Пристрій нанесення коду

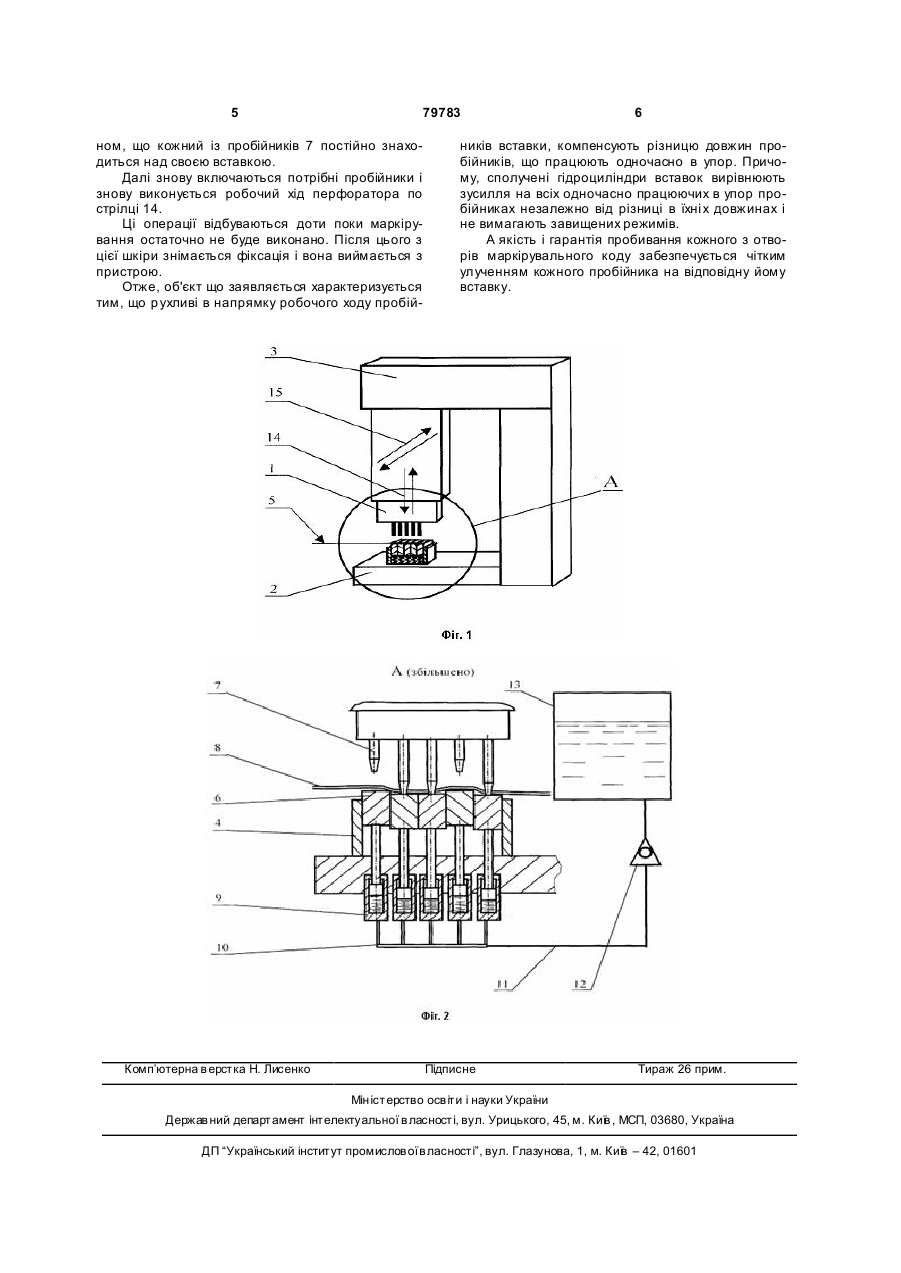

Пристрій нанесення коду, який містить рухливий перфоратор із трубчастими пробійниками і розташований під ним стіл з робочою поверхнею для закладання шкір, що створена з вставок - окремих площин у вигляді клавіш або кнопок, під кожний з пробійників, що мають можливість переміщення у вертикальній площині по напрямку дії пробійників, який відрізняється тим, що кожна вставка обладнана щонайменше одним індивідуальним гідроциліндром і жорстко з'єднана з його рухливою частиною, наприклад штоком, а гідроциліндри усіх вставок сполучені між собою загальною масляною магістраллю. (19) (21) 20041109714 (22) 25.11.2004 (24) 25.07.2007 (46) 25.07.2007, Бюл. № 11, 2007 р. (72) Литвин Володимир Павлович (73) НАУКОВО-ДОСЛІДНИЙ ТА ПРОЕКТНОКОНСТРУКТОРСЬКИЙ ІНСТИТУТ "ІСКРА" (56) US 3739669, B26D 5/42, B26F 1/14, 19.06.973 JP 60250829, B21D 28/26, B26D 5/12, 11.12.1985 GB 1405811, B21D 28/20, B23D 15/12, 10.09.1975 SU 1655773, B26D 1/04, 15.06.1991 US 5673601, B26D 5/12, 07.10.1997 GB 1245190, B44B 5/00, B65H 1/16, B65H 3/08, B65H 5/04, B65H 5/10, B26F 1/02, 08.09.1971 DE 10055194, C14B 1/40, 08.05.2002 3 79783 лаївської області, де експлуатується уже більше трьох років. У цьому пристрої маркірування відбувається на робочій поверхні, що виконана з окремих металевих площин, підпружинених знизу досить товстим шаром резини. Розташовані ж пробійники зверху і таким чином, що при пробиванні отворів у шкірі попадають кожен на свою площину. Таке рішення дозволяє пробивати кілька отворів маркірування одночасно, але при не дуже значному розбігу довжин пробійників, яка виникає, наприклад, при їх нагострюванню після якогось часу роботи , велика частина зусилля пробивання припадає на самий довгий з пробійників. Він, упершись у свою клавішу, витрачає значну частину загального зусилля на деформацію резинового шару. Коротшим же пробійникам не вистачає ходу для пробою отворів коду, тому що частина зусилля головного пневмоциліндру марно витрачена. А це у свою чергу вимагає форсувати силову установку - пневматичний циліндр приводу пробивання підвищенням повітряного тиску у живлячої сіті або використанням циліндру завідомо більшого діаметра. Таким чином це рішення потребує завищених режимів, що в свою чергу призводить до зниження терміну служби пробійників, перевитраті енергії і т. п. Метою винаходу, що заявляється, є швидке і чітке нанесення маркірування на шкіру з гарантованим і якісним пробиванням кожного з отворів, що складають маркірування, тобто код. Поставлена мета досягається в результаті того, що в пристрої нанесення коду, що містить рухливий перфоратор із трубчастими пробійниками і розташований під ним стіл з робочою поверхнею для закладання шкір що маркіруються, створеною з окремих площин, або вставок у вигляді клавіш (чи кнопок), під кожний з пробійників, маючих можливість переміщення у вертикальній площині по напрямку дії пробійників, а кожна вставка обладнана індивідуальним гідроциліндром і жорстко з'єднана з його рухливою частиною, наприклад, штоком, а гідроциліндри усіх вставок сполучаються між собою загальною масляною магістраллю. Кількість же гідроциліндрів дорівнює або кратна кількості вставок. У результаті порівняльного аналізу пропонованого об'єкту з базовим зразком, а також з відомими джерелами інформації, установлено, що: - кожна вставка обладнана індивідуальним гідроциліндром і жорстко з'єднана з його рухливою частиною, наприклад, штоком, а гідроциліндри усіх вставок сполучаються між собою загальною масляною магістраллю - з відомих джерел не виявлено, отже, дана ознака відповідає критеріям «новизна» і «істотні відмінності»; - кількість же гідроциліндрів дорівнює або кратна кількості вставок - з відомих джерел не виявлено, отже, дана ознака відповідає критеріям «новизна» і «істотні відмінності»; Суть винаходу, що заявляється, пояснюється схематичними кресленнями, де: на Фіг.1 - зображено загальний вид пристрою нанесення коду; 4 на Фіг.2 - зображений маркірувальний вузол у момент нанесення маркірування. Пристрій нанесення коду включає рухливий перфоратор 1 із трубчастими пробійниками 7, стіл 2 з робочою поверхнею 5, утвореною верхніми площинами вставок 6, виконаних у вигляді клавіш, уставлених у обойму 4 таким чином, що мають можливість переміщення у вертикальної площині разом зі штоками пов'язаних із ними гідроциліндрів 9. Робочі ж порожнини гідроциліндрів 9 сполучені між собою каналами 10, зв'язаними магістраллю 11 через клапан 12 з масляною місткістю 13. Жорсткий каркас 3 конструкції забезпечує взаємодію складових частин - чітке влучення кожного з пробійників на свою вставку при послідовному пробиванні рядів отворів коду в шкірі 8. Стрілками показані переміщення перфоратора 1 з пробійниками 7 при нанесенні коду: 14 - пробивання одного ряду отворів коду (хід униз), і потім, повернення вгору, після чого відбувається переміщення 15 перфоратора на один крок ( наліво або направо - у залежності від його початкового положення перед роботою). Практичне використання пропонованого пристрою полягає в наступному. На комп'ютері оператором набирається потрібний маркірувальний код, а в цей час ділянка шкіри 8, що підлягає маркіруванню укладається на робочу поверхню 5 столу 2 і фіксується в цьому положенні, наприклад, спеціальними притисками для виключення зсувів у процесі нанесення маркірувального коду. По команді оператора за допомогою комп'ютера виконується маркірування. При цьому, здійснюється включення (введення) потрібних пробійників і здійснюється робочий (пробивний) хід перфоратора 1 униз (по стрілках 14) і потім, вгору. У нижнім його положенні введені в роботу пробійники 7 (усі чи частина з них, як зображено на Фіг.2), пробиваючи шкіру 8 крізь неї упираються кінцями, що ріжуть, у робочі (верхні) поверхні кожної зі своїх вставок, які, будучи пов'язані зі штоками гідроциліндрів, починають давити на них (див. Фіг.2). У свою чергу поршні цих циліндрів утеплюються і вижимають робоче масло у канал 10 де воно розподіляється між гідроциліндрів таким чином що зусилля на всіх пробійниках вирівнюється незалежно від їх довжини. Це дає можливість всім пробійникам працювати в рівних умовах і з однаковим зусиллям. А ті ж з гідроциліндрів, які в цей час не задіяні, підіймають свої клавіші до упору (наприклад, поршнів у верхні торці своїх циліндрів, або ж додаткові пристрої) і таким чином видержують натиск робочого тіла (масла). Клапан 12 не дає можливості витіканню його у місткість 13 під тиском пробійників. Після ж нанесення кожного ряду маркірування при падінні тиску (коли перфоратор піднявся вгору) через клапан 12 робоче тіло при необхідності автоматично поповнюється. Для цього достатньо невеликого тиску з боку місткості 13. Отже, після пробивання першого ряду отворів перфоратор 1, знаходячись у верхнім положенні робить переміщення 15 в горизонтальній площині уздовж вставок 6 на один крок уперед таким чи 5 79783 ном, що кожний із пробійників 7 постійно знаходиться над своєю вставкою. Далі знову включаються потрібні пробійники і знову виконується робочий хід перфоратора по стрілці 14. Ці операції відбуваються доти поки маркірування остаточно не буде виконано. Після цього з цієї шкіри знімається фіксація і вона виймається з пристрою. Отже, об'єкт що заявляється характеризується тим, що р ухливі в напрямку робочого ходу пробій Комп’ютерна в ерстка Н. Лисенко 6 ників вставки, компенсують різницю довжин пробійників, що працюють одночасно в упор. Причому, сполучені гідроциліндри вставок вирівнюють зусилля на всіх одночасно працюючих в упор пробійниках незалежно від різниці в їхні х довжинах і не вимагають завищених режимів. А якість і гарантія пробивання кожного з отворів маркірувального коду забезпечується чітким улученням кожного пробійника на відповідну йому вставку. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
