Тренажер для підвищення працездатності космонавтів при міжпланетних перельотах

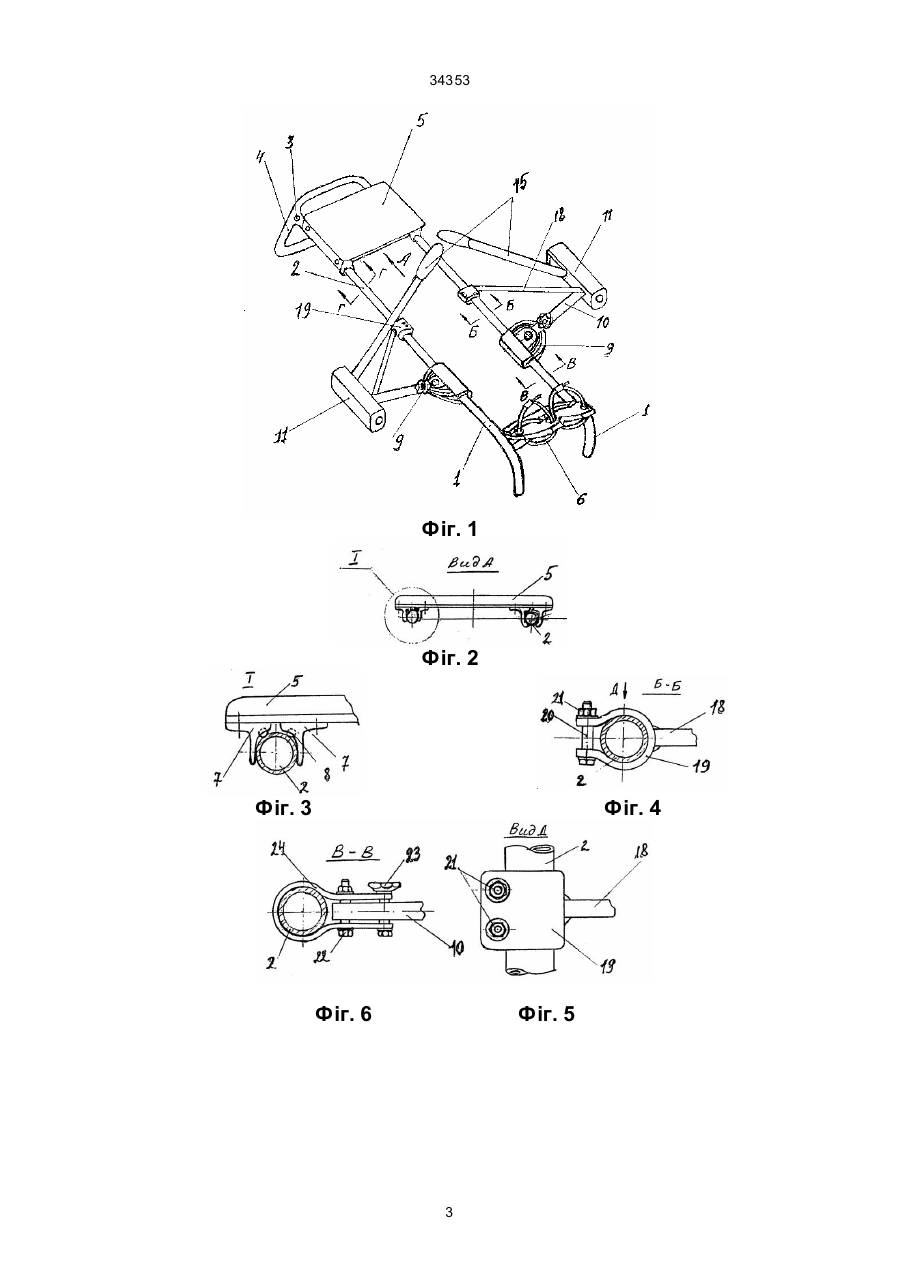

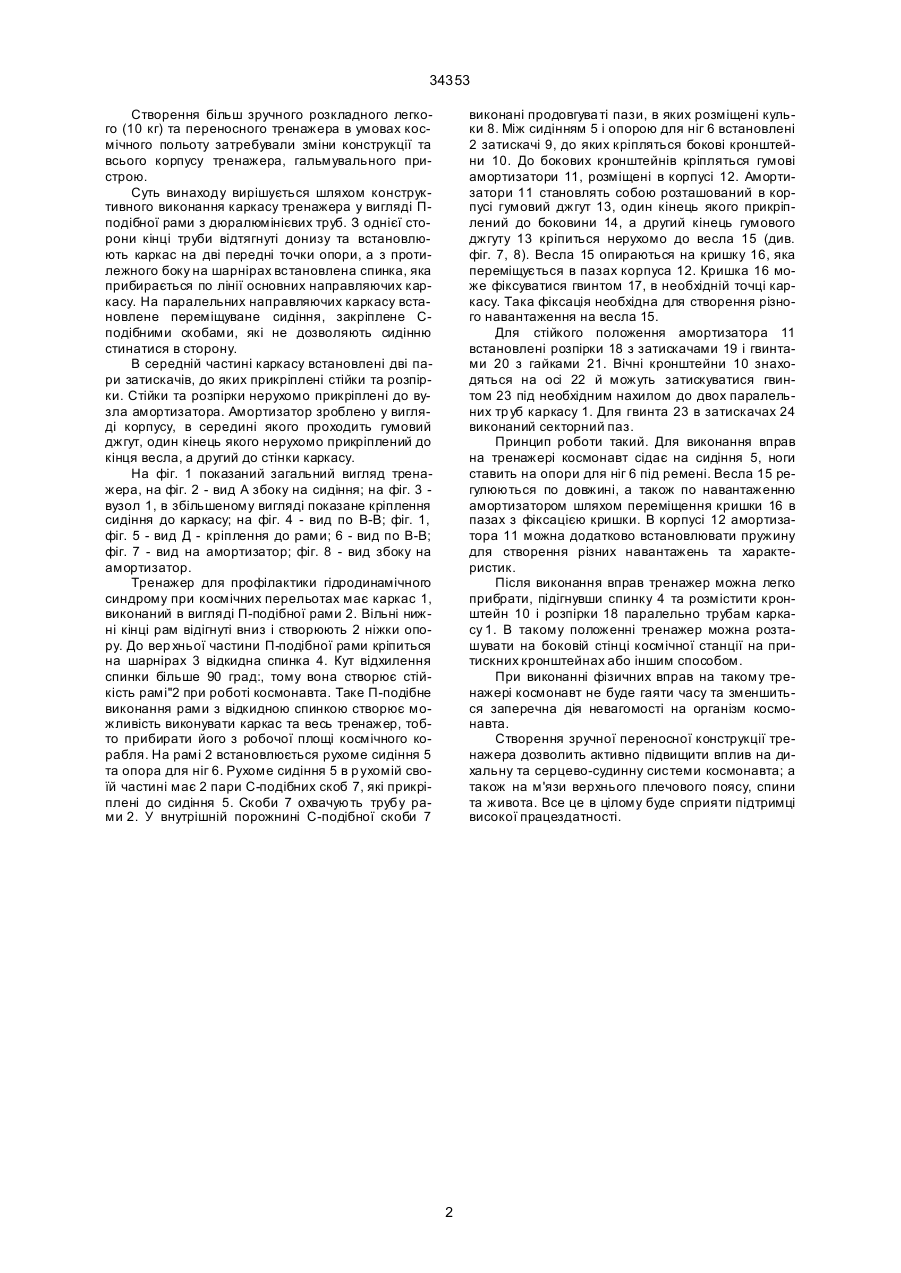

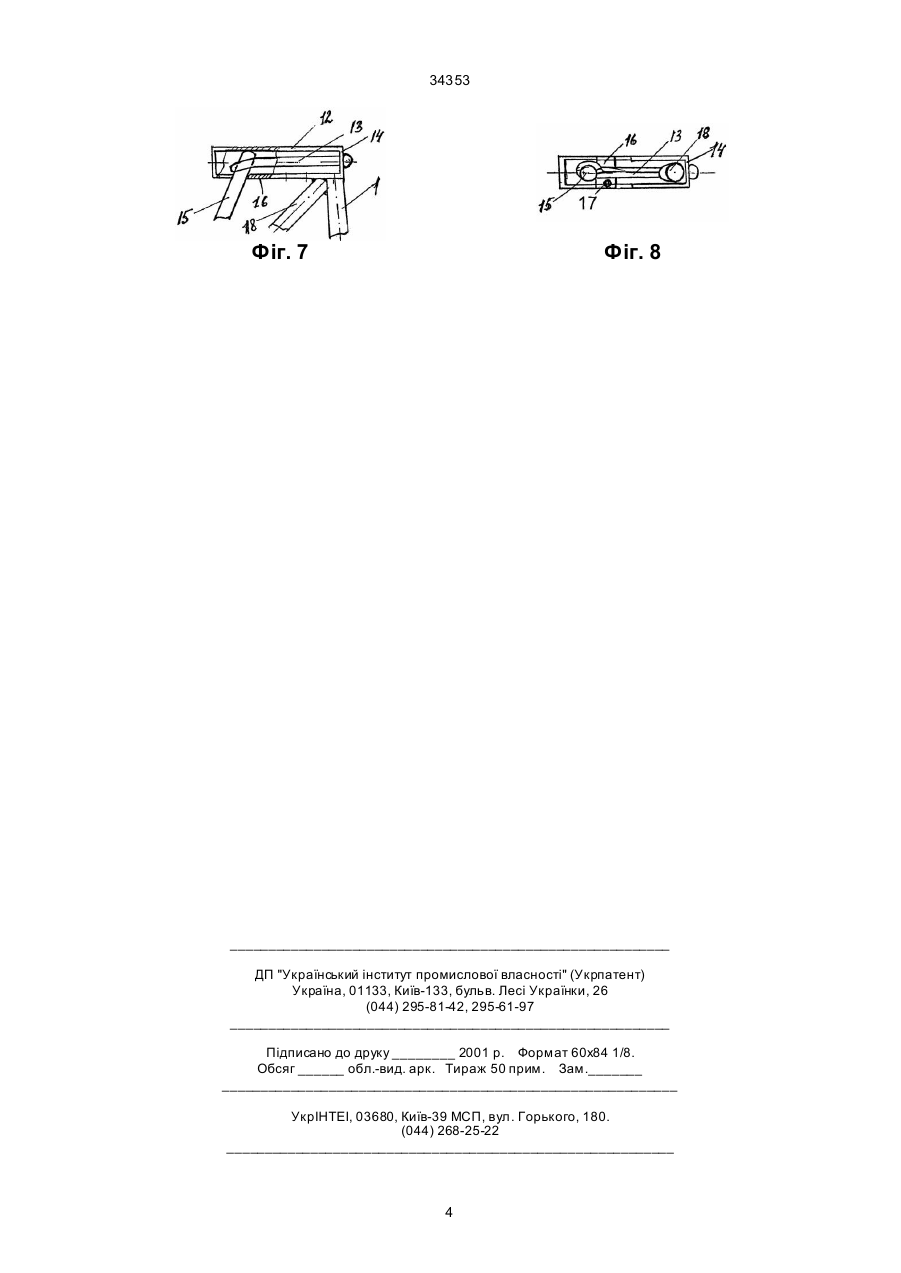

1. Тренажер для підвищення працездатності космонавтів при міжпланетних перельотах, який містить опорну раму з встановленим на ній сидінням, гальмувальними пристроями, веслами та опорами для ніг, відрізняється тим, що каркас 34353 Створення більш зручного розкладного легкого (10 кг) та переносного тренажера в умовах космічного польоту затребували зміни конструкції та всього корпусу тренажера, гальмувального пристрою. Суть винаходу вирішується шляхом конструктивного виконання каркасу тренажера у вигляді Пподібної рами з дюралюмінієвих труб. З однієї сторони кінці труби відтягнуті донизу та встановлюють каркас на дві передні точки опори, а з протилежного боку на шарнірах встановлена спинка, яка прибирається по лінії основних направляючих каркасу. На паралельних направляючих каркасу встановлене переміщуване сидіння, закріплене Сподібними скобами, які не дозволяють сидінню стинатися в сторону. В середній частині каркасу встановлені дві пари затискачів, до яких прикріплені стійки та розпірки. Стійки та розпірки нерухомо прикріплені до вузла амортизатора. Амортизатор зроблено у вигляді корпусу, в середині якого проходить гумовий джгут, один кінець якого нерухомо прикріплений до кінця весла, а другий до стінки каркасу. На фіг. 1 показаний загальний вигляд тренажера, на фіг. 2 - вид А збоку на сидіння; на фіг. 3 вузол 1, в збільшеному вигляді показане кріплення сидіння до каркасу; на фіг. 4 - вид по В-В; фіг. 1, фіг. 5 - вид Д - кріплення до рами; 6 - вид по В-В; фіг. 7 - вид на амортизатор; фіг. 8 - вид збоку на амортизатор. Тренажер для профілактики гідродинамічного синдрому при космічних перельотах має каркас 1, виконаний в вигляді П-подібної рами 2. Вільні нижні кінці рам відігнуті вниз і створюють 2 ніжки опору. До вер хньої частини П-подібної рами кріпиться на шарнірах 3 відкидна спинка 4. Кут відхилення спинки більше 90 град:, тому вона створює стійкість рамі"2 при роботі космонавта. Таке П-подібне виконання рами з відкидною спинкою створює можливість виконувати каркас та весь тренажер, тобто прибирати його з робочої площі космічного корабля. На рамі 2 встановлюється рухоме сидіння 5 та опора для ніг 6. Рухоме сидіння 5 в р ухомій своїй частині має 2 пари С-подібних скоб 7, які прикріплені до сидіння 5. Скоби 7 охвачують трубу рами 2. У внутрішній порожнині С-подібної скоби 7 виконані продовгува ті пази, в яких розміщені кульки 8. Між сидінням 5 і опорою для ніг 6 встановлені 2 затискачі 9, до яких кріпляться бокові кронштейни 10. До бокових кронштейнів кріпляться гумові амортизатори 11, розміщені в корпусі 12. Амортизатори 11 становлять собою розташований в корпусі гумовий джгут 13, один кінець якого прикріплений до боковини 14, а другий кінець гумового джгуту 13 кріпиться нерухомо до весла 15 (див. фіг. 7, 8). Весла 15 опираються на кришку 16, яка переміщується в пазах корпуса 12. Кришка 16 може фіксуватися гвинтом 17, в необхідній точці каркасу. Така фіксація необхідна для створення різного навантаження на весла 15. Для стійкого положення амортизатора 11 встановлені розпірки 18 з затискачами 19 і гвинтами 20 з гайками 21. Вічні кронштейни 10 знаходяться на осі 22 й можуть затискуватися гвинтом 23 під необхідним нахилом до двох паралельних тр уб каркасу 1. Для гвинта 23 в затискачах 24 виконаний секторний паз. Принцип роботи такий. Для виконання вправ на тренажері космонавт сідає на сидіння 5, ноги ставить на опори для ніг 6 під ремені. Весла 15 регулюються по довжині, а також по навантаженню амортизатором шляхом переміщення кришки 16 в пазах з фіксацією кришки. В корпусі 12 амортизатора 11 можна додатково встановлювати пружину для створення різних навантажень та характеристик. Після виконання вправ тренажер можна легко прибрати, підігнувши спинку 4 та розмістити кронштейн 10 і розпірки 18 паралельно трубам каркасу 1. В такому положенні тренажер можна розташувати на боковій стінці космічної станції на притискних кронштейнах або іншим способом. При виконанні фізичних вправ на такому тренажері космонавт не буде гаяти часу та зменшиться заперечна дія невагомості на організм космонавта. Створення зручної переносної конструкції тренажера дозволить активно підвищити вплив на дихальну та серцево-судинну системи космонавта; а також на м'язи верхнього плечового поясу, спини та живота. Все це в цілому буде сприяти підтримці високої працездатності. 2 34353 Фіг. 1 Фіг. 2 Фіг. 3 Фіг. 4 Фіг. 6 Фіг. 5 3 34353 Фіг. 7 Фіг. 8 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
