Буферний каскад

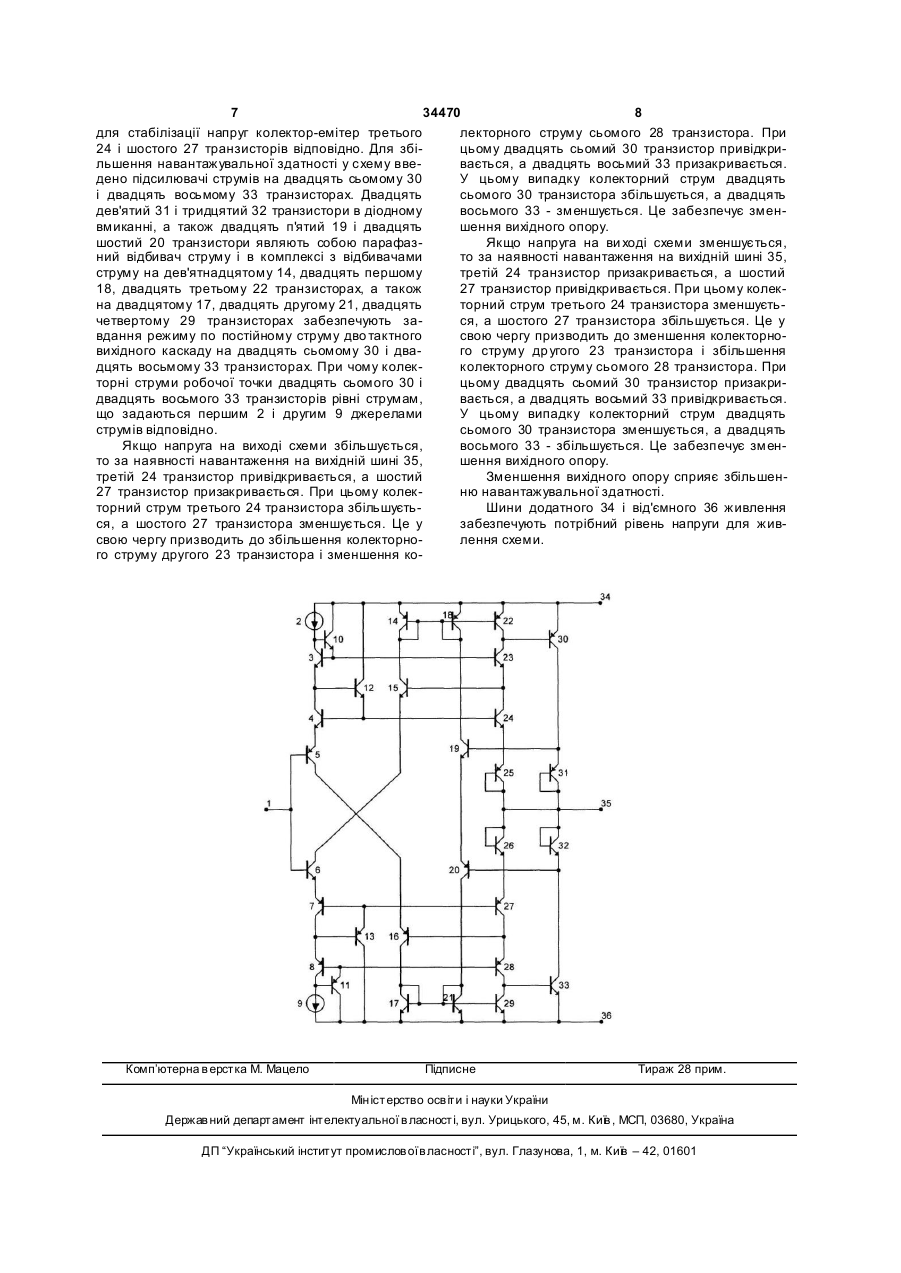

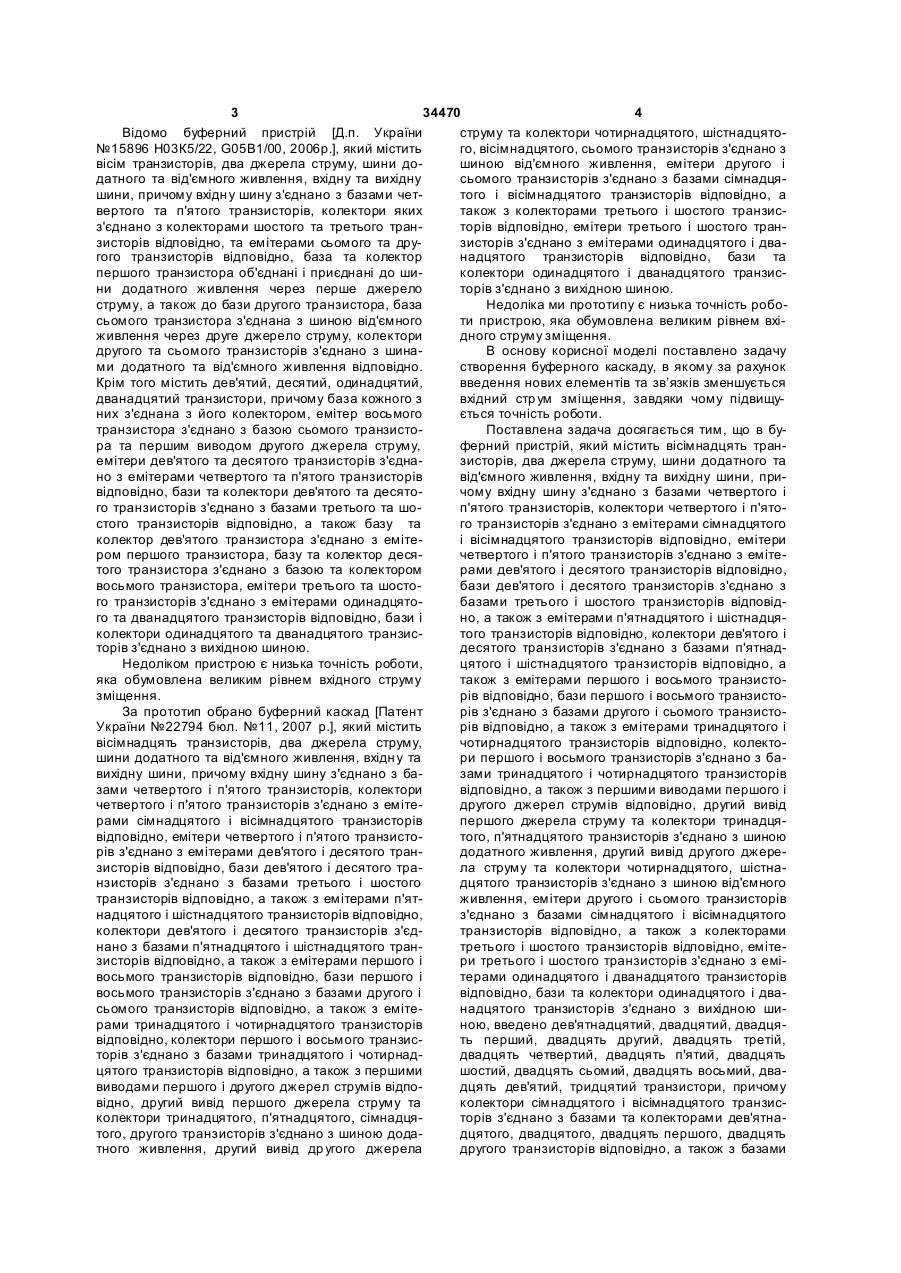

Буферний каскад, який містить вісімнадцять транзисторів, два джерела струму, шини додатного та від'ємного живлення, вхідну та ви хідну шини, причому вхідну шину з'єднано з базами четвертого і п'ятого транзисторів, колектори четвертого і п'ятого транзисторів з'єднано з емітерами сімнадцятого і вісімнадцятого транзисторів відповідно, емітери четвертого і п'ятого транзисторів з'єднано з емітерами дев'ятого і десятого транзисторів відповідно, бази дев'ятого і десятого транзисторів з'єднано з базами третього й шостого транзисторів відповідно, а також з емітерами п'ятнадцятого і шістнадцятого транзисторів відповідно, колектори дев'ятого і десятого транзисторів з'єднано з базами п'ятнадцятого і шістнадцятого транзисторів відповідно, а також з емітерами першого і восьмого транзисторів відповідно, бази першого і восьмого транзисторів з'єднано з базами другого і сьомого транзисторів відповідно, а також з емітерами тринадцятого і чотирнадцятого транзисторів відповідно, колектори першого і восьмого транзисторів з'єднано з базами тринадцятого і чотирнадцятого транзисторів відповідно, а також з першими виводами першого і другого джерел струмів відповідно, другий вивід першого джерела струму та колектори тринадцятого, п'ятнадцятого транзисторів з'єднано з шиною додатного живлення, другий вивід другого джерела струму та колектори чотирнадцятого, шістнадцятого транзисторів з'єднано з шиною від'ємного живлення, емітери другого і сьомого транзисторів з'єднано з базами сімнадцятого U 2 (19) 1 3 34470 4 Відомо буферний пристрій [Д.п. України струму та колектори чотирнадцятого, шістнадцято№15896 Н03К5/22, G05B1/00, 2006p.], який містить го, вісімнадцятого, сьомого транзисторів з'єднано з вісім транзисторів, два джерела струму, шини дошиною від'ємного живлення, емітери другого і датного та від'ємного живлення, вхідну та вихідну сьомого транзисторів з'єднано з базами сімнадцяшини, причому вхідн у шину з'єднано з базами четтого і вісімнадцятого транзисторів відповідно, а вертого та п'ятого транзисторів, колектори яких також з колекторами третього і шостого транзисз'єднано з колекторами шостого та третього транторів відповідно, емітери третього і шостого транзисторів відповідно, та емітерами сьомого та друзисторів з'єднано з емітерами одинадцятого і двагого транзисторів відповідно, база та колектор надцятого транзисторів відповідно, бази та першого транзистора об'єднані і приєднані до шиколектори одинадцятого і дванадцятого транзисни додатного живлення через перше джерело торів з'єднано з вихідною шиною. струму, а також до бази другого транзистора, база Недоліка ми прототипу є низька точність робосьомого транзистора з'єднана з шиною від'ємного ти пристрою, яка обумовлена великим рівнем вхіживлення через друге джерело струму, колектори дного струму зміщення. другого та сьомого транзисторів з'єднано з шинаВ основу корисної моделі поставлено задачу ми додатного та від'ємного живлення відповідно. створення буферного каскаду, в якому за рахунок Крім того містить дев'ятий, десятий, одинадцятий, введення нових елементів та зв’язків зменшується дванадцятий транзистори, причому база кожного з вхідний стр ум зміщення, завдяки чому підвищуних з'єднана з його колектором, емітер восьмого ється точність роботи. транзистора з'єднано з базою сьомого транзистоПоставлена задача досягається тим, що в бура та першим виводом другого джерела струму, ферний пристрій, який містить вісімнадцять транемітери дев'ятого та десятого транзисторів з'єдназисторів, два джерела струму, шини додатного та но з емітерами четвертого та п'ятого транзисторів від'ємного живлення, вхідну та вихідну шини, привідповідно, бази та колектори дев'ятого та десяточому вхідну шину з'єднано з базами четвертого і го транзисторів з'єднано з базами третього та шоп'ятого транзисторів, колектори четвертого і п'ятостого транзисторів відповідно, а також базу та го транзисторів з'єднано з емітерами сімнадцятого колектор дев'ятого транзистора з'єднано з емітеі вісімнадцятого транзисторів відповідно, емітери ром першого транзистора, базу та колектор десячетвертого і п'ятого транзисторів з'єднано з емітетого транзистора з'єднано з базою та колектором рами дев'ятого і десятого транзисторів відповідно, восьмого транзистора, емітери третього та шостобази дев'ятого і десятого транзисторів з'єднано з го транзисторів з'єднано з емітерами одинадцятобазами третього і шостого транзисторів відповідго та дванадцятого транзисторів відповідно, бази і но, а такожз емітерами п'ятнадцятого і шістнадцяколектори одинадцятого та дванадцятого транзистого транзисторів відповідно, колектори дев'ятого і торів з'єднано з вихідною шиною. десятого транзисторів з'єднано з базами п'ятнадНедоліком пристрою є низька точність роботи, цятого і шістнадцятого транзисторів відповідно, а яка обумовлена великим рівнем вхідного струму також з емітерами першого і восьмого транзистозміщення. рів відповідно, бази першого і восьмого транзистоЗа прототип обрано буферний каскад [Патент рів з'єднано з базами другого і сьомого транзистоУкраїни №22794 бюл. №11, 2007 p.], який містить рів відповідно, а також з емітерами тринадцятого і вісімнадцять транзисторів, два джерела струму, чотирнадцятого транзисторів відповідно, колектошини додатного та від'ємного живлення, вхідн у та ри першого і восьмого транзисторів з'єднано з бавихідну шини, причому вхідну шину з'єднано з базами тринадцятого і чотирнадцятого транзисторів зами четвертого і п'ятого транзисторів, колектори відповідно, а також з першими виводами першого і четвертого і п'ятого транзисторів з'єднано з емітедругого джерел струмів відповідно, другий вивід рами сімнадцятого і вісімнадцятого транзисторів першого джерела струму та колектори тринадцявідповідно, емітери четвертого і п'ятого транзистотого, п'ятнадцятого транзисторів з'єднано з шиною рів з'єднано з емітерами дев'ятого і десятого трандодатного живлення, другий вивід другого джерезисторів відповідно, бази дев'ятого і десятого трала струму та колектори чотирнадцятого, шістнанзисторів з'єднано з базами третього і шостого дцятого транзисторів з'єднано з шиною від'ємного транзисторів відповідно, а також з емітерами п'ятживлення, емітери другого і сьомого транзисторів надцятого і шістнадцятого транзисторів відповідно, з'єднано з базами сімнадцятого і вісімнадцятого колектори дев'ятого і десятого транзисторів з'єдтранзисторів відповідно, а також з колекторами нано з базами п'ятнадцятого і шістнадцятого трантретього і шостого транзисторів відповідно, емітезисторів відповідно, а також з емітерами першого і ри третього і шостого транзисторів з'єднано з емівосьмого транзисторів відповідно, бази першого і терами одинадцятого і дванадцятого транзисторів восьмого транзисторів з'єднано з базами другого і відповідно, бази та колектори одинадцятого і двасьомого транзисторів відповідно, а також з емітенадцятого транзисторів з'єднано з вихідною ширами тринадцятого і чотирнадцятого транзисторів ною, введено дев'ятнадцятий, двадцятий, двадцявідповідно, колектори першого і восьмого транзисть перший, двадцять другий, двадцять третій, торів з'єднано з базами тринадцятого і чотирнаддвадцять четвертий, двадцять п'ятий, двадцять цятого транзисторів відповідно, а також з першими шостий, двадцять сьомий, двадцять восьмий, двавиводами першого і другого джерел струмів відподцять дев'ятий, тридцятий транзистори, причому відно, другий вивід першого джерела струму та колектори сімнадцятого і вісімнадцятого транзисколектори тринадцятого, п'ятнадцятого, сімнадцяторів з'єднано з базами та колекторами дев'ятнатого, другого транзисторів з'єднано з шиною додадцятого, двадцятого, двадцять першого, двадцять тного живлення, другий вивід др угого джерела другого транзисторів відповідно, а також з базами 5 34470 6 двадцять третього і двадцять четвертого транзиствертого 29, двадцять восьмого 33 транзисторів торів відповідно, а також з колекторами двадцять з'єднано з шиною від'ємного живлення 36, колекп'ятого і двадцять шостого транзисторів відповідтори двадцять третього 22 і двадцять четвертого но, емітери дев'ятнадцятого, двадцять першого, 29 транзисторів з'єднано з базами двадцять сьодвадцять третього, двадцять сьомого транзисторів мого 30 і двадцять восьмого 33 транзисторів відз'єднано з шиною додатного живлення, емітери повідно, а також з колекторами другого 23 і сьомодвадцятого, двадцять другого, двадцять четвертого 28 транзисторів відповідно, емітери другого 23 і го, двадцять восьмого транзисторів з'єднано з шисьомого 28 транзисторів з'єднано з базами сімнаною від'ємного живлення, колектори двадцять тредцятого 15 і вісімнадцятого 16 транзисторів відпотього і двадцять четвертого транзисторів з'єднано відно, а також з колекторами третього 24 і шостого з базами двадцять сьомого і двадцять восьмого 27 транзисторів відповідно, емітери третього 24 і транзисторів відповідно, а також з колекторами шостого 27 транзисторів з'єднано з емітерами другого і сьомого транзисторів відповідно, колекодинадцятого 25 і дванадцятого 26 транзисторів тори двадцять сьомого і двадцять восьмого транвідповідно, колектори двадцять сьомого 30 і двазисторів з'єднано з базами двадцять п'ятого і двадцять восьмого 33 транзисторів з'єднано з базами дцять шостого транзисторів відповідно, а також з двадцять п'ятого 19 і двадцять шостого 20 транзиемітерами двадцять дев'ятого і тридцятого трансторів відповідно, а також з емітерами двадцять зисторів відповідно, емітери двадцять п'ятого і дев'ятого 31 і тридцятого 32 транзисторів відповідвадцять шостого транзисторів об'єднано, бази та дно, емітери двадцять п'ятого 19 і двадцять шосколектори двадцять дев'ятого і тридцятого транзитого 20 транзисторів об'єднано, бази та колектори сторів об'єднано та з'єднано з базами та колектодвадцять дев'ятого 31 і тридцятого 32 транзисторами одинадцятого і дванадцятого транзисторів, а рів об'єднано та з'єднано з базами та колекторами також з вихідною шиною. одинадцятого 25 і дванадцятого 26 транзисторів, а На кресленні представлено принципову схему також з вихідною шиною 35. буферного каскаду. Буферний каскад працює таким чином: Пристрій містить вихідну шину 1, яку з'єднано Якщо напруга на вхідній шині 1 збільшується, з базами четвертого 5 і п'ятого 6 транзисторів, то потенціали емітерів четвертого 5 і п'ятого 6 колектори четвертого 5 і п'ятого 6 транзисторів транзисторів збільшуються, у свою чергу збільшуз'єднано з емітерами сімнадцятого 15 і вісімнадцяються потенціали баз дев'ятого 4, третього 24 та того 16 транзисторів відповідно, емітери четвертодесятого 7, шостого 27 транзисторів відповідно, а го 5 і п'ятого 6 транзисторів з'єднано з емітерами також колекторів одинадцятого 25 і дванадцятого дев'ятого 4 і десятого 7 транзисторів відповідно, 26 транзисторів збільшується. При цьому потенцібази дев'ятого 4 і десятого 7 транзисторів з'єднано ал на вихідній шині 36, що з'єднана з точкою об'з базами третього 24 і шостого 27 транзисторів єднання баз та колекторів одинадцятого 27, двавідповідно, а також з емітерами п'ятнадцятого 12 і надцятого 28, двадцять дев'ятого 31, тридцятого шістнадцятого 13 транзисторів відповідно, колек32 транзисторів, також збільшується. тори дев'ятого 4 і десятого 7 транзисторів з'єднано Якщо напруга на вхідній шині 1 зменшується, з базами п'ятнадцятого 12 і шістнадцятого 13 трато потенціали емітерів четвертого 5 і п'ятого 6 нзисторів відповідно, а також з емітерами першого транзисторів зменшуються, у свою чергу з змен3 і восьмого 8 транзисторів відповідно, бази першуються потенціали баз дев'ятого 4, третього 24 шого 3 і восьмого 8 транзисторів з'єднано з базами та десятого 7, шостого 27 транзисторів відповідно, другого 23 і сьомого 28 транзисторів відповідно, а а також колекторів одинадцятого 25 і дванадцятотакож з емітерами тринадцятого 10 і чотирнадцяго 26 транзисторів зменшується. При цьому потетого 11 транзисторів відповідно, колектори першонціал на вихідній шині 36, що з'єднана з точкою го 3 і восьмого 8 транзисторів з'єднано з базами об'єднання баз та колекторів одинадцятого 27, тринадцятого 10 і чотирнадцятого 11 транзисторів дванадцятого 28, двадцять дев'ятого 31, тридцятовідповідно, а також з першими виводами першого го 32 транзисторів, також зменшується. 3 і другого 9 джерел струмів відповідно, другий Емітерні повторювачі на п'ятнадцятому 12 і вивід першого 2 джерела струму та колектори шістнадцятому 13 транзисторах відповідно запобітринадцятого 10, п'ятнадцятого 12 транзисторів гають впливу базових стр умів третього 24 і шостоз'єднано з шиною додатного живлення 34, другий го 27 транзисторів на значення емітерних струмів вивід друго го джерела струму 9 та колектори чочетвертого 5, дев'ятого 4 та п'ятого 6, десятого 7 тирнадцятого 11, шістнадцятого 13 транзисторів транзисторів відповідно, за умови змінення вихідз'єднано з шиною від'ємного живлення 36, колекної напруги. тори сімнадцятого 15 і вісімнадцятого 16 транзисЕмітерні повторювані на тринадцятому 10 і чоторів з'єднано з базами та колекторами дев'ятнатирнадцятому 11 транзисторах відповідно запобідцятого 14, двадцятого 17, двадцять першого 18, гають впливу базових стр умів другого 24 і сьомого двадцять другого 21 транзисторів відповідно, а 28 транзисторів на емітерні струми першого 3 і також з базами двадцять третього 22 і двадцять восьмого 8 транзисторів, за умови зміни напруги четвертого 29 транзисторів відповідно, а також з живлення або вихідної напруги. колекторами двадцять п'ятого 19 і двадцять шосСімнадцятий 15 і вісімнадцятий 16 транзистотого 20 транзисторів відповідно, емітери дев'ятнари, включені за каскадною схемою, слугують для дцятого 14, двадцять першого 18, двадцять трестабілізації напруг колектор-емітер четвертого 5 і тього 22, двадцять сьомого 30 транзисторів п'ятого 6 транзисторів відповідно, в діапазоні вхідз'єднано з шиною додатного живлення 34, емітери ного сигналу. Др угий 23 і сьомий 28 транзистори двадцятого 17, двадцять другого 21, двадцять четакож ввімкнені за каскадною схемою слугують 7 34470 8 для стабілізації напруг колектор-емітер третього лекторного струму сьомого 28 транзистора. При 24 і шостого 27 транзисторів відповідно. Для збіцьому двадцять сьомий 30 транзистор привідкрильшення навантажувальної здатності у схему ввевається, а двадцять восьмий 33 призакривається. дено підсилювачі струмів на двадцять сьомому 30 У цьому випадку колекторний струм двадцять і двадцять восьмому 33 транзисторах. Двадцять сьомого 30 транзистора збільшується, а двадцять дев'ятий 31 і тридцятий 32 транзистори в діодному восьмого 33 - зменшується. Це забезпечує зменвмиканні, а також двадцять п'ятий 19 і двадцять шення вихідного опору. шостий 20 транзистори являють собою парафазЯкщо напруга на ви ході схеми зменшується, ний відбивач струму і в комплексі з відбивачами то за наявності навантаження на вихідній шині 35, струму на дев'ятнадцятому 14, двадцять першому третій 24 транзистор призакривається, а шостий 18, двадцять третьому 22 транзисторах, а також 27 транзистор привідкривається. При цьому колекна двадцятому 17, двадцять другому 21, двадцять торний струм третього 24 транзистора зменшуєтьчетвертому 29 транзисторах забезпечують зася, а шостого 27 транзистора збільшується. Це у вдання режиму по постійному струму дво тактного свою чергу призводить до зменшення колекторновихідного каскаду на двадцять сьомому 30 і дваго струму др угого 23 транзистора і збільшення дцять восьмому 33 транзисторах. При чому колекколекторного струму сьомого 28 транзистора. При торні струми робочої точки двадцять сьомого 30 і цьому двадцять сьомий 30 транзистор призакридвадцять восьмого 33 транзисторів рівні струмам, вається, а двадцять восьмий 33 привідкривається. що задаються першим 2 і другим 9 джерелами У цьому випадку колекторний струм двадцять струмів відповідно. сьомого 30 транзистора зменшується, а двадцять Якщо напруга на виході схеми збільшується, восьмого 33 - збільшується. Це забезпечує зменто за наявності навантаження на вихідній шині 35, шення вихідного опору. третій 24 транзистор привідкривається, а шостий Зменшення вихідного опору сприяє збільшен27 транзистор призакривається. При цьому колекню навантажувальної здатності. торний струм третього 24 транзистора збільшуєтьШини додатного 34 і від'ємного 36 живлення ся, а шостого 27 транзистора зменшується. Це у забезпечують потрібний рівень напруги для живсвою чергу призводить до збільшення колекторнолення схеми. го струму другого 23 транзистора і зменшення ко Комп’ютерна в ерстка М. Мацело Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
