Зворотний клапан

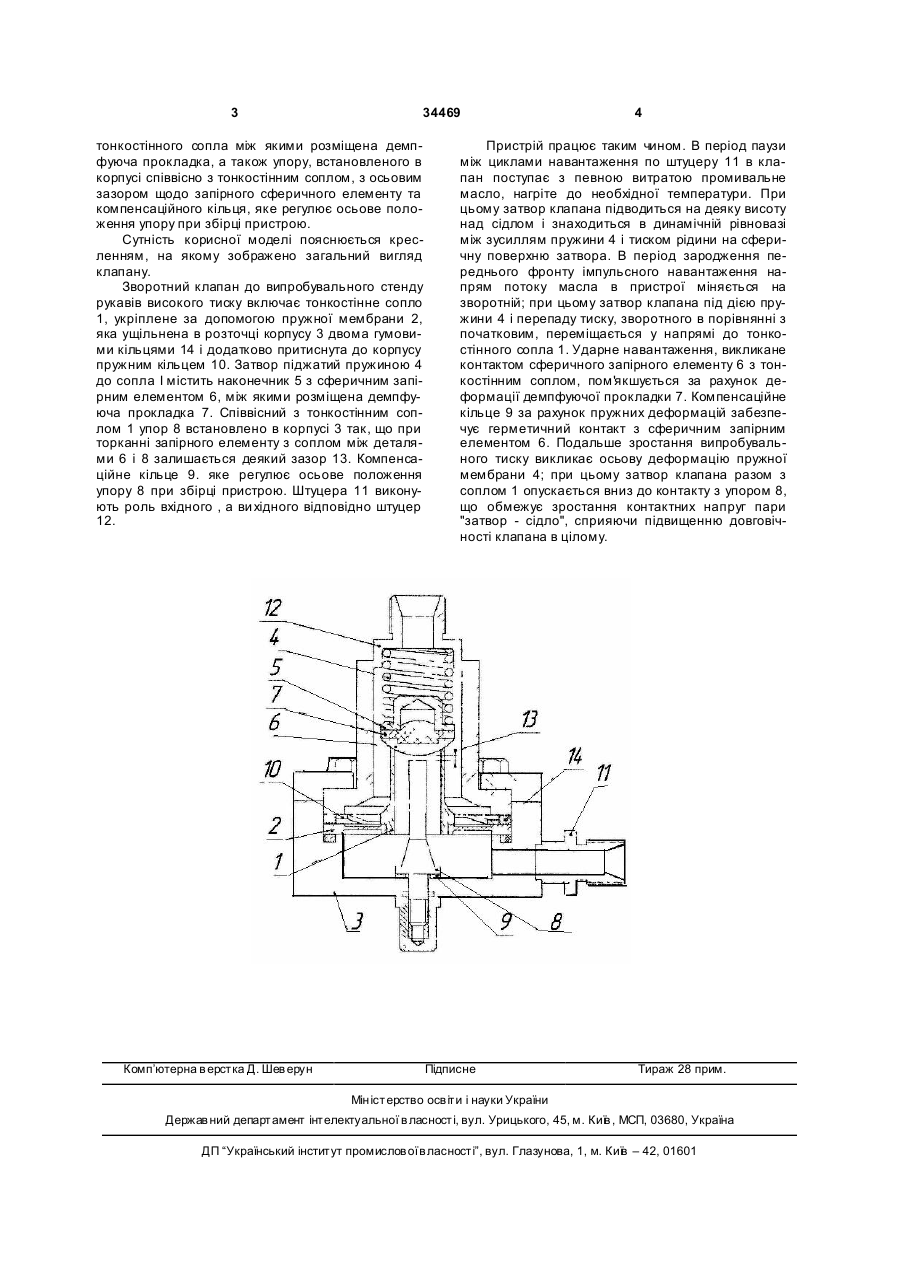

Зворотний клапан, що містить корпус з камерою, всередині якої розташовані сідло та затвор 3 34469 тонкостінного сопла між якими розміщена демпфуюча прокладка, а також упору, встановленого в корпусі співвісно з тонкостінним соплом, з осьовим зазором щодо запірного сферичного елементу та компенсаційного кільця, яке регулює осьове положення упору при збірці пристрою. Сутність корисної моделі пояснюється кресленням, на якому зображено загальний вигляд клапану. Зворотний клапан до випробувального стенду рукавів високого тиску включає тонкостінне сопло 1, укріплене за допомогою пружної мембрани 2, яка ущільнена в розточці корпусу 3 двома гумовими кільцями 14 і додатково притиснута до корпусу пружним кільцем 10. Затвор піджатий пружиною 4 до сопла І містить наконечник 5 з сферичним запірним елементом 6, між якими розміщена демпфуюча прокладка 7. Співвісний з тонкостінним соплом 1 упор 8 встановлено в корпусі 3 так, що при торканні запірного елементу з соплом між деталями 6 і 8 залишається деякий зазор 13. Компенсаційне кільце 9. яке регулює осьове положення упору 8 при збірці пристрою. Штуцера 11 виконують роль вхідного , а ви хідного відповідно штуцер 12. Комп’ютерна в ерстка Д. Шев ерун 4 Пристрій працює таким чином. В період паузи між циклами навантаження по штуцеру 11 в клапан поступає з певною витратою промивальне масло, нагріте до необхідної температури. При цьому затвор клапана підводиться на деяку висоту над сідлом і знаходиться в динамічній рівновазі між зусиллям пружини 4 і тиском рідини на сферичну поверхню затвора. В період зародження переднього фронту імпульсного навантаження напрям потоку масла в пристрої міняється на зворотній; при цьому затвор клапана під дією пружини 4 і перепаду тиску, зворотного в порівнянні з початковим, переміщається у напрямі до тонкостінного сопла 1. Ударне навантаження, викликане контактом сферичного запірного елементу 6 з тонкостінним соплом, пом'я кшується за рахунок деформації демпфуючої прокладки 7. Компенсаційне кільце 9 за рахунок пружних деформацій забезпечує герметичний контакт з сферичним запірним елементом 6. Подальше зростання випробувального тиску викликає осьову деформацію пружної мембрани 4; при цьому затвор клапана разом з соплом 1 опускається вниз до контакту з упором 8, що обмежує зростання контактних напруг пари "затвор - сідло", сприяючи підвищенню довговічності клапана в цілому. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
