Запірно-пломбувальний пристрій

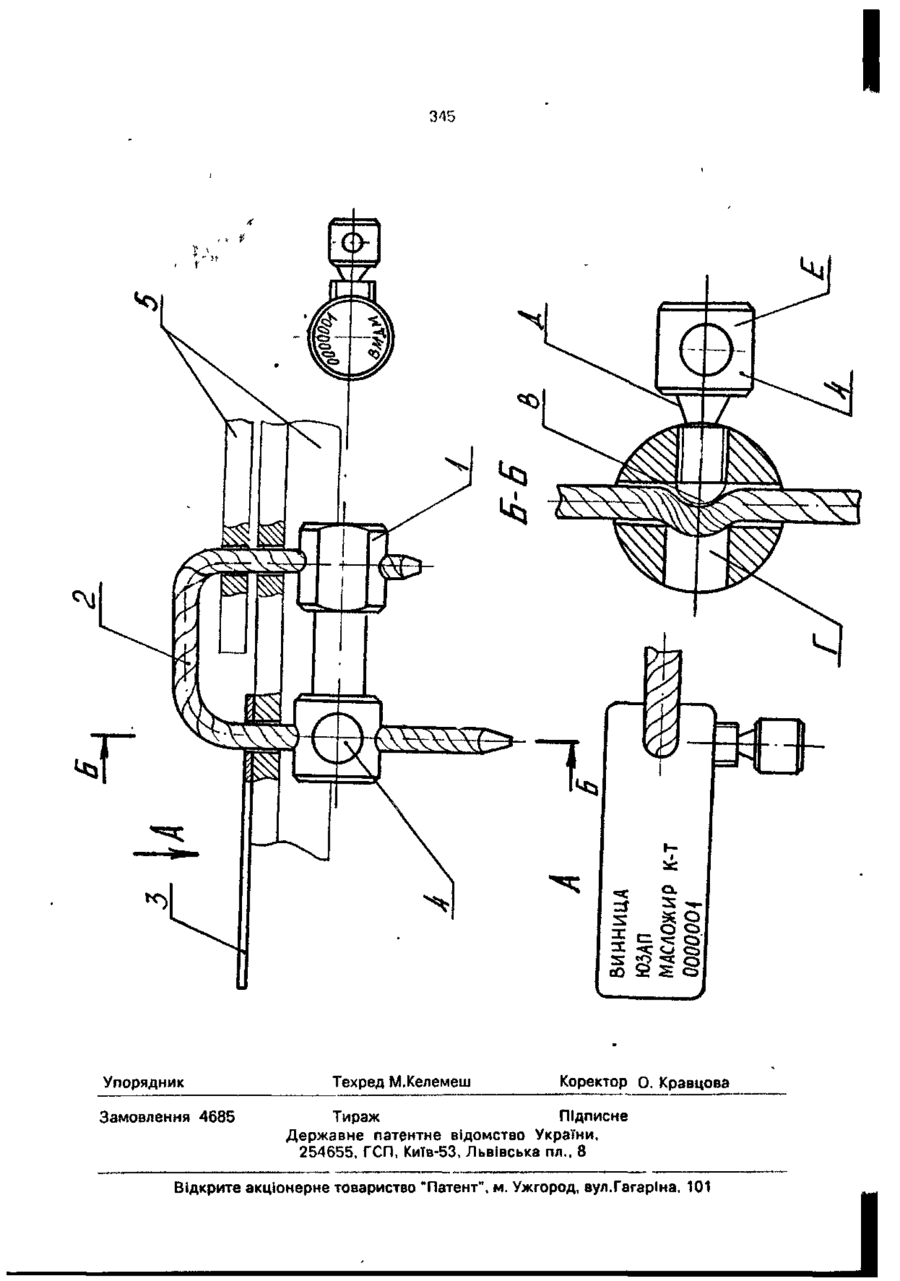

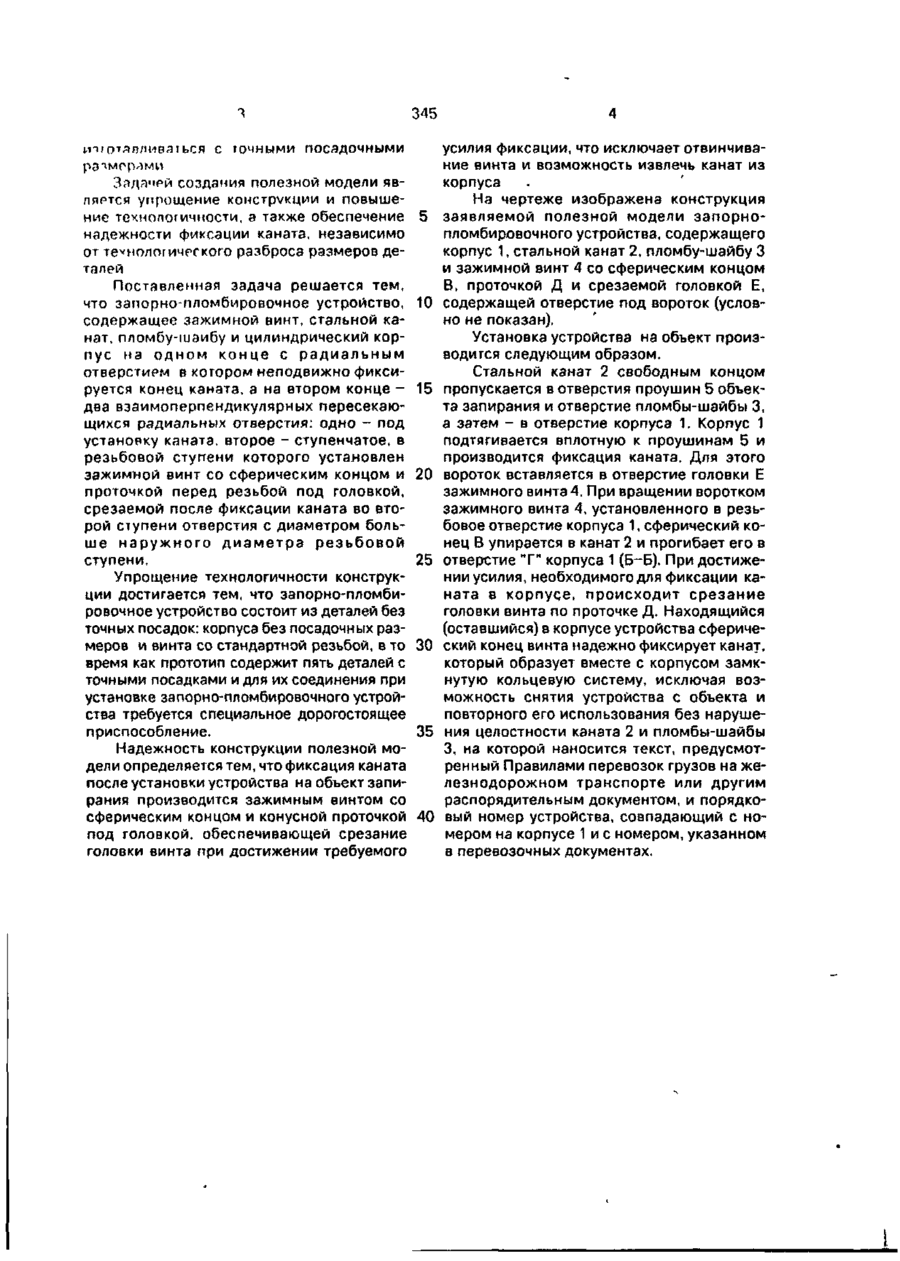

Запорно-пломбировочное устройство, содержащее винт зажимной, канат стальной, пломбу-шайбу и цилиндрический кор пус, о т л и ч а ю щ е е с я тем, что на одном конце корпуса расположено радиальное ст верстие, в котором неподвижно зафиксирован канат, а на втором конце - два взаимоперпендикулярных пересекающихся радиальных отверстия: одно - под установку каната, второе - ступенчатое, в резьбовой ступени которого установлен винт зажимной со сферическим концом и проточкой перед резьбой под головкой, срезаемой после фиксации каната во второй ступени отверстия с диаметром больше наружного диаметра резьбовой ступени. Полезная модель запорно-пломбировочного устройства предназначена для запирания и одновременного пломбирования всех видов крытого железнодорожного подвижного состава (зерновозов, крытых вагонов, изотермических вагонов и цистерн), а также контейнеров и других объектов хозяйственного назначения. Аналогом заявляемой полезной модели является пломба-запор "Спрут-универсал", разработанная фирмой "Страж" г. Москвы, содержащая гибкий стержень с контрольной шайбой, плашку и корпус. В корпусе выполнено осевое сквозное отверстие и три наклонных канала, в которых установлены пружины и шарики, обеспечивающие фиксацию гибкого стержня после установки пломбы-запора на объект [Патент России № 2053600,16.02.95]. Недостатки аналога: недостаточная надежность фиксации каната в зажиме - возможно снятие зажима без повреждения каната; сложная нетехнологичная конструкция зажима. Прототипом заявляемой полезной модели запорно-пломбировочного устройства принято устройство "Нукер" [Патент Казахстана №9620081.1. от 3.05 96], содержащее корпус цилиндрической формы, стальной канат, один конец которого неподвижно закреплен в корпусе, прижимную иглу и втулку-эксцентрик. В указанном устройстве после его установки на объект фиксация каната производится иглой 3, установленной во втулке-эксцентрике. С помощью специального приспособления втулка-эксцентрик вместе с иглой запрессовываются в корпус устройства, игла зажимает канат и предотвращает его вытягивание в случае несанкционированного вскрытия устройства. Недостатки прототипа: применение для установки устройства специального приспособления; недостаточная надежность фиксации, так как после запрессовки втулки с иглой возможно его вытягивание при небольшом усилии, а также нетехнологичность конструкции, так как детали должны со 345 изготавливаться с точными посадочными Задачрй создания полезной модели явупрощение конструкции и повышение технологичности, а также обеспечение надежности фиксации каната, независимо от тепюлогического разброса размеров деталей Поставленная задача решается тем, что запорно-пломбировочное устройство, содержащее зажимной винт, стальной канат, пломбу-шайбу и цилиндрический корпус на одном конце с радиальным отверстием в котором неподвижно фиксируется конец каната, а на втором конце два взаимоперпендикулярных пересекающихся радиальных отверстия: одно - под установку каната, второе - ступенчатое, в резьбовой ступени которого установлен зажимной винт со сферическим концом и проточкой перед резьбой под головкой, срезаемой после фиксации каната во второй ступени отверстия с диаметром больше наружного диаметра резьбовой ступени. Упрощение технологичности конструкции достигается тем, что запорно-пломбировочное устройство состоит из деталей без точных посадок: корпуса без посадочных размеров и винта со стандартной резьбой, в то время как прототип содержит пять деталей с точными посадками и для их соединения при установке запорно-пломбировочного устройства требуется специальное дорогостоящее приспособление. Надежность конструкции полезной модели определяется тем, что фиксация каната после установки устройства на объект запирания производится зажимным винтом со сферическим концом и конусной проточкой под головкой, обеспечивающей срезание головки винта при достижении требуемого ЛЯРТСЯ 5 10 15 20 25 30 35 40 усилия фиксации, что исключает отвинчивание винта и возможность извлечь канат из корпуса На чертеже изображена конструкция заявляемой полезной модели запорнопломбировочного устройства, содержащего корпус 1, стальной канат 2, пломбу-шайбу 3 и зажимной винт 4 со сферическим концом В, проточкой Д и срезаемой головкой Е, содержащей отверстие под вороток (условно не показан). Установка устройства на объект производится следующим образом. Стальной канат 2 свободным концом пропускается в отверстия проушин 5 объекта запирания и отверстие пломбы-шайбы 3, а затем - в отверстие корпуса 1. Корпус 1 подтягивается вплотную к проушинам 5 и производится фиксация каната. Для этого вороток вставляется в отверстие головки Е зажимного винта 4. При вращении воротком зажимного винта 4, установленного в резьбовое отверстие корпуса 1, сферический конец В упирается в канат 2 и прогибает его в отверстие "Г" корпуса 1 (Б-Б). При достижении усилия, необходимого для фиксации каната в корпусе, происходит срезание головки винта по проточке Д. Находящийся (оставшийся) в корпусе устройства сферический конец винта надежно фиксирует канат, который образует вместе с корпусом замкнутую кольцевую систему, исключая возможность снятия устройства с объекта и повторного его использования без нарушения целостности каната 2 и пломбы-шайбы 3, на которой наносится текст, предусмотренный Правилами перевозок грузов на железнодорожном транспорте или другим распорядительным документом, и порядковый номер устройства, совпадающий с номером на корпусе 1 и с номером, указанном в перевозочных документах. 315 Упорядник Замовлення 4685 Техред М.Келемеш Коректор О. Кравцова Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл,, 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101 J
