Пересувне траншейне кріплення

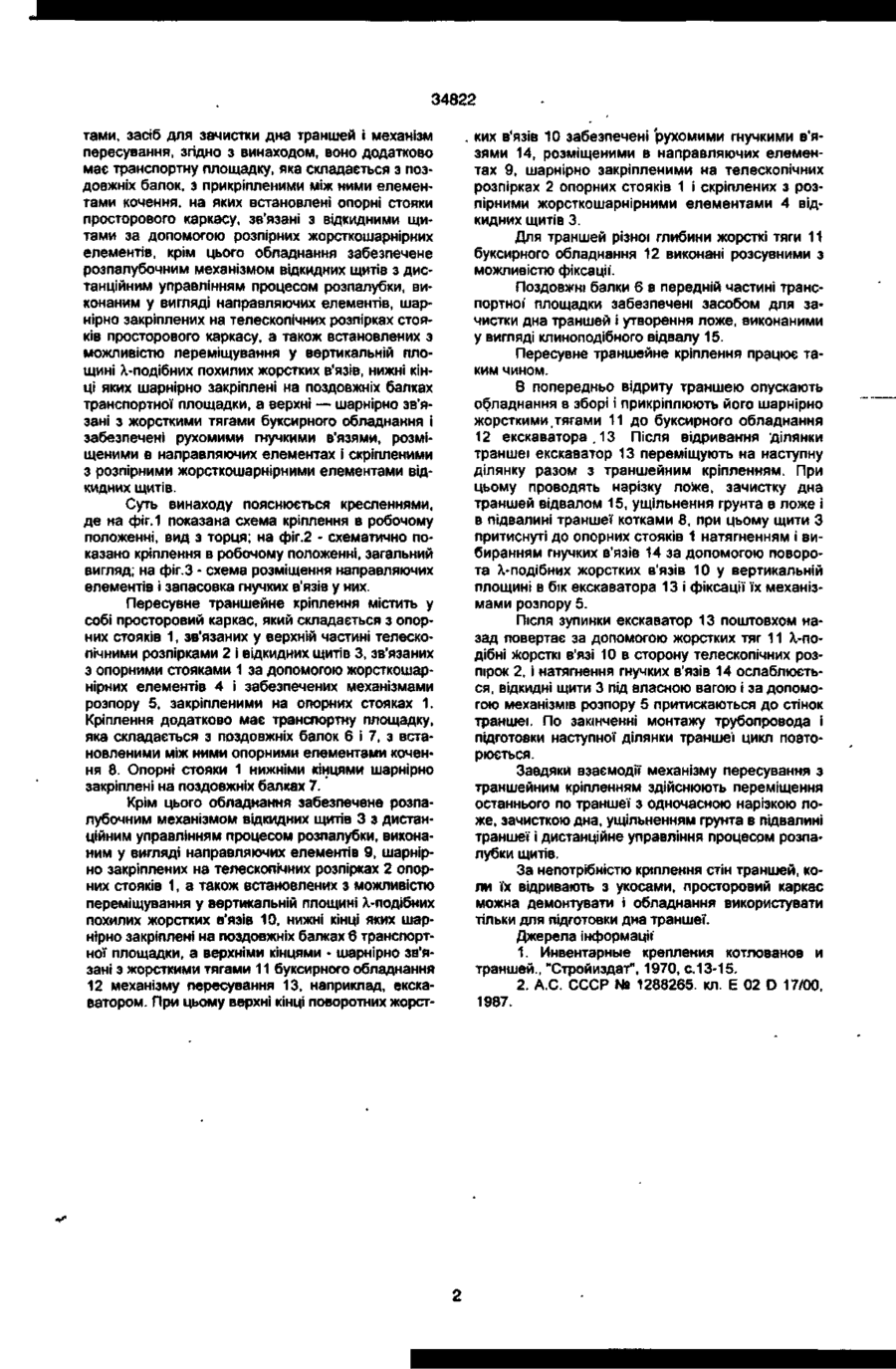

Пересувне траншейне кріплення, що містить у собі просторовий каркас з відкидними щитами, засіб для зачистки дна траншей і механізм пересування, яке відрізняється тим, що воно додатково має транспортну площадку, яка складається з поздовжніх балок з прикріпленими між ними елемен тами кочення, на яких встановлені опорні стояки просторового каркасу, зв'язані з відкидними щитами за допомогою розпірних жорсткошарнірних елементів, крім цього обладнання забезпечене розпалубочним механізмом відкидних щитів з. дистанційним управлінням процесом розпалубки, ви* конаним у вигляді направляючих елементів, шарнірно закріплених на телескопічних розпірках стояків просторового каркасу, а також встановлених з можливістю переміщування у вертикальній площині Х-подібних похилих жорстких в'язів, нижні кінці яких шарнірно закріплені на поздовжніх балках транспортної площадки, а верхні - шарнірно зв'язані з жорсткими тягами буксирного обладнання і забезпечені рухомими гнучкими в'язями, розміщеними в направляючих елементах і скріпленими з розпірними жорсткошарнірними елементами відкидних щитів. Винахід належить до галузі будівництва підземних споруд відкритим способом, а саме до техніки безпеки при виконанні земляних робіт і може бути використаним при будівництві лінійно-протяжних споруд, наприклад, трубопроводів, стьожкових фундаментів, дренажів та інших подібних споруд, виконуючи їх в глибоких траншеях з вертикальними стінками, у т.ч. в обводнених і нестійких грунтах. В будівництві відомі пересувні траншейні кріплення ЦНДІ транспортного будівництва і самохідні траншейні кріплення, що містять у собі просторовий каркас, на якому змонтовано насос з гідрокомунікаціями, домкрати, висувні шандори, ріжучу частину з ножем і упорно-силову частину [1]. Недоліками цих траншейних кріплень є складність гідросистеми з домкратами, отже і складність його виготовлення і обслуговування, мала ефективність роботи, висока енергоємність і вартість кріплення траншей, небезпечність роботи в траншеї обслуговуючого персоналу. Найбільш близьким до пропонуємого є пересувне траншейне кріплення, що містить ріжучу частину з ножем, секційну кріплювальну частину, виконану у вигляді просторового каркасу і забезпечене горизонтальними висувними анкерами з боковими щитами [2]. Однак, і це обладнання також має недоліки, оскільки для його роботи і пересування застосовується сім пар домкратів, що складно у виготовлені і обслуговуванні, так як всі операції виконуються вручну, а це призводить до значних затрат праці і високої вартості кріплення траншей. Є неможливим його універсальне застосування при спорудженні трубопроводів різних діаметрів, а також створення безпечних умов праці обслуговуючого персоналу в траншеї. В основу винаходу поставлена задача удосконалення пересувного траншейного кріплення у тч. в обводнених і нестійких грунтах, в якому за рахунок наявності нових елементів і особливостей конструктивного виконання уже існуючих, досягається розширення його функціональних можливостей шляхом виконання комплекса робіт: відривання траншей і приямків, утворення ложе і планування дна, ущільнення грунта в ложе і підвалини траншеї з одночасним кріпленням вертикальних стін траншей Підвищується ефективність використання обладнання в обводнених і нестійких грунтах і створюються безпечні умови праці для робітників за рахунок дистанційного управління процесом розпалубки щитів. Поставлена задача вирішується за рахунок того, що пересувне траншейне кріплення, яке містить у собі просторовий каркас з відкидними щи CM CM 00 со ST 34822 тами, засіб для зачистки дна траншей і механізм пересування, згідно з винаходом, воно додатково має транспортну площадку, яка складається з поздовжніх балок, з прикріпленими між ними елементами кочення, на яких встановлені опорні стояки просторового каркасу, зв'язані з відкидними щитами за допомогою розпірних жорсткошарнірних елементів, крім цього обладнання забезпечене розпалубочним механізмом відкидних щитів з дистанційним управлінням процесом розпалубки, виконаним у вигляді направляючих елементів, шарнірно закріплених на телескопічних розпірках стояків просторового каркасу, а також встановлених з можливістю переміщування у вертикальній площині Х-подібних похилих жорстких в'язів, нижні кінці яких шарнірно закріплені на поздовжніх балках транспортної площадки, а верхні — шарнірно зв'язані з жорсткими тягами буксирного обладнання і забезпечені рухомими гнучкими в'язями, розміщеними в направляючих елементах і скріпленими з розпірними жорсткошарнірними елементами відкидних щитів. Суть винаходу пояснюється кресленнями, де на фіг.1 показана схема кріплення в робочому положенні, вид з торця; на фіг.2 - схематично показано кріплення в робочому положенні, загальний вигляд; на фіг.З - схема розміщення направляючих елементів і запасовка гнучких в'язів у них. Пересувне траншейне кріплення містить у собі просторовий каркас, який складається з опорних стояків 1, зв'язаних у верхній частині телескопічними розпірками 2 і відкидних щитів 3, зв'язаних з опорними стояками 1 за допомогою жорсткошарнірних елементів 4 і забезпечених механізмами розпору 5, закріпленими на опорних стояках 1. Кріплення додатково має транспортну площадку, яка складається з поздовжніх балок 6 і 7, з встановленими між ними опорними елементами кочення 8. Опорні стояки 1 нижніми кінцями шарнірно закріплені на поздовжніх балках 7. Крім цього обладнання забезпечене розпалубочним механізмом відкидних щитів 3 з дистанційним управлінням процесом розпалубки, виконаним у вигляді направляючих елементів 9, шарнірно закріплених на телескопічних розпірках 2 опорних стояків 1, а також встановлених з можливістю переміщування у вертикальній площині Х-подібних похилих жорстких в'язів 10, нижні кінці яких шарнірно закріплені на поздовжніх балках 6 транспортної площадки, а верхніми кінцями - шарнірно зв'язані з жорсткими тягами 11 буксирного обладнання 12 механізму пересування 13, наприклад, екскаватором. При цьому верхні кінці поворотних жорст . ких в'язів 10 забезпечені рухомими гнучкими в'язями 14, розміщеними в направляючих елементах 9, шарнірно закріпленими на телескопічних розпірках 2 опорних стояків 1 і скріплених з розпірними жорсткошарнірними елементами 4 відкидних щитів 3. Для траншей різної глибини жорсткі тяги 11 буксирного обладнання 12 виконані розсувними з можливістю фіксації'. Поздовжні балки 6 в передній частині транспортної площадки забезпечені засобом для зачистки дна траншей і утворення ложе, виконаними у вигляді клиноподібного відвалу 15. Пересувне траншейне кріплення працює таким чином. В попередньо відриту траншею опускають обладнання в зборі і прикріплюють його шарнірно жорсткими тягами 11 до буксирного обладнання 12 екскаватора . 13 Після відривання ділянки траншеї екскаватор 13 переміщують на наступну ділянку разом з траншейним кріпленням. При цьому проводять нарізку ложе, зачистку дна траншей відвалом 15, ущільнення грунта в ложе і в підвалині траншеї котками 8, при цьому щити З притиснуті до опорних стояків 1 натягненням і вибиранням гнучких в'язів 14 за допомогою поворота Х-подібних жорстких в'язів 10 у вертикальній площині в бік екскаватора 13 і фіксації їх механізмами розпору 5. Після зупинки екскаватор 13 поштовхом назад повертає за допомогою жорстких тяг 11 Х-подібні жорсткі в'язі 10 в сторону телескопічних розпірок 2, і натягнення гнучких в'язів 14 ослаблюється, відкидні щити 3 під власною вагою і за допомогою механізмів розпору 5 притискаються до стінок траншеї. По закінченні монтажу трубопровода і підготовки наступної ділянки траншеї цикл повторюється. Завдяки взаємодії механізму пересування з траншейним кріпленням здійснюють переміщення останнього по траншеї з одночасною нарізкою ложе, зачисткою дна, ущільненням грунта в підвалині траншеї і дистанційне управління процесом розпалубки щитів. За непотрібністю кріплення стін траншей, коли їх відривають з укосами, просторовий каркас можна демонтувати і обладнання використувати тільки для підготовки дна траншеї. Джерела інформації 1. Инвентарные крепления котлованов и траншей., "Стройиздат", 1970, с. 13-15. 2. АС. СССР № 1288265. кл. Е 02 D 17/00, 1987. 34822 Фіг. З Тираж 50 ехз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
