Установка для одержання зневодженого паливного етанолу з бражки або слабкоградусних спиртів

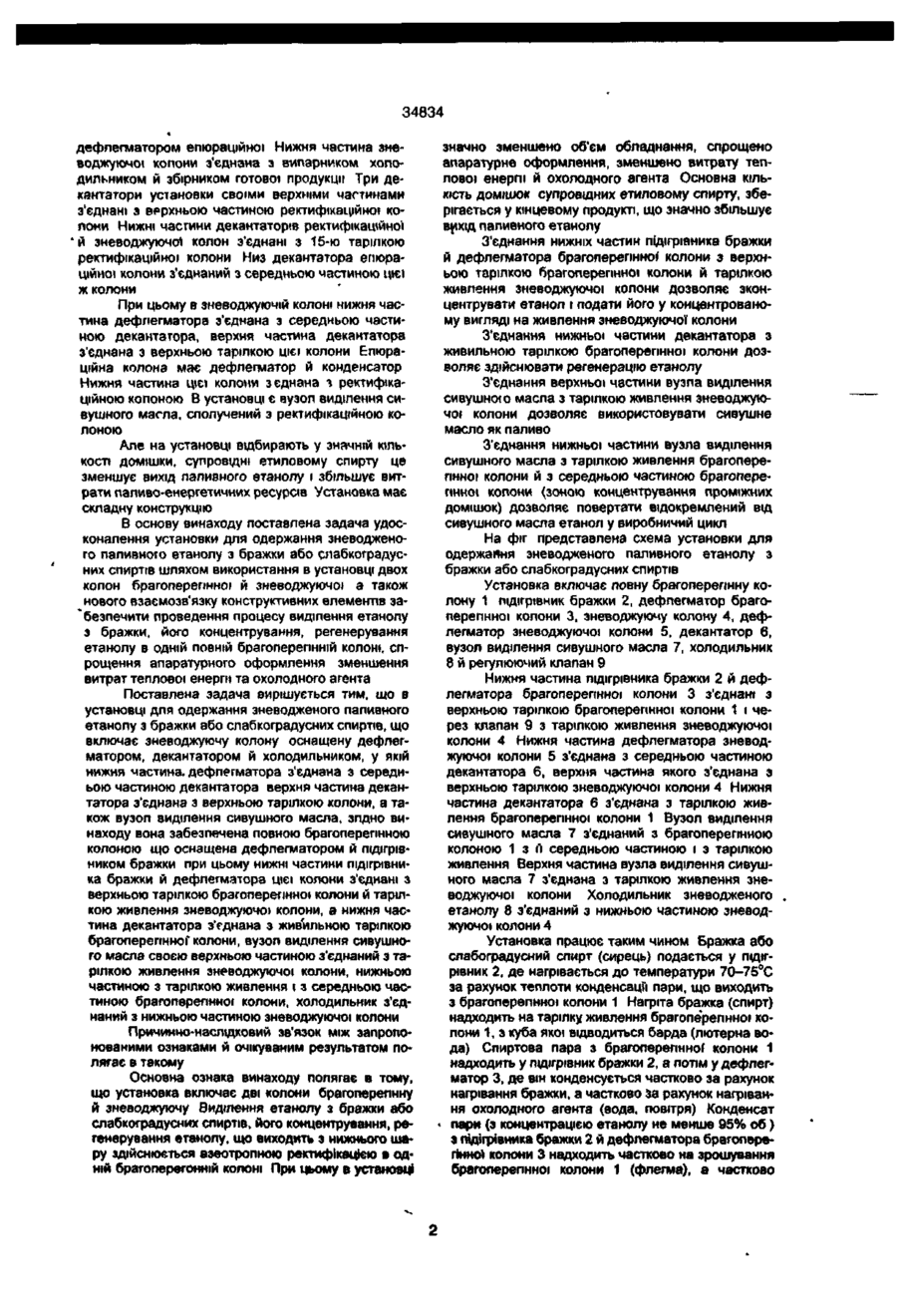

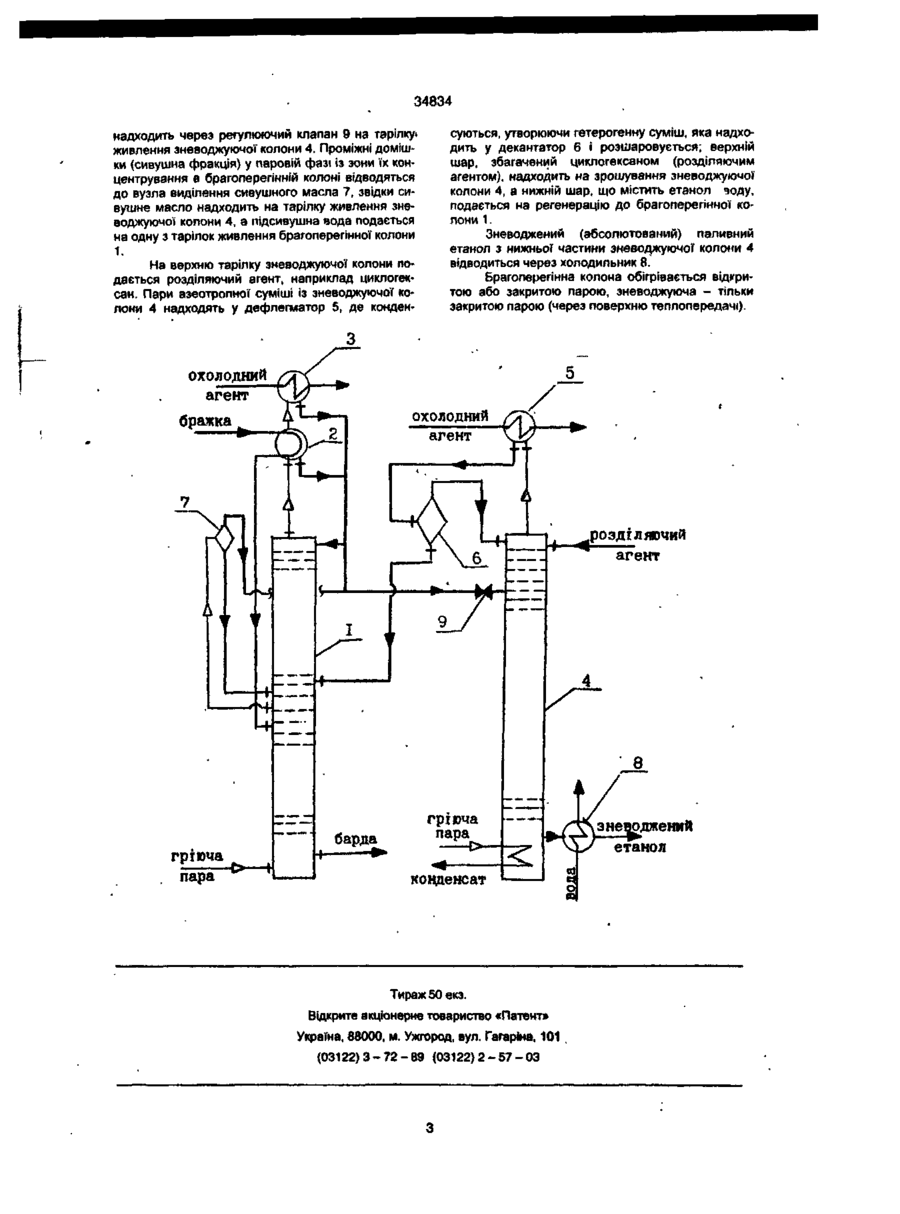

Установка для одержання зневодженого паливного етанолу з бражки або слабкоградусних спиртів, що включає зневоджуючу колону оснащену дефлегматором, декантатором и холодильником, у якій нижня частина дефлегматора з'єднана з середньою частиною декантатора верхня частина декантатора з'єднана з верхньою тарілкою цієї колони, а також вузол виділення сивушного масла, яка відрізняється тим, що вона забезпечена повною брагоперепнною колоною, оснащеною дефлегматором й підігрівником бражки, при цьому нижні частини підігрівника бражки й дефлегматора цієї колони з'єднані з верхньою тарілкою брагоперепнної колони і тарілкою живлення зневоджуючої колони, а нижня частина декантатора з'єднана з живильною тарілкою брагоперепнної колони вузол виділення сивушного масла своєю верхньою частиною з'єднаний з тарілкою живлення зневоджуючої колони, нижньою частиною з тарілкою жив^ лення і з середньою частиною брагоперепнної колони, холодильник з'єднаний з нижньою частиною зневоджуючої колони Винахід відноситься до спиртової промисловості, а саме до установки для одержання зневодженого (абсолютованого) паливного етанолу азеотропної ректифікації безпосередньо з бражки або слабкоградусних спиртів Відома установка для одержання спирту етилового ректифікованого й паливного етанолу (Патент України № 23345, Бюл № 4 1998 р ) Установка включає з'єднані системою трубопроводів бражну колону, оснащену підігрівником бражки й конденсатором, епюраційну колону, оснащену дефлегматором й конденсатором, ректифікаційну колону оснащену дефлегматором, конденсатором холодильником опирту етилового ректифікованого, конденсатором сияушної фракції й маслопромивачем, зневоджуючу колону, оснащену дефлегматором, конденсатором, декантатором, кип'ятильником й холодильником паливного етанолу та регенеруючу колону, оснащену дефлегматором і конденсатором Нижня частина конденсатора бражної колони з'єднана з середньою частиною регенеруючої колони, при цьому нижні частини конденсаторів епюраційної й ректифікаційної колон з'єднані з верхньою частиною зневоджуючої колони Середня частина ректифікаційної колони з'єднана з середньою частиною регенеруючої колони Маслопромивач з'єднаний своєю нижньою й ною регенеруючої та з верхньою частиною зневоджуючої колон Проте, дана установка має складну конструкцію й значну енергомісткість Відома установка для одержання абсолютованого етилового спирту безпосередньо з бражки (В Н Стабников "Перегонка и ректификация этилового спирта" Москва "Пищевая промышленность", 1969 г стр 398 401) Установка включає з'єднані системою трубопроводів бражну колону оснащену дефлегматором й конденсатором, ректифікаційну колону, оснащену дефлегматором, конденсатором, холодильником, вузлом виділення сивушного масла й декантатором, зневоджуючу колону забезпечену дефлегматором, конденсатором, декантатором, випарником й холодильником, епюраційну колону, оснащену дефлегматором, конденсатором й декантатором Нижня частина декантатора й дефлегматора бражної колони з'єднані з 15-ю тарілкою ректифікаційної колони Для відбору проміжних продуктів 17-а та 19а тарілки ректифікаційної колони з'єднані з холодильником, а у верхній частині колони є трубопровід для подачі бензолу Нижня частина ректифікаційної колони з'єднана із знєводжуючою колоною Конденсатор зневоджуючої колони з'єднаний з верхньою частинами, ВІДПОВІДНО, З НИЖНЬОЮ части СО 00 со СП 34834 дефлегматором епюраційної Нижня частина зневоджуючоі копони з'єднана з випарником холодильником й збірником готової продукції Три декантатори установки своїми верхніми частинами з'єднані з верхньою частиною ректифікаційної колони Нижи» часгини декантаторів ректифікаційної *й зневоджуючої колон з'єднані з 15-ю тарілкою ректифікаційної колони Низ декантатора епюраціймоі колони з'єднаний з середньою частиною ще» ж колони При цьому в зневоджуючій колош нижня частина дефлегматора з'єднана з середньою частиною декантатора, верхня частина декантатора з'єднана з верхньою тарілкою цієї колони Епюраційна колона має дефлегматор й конденсатор Нижня частина цієї колони з єднана • ректифіка* ційною колоною В установці є вузол виділення сивушного масла, сполучений з ректифікаційною колоною Але на установці відбирають у значній КІЛЬКОСТІ ДОМІШКИ, супровідні етиловому спирту це зменшує вихід паливного етанолу і збтьшує витрати паливо-енергетичних ресурсів Установка має складну конструкцію В основу винаходу поставлена задача удосконалення установки дляодержання зневодженого паливного етанолу з бражки або слабкоградусних спиртів шляхом використання в установці двох колон брагоперепнної й зневоджуючої а також нового взаємозв'язку конструктивних елементів забезпечити проведення процесу виділення етанолу з бражки, його концентрування, регенерування етанолу в одній повній брагоперепнній колоні, спрощення апаратурного оформлення зменшення витрат теплової енергії та охолодного агента Поставлена задача вирішується тим, що в установці для одержання зневодженого паливного етанолу з бражки або слабкоградусних спиртів, що включає зневоджуючу колону оснащену дефлегматором, декантатором й холодильником, у якій нижня частина, дефлегматора з'єднана з середньою частиною декантатора верхня частина декантатора з'єднана з верхньою тарілкою колони, а також вузол виділення сивушного масла, зпдно винаходу вона забезпечена повною брагоперегінною колоною що оснащена дефлегматором й підігрівником бражки при цьому нижні частини підігрівника бражки й дефлегматора цієї колони з'єднані з верхньою тарілкою брагоперепнної колони й тарілкою живлення зневоджуючої колони, а нижня частина декантатора з'єднана з живильною тарілкою брагоперепнноГ колони, вузол виділення сивушного масла своєю верхньою частиною з'єднаний з тарілкою живлення зневоджуючої колони, нижньою частиною з тарілкою живлення і з середньою частиною брагоперепнної колони, холодильник з'єднаний з нижньою частиною зневоджуючої колони Причинно-наслідковий зв'язок між запропонованими ознаками й очікуваним результатом по* лягає в такому Основна ознака винаходу полягає в тому, що установка включає дві колони брагоперепнну й зневоджуючу Виділення етанолу з бражки або слабкоградусних спиртів, його концентрування, регенерування етанолу, що виходить з нижнього шару здійснюється азеотропною ректифікацією в одній брагоперегонній колоні При цьому в установці значно зменшено об'єм обладнання, спрощено апаратурне оформлення, зменшено витрату теплової енергії й охолодного агента Основна КІЛЬКІСТЬ ДОМІШОК супровідних етиловому спирту, зберігається у кінцевому продукті, що значно збільшує вихід паливного етанолу З'єднання нижніх частин підігрівника бражки й дефлегматора брагоперегінною колони з верхньою тарілкою брагоперепнної колони й тарілкою живлення зневоджуючої колони дозволяє зконцентрувати етанол і подати його у концентрованому вигляді на живлення зневоджуючої колони З'єднання нижньої частини декантатора з живильною тарілкою брагоперепнної колони дозволяє здійснювати регенерацію етанолу З'єднання верхньої частини вузла виділення сивушною масла з тарілкою живлення зневоджуючої колони дозволяє використовувати сивушне масло як паливо З'єднання нижньої частини вузла виділення сивушного масла з тарілкою живлення брагоперепнної колони й з середньою частиною брагоперепнної копони (зоною концентрування проміжних домішок) ДОЗВОЛЯЄ повертати відокремлений від сивушного масла етанол у виробничий цикл На фіг представлена схема установки для одержання зневодженого паливного етанолу з бражки або слабкоградусних спиртів Установка включає повну брагоперепнну колону 1 підігрівник бражки 2, дефлегматор брагоперепнної колони 3, зневоджуючу колону 4, дефлегматор зневоджуючої колони 5, декантатор 6, вузол виділення сивушного масла 7, холодильник 8 й регулюючий клапан 9 Нижня частина підігрівника бражки 2 й дефлегматора брагоперепнної колони 3 з'єднані з верхньою тарілкою брагоперепнної колони 1 і через клапан 9 з тарілкою живлення зневоджуючої колони 4 Нижня частина дефлегматора зневоджуючої колони 5 з'єднана з середньою частиною декантатора 6, верхня частина якого з'єднана з верхньою тарілкою зневоджуючої колони 4 Нижня частина декантатора 6 з'єднана з тарілкою живлення брагоперепнної колони 1 Вузол виділення сивушного масла 7 з'єднаний з брагоперегінною колоною 1 з п середньою частиною і з тарілкою живлення Верхня частина вузла виділення сивушного масла 7 з'єднана з тарілкою живлення зневоджуючої колони Холодильник зневодженого етанолу 8 з'єднаний з нижньою частиною зневоджуючої колони 4 Установка працює таким чином Бражка або слабоградусний спирт (сирець) подається у підігрівник 2, де нагрівається до температури 70-75°С за рахунок теплоти конденсації пари, що виходить з брагоперепнної колони 1 Нагріта бражка (спирт) надходить на тарілку живлення брагопе'репнної колони 1, з куба якої відводиться барда (лютерна вода) Спиртова пара з брагоперегінноґ колони 1 надходить у підігрівник бражки 2, а потім у дефлегматор 3, де він конденсується частково за рахунок нагрівання бражки, а частково за рахунок нагрівання охолодного агента (вода, повітря) Конденсат • пари (з концентрацією етанолу не менше 95% об) з підігрівника бражки 2 й дефлегматора брагоперегіннсй колони 3 надходить частково на зрошування брагоперепнної колони 1 (флегма), а частково 34834 надходить через регулюючий клапан 9 на тарілку» живлення зневоджуючої колони 4. Проміжні домішки (сивушна фракція) у паровій фазі із зони їх концентрування в брагоперегінній колоні відводяться до вузла виділення сивушного масла 7, звідки сивушне масло надходить на тарілку живлення зневоджуючої колони 4, а підсивушна вода подається на одну з тарілок живлення брагоперегінної колони 1. На верхню тарілку зневоджуючої колони подається розділяючий агент, наприклад циклогексан. Пари азеотропної суміші із зневоджуючої колони 4 надходять у дефлегматор 5, де конден суються, утворюючи гетерогенну суміш, яка надходить у декантатор 6 і розшаровується; верхній шар, збагачений циклогексаном (розділяючим агентом), надходить на зрошування зневоджуючої колони 4, а нижній шар, що містить етанол зоду. подається на регенерацію до брагоперегінної колони 1. Зневоджений (абсолютований) паливний етанол з нижньої частини зневод^куючо» колони 4 відводиться через холодильник 8. Брагоперегінна колона обігрівається відкритою або закритою парою, зневоджуюча - тільки закритою парою (через поверхню теплопередачі). ОХОЛОДНИЙ агент бражка розділяючий агент оджений етанол пара Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3
