Пристрій для захисту торців і зовнішньої різьби виробів

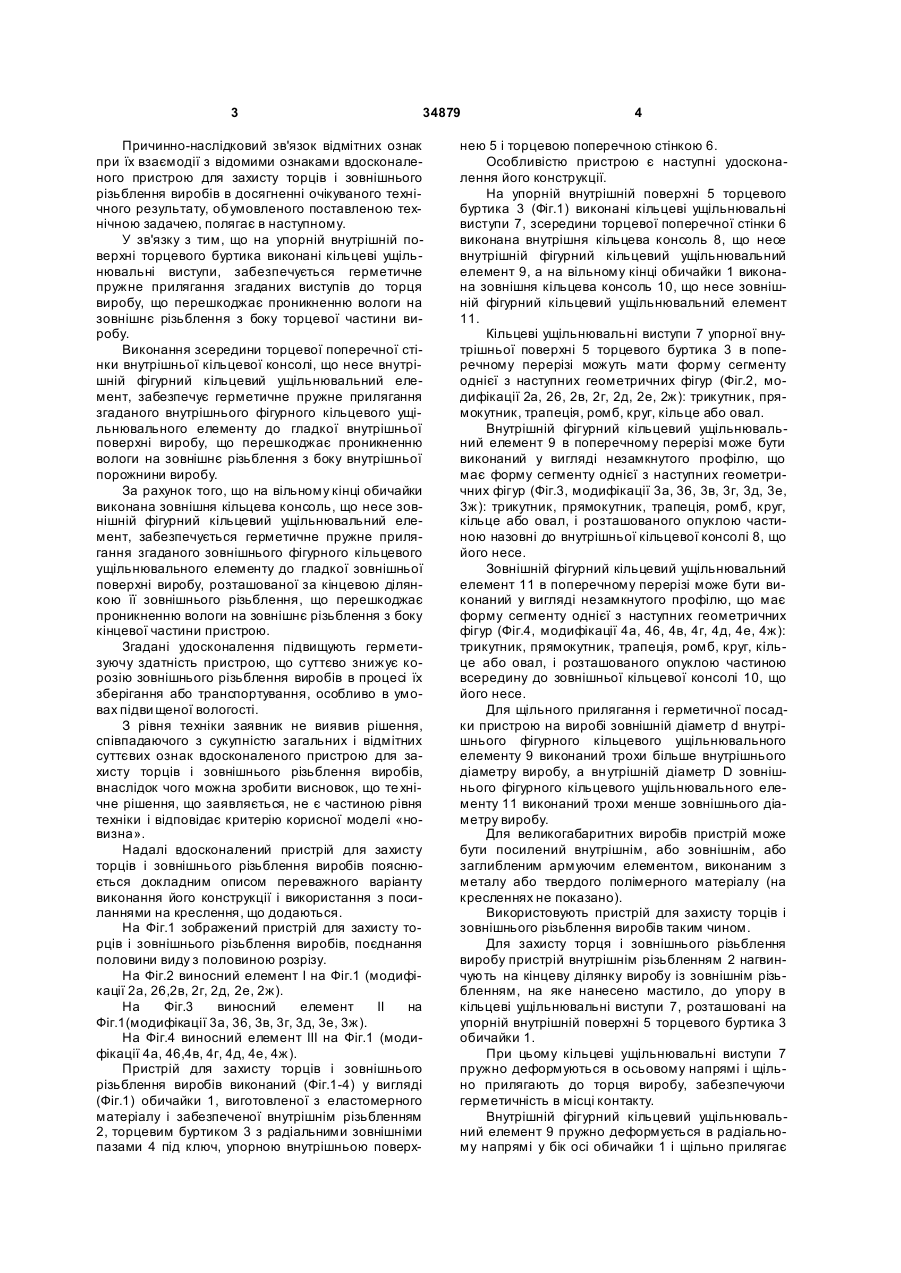

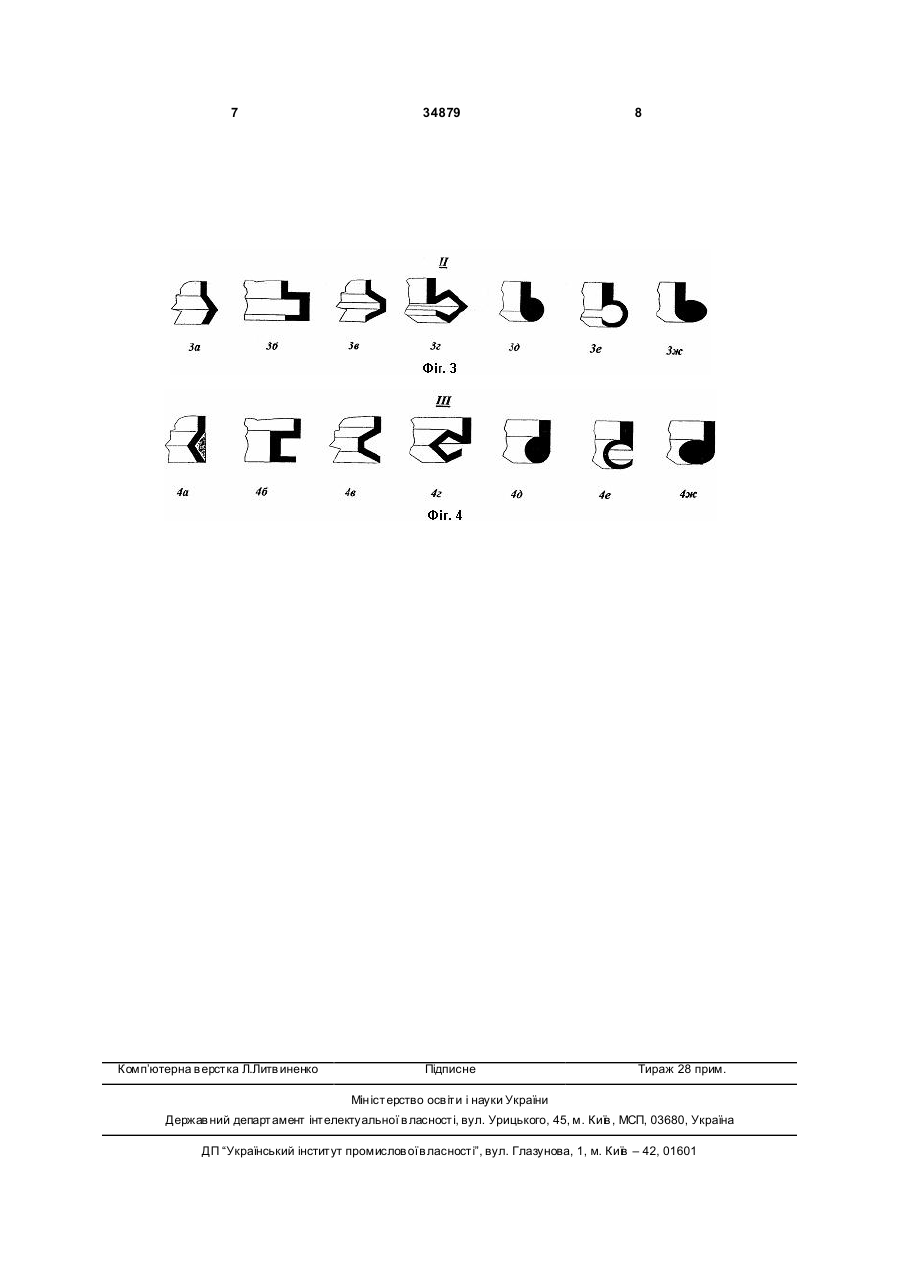

Пристрій для захисту торців і зовнішньої різьби виробів, виконаний у вигляді обичайки (1), виготовленої з еластомерного матеріалу і забезпеченої внутрішньою різьбою (2), торцевим буртиком 3 34879 Причинно-наслідковий зв'язок відмітних ознак при їх взаємодії з відомими ознаками вдосконаленого пристрою для захисту торців і зовнішнього різьблення виробів в досягненні очікуваного технічного результату, обумовленого поставленою технічною задачею, полягає в наступному. У зв'язку з тим, що на упорній внутрішній поверхні торцевого буртика виконані кільцеві ущільнювальні виступи, забезпечується герметичне пружне прилягання згаданих виступів до торця виробу, що перешкоджає проникненню вологи на зовнішнє різьблення з боку торцевої частини виробу. Виконання зсередини торцевої поперечної стінки внутрішньої кільцевої консолі, що несе внутрішній фігурний кільцевий ущільнювальний елемент, забезпечує герметичне пружне прилягання згаданого внутрішнього фігурного кільцевого ущільнювального елементу до гладкої внутрішньої поверхні виробу, що перешкоджає проникненню вологи на зовнішнє різьблення з боку внутрішньої порожнини виробу. За рахунок того, що на вільному кінці обичайки виконана зовнішня кільцева консоль, що несе зовнішній фігурний кільцевий ущільнювальний елемент, забезпечується герметичне пружне прилягання згаданого зовнішнього фігурного кільцевого ущільнювального елементу до гладкої зовнішньої поверхні виробу, розташованої за кінцевою ділянкою її зовнішнього різьблення, що перешкоджає проникненню вологи на зовнішнє різьблення з боку кінцевої частини пристрою. Згадані удосконалення підвищують герметизуючу здатність пристрою, що суттєво знижує корозію зовнішнього різьблення виробів в процесі їх зберігання або транспортування, особливо в умовах підви щеної вологості. З рівня техніки заявник не виявив рішення, співпадаючого з сукупністю загальних і відмітних суттєвих ознак вдосконаленого пристрою для захисту торців і зовнішнього різьблення виробів, внаслідок чого можна зробити висновок, що те хнічне рішення, що заявляється, не є частиною рівня техніки і відповідає критерію корисної моделі «новизна». Надалі вдосконалений пристрій для захисту торців і зовнішнього різьблення виробів пояснюється докладним описом переважного варіанту виконання його конструкції і використання з посиланнями на креслення, що додаються. На Фіг.1 зображений пристрій для захисту торців і зовнішнього різьблення виробів, поєднання половини виду з половиною розрізу. На Фіг.2 виносний елемент І на Фіг.1 (модифікації 2а, 26,2в, 2г, 2д, 2е, 2ж). На Фіг.3 виносний елемент II на Фіг.1(модифікації 3а, 36, 3в, 3г, 3д, 3е, 3ж). На Фіг.4 виносний елемент III на Фіг.1 (модифікації 4а, 46,4в, 4г, 4д, 4е, 4ж). Пристрій для захисту торців і зовнішнього різьблення виробів виконаний (Фіг.1-4) у вигляді (Фіг.1) обичайки 1, виготовленої з еластомерного матеріалу і забезпеченої внутрішнім різьбленням 2, торцевим буртиком 3 з радіальними зовнішніми пазами 4 під ключ, упорною внутрішньою поверх 4 нею 5 і торцевою поперечною стінкою 6. Особливістю пристрою є наступні удосконалення його конструкції. На упорній внутрішній поверхні 5 торцевого буртика 3 (Фіг.1) виконані кільцеві ущільнювальні виступи 7, зсередини торцевої поперечної стінки 6 виконана внутрішня кільцева консоль 8, що несе внутрішній фігурний кільцевий ущільнювальний елемент 9, а на вільному кінці обичайки 1 виконана зовнішня кільцева консоль 10, що несе зовнішній фігурний кільцевий ущільнювальний елемент 11. Кільцеві ущільнювальні виступи 7 упорної внутрішньої поверхні 5 торцевого буртика 3 в поперечному перерізі можуть мати форму сегменту однієї з наступних геометричних фігур (Фіг.2, модифікації 2а, 26, 2в, 2г, 2д, 2е, 2ж): трикутник, прямокутник, трапеція, ромб, круг, кільце або овал. Внутрішній фігурний кільцевий ущільнювальний елемент 9 в поперечному перерізі може бути виконаний у вигляді незамкнутого профілю, що має форму сегменту однієї з наступних геометричних фігур (Фіг.3, модифікації 3а, 36, 3в, 3г, 3д, 3е, 3ж): трикутник, прямокутник, трапеція, ромб, круг, кільце або овал, і розташованого опуклою частиною назовні до внутрішньої кільцевої консолі 8, що його несе. Зовнішній фігурний кільцевий ущільнювальний елемент 11 в поперечному перерізі може бути виконаний у вигляді незамкнутого профілю, що має форму сегменту однієї з наступних геометричних фігур (Фіг.4, модифікації 4а, 46, 4в, 4г, 4д, 4е, 4ж): трикутник, прямокутник, трапеція, ромб, круг, кільце або овал, і розташованого опуклою частиною всередину до зовнішньої кільцевої консолі 10, що його несе. Для щільного прилягання і герметичної посадки пристрою на виробі зовнішній діаметр d внутрішнього фігурного кільцевого ущільнювального елементу 9 виконаний трохи більше внутрішнього діаметру виробу, а вн утрішній діаметр D зовнішнього фігурного кільцевого ущільнювального елементу 11 виконаний трохи менше зовнішнього діаметру виробу. Для великогабаритних виробів пристрій може бути посилений внутрішнім, або зовнішнім, або заглибленим армуючим елементом, виконаним з металу або твердого полімерного матеріалу (на кресленнях не показано). Використовують пристрій для захисту торців і зовнішнього різьблення виробів таким чином. Для захисту торця і зовнішнього різьблення виробу пристрій внутрішнім різьбленням 2 нагвинчують на кінцеву ділянку виробу із зовнішнім різьбленням, на яке нанесено мастило, до упору в кільцеві ущільнювальні виступи 7, розташовані на упорній внутрішній поверхні 5 торцевого буртика 3 обичайки 1. При цьому кільцеві ущільнювальні виступи 7 пружно деформуються в осьовому напрямі і щільно прилягають до торця виробу, забезпечуючи герметичність в місці контакту. Внутрішній фігурний кільцевий ущільнювальний елемент 9 пружно деформується в радіальному напрямі у бік осі обичайки 1 і щільно прилягає 5 34879 до гладкої внутрішньої поверхні виробу, забезпечуючи герметичність в місці контакту. А зовнішній фігурний кільцевий ущільнювальний елемент 11 пружно деформується в радіальному напрямі убік протилежну осі обичайки 1 і щільно прилягає до гладкої зовнішньої поверхні виробу за зовнішнім різьбленням, забезпечуючи герметичність в місці контакту. Виконання додаткових ущільнювальних елементів, зокрема кільцевих ущільнювальних виступів 7, вн утрішніх фігурних кільцевих ущільнювальних елементів 9 і зовнішніх фігурних кільцевих ущільнювальних елементів 11, що взаємодіють з ділянками виробу, що о хоплюють кінцеві ділянки його зовнішнього різьблення, підвищує герметизуючі здібності пристрою, оскільки ізолює зовнішнє різьблення виробу від проникнення і дії на нього вологи. За рахунок цього суттєво знижується корозія зовнішнього різьблення виробів в процесі їх зберігання або транспортування, особливо в умовах 6 підвищеної вологості. Приведені відомості підтверджують можливість промислового здійснення вдосконаленого пристрою для захисту торців і зовнішнього різьблення виробів і свідчать про те, що пропоноване технічне рішення відповідає критерію корисної моделі «промислова придатність». Перелік позначень 1. обичайка 2. внутрішнє різьблення 3. торцевий буртик 4. радіальні зовнішні пази під ключ 5. упорна внутрішня поверхня 6. торцева поперечна стінка 7. кільцеві ущільнювальні виступи 8. внутрішня кільцева консоль 9. внутрішній фігурний кільцевий ущільнювальний елемент 10. зовнішня кільцева консоль 11. зовнішній фігурний кільцевий ущільнювальний елемент 7 Комп’ютерна в ерстка Л.Литв иненко 34879 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
