Пристрій для захисту торців і внутрішньої різьби виробів

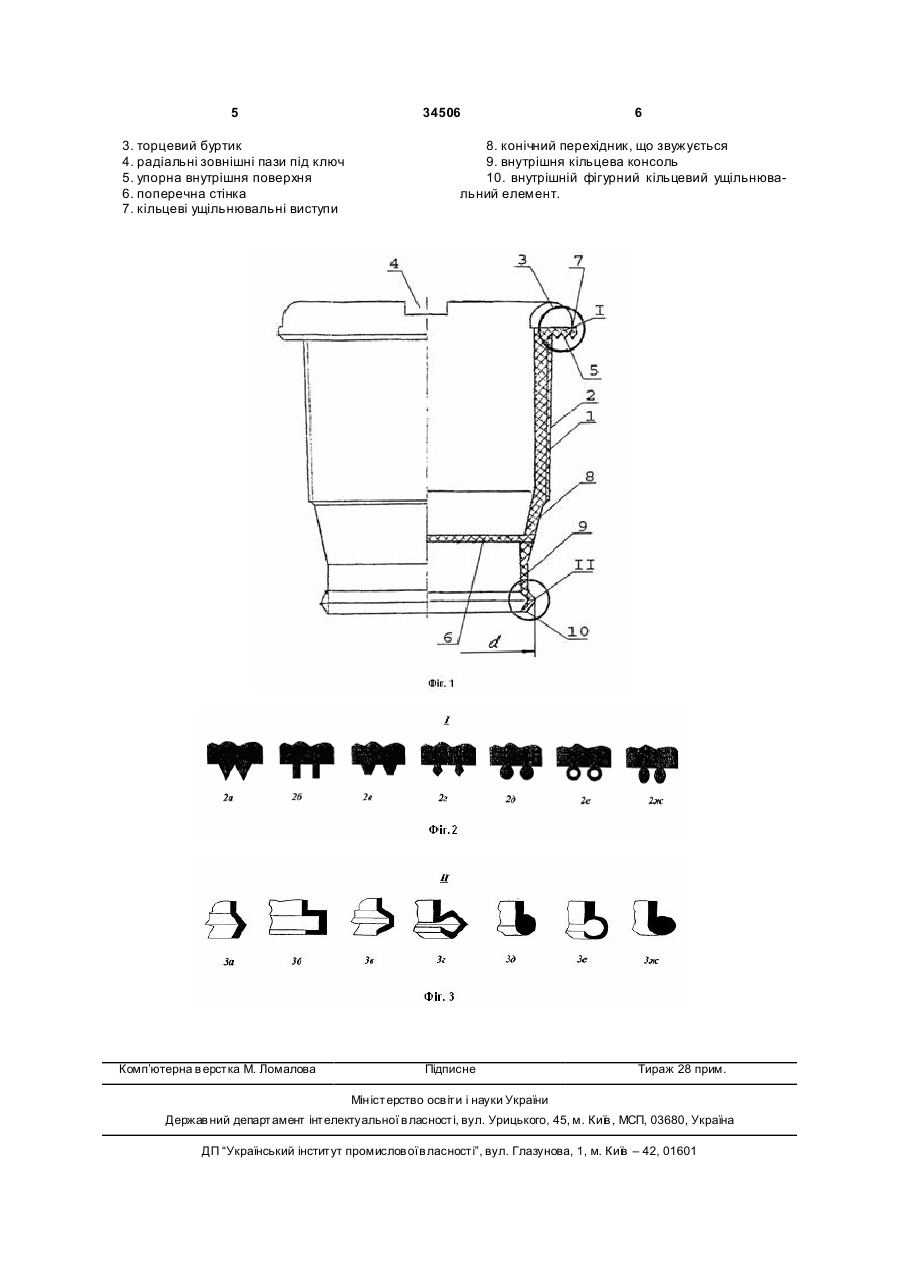

Пристрій для захисту торців і вн утрішньої різьби виробів, виконаний у вигляді обичайки (1), виготовленої з еластомерного матеріалу і осна 3 34506 захисту торців і внутрішнього різьблення виробів від аналогічних пристроїв, відомих з рівня техніки. Причинно-наслідковий зв'язок відмітних ознак при їх взаємодії з відомими ознаками вдосконаленого пристрою для захисту торців і внутрішнього різьблення виробів в досягненні очікуваного технічного результату, обумовленого поставленою технічною задачею, полягає в наступному. У зв'язку з тим, що на упорній внутрішній поверхні торцевого буртика виконані кільцеві ущільнювальні виступи, забезпечується герметичне пружне прилягання згаданих виступів до торця виробу, що перешкоджає проникненню вологи на внутрішнє різьблення з боку торцевої частини виробу. Виконання на вільному кінці обичайки конічного перехідника, що звужується, і внутрішньої кільцевої консолі, що несе внутрішній фігурний кільцевий ущільнювальний елемент, забезпечує герметичне пружне прилягання згаданого внутрішнього фігурного кільцевого ущільнювального елементу до гладкої внутрішньої поверхні виробу, що перешкоджає проникненню вологи на внутрішнє різьблення з боку вн утрішньої порожнини виробу. Згадані удосконалення підвищують герметизуючу здатність пристрою, що суттєво знижує корозію внутрішнього різьблення виробів в процесі їх зберігання або транспортування, особливо в умовах підви щеної вологості. З рівня техніки заявник не виявив рішення, співпадаючі з сукупністю загальних і відмітних суттєви х ознак вдосконаленого пристрою для захисту торців і внутрішнього різьблення виробів, внаслідок чого можна зробити висновок, що технічне рішення, що заявляється, не є частиною рівня техніки і відповідає критерію корисної моделі «новизна». Надалі вдосконалений пристрій для захисту торців і внутрішнього різьблення виробів пояснюється докладним описом переважного варіанту виконання його конструкції і використання з посиланнями на креслення, що додаються. На Фіг.1 зображений пристрій для захисту торців і внутрішнього різьблення виробів, поєднання половини виду з половиною розрізу. На Фіг.2 виносний елемент І на Фіг.1 (модифікації 2а, 2б, 2в, 2г, 2д, 2е, 2ж). На Фіг.3 виносний елемент II на Фіг.1 (модифікації 3а, 3б, 3в, 3г, 3д, 3е, 3ж). Пристрій для захисту торців і вн утрішнього різьблення виробів виконаний (Фіг.1-3) у вигляді (Фіг.1) обичайки 1, виготовленої з еластомерного матеріалу і забезпеченої зовнішнім різьбленням 2, торцевим буртиком 3 з радіальними зовнішніми пазами 4 під ключ, упорною внутрішньою поверхнею 5 і поперечною стінкою 6, заглибленою всередину обичайки 1. Особливістю пристрою є наступні удосконалення його конструкції. На упорній внутрішній поверхні 5 торцевого буртика 3 (Фіг.1) виконані кільцеві ущільнювальні виступи 7, а на вільному кінці обичайки 1 виконаний конічний перехідник 8, що звужується, і внутрішня кільцева консоль 9, що несе внутрішній фігурний кільцевий ущільнювальний елемент 10. 4 Кільцеві ущільнювальні виступи 7 упорної внутрішньої поверхні 5 торцевого буртика 3 в поперечному перетині можуть мати форму сегменту однієї із наступних геометричних фігур (Фіг.2, модифікації 2а, 2б, 2в, 2г, 2д, 2е, 2ж): трикутник, прямокутник, трапеція, ромб, круг, кільце або овал. Внутрішній фігурний кільцевий ущільнювальний елемент 10 в поперечному перетині може бути виконаний у вигляді незамкнутого профілю, що має форму сегменту однієї з наступних геометричних фігур (Фіг.3, модифікації 3а, 3б, 3в, 3г, 3д, 3е, 3ж): трикутник, прямокутник, трапеція, ромб, круг, кільце або овал, і розташованого опуклою частиною назовні до внутрішньої кільцевої консолі 9, що його несе. Для щільного прилягання і герметичної посадки пристрою на виробі зовнішній діаметр d внутрішнього фігурного кільцевого ущільнювального елементу 10 виконаний трохи більше внутрішнього діаметру виробу. Для великогабаритних виробів пристрій може бути посилений внутрішнім, або зовнішнім, або заглибленим армуючим елементом, виконаним з металу або твердого полімерного матеріалу (на кресленнях не показано). Використовують пристрій для захисту торців і внутрішнього різьблення виробів таким чином. Для захисту торця виробу з внутрішнім різьбленням пристрій зовнішнім різьбленням 2 угвинчують в кінцеву ділянку виробу з внутрішнім різьбленням, на яке нанесено мастило, до упору в кільцеві ущільнювальні виступи 7, розташовані на упорній внутрішній поверхні 5 торцевого буртика 3 обичайки 1. При цьому кільцеві ущільнювальні виступи 7 пружно деформуються в осьовому напрямі і щільно прилягають до торця виробу, забезпечуючи герметичність в місці контакту. Внутрішній фігурний кільцевий ущільнювальний елемент 10 пружно деформується в радіальному напрямі у бік осі обичайки 1 і щільно прилягає до гладкої внутрішньої поверхні виробу, забезпечуючи герметичність в місці контакту. Виконання додаткових ущільнювальних елементів, зокрема кільцевих ущільнювальних виступів 7 і внутрішніх фігурних кільцевих ущільнювальних елементів 10, що взаємодіють з ділянками виробу, що о хоплюють кінцеві ділянки її вн утрішнього різьблення, підвищують герметизуючу здатність пристрою, оскільки ізолює внутрішнє різьблення виробу від проникнення і дії на нього вологи. За рахунок цього суттєво знижується корозія внутрішнього різьблення виробів в процесі їх зберігання або транспортування, особливо в умовах підвищеної вологості. Приведені відомості підтверджують можливість промислового здійснення вдосконаленого пристрою для захисту торців і внутрішнього різьблення виробів і свідчать про те, що пропоноване технічне рішення відповідає критерію корисної моделі «промислова придатність». Перелік позначень 1. обичайка 2. зовнішнє різьблення 5 3. торцевий буртик 4. радіальні зовнішні пази під ключ 5. упорна внутрішня поверхня 6. поперечна стінка 7. кільцеві ущільнювальні виступи Комп’ютерна в ерстка М. Ломалова 34506 6 8. конічний перехідник, що звужується 9. внутрішня кільцева консоль 10. внутрішній фігурний кільцевий ущільнювальний елемент. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
