Накоплююча установка для несення ряду покладених один на одного спіральних витків незкінченної конвеєрної стрічки

Номер патенту: 3586

Опубліковано: 27.12.1994

Автори: Джеральд Зебер, Лєннарт Олссон

Завантажити PDF файл.

Формула / Реферат

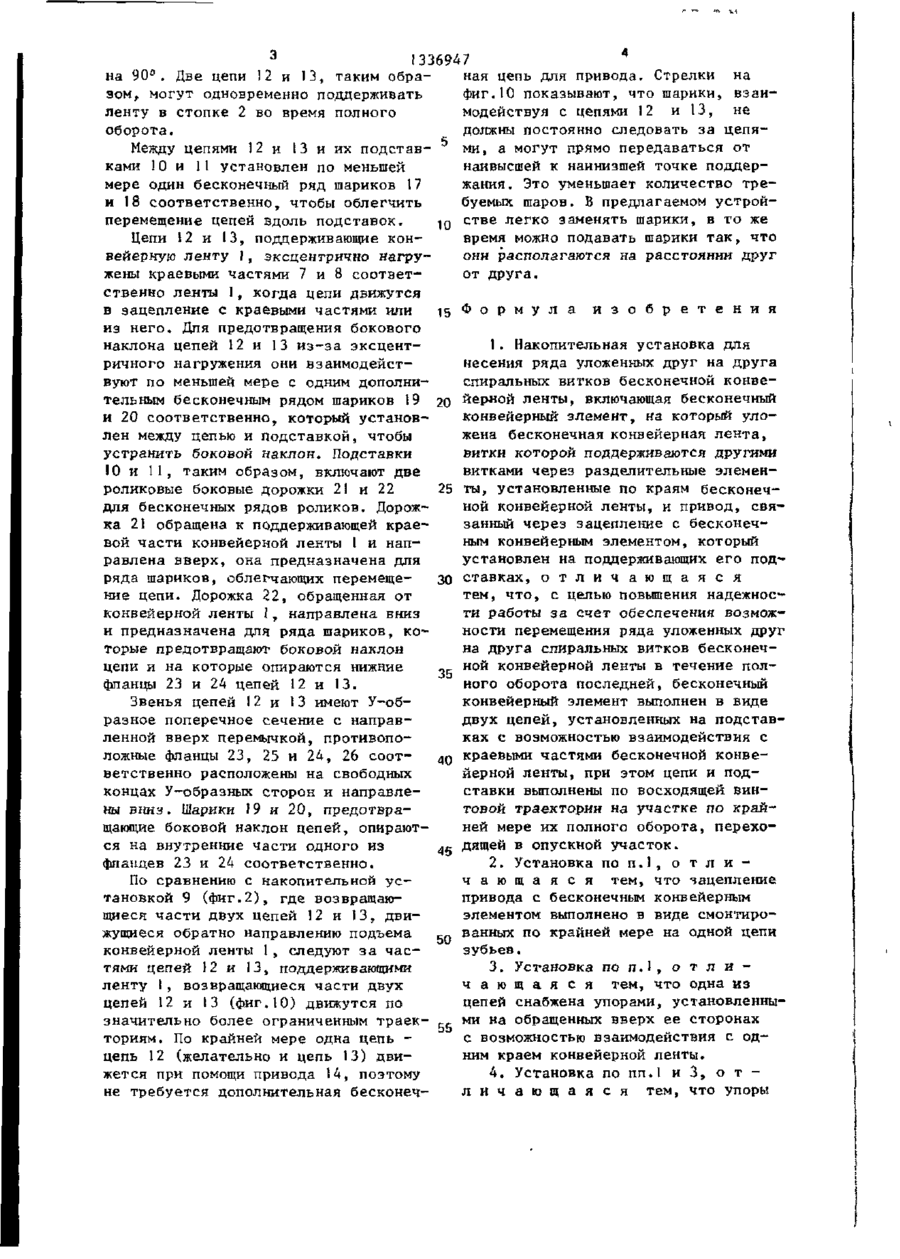

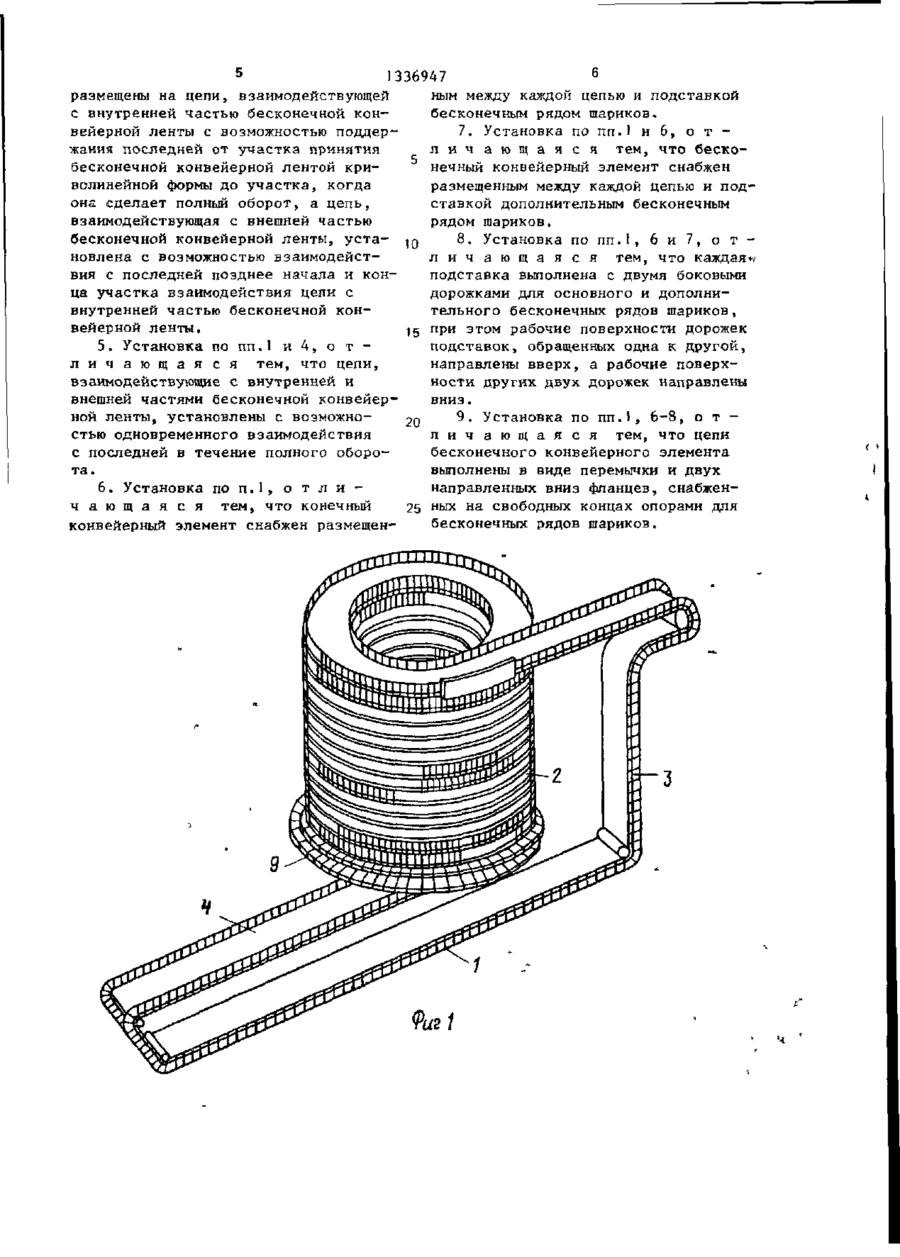

1. Накопительная установка для несения ря­да уложенных друг на друга спиральных витков бесконечной конвейерной ленты, включающая бесконечный конвейерный элемент, на который уложена бесконечная конвейерная лента, витки которой поддерживаются другими витками через разделительные элементы, установленные по кра­ям бесконечной конвейерной ленты, и привод, свя­занный через зацепление с бесконечным конвейерным элементом, который установлен на поддерживающих его подставках, отличающаяся тем, что, с целью повышения надежности работы за счет обеспечения возможности перемещения ря­да уложенных друг на друга спиральных витков бесконечной конвейерной ленты в течение полного оборота последней, бесконечный конвейерный элемент выполнен в виде двух цепей, установлен­ных на подставках с возможностью взаимодейст­вия с краевыми частями бесконечной конвейерной ленты, при этом цепи и подставки выполнены по восходящей винтовой траектории на участке по крайней мере их полного оборота, переходящей в опускной участок.

2. Установка по п. 1, отличающаяся тем, что за­цепление привода с бесконечным конвейерным элементом выполнено в виде смонтированных по крайней мере на одной цепи зубьев.

3. Установка по п. 1, отличающаяся тем, что одна из цепей снабжена упорами, установленными на обра­щенных вверх ее сторонах с возможностью взаимо­действия с одним краем конвейерной ленты.

4. Установка по пп. 1 и 3, отличающаяся тем, что упоры размещены на цепи, взаимодействующей с внутренней частью бесконечной конвейерной лен­ты с возможностью поддержания последней от уча­стка принятия бесконечной конвейерной лентой криволинейной формы до участка, когда она сдела­ет полный оборот, а цепь, взаимодействующая с нижней частью бесконечной конвейерной ленты, установлена с возможностью взаимодействия с по­следней позднее начала и конца участка взаимо­действия цепи с внутренней частью бесконечной конвейерной ленты.

5. Установка по пп. 1 и 4, отличающаяся тем, что цепи, взаимодействующие с внутренней и внешней частями бесконечной конвейерной ленты, установ­лены с возможностью одновременного взаимодейст­вия с последней в течение полного оборота.

6. Установка по п. 1, отличающаяся тем, что ко­нечный конвейерный элемент снабжен размещен­ным между каждой цепью и подставкой бесконечным рядом шариков.

7. Установка по пп. 1 и 6, отличающаяся тем, ч^о бесконечный конвейерный элемент снабжен раз­мещенным между каждой цепью и подставкой до­полнительным бесконечным рядом шариков.

8. Установка по пп. 1, 6 и 7, отличающаяся тем, что каждая подставка выполнена с двумя боковы­ми дорожками для основного и дополнительного бесконечных рядов шариков, при этом рабочие по­верхности дорожек подставок, обращенных одна к другой, направлены вверх, а рабочие поверхности других двух дорожек направлены вниз.

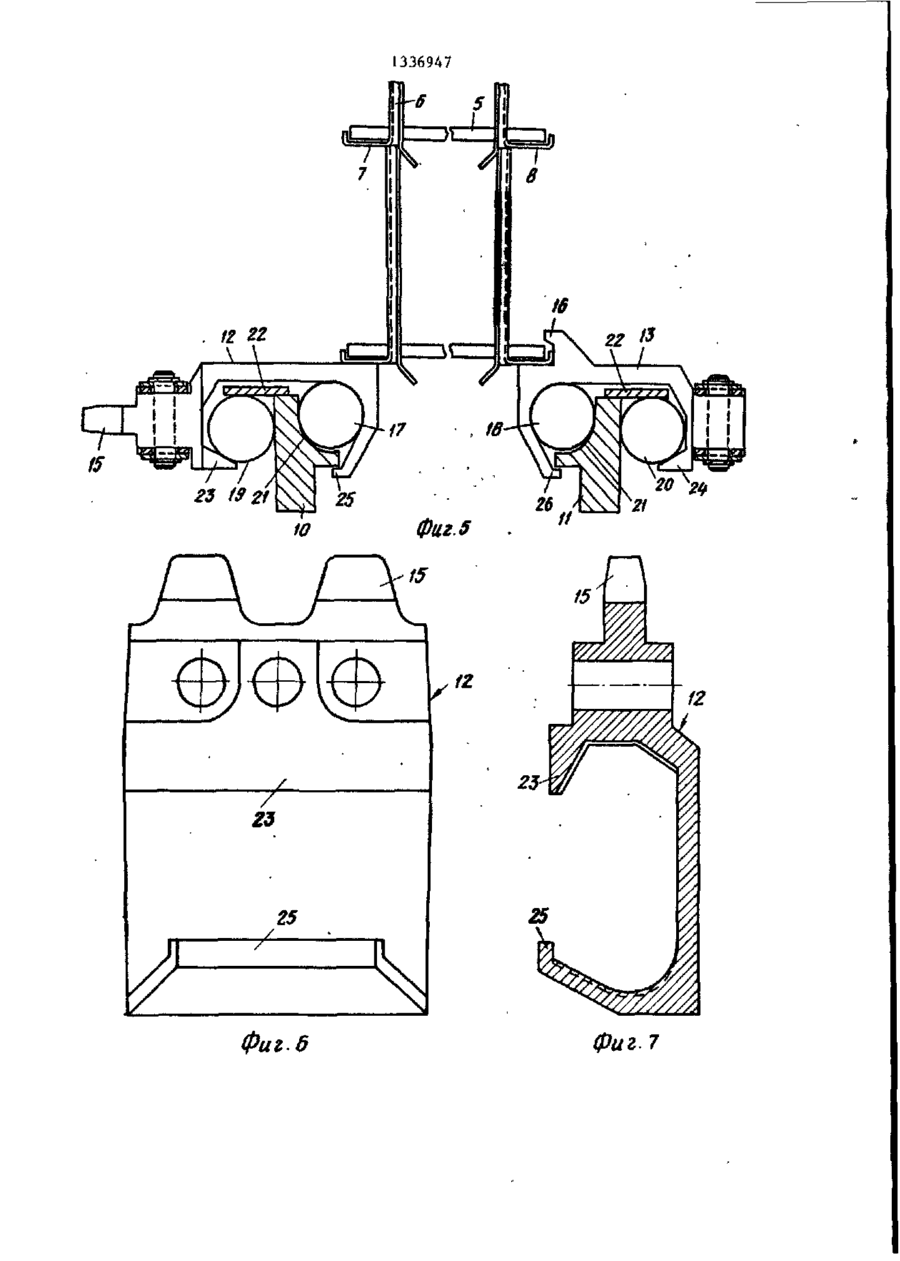

9. Установка по пп. 1, 6-8, отличающаяся тем, что цепи бесконечного конвейерного элемента выпол­нены в виде перемычки и двух направленных вниз фланцев, снабженных на свободных концах опора­ми для бесконечных рядов шариков.

Текст

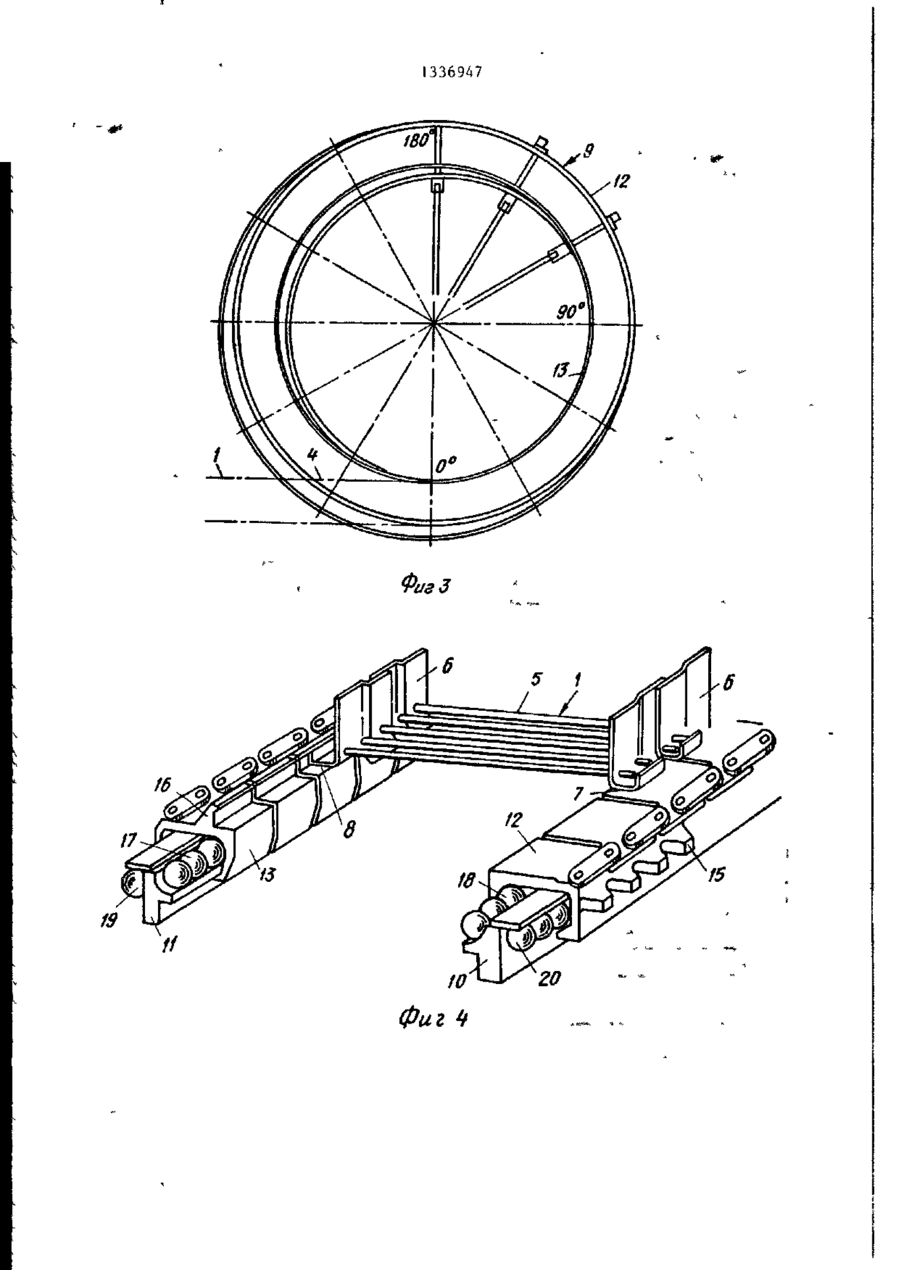

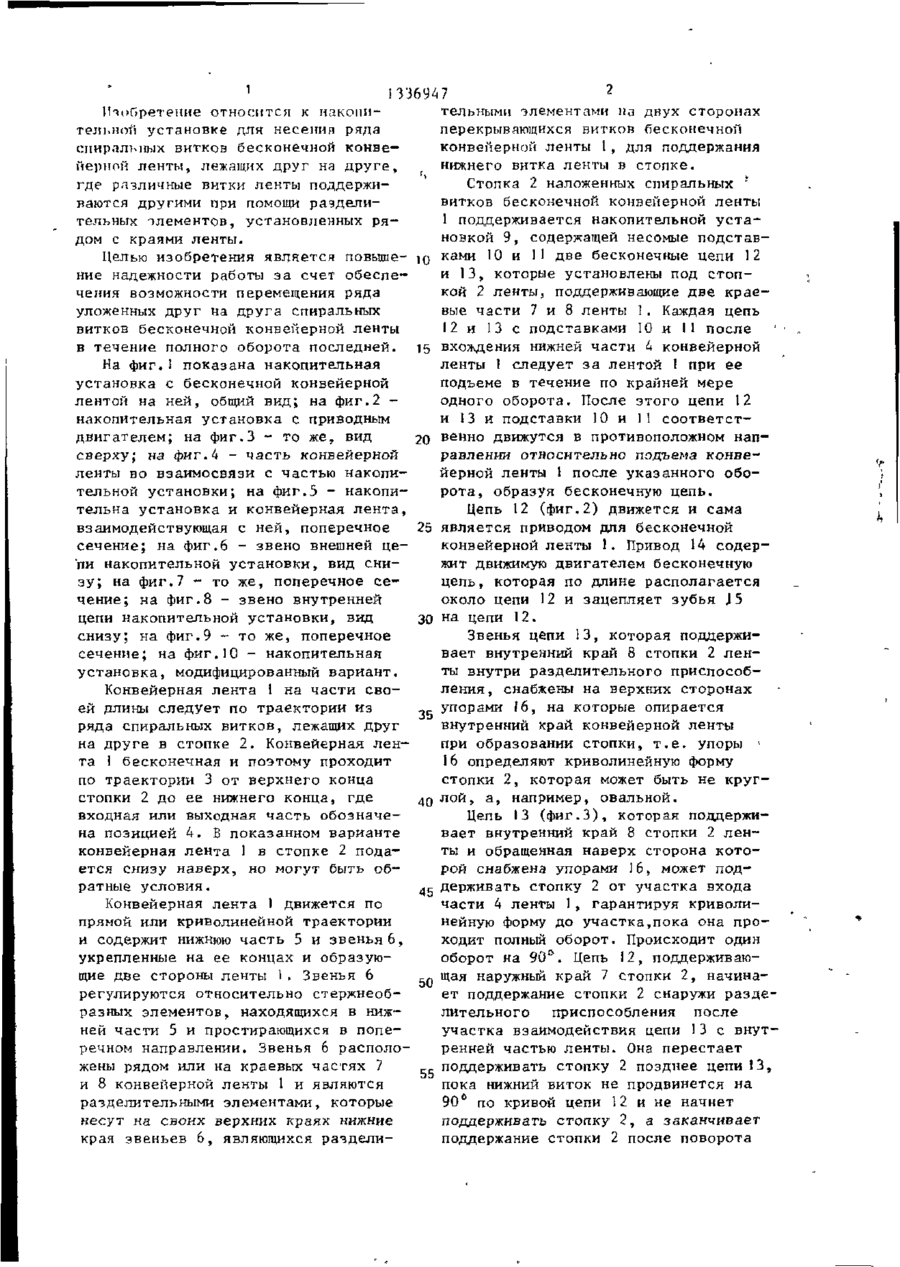

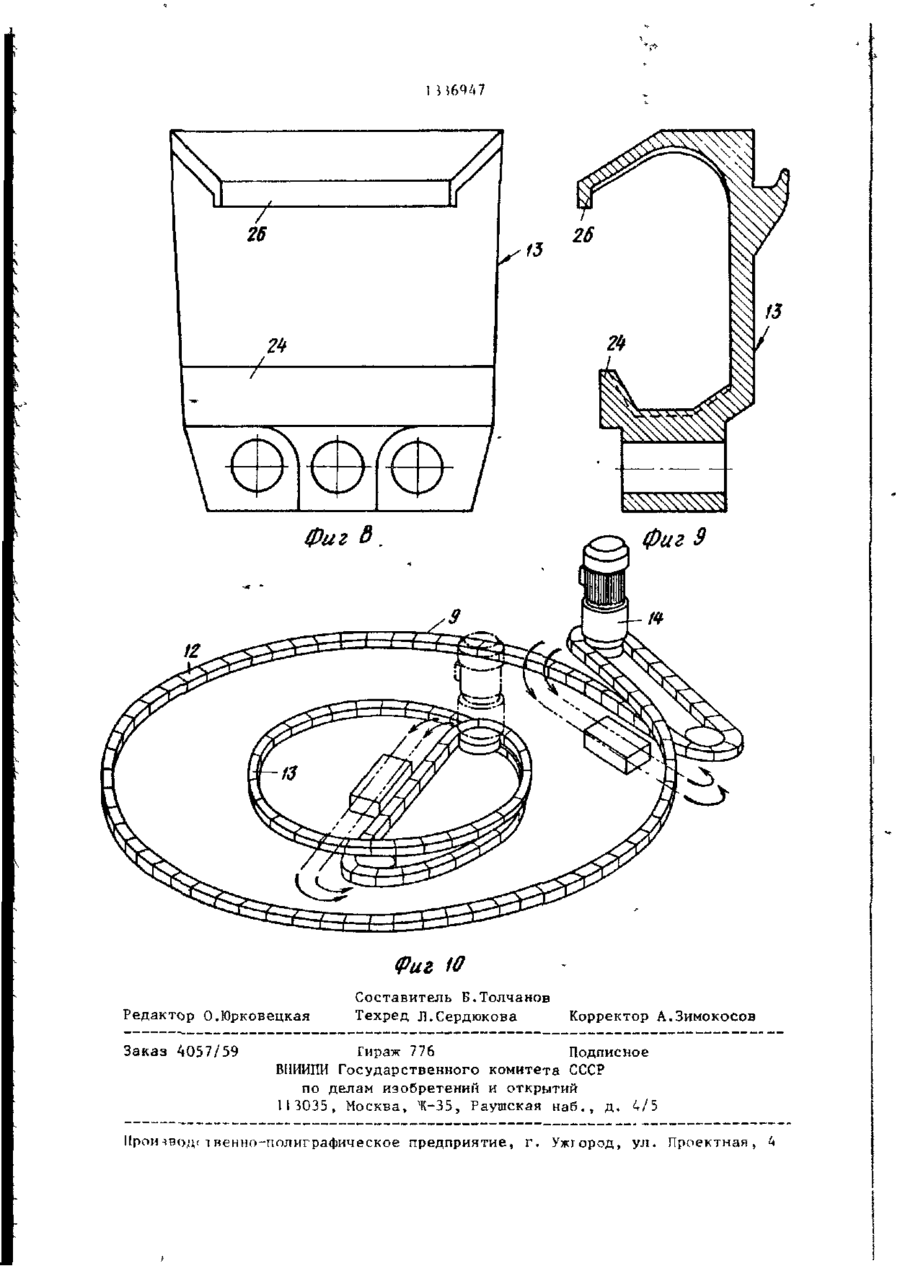

Изобретение относится к конвейерному транспорту и позволяет повысить надежность работы установки за счет обеспечения возможности перемещения ряда уложенных друг на друга спиральных витков бесконечной конвейерной ленты (БКЛ) в течение полного оборота БКЛ. Витки БКЛ поддерживаются другими витками через разделитель1 ные элементы, установленные по краям БКЛ. Она уложена на бесконечный конвейерный элемент в виде двух цепей 3 2 и 13, установленных на подставках с возможностью взаимодействия с крае1 и—• выми частями БКЛ. Цепи 12 и 13 и подставки выполнены по восходящей винтовой траектории на участке по крайней мере их полного оборота, переходящей в опускной участок. Зацепление привода 14 с конвейерным элементом выполнено в виде смонтированных по крайней мере на одной цепи 12 зубьев, На цепи 13, взаимодействующей с внутренней частью БКЛ, размещены упоры с возможностью поддержания БКЛ от участка принятия БКЛ криволинейной формы до участка, когда она сделает полный оборот. Цепь 12, взаимодействующая с внешней частью БКЛ, установлена с возможностью взаимодействия с БКЛ позднее начала и конца участка взаимодействия цепи 13 с внутренней частью БКЛ. Обе цепи 12 н 13 установлены также с возможностью одновременного взаимодействия с БКЛ в течение полного оборота. Между каждой цепью и подставкой размещены основной и дополнительный бесконечные ряды шариков. Подставка включает две роликовые боковые дорожки для рядов шариков , а цепи I2 и 13 выполнены в виде перемычки и двух направленных вниз фланцев, снабженных на свободных концах опорами для рядов шариков.8 э.п. ф-лы, 10 ил. п — W 00 о» CD 1 2 133694 7 тельными элементами на двух сторонах IHобретение относится к накопиперекрывающихся витков бесконечной тельной установке для несения ряда конвейерной ленты 1, для поддержания спиральных витков бесконечной конвенижнего витка ленты в стопке. йерной ленты, лежащих друг на друге, ; где различные витки ленты поддержиСтопка 2 наложенных спиральных ваются другими при помощи разделивитков бесконечной конвейерной ленты тельных элементов, установленных ря1 поддерживается накопительной устадом с краями ленты. новкой 9, содержащей несомые подставЦелью изобретения является повыше- ю ками 10 и 11 две бесконечные цепи 12 и 13, которые установлены под стопние надежности работы за счет обеспекой 2 ленты, поддерживающие две краечения возможности перемещения ряда вые части 7 и 8 ленты 1. Каждая цепь уложенных друг на друга спиральных 12 и 13 с подставками 10 и 11 после витков бесконечной конвейерной ленты в течение полного оборота последней. 15 вхождения нижней части 4 конвейерной ленты 1 следует за лентой 1 при ее На фиг.I показана накопительная подъеме в течение по крайней мере установка с бесконечной конвейерной одного оборота. После этого цепи 12 лентой на ней, общий вид; на фиг.2 и 13 и подставки 10 и 11 соответстнакопительная установка с приводным двигателем; на фиг.З - то же, вид 20 венно движутся в противоположном направлении относительно подъема конвесверху; на фиг.4 - часть конвейерной йерной ленты 1 после указанного оболенты во взаимосвязи с частью накопирота, образуя бесконечную цепь. тельной установки; на фиг.5 - накопительна установка и конвейерная лента, Цепь 12 (фиг.2) движется и сама взаимодействующая с ней, поперечное 25 является приводом для бесконечной сечение; на фиг.6 - звено внешней цеконвейерной ленты 1. Привод 14 содерпи накопительной установки, вид снижит движимую двигателем бесконечную зу; на фиг.7 - то же, поперечное сецепь, которая по длине располагается чение; на фиг.8 - звено внутренней около цепи 12 и зацепляет зубья J5 цепи накопительной установки, вид 30 на цепи 12. снизу; на фиг.9 - то же, поперечное Звенья цепи 13, которая поддержисечение; на фиг.10 - накопительная вает внутренний край 8 стопки 2 ленустановка, модифицированный вариант. ты внутри разделительного приспособления, снабжены на верхних сторонах Конвейерная лента 1 на части своупорами 16, на которые опирается ей длины следует по траектории из 35 внутренний край конвейерной ленты ряда спиральных витков, лежащих друг при образовании стопки, т.е. упоры * на друге в стопке 2. Конвейерная лен16 определяют криволинейную форму та 1 бесконечная и поэтому проходит стопки 2, которая может быть не кругпо траектории 3 от верхнего конца лой, а, например, овальной. стопки 2 до ее нижнего конца, где Цепь 13 (фиг.З), которая поддерживходная или выходная часть обозначевает внутренний край 8 стопки 2 ленна позицией 4. В показанном варианте ты и обращенная наверх сторона котоконвейерная лента 1 в стопке 2 подарой снабжена упорами 16, может подется снизу наверх, но могут быть обдерживать стопку 2 от участка входа ратные условия. части 4 ленты 1, гарантируя криволиКонвейерная лента 1 движется по нейную форму до участка,пока она пропрямой или криволинейной траектории ходит полный оборот. Происходит один и содержит нижнюю часть 5 и звенья 6, оборот на 9 0 & . Цепь 12, поддерживаюукрепленные на ее концах и образующая наружный край 7 стопки 2, начинащие две стороны ленты 1. Звенья 6 50 ет поддержание стопки 2 снаружи раздерегулируются относительно стержнеоблительного приспособления после разных элементов, находящихся в нижучастка взаимодействия цепи 13 с внутней части 5 и простирающихся в поперенней частью ленты. Она перестает речном направлении. Звенья 6 располоподдерживать стопку 2 позднее цепи 13, жены рядом или на краевых частях 7 55 пока нижний виток не продвинется на и 8 конвейерной ленты 1 и являются 90° по кривой цепи 12 и не начнет разделительными элементами, которые поддерживать стопку 2, а заканчивает несут на своих верхних краях нижние поддержание стопки 2 после поворота края звеньев 6, являющихся раздели з 4 336947 ная цепь для привода. Стрелки на на 9 0 а . Две цепи 12 и 13, таким обрафиг.10 показывают, что шарики, взаизом, могут одновременно поддерживать модействуя с цепями 12 и 13, не ленту в стопке 2 во время полного должны постоянно следовать за цепяоборота. ми, а могут прямо передаваться от Между цепями 12 и 13 и их подставнаивысшей к наинизшей точке поддерками 10 и 11 установлен по меньшей жания. Это уменьшает количество тремере один бесконечный ряд шариков 17 буемых шаров. В предлагаемом устройи 18 соответственно, чтобы облегчить стве легко заменять шарики, в то же перемещение цепей вдоль подставок. 10 время можно подавать шарики так, что Цепи 12 и 13, поддерживающие конони располагаются на расстоянии друг вейерную ленту J, эксцентрично нагруот друга. жены краевыми частями 7 и 8 соответственно ленты 1, когда цепи движутся 15 Ф о р м у л а и з о б р е т е н и я в зацепление с краевыми частями или из него. Для предотвращения бокового 1. Накопительная установка для наклона цепей 12 и 13 из-за эксцентнесения ряда уложенных друг на друга ричного нагружения они взаимодейстспиральных витков бесконечной конвевуют по меньшей мере с одним дополнийерной ленты, включающая бесконечный тельным бесконечным рядом шариков 19 20 конвейерный элемент, на который улои 20 соответственно, который установжена бесконечная конвейерная лента, лен между цепью и подставкой, чтобы витки которой поддерживаются другими устранить боковой наклон. Подставки витками через разделительные элемен10 и 11, таким образом, включают две роликовые боковые дорожки 21 и 22 25 ты, установленные по краям бесконечной конвейерной ленты, и привод, свядля бесконечных рядов роликов. Дорожзанный через зацепление с бесконечка 21 обращена к поддерживающей краеным конвейерным элементом, который вой части конвейерной ленты 1 и напустановлен на поддерживающих его под* равлена вверх, она предназначена для ряда шариков, облегчающих перемеще30 ставках, о т л и ч а ю щ а я с я тем, что, с целью повышения надежносние цепи. Дорожка 22, обращенная от ти работы за счет обеспечения возможконвейерной ленты I, направлена вниз ности перемещения ряда уложенных друг и предназначена для ряда шариков, кона друга спиральных витков бесконечторые предотвращают боковой наклон ной конвейерной ленты в течение полцепи и на которые опираются нижние 35 ного оборота последней, бесконечный фланцы 23 и 24 цепей 12 и 13. конвейерный элемент выполнен в виде Звенья цепей 12 и 13 имеют У-обдвух цепей, установленных на подставразное поперечное сечение с направках с возможностью взаимодействия с ленной вверх перемычкой, противопокраевыми частями бесконечной конвеложные фланцы 23, 25 и 24, 26 соот40 йерной ленты, при этом цепи и подветственно расположены на свободных ставки выполнены по восходящей винконцах У-образных сторон и направлетовой траектории на участке по крайны вниз. Шарики J9 и 20, предотвраней мере их полного оборота, перехощающие боковой наклон цепей, опираютдящей в опускной участок. ся на внутренние части одного из фланцев 23 и 24 соответственно. 2. Установка по п.1, о т л и По сравнению с накопительной усч а ю щ а я с я тем, что зацепление тановкой 9 (фиг.2), где возвращаюпривода с бесконечным конвейерным щиеся части двух цепей 12 и 13, двиэлементом выполнено в виде смонтирожущиеся обратно направлению подъема ванных по крайней мере на одной цепи 50 конвейерной ленты 1, следуют за часзубьев. тями цепей 12 и 13, поддерживающими 3. Установка по п.1, о т л и ленту 1, возвращающиеся части двух ч а ю щ а я с я тем, что одна из цепей 12 и 13 (фиг.10) движутся по цепей снабжена упорами, установленнызначительно более ограниченным траекми на обращенных вверх ее сторонах 5& ториям. По крайней мере одна цепь с возможностью взаимодействия с одцепь 12 (желательно и цепь 13) двиним краем конвейерной ленты. жется при помощи привода 14, поэтому 4. Установка по пп.1 и 3 , о т не требуется дополнительная бесконечл и ч а ю щ а я с я тем, что упоры 6 336947 ным между каждой цепью и подставкой размещены на цепи, взаимодействующей бесконечным рядом шариков, с внутренней частью бесконечной кон7. Установка по пп.1 и 6, о т вейерной ленты с возможностью поддер лич а ю щ а я с я тем, что бескожания последней от участка принятия нечный конвейерный элемент снабжен бесконечной конвейерной лентой криразмещенным между каждой цепью и подволинейной формы до участка, когда ставкой дополнительным бесконечным она сделает полный оборот, а цепь, рядом шариков. взаимодействующая с внешней частью бесконечной конвейерной ленты, уста- 10 8, Установка по пп.1, 6 и 7, о т новлена с возможностью взаимодейстл и ч а ю щ а я с я тем, что каждая*/ вия с последней позднее начала и кон подставка выполнена с двумя боковыми ца участка взаимодействия цепи с дорожками для основного и дополнивнутренней частью бесконечной контельного бесконечных рядов шариков, вейерной ленты. 15 при этом рабочие поверхности дорожек 5. Установка по пп.1 и 4, о т подставок, обращенных одна к другой, л и ч а ю щ а я с я тем, что цели, направлены вверх, а рабочие поверхвзаимодействующие с внутренней и ности других двух дорожек направлены внешней частями бесконечной конвейер вниз. ной ленты, установлены с возможно2о 9. Установка по пп.1, 6-8, о т стью одновременного взаимодействия л и ч а ю щ а я ся тем, что цепи с последней в течение полного оборобесконечного конвейерного элемента та. выполнены в виде перемычки и двух направленных вниз фланцев, снабжен6. Установка по п.1, о т л и ч а ю щ а я с я тем, что конечный 25 ных на свободных концах опорами для конвейерный элемент снабжен размещенбесконечных рядов шариков. Фиг і 336947 9 /2 Фиг 3 to 11 Фиг Фиг.6 Фиг. 7 M6W Фиг Редактор О.Юрковецкая Заказ 4057/59 Составитель Б.Толчанов Техред Л.Сердюкова Корректор А.Зимокосов Тираж 776 Подписное БНИИГШ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, 41-35, Раушская наб. , д. 4/ Прошвод( і венно-полиграфическое предприятие, г. Ужгород, ул. Проектная,

Дивитися

Додаткова інформація

Назва патенту англійською

Storage machine for bearing of a number of spiral turns of infinite conveyor belt

Назва патенту російською

Накопительная установка для несения ряда уложенных друг на друга спиральных витков бесконечной конвейерной ленты

МПК / Мітки

МПК: B65G 17/00

Мітки: незкінченної, покладених, одного, витків, накоплююча, спіральних, стрічки, несення, ряду, установка, конвеєрної
