Масляна помпа для двотактних двигунів внутрішнього згоряння

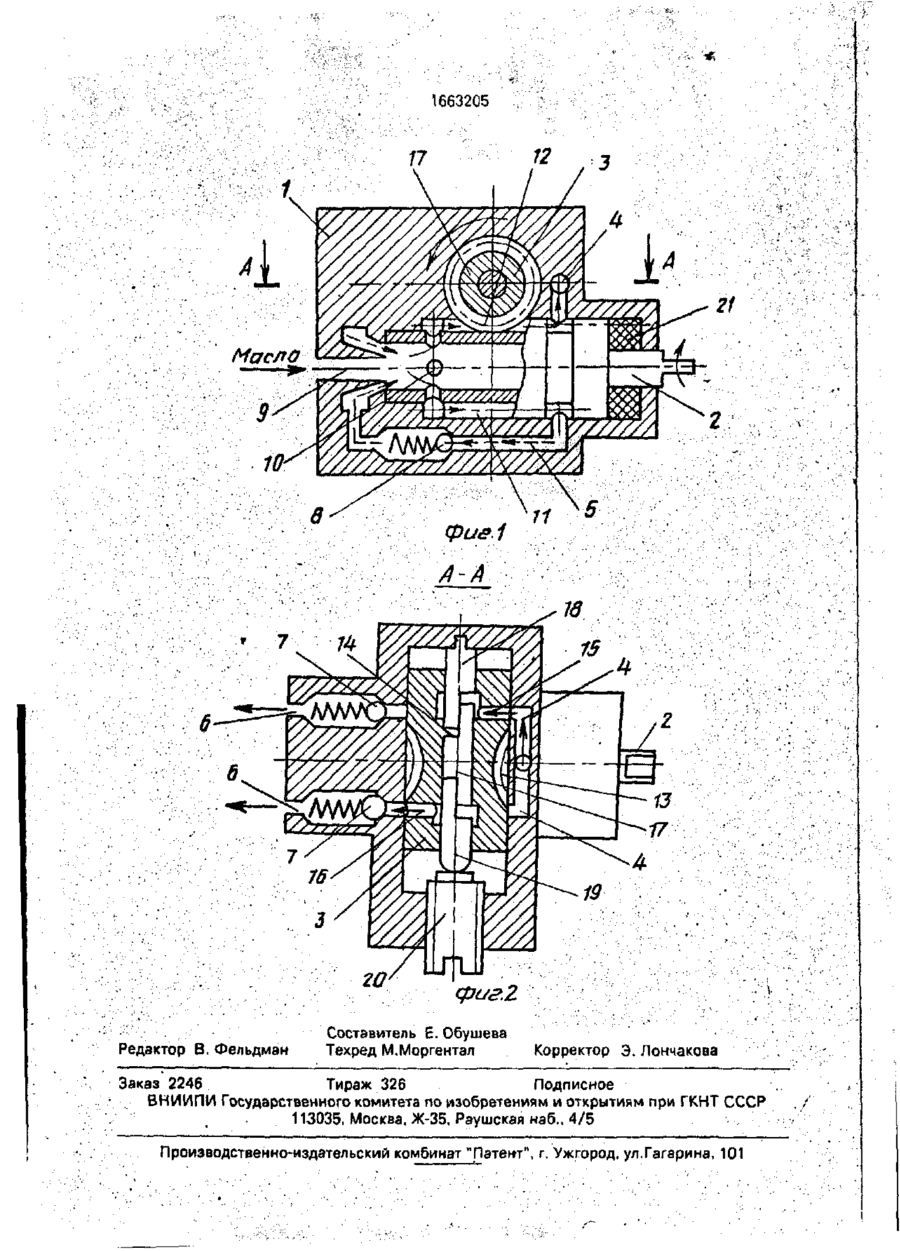

Изобретение относится к машиностроению, а более конкретно к микродозирующим устройствам систем раздельной смазки двухтактных ДВС. Насос имеет простую конструкцию и позволяет повысить стабильность и точность микродозирования Маслонасос содержит корпус 1, в котором размещены ведущий валик 2, ведомый распределитель 3, в осевом отверстии которого размещен плунжер 17, плавающий между двух упоров с регулирующим устройством Впускной канал 9 сообщен с нагнетательным каналом (4, 5) через радиальные отверстия 10 с ВИНТОВОЙ "ервячной нарезкой 11, входящей в червячное зацепление 12 с золотниковой втулкой 3 1 з п ф-лы, 2 ил. 1Л С Изобретение относится к машиностроению, в частности к микродозирующим устройствам системы раздельной смазки двухтактных двигателей внутреннего сгорания. Цель изобретения - повышение стабильности и точности микродозирования. На фиг. 1 показан маслонасос для двухцилиндрового ДВС, продольный разрез; на фиг. 2 - сечение А-А на фиг. 1. Насос содержит корпус 1, в цилиндрических расточках которого размещены ведущий червячный валик 2 и ведомый распределитель 3, нагнетательный канал (4, 5) и отводящий канал 6 с обратным клапаном 7. Канал (4, 5) через редукционный клапан 8 сообщен с впускным каналом 9, а канал 6 через обратный клапан 7 - е двигателем. Валик 2 выполнен полым, з впускной канал 9 выполнен в корпусе соосно валику. а в последнем выполнены радиальные отверстия 10 перед зоной зацепления с распределителем 3 Канал 9 через отверстия 10 сообщен с винтовой нарезкой 11, входящей с зубчатое зацепление 12 с сегментной нарезкой 13 распределителя 3. Осевое отверстие 14 распределителя 3 сообщено радиальными каналами 15. 16 в распределителе 3 с каналами 4 и 6 В отверстии 14 размещен плавающий плунжер 17 между упорами 18, 19, причем упор 18 зафиксирован относительно корпуса насоса, а упор 13 контактирует с регулирующим устройством. Каналы 15, 16 в распределителе выполнены так, что их оси перпендикулярны оси плунжера и смещены относительно плоскости, проходящей через ось червячного валика. На торцах плунжера 17 и взаимодействующих с ним торцах упоров 18 19 выполнены пазы, обра со ю О ел 1663205 атации показал надежность в работе и вызующие взаимосовмещаемые выступы и сокую стабильность микродозирования. впадины, Червячный валик 2 снабжен манжетным уплотнением 21, Масломзсос работает следующим обраФормула изобретения зом, 5 1. Масляный насос для двухтактных двигателей внутреннего сгорания, содержащий Масло через канал 9 и радиальные откорпус, в цилиндрических расточках котороверстия 10 червячного валика 2 поступает к го размещены ведущий червячный валик и винтовой червячной нарезке 11 в зоне зубвзаимодействующий с ним распределитель чатого зацепления 12. Зубчатая сегментная нарезка 13 отсекает масло в винтовом витке 10 с зубчатой нарезкой на его опорной цилиндрической поверхности, плунжер, установчервячной нарезки 11, перемещая масло о ленный в расточке распределителя с подводящий канал (4,5), давление в котором возможностью ограниченного перемещеподдерживается редукционным клапаном 8. Масло из канала 4 через радиальный ка- ** ния, впускной нагнетательный и отводящий нал 15 поступает в осевое отверстие 14 меж- 15 каналы, о т л и ч а ю щ и й с я тем, что, с целью повышения стабильности и точности микроду упором 18 и плавающим плунжером 17, дозирования, впускной канал выполнен в который, перемещаясь до упора 19, вытескорпусе соосно червячному валику, последняет дозу масла через радиальный канал 16, ний выполнен полым и снабжен радиальйыобратный клапан 7 и отводящей канал 6 к ДВС. После поворота распределителя 3 на 20 ми отверстиями перед зоной зацепления с распределителем, зубчатая нарезка выпол180°С цикл повторяется, но в обратной понена сегментной в соответствии с наружследовательности. Масло подается через ным диаметром валика и расположена радиальный канал 16 и перемещает плавамежду цилиндрическими опорами распреющий плунжер 17 от упора 19 к упору 18, вытесняя дозу масла через радиальный ка- 25 делителя, при этом впускной канал связан с нагнетательным через радиальные отвернал 15, обратный клапан 7 и отводящий кастия о валике и зубчатое зацепление, а в нал к двигателю. распределителе выполнены каналы, оси коДоза масла задается регулирующим усторых перпендикулярны оси плунжера и тройством 20 и определяется величиной засмещены относительно полости, проходязора между упорами 18, 19 и плунжером 17. 30 щей через ось червячного валика в противо-. Невращающийся относительно корпуса положные стороны. плавающий плунжер и два упора исключают возможность их зависания даже при незначи2. Насос по п. 1, о т л и ч а ю щ и й с я тельных перепадах давления, обеспечивая тем, чго ограничители перемещения плунтем самым стабильность микродозироианич 35 жера выполнены в виде упоров, один из которых зафиксирован относительно корпуПредлагаемый маслопасос обладает са, на торцах плунжера и соответствующих простотой конструктивного решения. В нем им торцах упоров выполнены пазы, образуотсутствуют как детали кулачкового привоющие взаимосовмещаемые выступы и впада, так и детали нагнетательного иасоса Маслонасос в процессе длительной эксплу- АО дины. 1663205 20 Редактор В.Фельдман Составитель В. Обушева Техред М.Моргентал Корректор Э. Лончакова Заказ 2246 Тираж 326 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035. Москва. Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород. ул.Гагарина, 101
