Пристрій для контролю вологості тканини

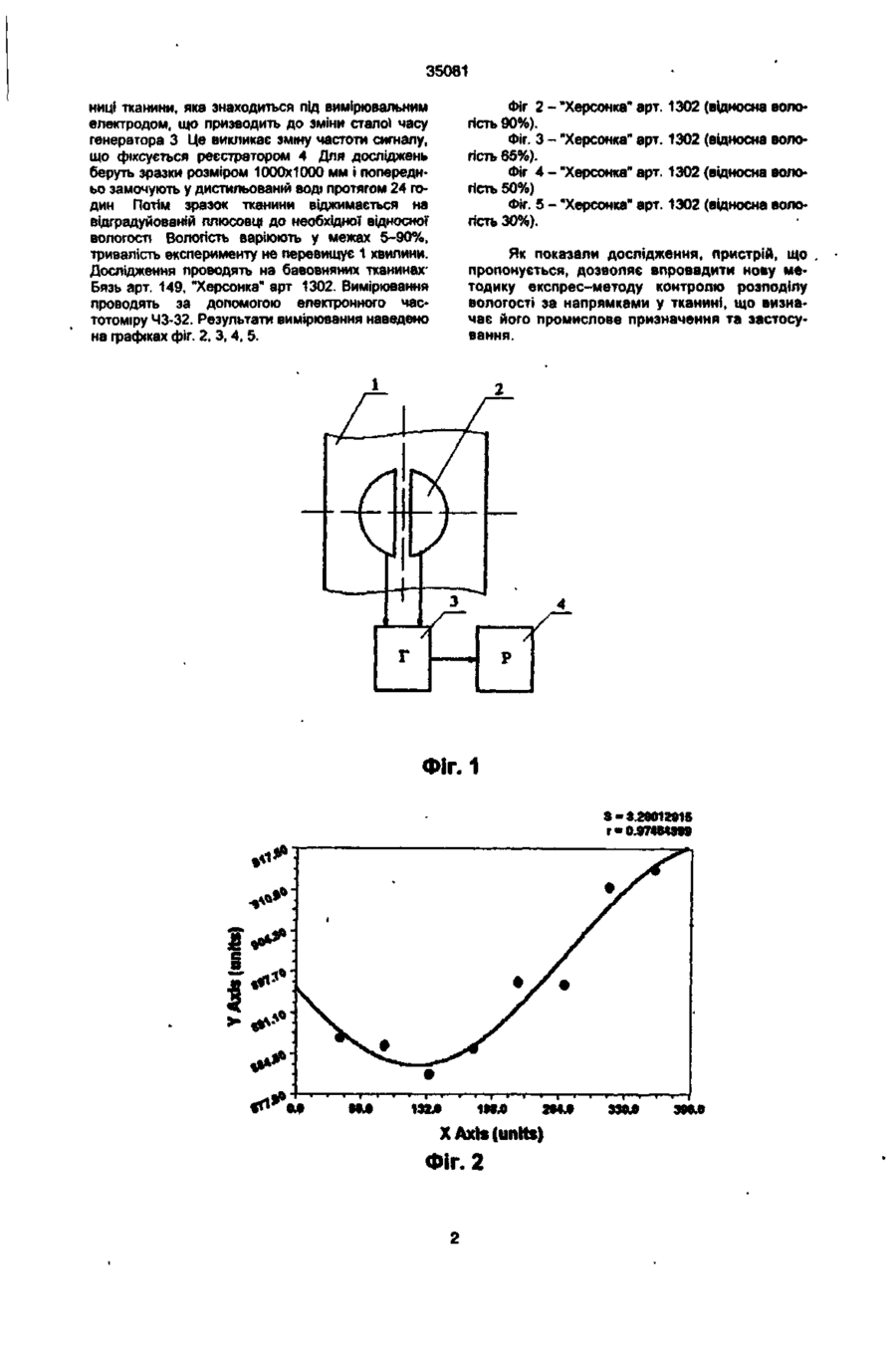

Пристрій для контролю вологості тканини, що складається з вимірювального електроду, розташованого на фіксованій відстані від поверхні тканини, генератора, реєстратора, який відрізняється тим, що вимірювальний електрод виконано у вигляді двох пластинчатих напівкругів із зазором між ними і встановлений з можливістю повороту, та підключений до входів генератора, зібраного на базі двох елементів АБО-НІ, вихід якого з'єднаний з реєстратором частоти. Винахід має відношення до текстильної промисловості, зокрема до пристроїв контролю вологості тканини на заключній стадії її обробки (сушка, фарбування, вибілювання) на устаткуванні оздоблювального виробництва. Прототипом запропонованого технічного рішення є пристрій для контролю перекосу утоку £ тканинах (А.С. СРСР to 1775517). Пристрій складається з випромінювача, приймачів випромінювання, які розташовані діаметрально протилежно відносно випромінювача і розташовані на однаковій відстані один від одного, двох суматорів, входи кожного з яких зв'язані з відповідними діаметрально протилежно розташованими приймачами випромінювання, а входи підключені до відповідних входів віднімача, зв'язаного з реєстратором, джерела живлення, який виконує роль генератора, вихід якого підключено до випромінювача. Згаданий пристрій можна використовувати і для контролю загальної вологості тканини тому, що амплітуда сигналу на вимірювальних електродах залежить від вологості. Але такий пристрій не дозволяє контролювати вологість вздовж основи та утоку тканини. Мета винаходу - створення пристрою для контролю вологості тканини, конструктивні особливості якого створили б можливість контролювати вологість у заданому напрямку. Це досягається тим, що у пристрої, який складається з вимірювального електроду, розташованого на фіксованій відстані від поверхні тканини, генератора, реєстратора, який відрізняється тим, що вимірювальний електрод виконано у вигляді двох пластинчатих напівкругів із зазором між ними і встановлений з можливістю повороту, та підключений до входів генератора, зібраної на базі двох елементів АБО-НІ, вихід якого з'єднаний з реєстратором частоти. У протилежність прототипу, який здатен вимірювати загальну вологість, пристрій, що пропонується, дає можливість вимірювати вологість у заданому напрямку на тканині. Відповідно до винаходу наявність у давачі вимірювального електроду у вигляді двох пластинчатих напівкругів із зазором між ними і можливістю повертатися у заданому напрямку дозволяє розглядати його як конденсатор, ємність та тангенс кута втрат якого залежать від орієнтації давача відносно ниток тканини. Така конструкція вимірювального електроду утворює ланцюжок, що задає період коливань генератора, вихід якого на відміну від прототипу з'єднаний із входом реєстратора частоти, що забезпечує роботу схеми в автогенераторному режимі, який залежить від вологості кожної точки тканини заданого напрямку. На фіг. 1 показана схема реалізації запропонованого пристрою. Тканина 1 знаходиться у площині, паралельній площині розташування вимірювального електроду 2. Вимірювальний електрод розташований на фіксованій відстані рід тканини з можливістю повороту і в сукупності з тканиною являють собою ланцюжок, що задає час коливань генератора 3 прямокутних імпульсів. Вихід генератора з'єднано із входом реєстратора частоти 4. Пристрій працює наступним чином. В залежності від кута повороту вимірювального електроду 2 відносно тканини 1 змінюється повний опір діль со 00 о ю со 35081 Фіг 2 гість 90%). Фіг. З гість 65%). Фіг 4 гість 50%) Фіг. 5 гість 30%). ниці тканини, яка знаходиться під вимірювальним електродом, що призводить до зміни сталої часу генератора 3 Це викликає зміну частоти сигналу, що фіксується реєстратором 4 Для досліджень беруть зразки розміром 1000x1000 мм і попередньо замочують у дистильованій воді протягом 24 годин Потім зразок тканини віджимається на відградуйованій плюсовці до необхідної відносної вологості Вологість варіюють у межах 5-90%, тривалість експерименту не перевищує 1 хвилини. Дослідження проводять на бавовняних тканинахБязь арт. 149, "Херсонка" арт 1302. Вимірювання проводять за допомогою електронного частотоміру 43-32. Результати вимірювання наведено на графіках фіг. 2, 3, 4, 5. "Херсонка" арт. 1302 (відносна воло"Херсонка" арт. 1302 (відносна воло"Херсонка" арт. 1302 (відносна воло"Херсонка" арт. 1302 (відносна воло Як показали дослідження, пристрій, що пропонується, дозволяє впровадити нову методику експрес-методу контролю розподілу вологості за напрямками у тканині, що визначає його промислове призначення та застосування. ФІГ. 1 S-3.2901291S г-0.97484999 132J9 1910 2M.Q X Axis (units) Фіг. 2 то 399.0 35081 «•161.21820677 г-0*600476* 66.0 132.0 1ВІ.0 294.0 ЭЭО.О ЭИ.0 X Axis (units) Фіг. З S - 98.06847572 г-0.93052568 66.0 1Э2.0 1*6.0 284.0 ЗЭ0.0 396.0 X Axis (units) Фіг. 4 S = 89 42112*38 Г-0.81301971 0.0 66.0 132.6 1М.6 264.6 ЗЭ0.6 5*6.6 » (Units) C Фіг. 5 Тираж 50 екэ Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул. Гагаріна, 101 (03122)3-72-89 (03122)2-57-03 I
