Напрямна втулка напрямного вузла штампу для холодного об’ємного штампування

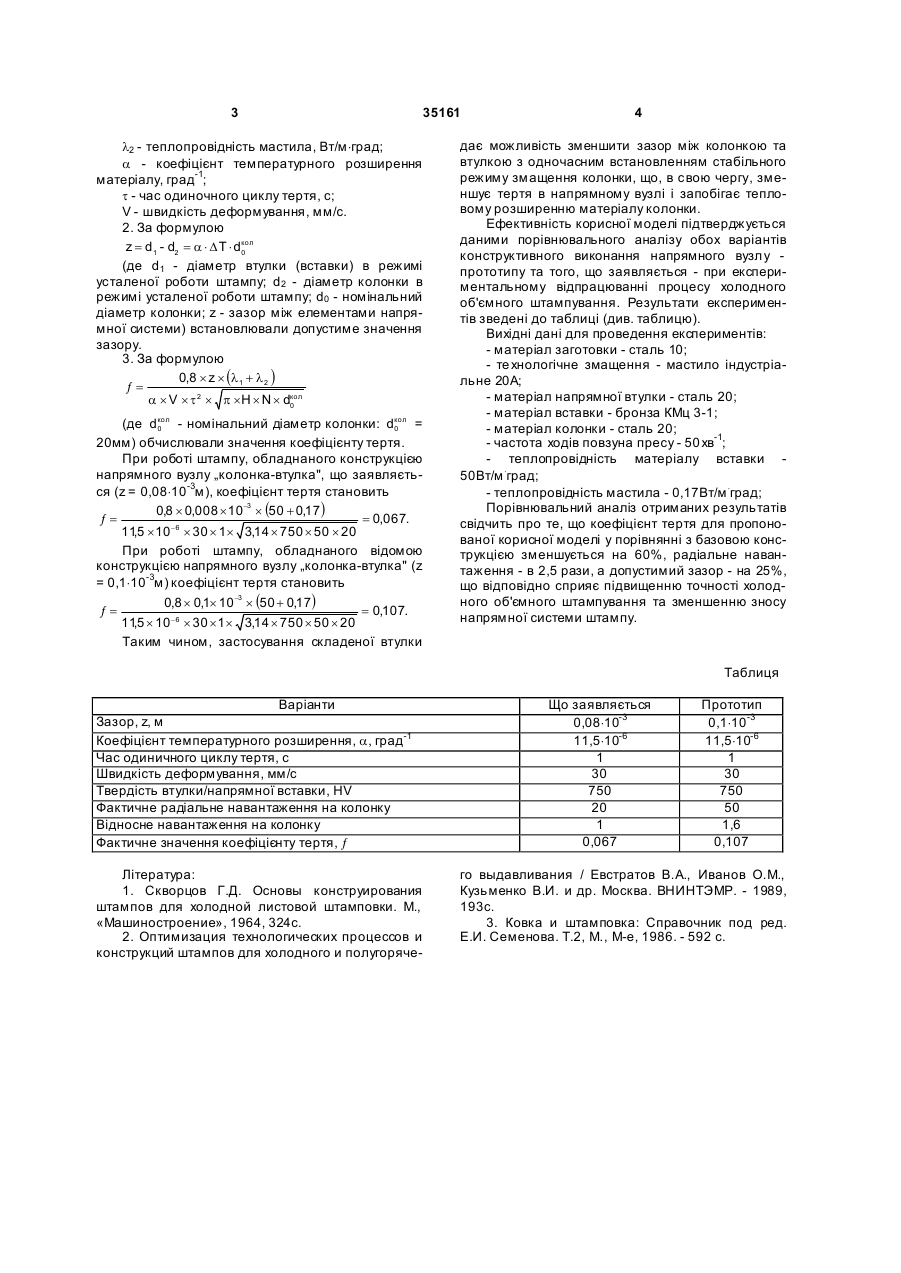

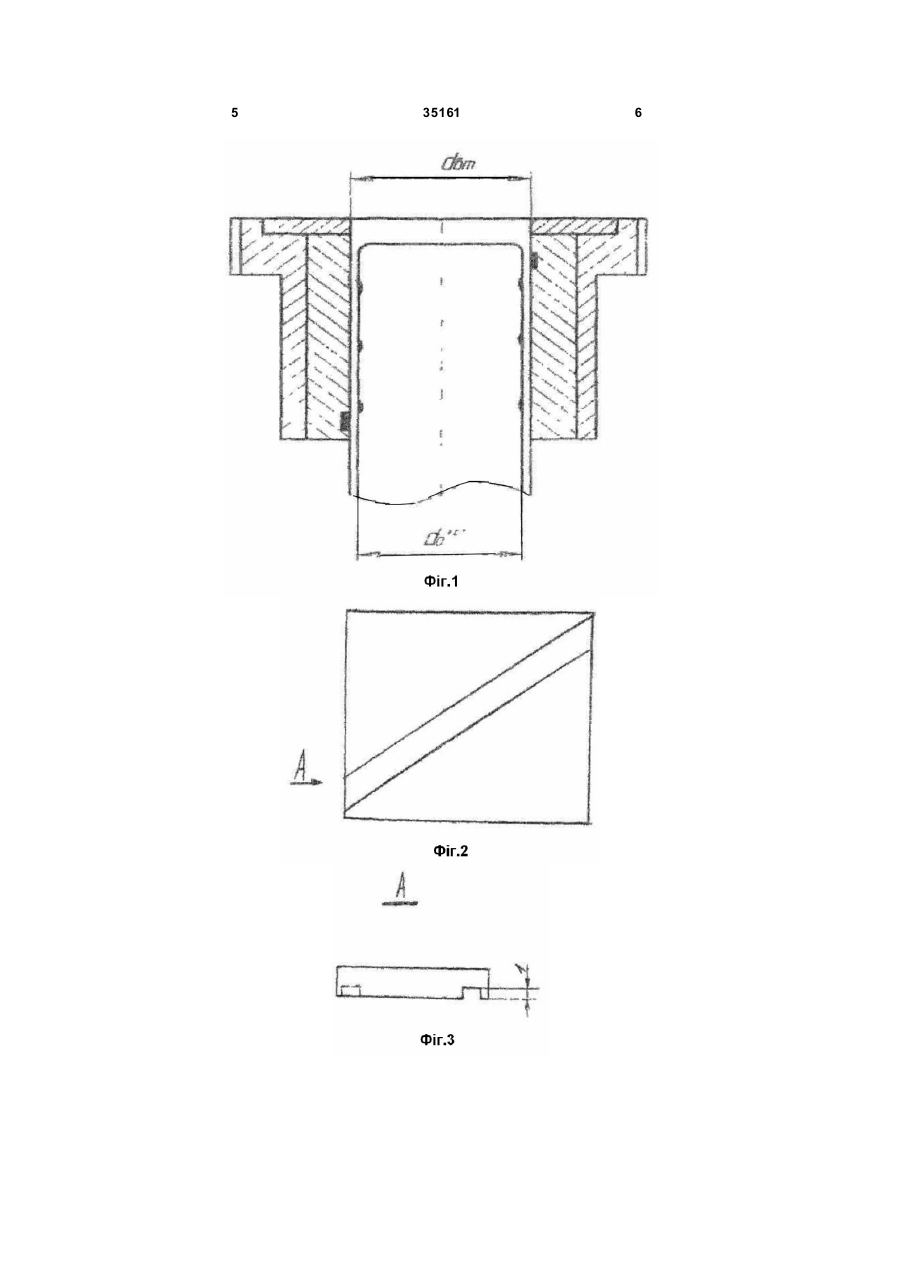

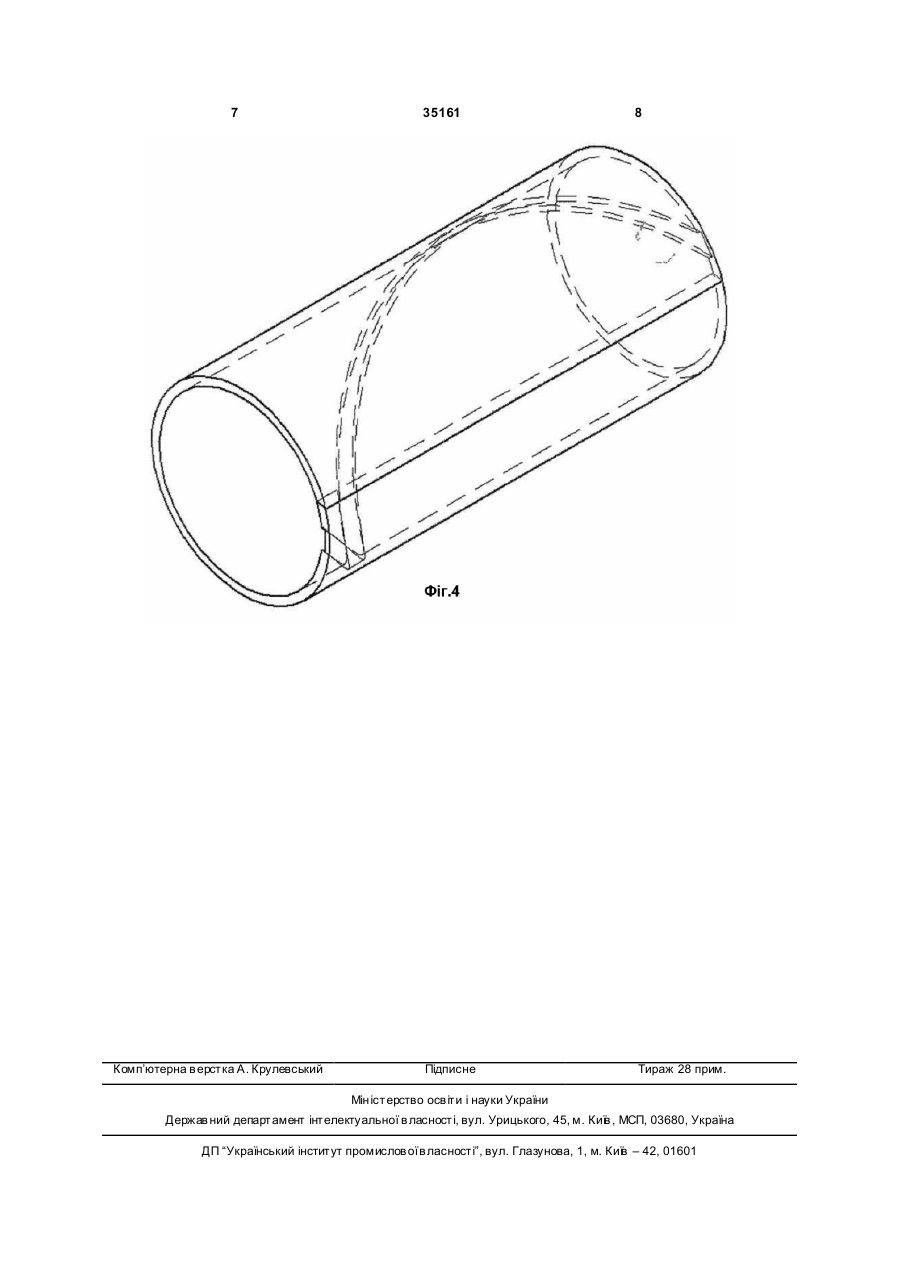

Напрямна втулка напрямного вузла штампу для холодного об'ємного штампування, що армована бронзовою вставкою із канавкою для мастила наприклад, прямокутного перерізу, яка відрізняється тим, що канавка у вставці виконана спіральною, а кут нахилу спіралі та площа перерізу канавки вибрані такими, щоб об'єм порожнини у канавці був максимально можливим. (19) (21) u200714535 (22) 24.12.2007 (24) 10.09.2008 (46) 10.09.2008, Бюл.№ 17, 2008 р. (72) КРИШКІН БОРИС БОРИСОВИЧ, UA, ЗАДНЄПРЯНА АНН А ГРИГОРІВНА, UA (73) КІРОВОГРАДСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ, UA 3 35161 l2 - теплопровідність мастила, Вт/м×град; a - коефіцієнт температурного розширення матеріалу, град-1; t - час одиночного циклу тертя, с; V - швидкість деформування, мм/с. 2. За формулою z = d1 - d2 = a × D T × dкол 0 (де d1 - діаметр втулки (вставки) в режимі усталеної роботи штампу; d2 - діаметр колонки в режимі усталеної роботи штампу; d0 - номінальний діаметр колонки; z - зазор між елементами напрямної системи) встановлювали допустиме значення зазору. 3. За формулою 0,8 ´ z ´ (l 1 + l 2 ) ¦= a ´ V ´ t 2 ´ p ´ H ´ N ´ dкол 0 (де dкол - номінальний діаметр колонки: dкол = 0 0 20мм) обчислювали значення коефіцієнту тертя. При роботі штампу, обладнаного конструкцією напрямного вузлу „колонка-втулка", що заявляється (z = 0,08×10-3м), коефіцієнт тертя становить -3 0,8 ´ 0,008 ´ 10 ´ (50 + 0,17 ) ¦= = 0,067. -6 11 5 ´ 10 ´ 30 ´ 1 ´ 3,14 ´ 750 ´ 50 ´ 20 , При роботі штампу, обладнаного відомою конструкцією напрямного вузлу „колонка-втулка" (z = 0,1×10-3м) коефіцієнт тертя становить -3 0,8 ´ 0,1´ 10 ´ (50 + 0,17 ) ¦= = 0,107. -6 11 5 ´ 10 ´ 30 ´ 1 ´ 3,14 ´ 750 ´ 50 ´ 20 , Таким чином, застосування складеної втулки 4 дає можливість зменшити зазор між колонкою та втулкою з одночасним встановленням стабільного режиму змащення колонки, що, в свою чергу, зменшує тертя в напрямному вузлі і запобігає тепловому розширенню матеріалу колонки. Ефективність корисної моделі підтверджується даними порівнювального аналізу обох варіантів конструктивного виконання напрямного вузлу прототипу та того, що заявляється - при експериментальному відпрацюванні процесу холодного об'ємного штампування. Результати експериментів зведені до таблиці (див. таблицю). Вихідні дані для проведення експериментів: - матеріал заготовки - сталь 10; - те хнологічне змащення - мастило індустріальне 20A; - матеріал напрямної втулки - сталь 20; - матеріал вставки - бронза КМц 3-1; - матеріал колонки - сталь 20; - частота ходів повзуна пресу - 50 хв-1; - теплопровідність матеріалу вставки 50Вт/м ×град; - теплопровідність мастила - 0,17Вт/м ×град; Порівнювальний аналіз отриманих результатів свідчить про те, що коефіцієнт тертя для пропонованої корисної моделі у порівнянні з базовою конструкцією зменшується на 60%, радіальне навантаження - в 2,5 рази, а допустимий зазор - на 25%, що відповідно сприяє підвищенню точності холодного об'ємного штампування та зменшенню зносу напрямної системи штампу. Таблиця Варіанти Зазор, z, м Коефіцієнт температурного розширення, a, град-1 Час одиничного циклу тертя, с Швидкість деформування, мм/с Твердість втулки/напрямної вставки, HV Фактичне радіальне навантаження на колонку Відносне навантаження на колонку Фактичне значення коефіцієнту тертя, ¦ Література: 1. Скворцов Г.Д. Основы конструирования штампов для холодной листовой штамповки. M., «Машиностроение», 1964, 324с. 2. Оптимизация технологических процессов и конструкций штампов для холодного и полугоряче Що заявляється 0,08×10-3 11,5×10-6 1 30 750 20 1 0,067 Прототип 0,1×10-3 11,5×10-6 1 30 750 50 1,6 0,107 го выдавливания / Евстратов В.А., Иванов О.М., Кузьменко В.И. и др. Москва. ВНИНТЭМР. - 1989, 193с. 3. Ковка и штамповка: Справочник под ред. Е.И. Семенова. Т.2, M., М-е, 1986. - 592 с. 5 35161 6 7 Комп’ютерна в ерстка А. Крулевський 35161 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
