Штамп для холодного зворотного видавлювання

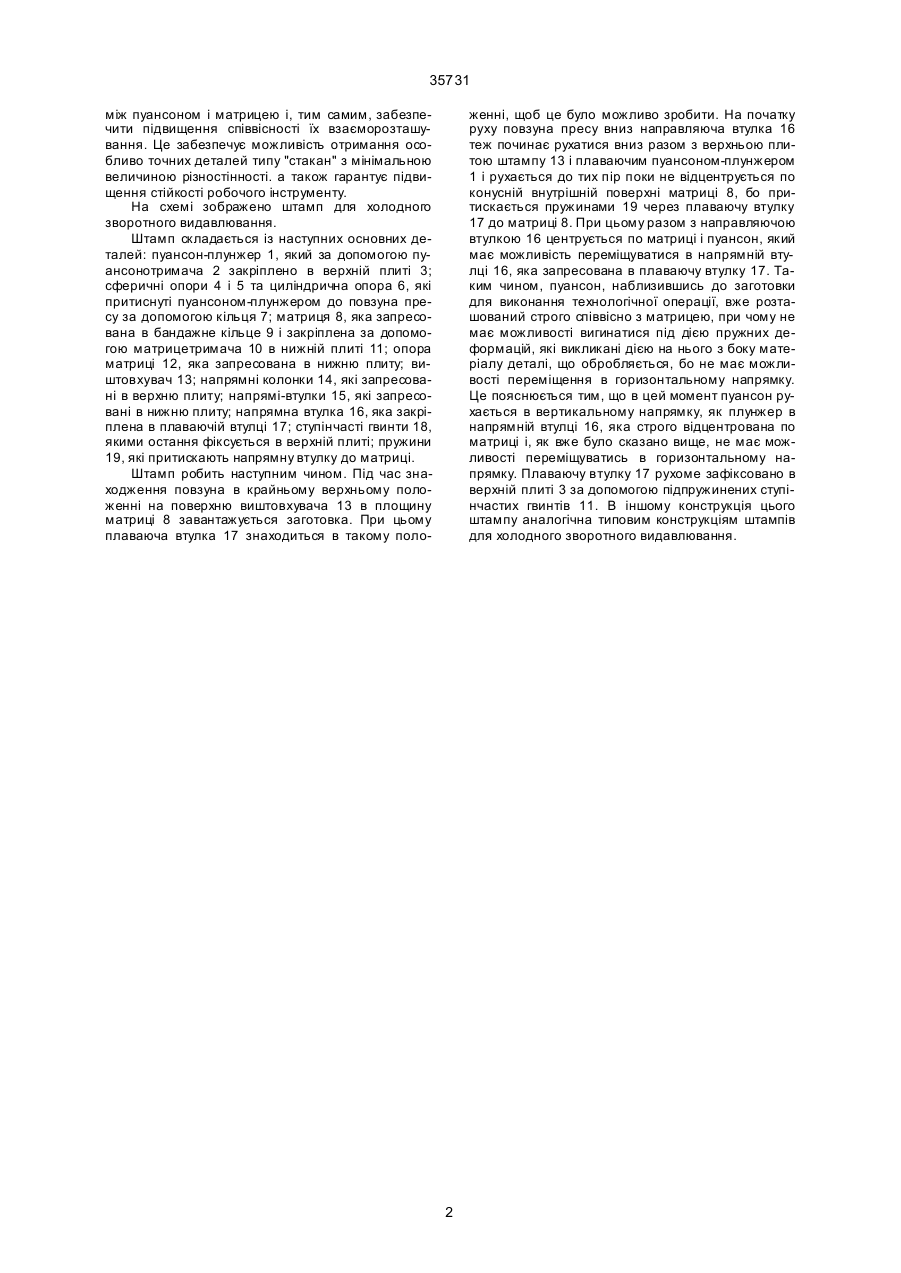

Штамп для холодного зворотного видавлювання, який складається із пуансона-плунжера, який за допомогою пуансонотримача закріплено в верхній плиті та притиснуто кільцем до сферичних та циліндричних опор, матриці, яку запресовано в 35731 між пуансоном і матрицею і, тим самим, забезпечити підвищення співвісності їх взаєморозташування. Це забезпечує можливість отримання особливо точних деталей типу "стакан" з мінімальною величиною різностінності. а також гарантує підвищення стійкості робочого інструменту. На схемі зображено штамп для холодного зворотного видавлювання. Штамп складається із наступних основних деталей: пуансон-плунжер 1, який за допомогою пуансонотримача 2 закріплено в верхній плиті 3; сферичні опори 4 і 5 та циліндрична опора 6, які притиснуті пуансоном-плунжером до повзуна пресу за допомогою кільця 7; матриця 8, яка запресована в бандажне кільце 9 і закріплена за допомогою матрицетримача 10 в нижній плиті 11; опоpa матриці 12, яка запресована в нижню плиту; виштовхувач 13; напрямні колонки 14, які запресовані в верхню плиту; напрямі-втулки 15, які запресовані в нижню плиту; напрямна втулка 16, яка закріплена в плаваючій втулці 17; ступінчасті гвинти 18, якими остання фіксується в верхній плиті; пружини 19, які притискають напрямну втулку до матриці. Штамп робить наступним чином. Під час знаходження повзуна в крайньому верхньому положенні на поверхню виштовхувача 13 в площину матриці 8 завантажується заготовка. При цьому плаваюча втулка 17 знаходиться в такому поло женні, щоб це було можливо зробити. На початку руху повзуна пресу вниз направляюча втулка 16 теж починає рухатися вниз разом з верхньою плитою штампу 13 і плаваючим пуансоном-плунжером 1 і рухається до тих пір поки не відцентрується по конусній внутрішній поверхні матриці 8, бо притискається пружинами 19 через плаваючу втулку 17 до матриці 8. При цьому разом з направляючою втулкою 16 центрується по матриці і пуансон, який має можливість переміщуватися в напрямній втулці 16, яка запресована в плаваючу втулку 17. Таким чином, пуансон, наблизившись до заготовки для виконання технологічної операції, вже розташований строго співвісно з матрицею, при чому не має можливості вигинатися під дією пружних деформацій, які викликані дією на нього з боку матеріалу деталі, що обробляється, бо не має можливості переміщення в горизонтальному напрямку. Це пояснюється тим, що в цей момент пуансон рухається в вертикальному напрямку, як плунжер в напрямній втулці 16, яка строго відцентрована по матриці і, як вже було сказано вище, не має можливості переміщуватись в горизонтальному напрямку. Плаваючу втулку 17 рухоме зафіксовано в верхній плиті 3 за допомогою підпружинених ступінчастих гвинтів 11. В іншому конструкція цього штампу аналогічна типовим конструкціям штампів для холодного зворотного видавлювання. 2 Фіг. 35731 3 35731 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
