Пристрій для миття посудин

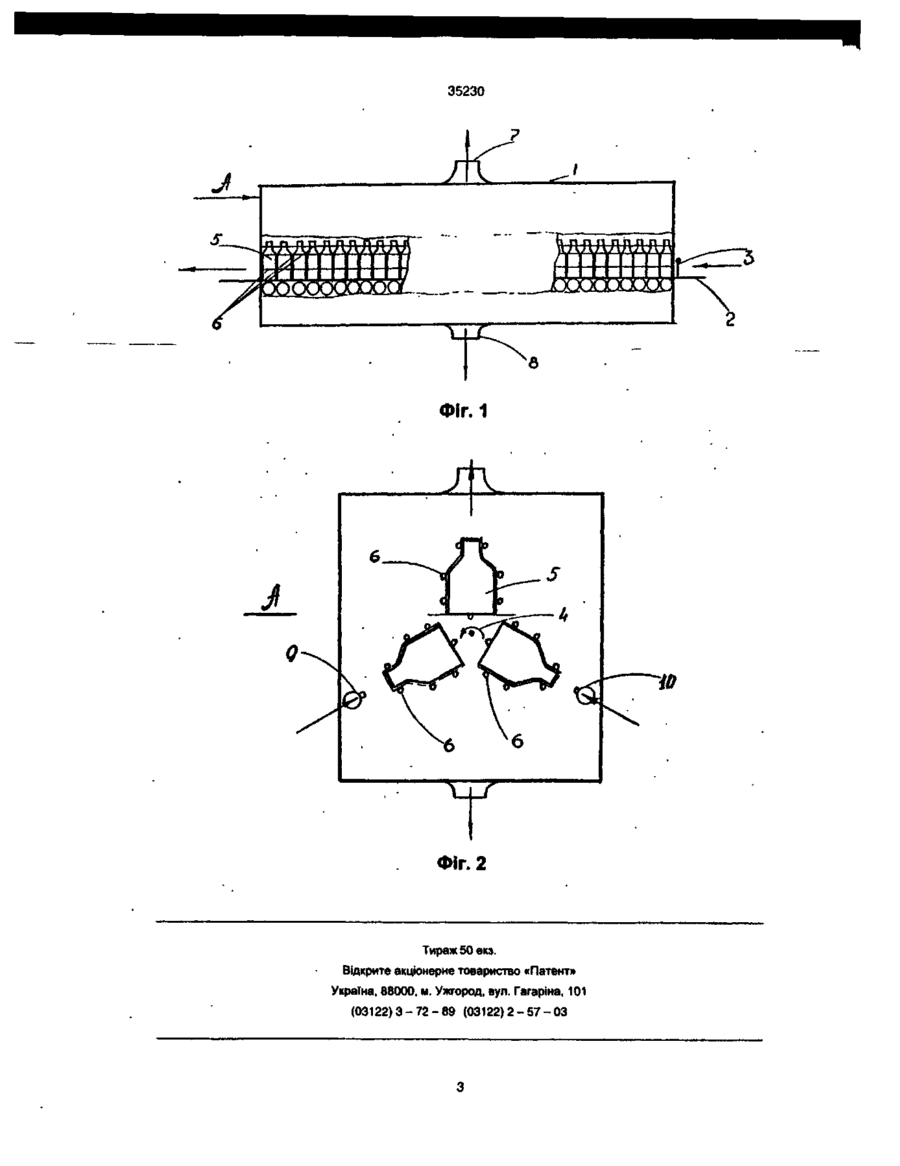

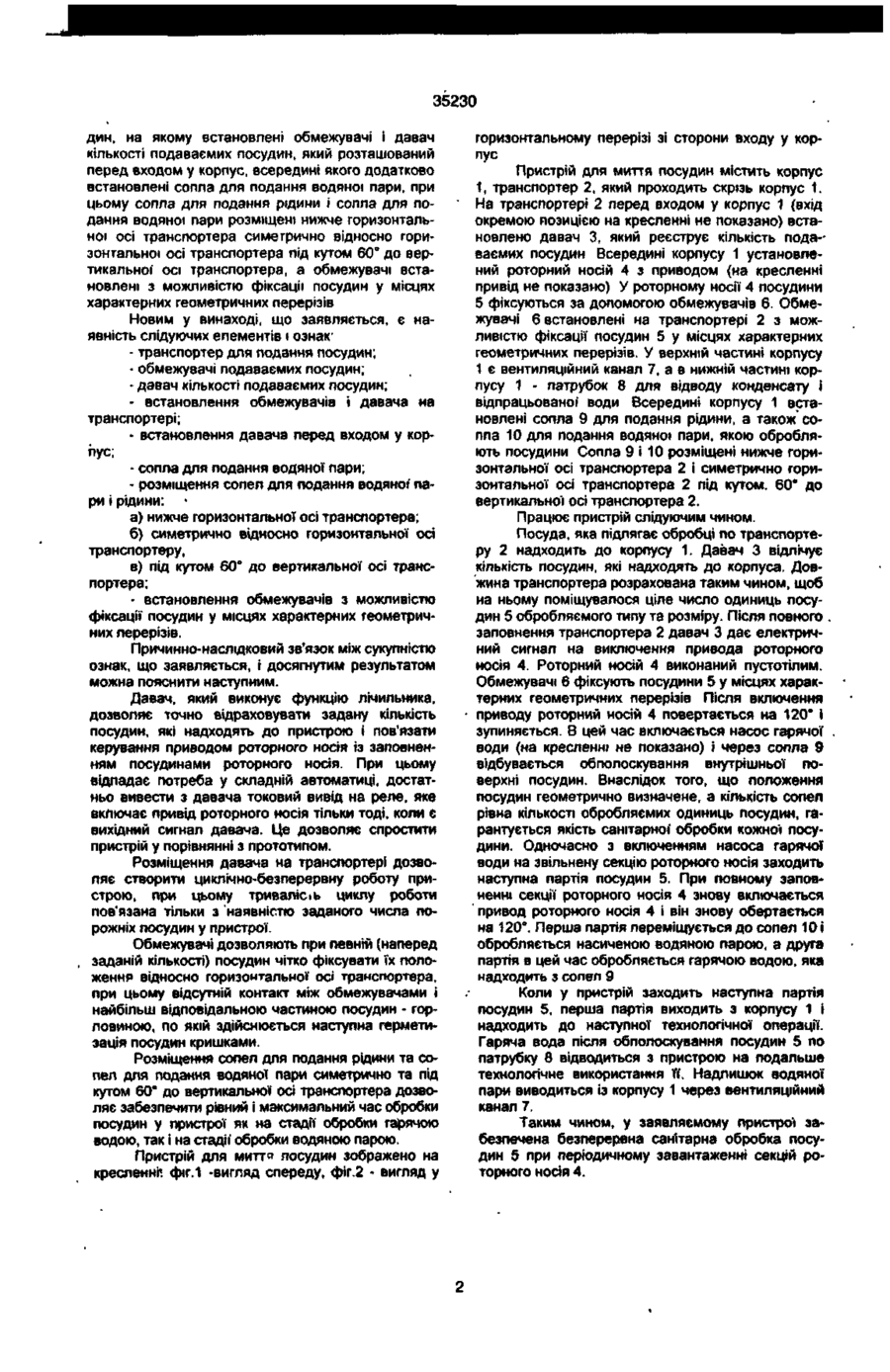

Пристрій для миття посудин, всередені якого змонтований з можливістю обертання навколо горизонтальної осі роторний носій для посудин з приводом і сопла для подання рідини, який відрізняється тим, що він забезпечений транспортером для подання посудин, на якому встановлені обмежувачі та давач кількості подаваємих посудин, розташований перед входом у корпус, всередені якого додатково встановлені сопла для подання водяної пари, при цьому сопла для подання рідини і сопла для подання водяної пари розміщені нижче горизонтальної осі транспортера симетрично відносно й та під кутом 60° до вертикальної осі транспортера, причому обмежувачі встановлені з можливістю фіксації посудин у місцях характерних геометричних перерізів. Винахід відноситься до технологічного обладнання консервної промисловості, зокрема до пристрою для миття посудин перед наповненням їх відповідною масою, соками, напоями, тощо. Найближчим з відомих заявнику є пристрій для миття посудин за авторським свідоцтвом СРСР № 1 685 559, В 08 В 9/20, 1991р.) Відомий пристрій включає корпус з дверкою і ванну для миючого розчину, яка розташована всередині корпуса У ванні змонтований з можливістю обертання навколо горизонтальної осі роторний носій для посудин. Роторний носій має горизонтальний вал. Всередині корпусу розміщені сопла для подання рідини в посудини, а також генератор ультразвукових коливань. У дверці вмонтовано черв'ячний редуктор, який пов'язаний з валом роторного носія Вал виконано порожнистим, він закріплений консольно у дверці корпусу. Кожне сопло змонтовано на валу і забезпечене конічними шестрнями. Крім того, на валу встановлено конічне зубчате колесо для передачі обертання конічним шестерням сопел і муфта подання води. Генератор ультразвукових коливань міститься в пружній мембрані з розташованою паралельно осі сопел випромінюючою пластиною. Він встановлений у вертикальній стінці ванни з можливістю регулювання відстані до осі сопел Роторний носій виконано зйомним Дане рішення обрано прототипом. Прототип збігається з винаходом, що заявляється у-тому, що містить такі спільні ознаки: - корпус; - роторний носій, розташований всередині корпуса; - роторний носій встановлено з можливістю обертання навколо горизонтальної осі; - вал (привод) роторного носія; - сопла для подачі рідини Але конструкція за прототипом дуже складна внаслідок того, що містить в собі багато вузлів і деталей) пов'язаних між собою. Крім того, вона має невелику продуктивність. Як вказано в описі до авторського свідоцтва № 1 685 559 "...посудини укладають в роторний «осій..." тобто, кожну посудину вручну укладають в роторний носій, їх ''.. встановлюють на сопла і фіксують від випадання" теж вручну. До речі, обертання ротора здійснюють або натискаючи кнопку на пульті, слідкуючи за швидкістю обертання, або знову ж таки вручну. В основу винаходу поставлено задачу створити пристрій для миття посудин, в якому за рахунок введення транспортера, обмежувача і давача кількості посудин, а також додаткових сопел для подання водяної пари і характерного розташування відомих і нових елементів, забезпечити підвищення продуктивності пристрою і його спрощення. Поставлена задача вирішена у пристрої для миття посудин, що містить корпус, всередині якого змонтований з можливістю обертання навколо горизонтальної осі роторний носій для посудин з приводом і сопла для подання рідини тим, що він забезпечений транспортером для подання посу О со CM ю со S T 35230 дин, на якому встановлені обмежувачі і давач горизонтальному перерізі зі сторони входу у коркількості подаваємих посудин, який розташований пус перед входом у корпус, всередині якого додатково Пристрій для миття посудин містить корпус встановлені сопла для подання водяної пари, при 1, транспортер 2, який проходить скрізь корпус 1. цьому сопла для подання рідини і сопла для по' На транспортері 2 перед входом у корпус 1 (вхід дання водяної пари розміщені нижче горизонтальокремою позицією на кресленні не показано) встано» осі транспортера симетрично відносно гориновлено давач 3, який реєструє кількість подазонтальної осі транспортера під кутом 60° до верваємих посудин Всередині корпусу 1 установлетикальної" осі транспортера, а обмежувачі встаний роторний носій 4 з приводом (на кресленні новлені з можливістю фіксації посудин у місцях привід не показано) У роторному носії 4 посудини характерних геометричних перерізів 5 фіксуються за допомогою обмежувачів 6. Обмежувачі 6 встановлені на транспортері 2 з можНовим у винаході, що заявляється, є наливістю фіксації посудин 5 у місцях характерних явність слідуючих елементів і ознак1 геометричних перерізів. У верхній частині корпусу • транспортер для подання посудин; 1 є вентиляційний канал 7, а в нижній частині кор- обмежувачі подаваємих посудин; пусу 1 - патрубок 8 для відводу конденсату і - давач кількості подаваємих посудин; відпрацьованої води Всередині корпусу 1 вста- встановлення обмежувачів і давача на новлені сопла 9 для подання рідини, а також сотранспортері; пла 10 для подання водяної пари, якою обробля- встановлення давача перед входом у корють посудини Сопла 9 і 10 розміщені нижче горипус; зонтальної осі транспортера 2 і симетрично гори- сопла для подання водяної пари; зонтальної осі транспортера 2 під кутом. 60 е до - розміщення сопел для подання водяної' павертикальної осі транспортера 2. ри і рідини: а) нижче горизонтальної осі транспортера; Працює пристрій слідуючим чином. б) симетрично відносно горизонтальної осі Посуда, яка підлягає обробці по транспортетранспортеру, ру 2 надходить до корпусу 1. Давач 3 відлічує в) під кутом 60° до вертикальної осі транскількість посудин, які надходять до корпуса. Довпортера; жина транспортера розрахована таким чином, щоб на ньому помішувалося ціле число одиниць посу- встановлення обмежувачів з можливістю дин 5 обробляємого типу та розміру. Після повного фіксації посудин у місцях характерних геометричзаповнення транспортера 2 давач 3 дає електричних перерізів. ний сигнал на виключення привода роторного Причинно-наслідковий зв'язок між сукупністю носія 4. Роторний носій 4 виконаний пустотілим. ознак, що заявляється, і досягнутим результатом Обмежувачі 6 фіксують посудини 5 у місцях харакможна пояснити наступним. терних геометричних перерізів Після включення Давач, який виконує функцію лічильника, • приводу роторний носій 4 повертається на 120е і дозволяє точно відраховувати задану кількість зупиняється. В цей час включається насос гарячої посудин, які надходять до пристрою і пов'язати води (на кресленні не показано) і через сопла 9 керування приводом роторного носія із заповненвідбувається обполоскування внутрішньої поням посудинами роторного носія. При цьому верхні посудин. Внаслідок того, що положений відпадає потреба у складній автоматиці, достатпосудин геометрично визначене, а кількість сопел ньо вивести з давача токовий вивід на реле, яке рівна кількості обробляємих одиниць посудин, гавключає привід роторного носія тільки тоді, коли є рантується якість санітарної обробки кожної посувихідний сигнал давача. Це дозволяє спростити дини. Одночасно з включенням насоса гарячої пристрій у порівнянні з прототипом. води на звільнену секцію роторного носія заходить Розміщення давача на транспортері дозвонаступна партія посудин 5. При повному заповляє створити циклічно-безперервну роботу приненні секції роторного носія 4 знову включається строю, при цьому триваліс»ь циклу роботи привод роторного носія 4 і він знову обертається пов'язана тільки з наявністю заданого числа пона 120°. Перша партія переміщується до сопел 10 і рожніх посудин у пристрої. обробляється насиченою водяною парою, а друга Обмежувачі дозволяють при певній (наперед партія в цей час обробляється гарячою водою, яка заданій кількості) посудин чітко фіксувати їх полонадходить з сопел 9 ження відносно горизонтальної осі транспортера, Коли у пристрій заходить наступна партія при цьому відсутній контакт між обмежувачами і посудин 5, перша партія виходить з корпусу 1 і найбільш відповідальною частиною посудин - горнадходить до наступної технологічної операції. ловиною, по якій здійснюється наступна герметиГаряча вода після обполоскування посудин 5 по зація посудин кришками. патрубку 8 відводиться з пристрою на подальше Розміщення сопел для подання рідини та сотехнологічне використання її. Надлишок водяної пел для подання водяної пари симетрично та під пари виводиться із корпусу 1 через вентиляційний кутом 60 е до вертикальної осі транспортера дозвоканал 7. ляє забезпечити рівний і максимальний час обробки Таким чином, у заявляемому пристрої запосудин у пристрої як на стадії обробки гарячою безпечена безперервна санітарна обробка посуводою, так і на стадії' обробки водяною парою. дин 5 при періодичному завантаженні секцій роПристрій для митт« посудин зображено на торного носія 4. кресленні*, фіг.1 -вигляд спереду, фіг.2 • вигляд у 35230 б ФІГ. 1 Фіг. 2 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3
