Двополярний ключ

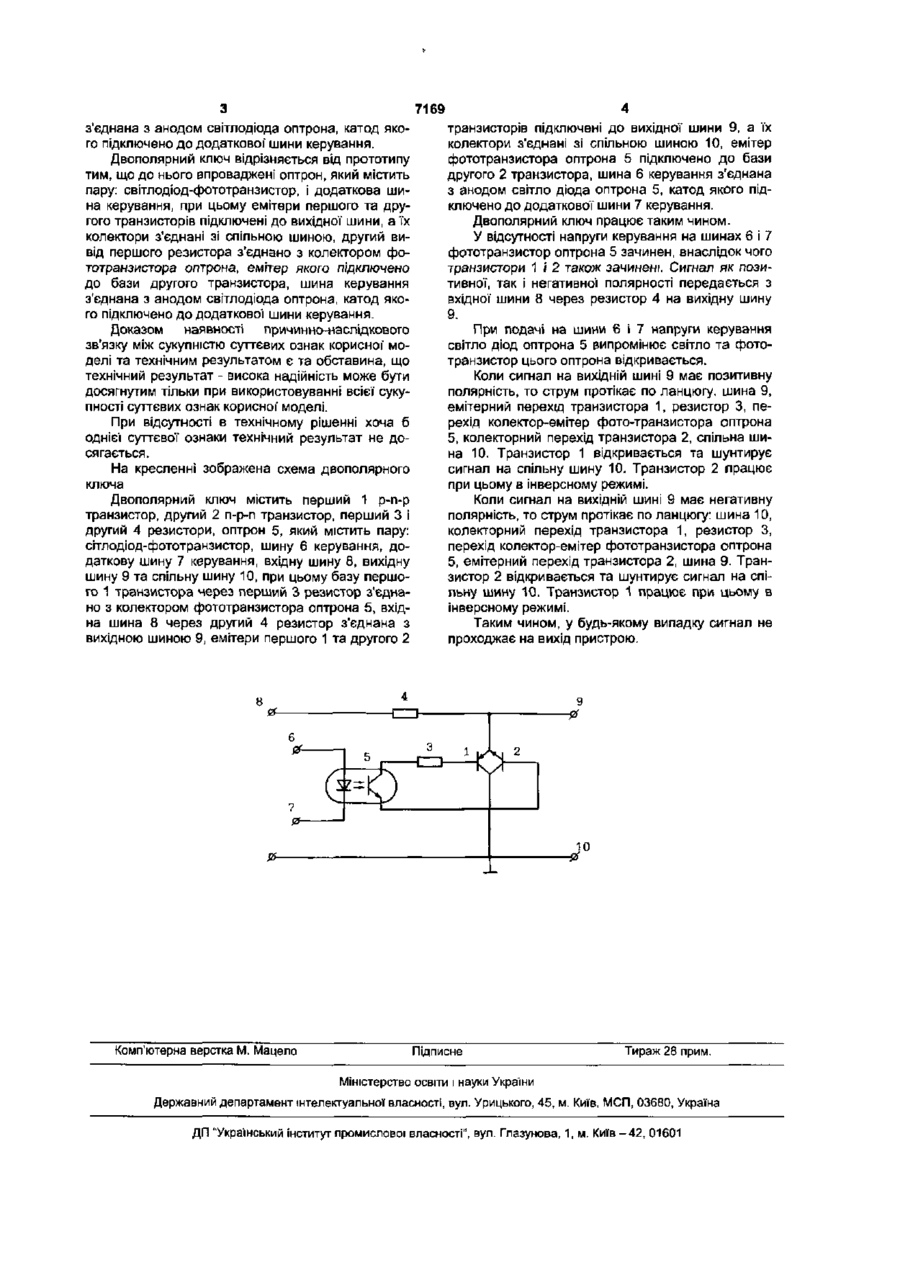

Двополярний ключ, який містить перший р-п-р транзистор, другий п-р-п транзистор, перший і другий резистори, шину керування, вхідну, вихідну та спільну шини, при цьому базу першого транзистора підключено до першого виводу першого резис тора, вхідна шина через другий резистор з єднана з вихідною шиною, який відрізняється тим, що до нього введені оптрон, який містить пару світлодіод-фототранзистор, і додаткова шина керування, при цьому емітери першого та другого транзисторів підключені до вихідної шини, а їх колектори з'єднані зі спільною шиною, другий вивід першого резистора з'єднано з колектором фототранзистора оптрона, емітер якого підключено до бази другого транзистора, шина керування з'єднана з анодом світлодіода оптрона, катод якого підключено до додаткової шини керування. Корисна модель належить до імпульсної' техніки та може використовуватись у приладах автоматики та вимірювальної техніки. Існує відомий пристрій [див, а с. СРСР № 337942, кл. НОЗК17/66], який містить вісім транзисторів, вісім резисторів, шину керування, шину першого джерела живлення, шину другого джерела живлення, вхідну, вихідну та спільну шини. Недолік цього пристрою - низька надійність Найбільш близьким до передбачуваної корисної моделі є пристрій [див. а. с. СРСР № 822369, кл. НОЗК17/66], який містить перший і другий р-п-р транзистори, третій п-р-п транзистор, перший, другий, третій, четвертий і п'ятий резистори, перший і другий діоди, шину керування, шину першого джерела живлення, шину другого джерела живлення, вхідну, вихідну та спільну шини, при цьому базу першого транзистора з'єднано з колектором другого транзистора, а через перший резистор підключено до шини першого джерела живлення, емітер другого транзистора підключено до шини другого джерела живлення, емітери першого та третього транзисторів з'єднані зі спільною шиною, колектори першого та третього транзисторів підключені до вихідної шини відповідно через перший і другий діоди, базу третього транзистора через другий резистор з'єднано з шиною керування, вхідна шина через третій резистор з'єднана з вихідною шиною, базу другого транзистора через четвертий резистор з'єднано з шиною першого джерела живлення, а через п'ятий резистор підключено до ши ни керування. Недолік цього пристрою - низька надійність. Ознаками прототипу, які збіжні зі суттєвими ознаками корисної моделі, яка заявляється, є: перший р-п-р транзистор, другий п-р-п транзистор, перший і другий резистори, шина керування, вхідна, вихідна та спільна шини, при цьому базу першого транзистора підключено до першого виводу першого резистора, вхідна шина через другий резистор з'єднана з вихідною шиною. Причиною, яка перешкоджає одержанню бажаного результату - високої' надійності пристрою є велика кількість елементів В основу корисної моделі поставлено задачу підвищити надійність пристрою шляхом зменшення кількості елементів. Поставлене завдання вирішується таким чином, що двополярний ключ містить перший р-п-р транзистор, другий п-р-п транзистор, перший і другий резистори, оптрон, який містить пару: світлодіод-фототранзистор, шину керування, додаткову шину керування, вхідну шину, вихідну шину та спільну шину, при цьому базу першого транзистора через перший резистор з'єднано з колектором фототранзистора оптрона, вхідна шина через другий резистор з'єднана з вихідною шиною, емітери першого та другого транзисторів підключені до вихідної шини, а їх колектори з'єднані зі спільною шиною, емітер фототранзистора оптрона підключено до бази другого транзистора, шина керування О) (О 7169 з єднана з анодом світлодюда оптрона, катод якого підключено до додаткової шини керування. Двополярнии ключ відрізняється від прототипу тим, що до нього впроваджені оптрон, який містить пару: світлодіод-фототранзистор, і додаткова шина керування, при цьому емітери першого та другого транзисторів підключені до вихідної шини, а їх колектори з'єднані зі спільною шиною, другий вивід першого резистора з'єднано з колектором фототранзистора оптрона, емітер якого підключено до бази другого транзистора, шина керування з'єднана з анодом світлодіода оптрона, катод якого підключено до додаткової шини керування. Доказом наявності причинно-наслідкового зв'язку між сукупністю суттєвих ознак корисної моделі та технічним результатом є та обставина, що технічний результат - висока надійність може бути досягнутим тільки при використовуванні всієї сукупності суттєвих ознак корисної моделі. При відсутності в технічному рішенні хоча б однієї суттєвоїознаки технічний результат не досягається. На кресленні зображена схема двополярного ключа Двополярнии ключ містить перший 1 р-п-р транзистор, другий 2 n-p-п транзистор, перший 3 і другий 4 резистори, оптрон 5, який містить пару: сітлодіод-фототранзистор, шину 6 керування, додаткову шину 7 керування, вхідну шину 8, вихідну шину 9 та спільну шину 10, при цьому базу першого "І транзистора через перший 3 резистор з'єднано з колектором фототранзистора оптрона 5, вхідна шина 8 через другий 4 резистор з'єднана з вихідною шиною 9, емітери першого 1 та другого 2 Комп'ютерна верстка М. Мацепо транзисторів підключені до вихідної шини 9, а їх колектори з'єднані зі спільною шиною 10, емітер фототранзистора оптрона 5 підключено до бази другого 2 транзистора, шина 6 керування з'єднана з анодом світло діода оптрона 5, катод якого підключено до додаткової шини 7 керування. Двополярнии ключ працює таким чином. У відсутності напруги керування на шинах б і 7 фототранзистор оптрона 5 зачинен, внаслідок чого транзистори 1 І 2 також зачинені. Сигнал як позитивної, так і негативної полярності передається з вхідної шини 8 через резистор 4 на вихідну шину 9. При подачі на шини 6 і 7 напруги керування світло діод оптрона 5 випромінює світло та фототранзистор цього оптрона відкривається. Коли сигнал на вихідній шині 9 має позитивну полярність, то струм протікає по ланцюгу, шина 9, емітерний перехід транзистора 1, резистор 3, перехід колектор-емітер фото-транзистора оптрона 5, колекторний перехід транзистора 2, спільна шина 10. Транзистор 1 відкривається та шунтирує сигнал на спільну шину 10. Транзистор 2 працює при цьому в інверсному режимі. Коли сигнал на вихідній шині 9 має негативну полярність, то струм протікає по ланцюгу: шина 10, колекторний перехід транзистора 1, резистор З, перехід колектор-емітер фототранзистора оптрона 5, емітерний перехід транзистора 2, шина 9. Транзистор 2 відкривається та шунтирує сигнал на спільну шину 10. Транзистор 1 працює при цьому в інверсному режимі. Таким чином, у будь-якому випадку сигнал не проходжає на вихід пристрою. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
