Візок завантажувальний

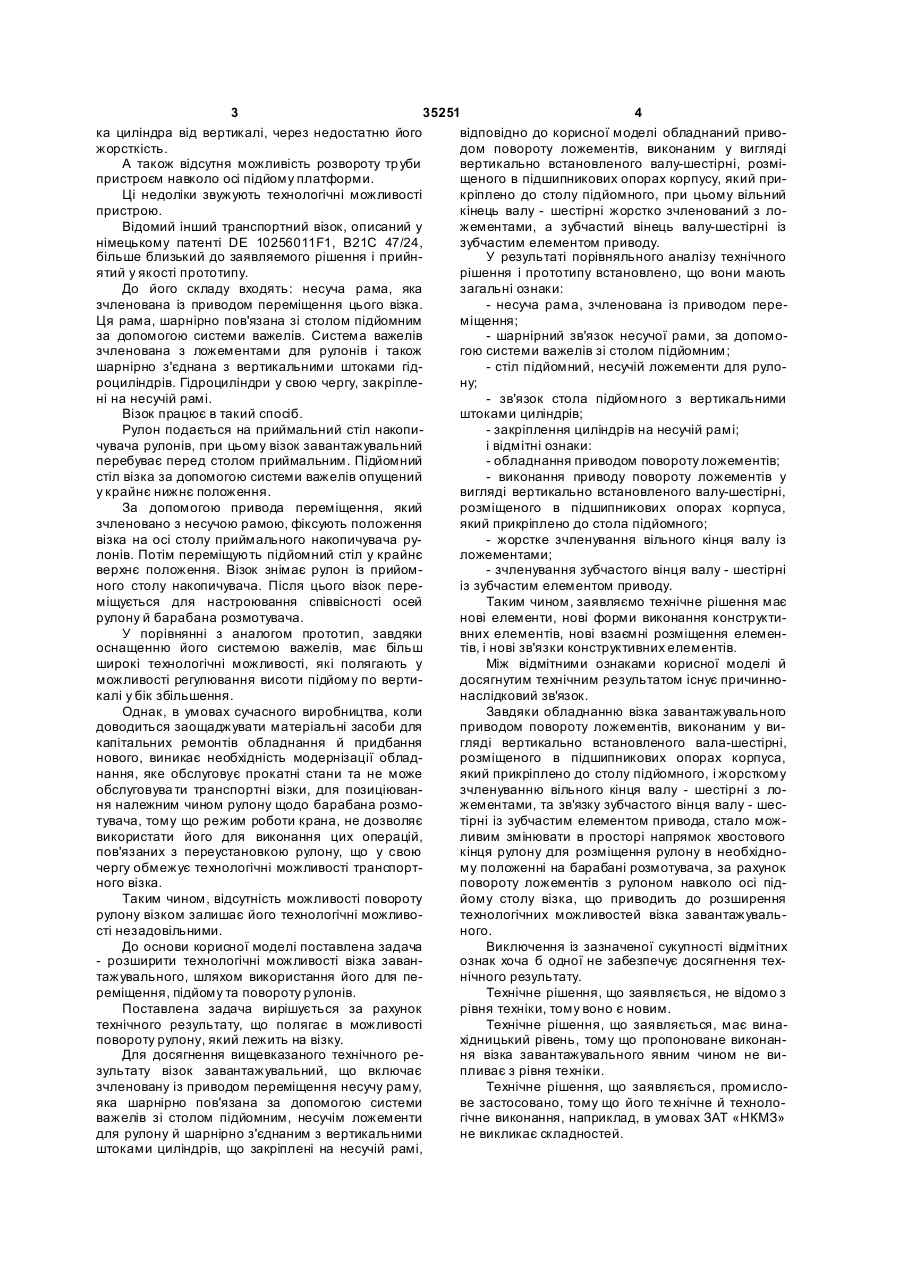

Візок завантажувальний, до складу якого входить зчленована із приводом переміщення несуча 3 35251 4 ка циліндра від вертикалі, через недостатню його відповідно до корисної моделі обладнаний привожорсткість. дом повороту ложементів, виконаним у вигляді А також відсутня можливість розвороту тр уби вертикально встановленого валу-шестірні, розміпристроєм навколо осі підйому платформи. щеного в підшипникових опорах корпусу, який приЦі недоліки звужують технологічні можливості кріплено до столу підйомного, при цьому вільний пристрою. кінець валу - шестірні жорстко зчленований з лоВідомий інший транспортний візок, описаний у жементами, а зубчастий вінець валу-шестірні із німецькому патенті DE 10256011F1, В21С 47/24, зубчастим елементом приводу. більше близький до заявляемого рішення і прийнУ результаті порівняльного аналізу технічного ятий у якості прототипу. рішення і прототипу встановлено, що вони мають До його складу входять: несуча рама, яка загальні ознаки: зчленована із приводом переміщення цього візка. - несуча рама, зчленована із приводом переЦя рама, шарнірно пов'язана зі столом підйомним міщення; за допомогою системи важелів. Система важелів - шарнірний зв'язок несучої рами, за допомозчленована з ложементами для рулонів і також гою системи важелів зі столом підйомним; шарнірно з'єднана з вертикальними штоками гід- стіл підйомний, несучій ложементи для рулороциліндрів. Гідроциліндри у свою чергу, закріплену; ні на несучій рамі. - зв'язок стола підйомного з вертикальними Візок працює в такий спосіб. штоками циліндрів; Рулон подається на приймальний стіл накопи- закріплення циліндрів на несучій рамі; чувача рулонів, при цьому візок завантажувальний і відмітні ознаки: перебуває перед столом приймальним. Підйомний - обладнання приводом повороту ложементів; стіл візка за допомогою системи важелів опущений - виконання приводу повороту ложементів у у крайнє нижнє положення. вигляді вертикально встановленого валу-шестірні, За допомогою привода переміщення, який розміщеного в підшипникових опорах корпуса, зчленовано з несучою рамою, фіксують положення який прикріплено до стола підйомного; візка на осі столу приймального накопичувача ру- жорстке зчленування вільного кінця валу із лонів. Потім переміщують підйомний стіл у крайнє ложементами; верхнє положення. Візок знімає рулон із прийом- зчленування зубчастого вінця валу - шестірні ного столу накопичувача. Після цього візок переіз зубчастим елементом приводу. міщується для настроювання співвісності осей Таким чином, заявляємо технічне рішення має рулону й барабана розмотувача. нові елементи, нові форми виконання конструктиУ порівнянні з аналогом прототип, завдяки вних елементів, нові взаємні розміщення елеменоснащенню його системою важелів, має більш тів, і нові зв'язки конструктивних елементів. широкі технологічні можливості, які полягають у Між відмітними ознаками корисної моделі й можливості регулювання висоти підйому по вертидосягнутим технічним результатом існує причиннокалі у бік збільшення. наслідковий зв'язок. Однак, в умовах сучасного виробництва, коли Завдяки обладнанню візка завантажувального доводиться заощаджувати матеріальні засоби для приводом повороту ложементів, виконаним у викапітальних ремонтів обладнання й придбання гляді вертикально встановленого вала-шестірні, нового, виникає необхідність модернізації обладрозміщеного в підшипникових опорах корпуса, нання, яке обслуговує прокатні стани та не може який прикріплено до столу підйомного, і жорсткому обслуговува ти транспортні візки, для позиціюванзчленуванню вільного кінця валу - шестірні з лоня належним чином рулону щодо барабана розможементами, та зв'язку зубчастого вінця валу - шестувача, тому що режим роботи крана, не дозволяє тірні із зубчастим елементом привода, стало можвикористати його для виконання цих операцій, ливим змінювати в просторі напрямок хвостового пов'язаних з переустановкою рулону, що у свою кінця рулону для розміщення рулону в необхідночергу обмежує технологічні можливості транспортму положенні на барабані розмотувача, за рахунок ного візка. повороту ложементів з рулоном навколо осі підТаким чином, відсутність можливості повороту йому столу візка, що приводить до розширення рулону візком залишає його технологічні можливотехнологічних можливостей візка завантажувальсті незадовільними. ного. До основи корисної моделі поставлена задача Виключення із зазначеної сукупності відмітних - розширити технологічні можливості візка заванознак хоча б одної не забезпечує досягнення техтажувального, шляхом використання його для пенічного результату. реміщення, підйому та повороту р улонів. Технічне рішення, що заявляється, не відомо з Поставлена задача вирішується за рахунок рівня техніки, тому воно є новим. технічного результату, що полягає в можливості Технічне рішення, що заявляється, має винаповороту рулону, який лежить на візку. хідницький рівень, тому що пропоноване виконанДля досягнення вищевказаного технічного реня візка завантажувального явним чином не визультату візок завантажувальний, що включає пливає з рівня техніки. зчленовану із приводом переміщення несучу раму, Технічне рішення, що заявляється, промислояка шарнірно пов'язана за допомогою системи ве застосовано, тому що його те хнічне й техноловажелів зі столом підйомним, несучім ложементи гічне виконання, наприклад, в умовах ЗАТ «НКМЗ» для рулону й шарнірно з'єднаним з вертикальними не викликає складностей. штоками циліндрів, що закріплені на несучій рамі, 5 35251 6 З використанням заявляемого рішення, викодо прийомного столу накопичувача р улонів і рознаний проект для Агрегату поперечного різання міщується під ним. Вмиканням приводу переміАПР 5-25х2350 ВАТ ММК м. Магнітогорськ, Росія. щення по вертикалі 7 переводять підйомний стіл 4 Таким чином, заявляемому технічному рішену крайнє верхнє положення, при цьому система ню може бути надана правова охорона, тому що важелів 3 починає руха тися щодо рами несучої 2 воно є новим і промислове застосовано. візка й ложементи 5 знімають рулон 6 із прийомноРішення, що заявляється, пояснюється кресго столу накопичувача. Вмиканням приводу переленнями, на яких зображене наступне: міщення 1 переводять візок з рулоном 6 у вихідне Фіг.1 - візок завантажувальний; положення. Фіг.2 - вид А по Фіг.1; Вмикають привод повороту 8 ложемента 5, Фіг.3 - вид Б по Фіг.1. при цьому зубчастий елемент 11 приводить в обеВізок завантажувальний містить у собі привід ртання зубчастий вінець валу - шестірні 9, кінці переміщення 1, який зчленований з несучою раякого провертаються в підшипникових опорах кормою 2. Несуча рама 1 шарнірно пов'язана за допусу 10, а ложемент 5 разом з рулоном 6 повертапомогою системи важелів 3 зі столом підйомним 4. ється на 90°. Стіл підйомний 4, що несе ложементи 5 для рулоВмиканням гідроциліндрів 7 опускають ложену 6 (в обсяг захисту не входить, на кресленні помент 5 з рулоном 6 до сполучення осі рулону 6 з казаний тонко), шарнірно з'єднаний з вертикальвіссю барабана розмотувача й замикають циліндними штоками циліндрів 7. Циліндри 7 закріплені ри 7. Потім включають привод 8 і повертають лона несучій рамі 2. Візок завантажувальний обладжемент 5 з рулоном 6 ще на 90° (довівши сумарнаний приводом повороту 8 ложементів 5. Привод ний кут повороту ложемента 5 з рулоном 6 до повороту виконаний у вигляді вертикально вста180°), для розміщення хвостового кінця рулону 6 у новленого валу - шестірні 9, що розміщений у піднапрямку те хнологічного потоку. Вмиканням пришипникових опорах корпусу 10. Корпус 10 прикріпвода переміщення 1 візок переміщують до розмолений до столу підйомного 4. При цьому вільний тувача й р улон 6 надівається на його барабан. кінець валу - шестірні 9 жорстко зчленований з З усього вищевикладеного видно, що виконанложементами 5, а зубчастий вінець валу - шестірні ня візка завантажувального відповідно до форму9 - входить у зачеплення із зубчастим елементом ли корисної моделі дозволяє здійснювати перемі11 приводу повороту 8. щення у горизонтальній і вертикальній площинах, Пропонований візок завантажувальний працює а також поворот рулону, який лежить на візку зав такий спосіб: вантажувальному, що розширює технологічні моЗ вихідного положення візок завантажувальжливості візка завантажувального, що заявляєтьний приводом лінійного переміщення 1 подається ся. 7 Комп’ютерна в ерстка Г. Паяльніков 35251 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
