Штамп для холодного видавлювання з беззазорним направленням пуансона по матриці

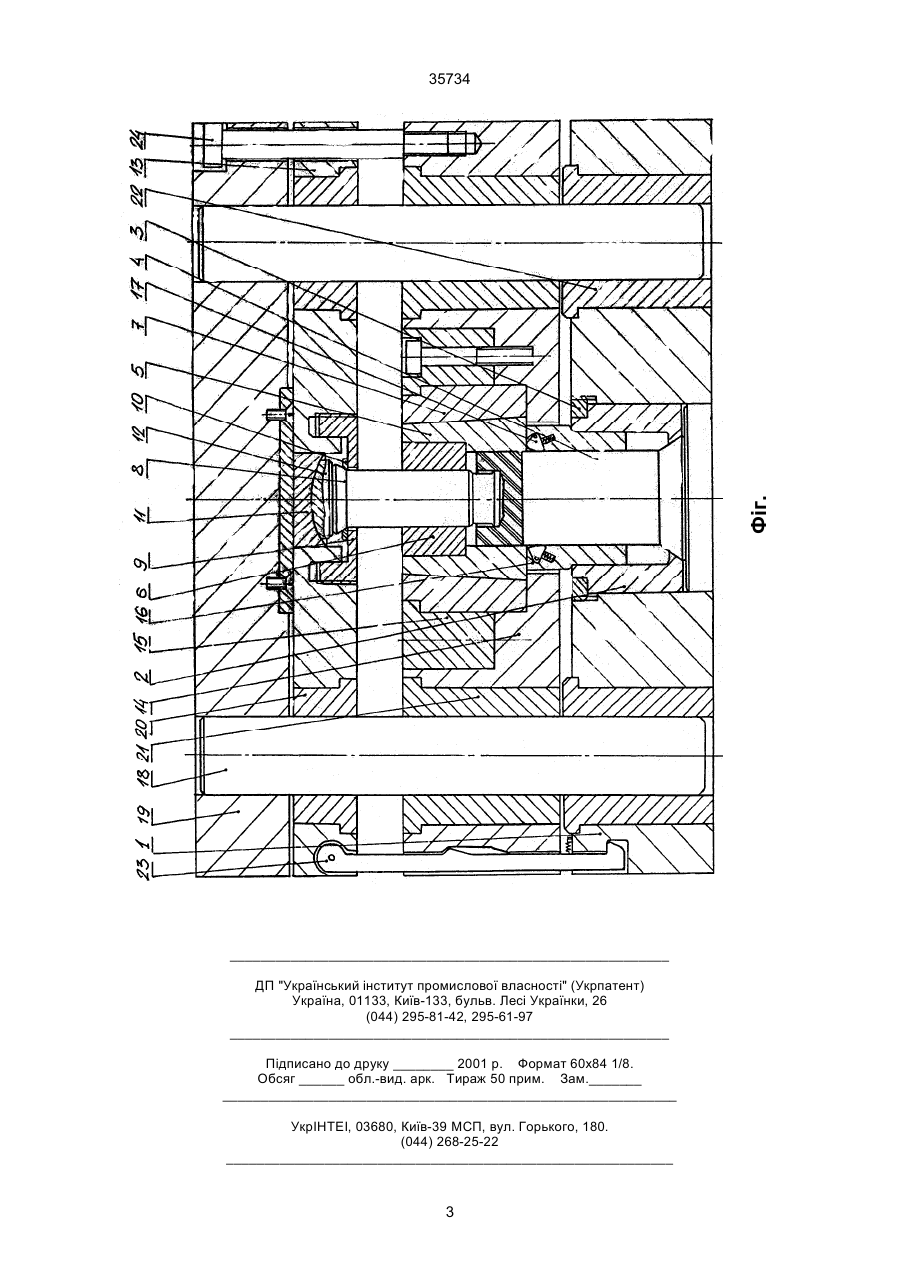

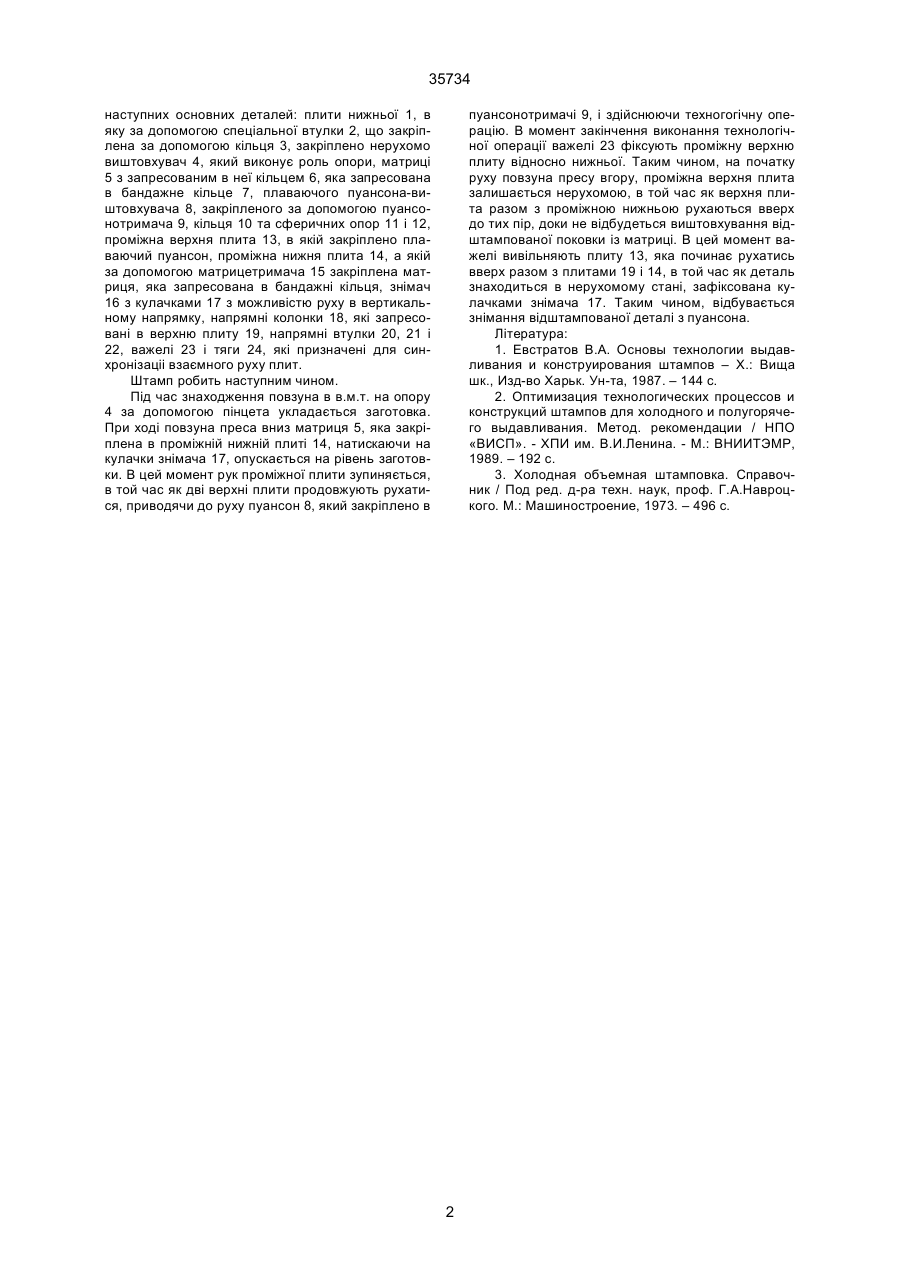

Штамп для холодного видавлювання з беззазорним направленням пуансона по матриці, який складається із плити нижньої матриці, яку запре 35734 наступних основних деталей: плити нижньої 1, в яку за допомогою спеціальної втулки 2, що закріплена за допомогою кільця 3, закріплено нерухомо виштовхувач 4, який виконує роль опори, матриці 5 з запресованим в неї кільцем 6, яка запресована в бандажне кільце 7, плаваючого пуансона-виштовхувача 8, закріпленого за допомогою пуансонотримача 9, кільця 10 та сферичних опор 11 і 12, проміжна верхня плита 13, в якій закріплено плаваючий пуансон, проміжна нижня плита 14, а якій за допомогою матрицетримача 15 закріплена матриця, яка запресована в бандажні кільця, знімач 16 з кулачками 17 з можливістю руху в вертикальному напрямку, напрямні колонки 18, які запресовані в верхню плиту 19, напрямні втулки 20, 21 і 22, важелі 23 і тяги 24, які призначені для синхронізаціі взаємного руху плит. Штамп робить наступним чином. Під час знаходження повзуна в в.м.т. на опору 4 за допомогою пінцета укладається заготовка. При ході повзуна преса вниз матриця 5, яка закріплена в проміжній нижній плиті 14, натискаючи на кулачки знімача 17, опускається на рівень заготовки. В цей момент рук проміжної плити зупиняється, в той час як дві верхні плити продовжують рухатися, приводячи до руху пуансон 8, який закріплено в пуансонотримачі 9, і здійснюючи техногогічну операцію. В момент закінчення виконання технологічної операції важелі 23 фіксують проміжну верхню плиту відносно нижньої. Таким чином, на початку руху повзуна пресу вгору, проміжна верхня плита залишається нерухомою, в той чac як верхня плита разом з проміжною нижньою рухаються вверх до тих пір, доки не відбудеться виштовхування відштампованої поковки із матриці. В цей момент важелі вивільняють плиту 13, яка починає рухатись вверх разом з плитами 19 і 14, в той час як деталь знаходиться в нерухомому стані, зафіксована кулачками знімача 17. Таким чином, відбувається знімання відштампованої деталі з пуансона. Література: 1. Евстратов В.А. Основы технологии выдавливания и конструирования штампов – Х.: Вища шк., Изд-во Харьк. Ун-та, 1987. – 144 с. 2. Оптимизация технологических процессов и конструкций штампов для холодного и полугорячего выдавливания. Метод. рекомендации / НПО «ВИСП». - ХПИ им. В.И.Ленина. - М.: ВНИИТЭМР, 1989. – 192 с. 3. Холодная объемная штамповка. Справочник / Под ред. д-ра техн. наук, проф. Г.А.Навроцкого. М.: Машиностроение, 1973. – 496 с. 2 Фіг. 35734 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
