Кранове колесо
Номер патенту: 35983
Опубліковано: 16.04.2001
Автори: Світличний Олег Володимирович, Герасименко Станіслав Георгійович, Ченський Вадим Вікторович
Формула / Реферат
1. Кранове колесо, що складає сполучені між собою сферичними поверхнями обід і маточину, зв'язані пружними елементами, яке відрізняється тим, що обід цільний із наскрізними пазами виконаними паралельно його осі, маточина з глухими пазами виконаними з одного боку, пружні елементи являють собою тіла обертання із коаксіальними прорізами.
2. Кранове колесо, по п.1 яке відрізняється тим, що пружні елементи зафіксовані кришкою.
3. Кранове колесо, по п.1 яке відрізняється тим, що пружні елементи мають розподільчю шайбу.
Текст

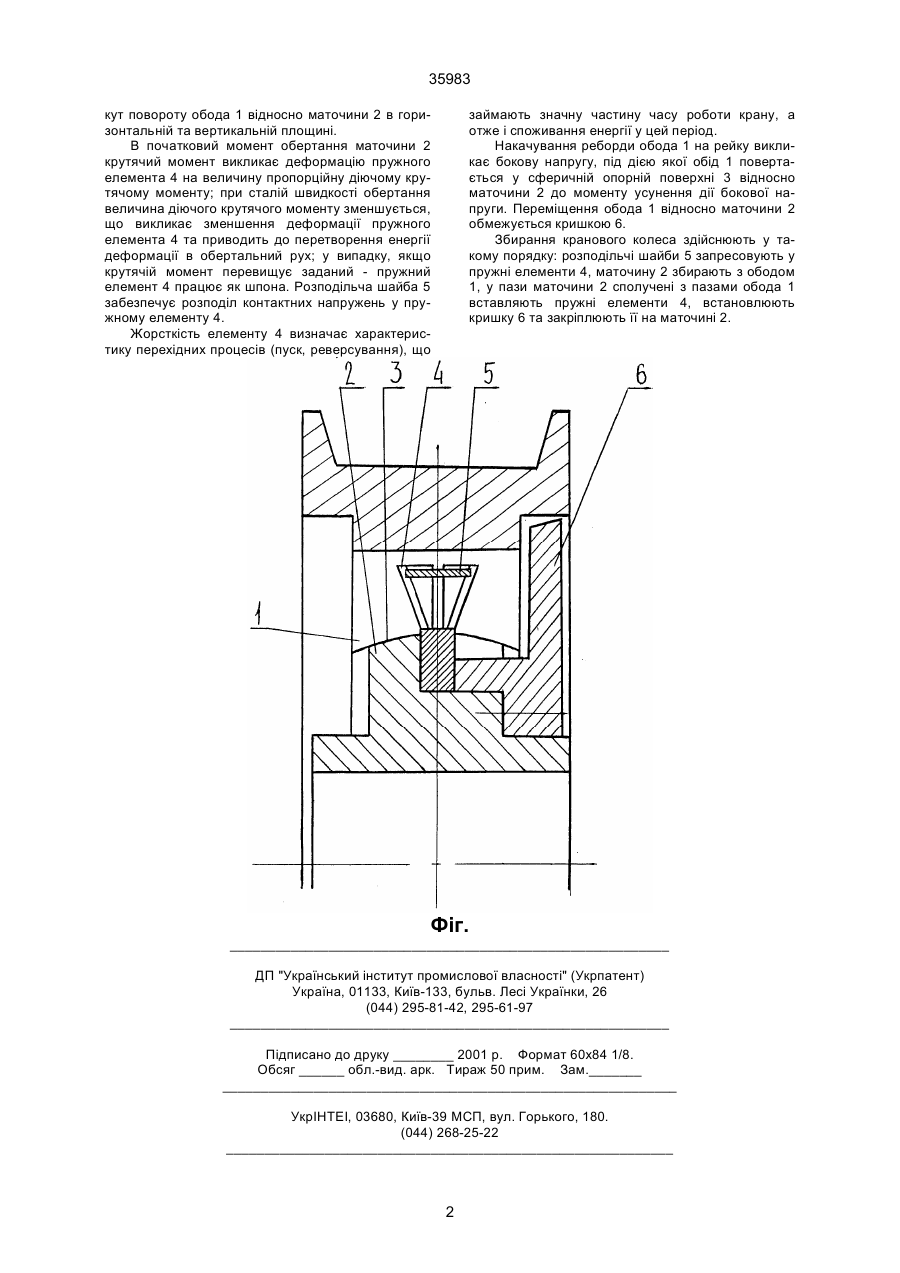

1. Кранове колесо, що складає сполучені між собою сферичними поверхнями обід і маточину, 35983 кут повороту обода 1 відносно маточини 2 в горизонтальній та вертикальній площині. В початковий момент обертання маточини 2 крутячий момент викликає деформацію пружного елемента 4 на величину пропорційну діючому крутячому моменту; при сталій швидкості обертання величина діючого крутячого моменту зменшується, що викликає зменшення деформації пружного елемента 4 та приводить до перетворення енергії деформації в обертальний рух; у випадку, якщо крутячій момент перевищує заданий - пружний елемент 4 працює як шпона. Розподільча шайба 5 забезпечує розподіл контактних напружень у пружному елементу 4. Жорсткість елементу 4 визначає характеристику перехідних процесів (пуск, реверсування), що займають значну частину часу роботи крану, а отже і споживання енергії у цей період. Накачування реборди обода 1 на рейку викликає бокову напругу, під дією якої обід 1 повертається у сферичній опорній поверхні 3 відносно маточини 2 до моменту усунення дії бокової напруги. Переміщення обода 1 відносно маточини 2 обмежується кришкою 6. Збирання кранового колеса здійснюють у такому порядку: розподільчі шайби 5 запресовують у пружні елементи 4, маточину 2 збирають з ободом 1, у пази маточини 2 сполучені з пазами обода 1 вставляють пружні елементи 4, встановлюють кришку 6 та закріплюють її на маточині 2. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюCrane wheel
Автори англійськоюHerasymenko Stanislav Heorhiiovych, Svitlychnyi Oleh Volodymyrovych, Chenskyi Vadym Viktorovych
Назва патенту російськоюКрановое колесо
Автори російськоюГерасименко Станислав Георгиевич, Свитличный Олег Владимирович, Ченский Вадим Викторович
МПК / Мітки
МПК: B66C 9/00
