Трубчастий апарат

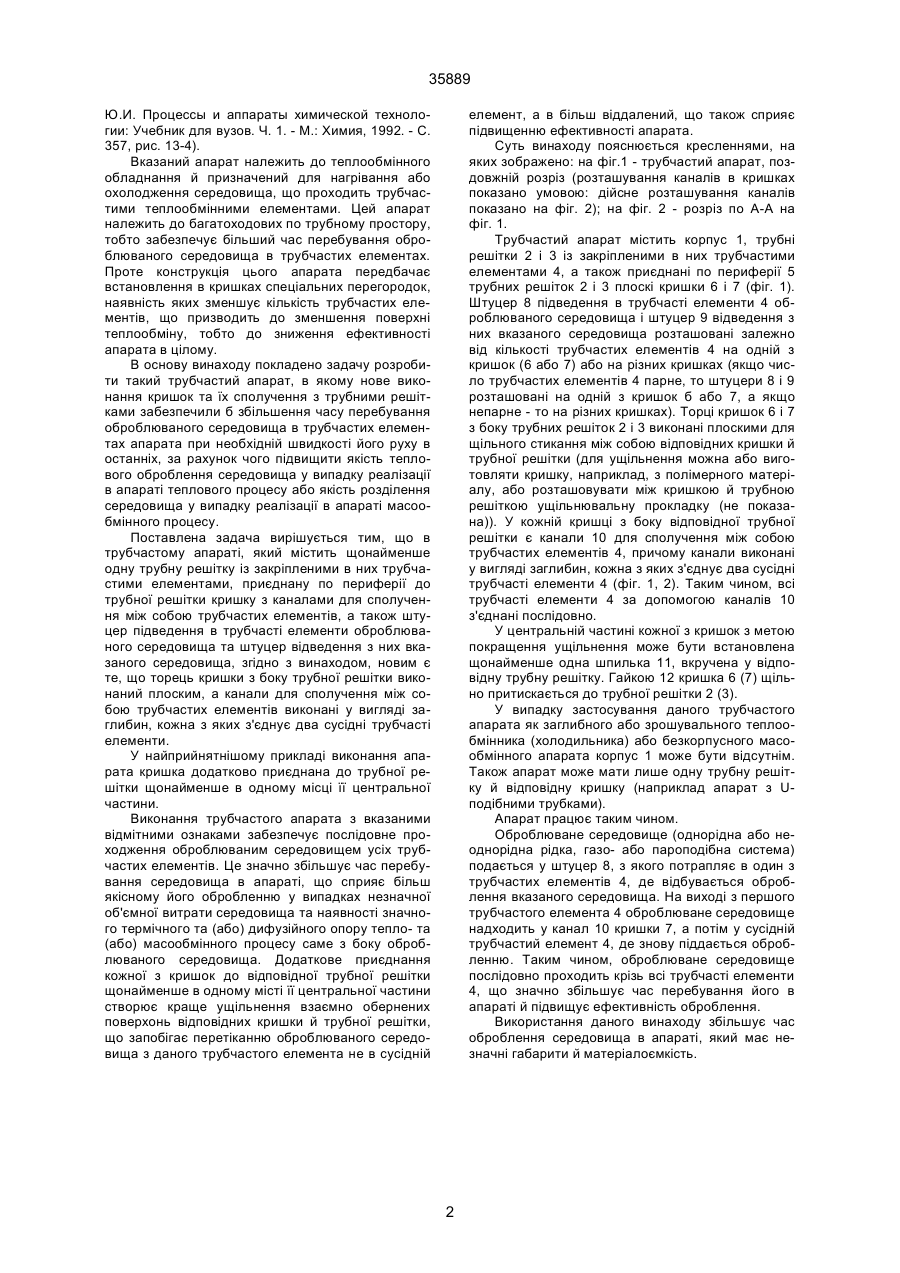

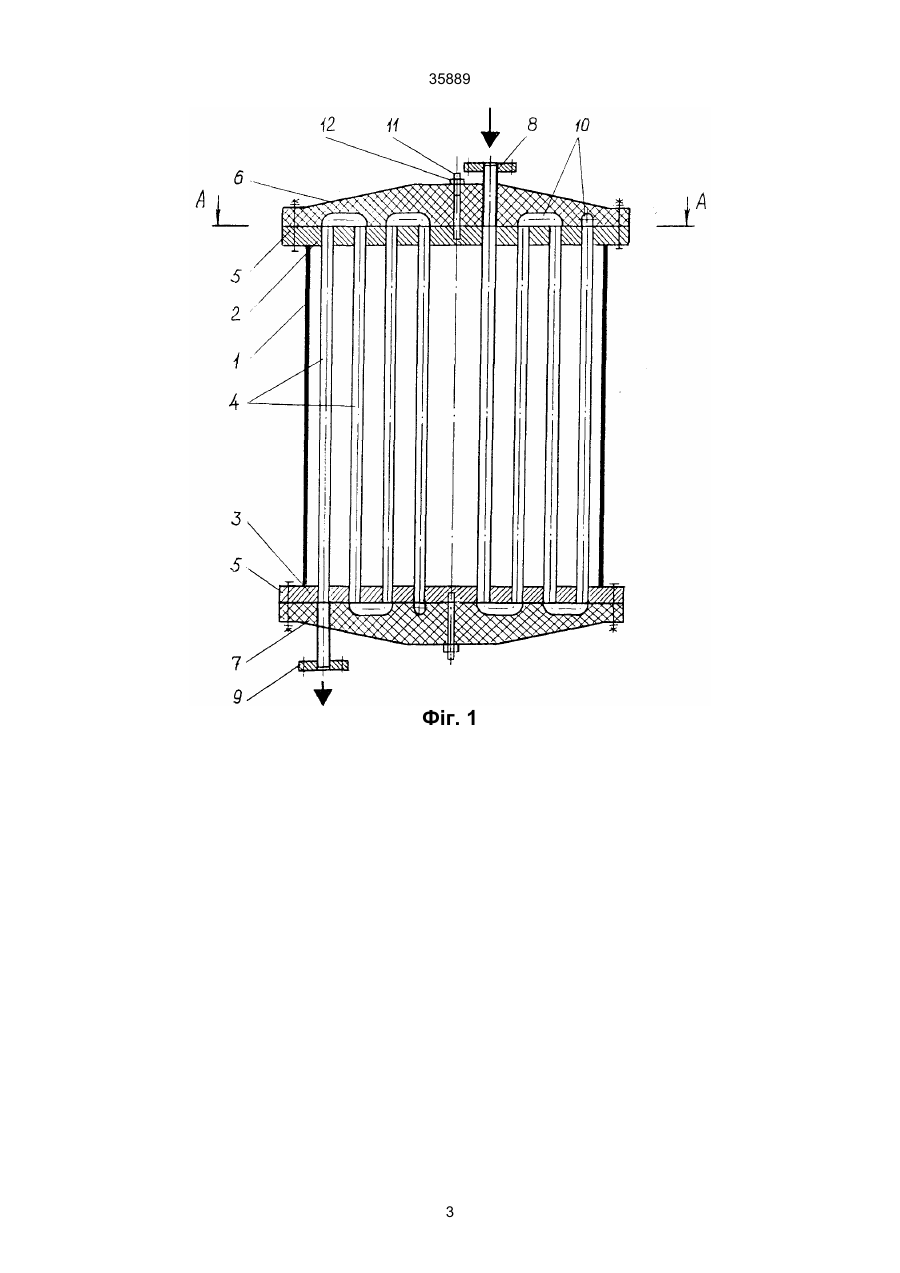

1. Трубчастий апарат, що містить щонайменше одну трубну решітку із закріпленими в ній трубчастими елементами, приєднану по периферії до трубної решітки кришку з каналами для сполучення між собою трубчастих елементів, а також шту 35889 Ю.И. Процессы и аппараты химической технологии: Учебник для вузов. Ч. 1. - М.: Химия, 1992. - С. 357, рис. 13-4). Вказаний апарат належить до теплообмінного обладнання й призначений для нагрівання або охолодження середовища, що проходить трубчастими теплообмінними елементами. Цей апарат належить до багатоходових по трубному простору, тобто забезпечує більший час перебування оброблюваного середовища в трубчастих елементах. Проте конструкція цього апарата передбачає встановлення в кришках спеціальних перегородок, наявність яких зменшує кількість трубчастих елементів, що призводить до зменшення поверхні теплообміну, тобто до зниження ефективності апарата в цілому. В основу винаходу покладено задачу розробити такий трубчастий апарат, в якому нове виконання кришок та їх сполучення з трубними решітками забезпечили б збільшення часу перебування оброблюваного середовища в трубчастих елементах апарата при необхідній швидкості його руху в останніх, за рахунок чого підвищити якість теплового оброблення середовища у випадку реалізації в апараті теплового процесу або якість розділення середовища у випадку реалізації в апараті масообмінного процесу. Поставлена задача вирішується тим, що в трубчастому апараті, який містить щонайменше одну трубну решітку із закріпленими в них трубчастими елементами, приєднану по периферії до трубної решітки кришку з каналами для сполучення між собою трубчастих елементів, а також штуцер підведення в трубчасті елементи оброблюваного середовища та штуцер відведення з них вказаного середовища, згідно з винаходом, новим є те, що торець кришки з боку трубної решітки виконаний плоским, а канали для сполучення між собою трубчастих елементів виконані у вигляді заглибин, кожна з яких з'єднує два сусідні трубчасті елементи. У найприйнятнішому прикладі виконання апарата кришка додатково приєднана до трубної решітки щонайменше в одному місці її центральної частини. Виконання трубчастого апарата з вказаними відмітними ознаками забезпечує послідовне проходження оброблюваним середовищем усіх трубчастих елементів. Це значно збільшує час перебування середовища в апараті, що сприяє більш якісному його обробленню у випадках незначної об'ємної витрати середовища та наявності значного термічного та (або) дифузійного опору тепло- та (або) масообмінного процесу саме з боку оброблюваного середовища. Додаткове приєднання кожної з кришок до відповідної трубної решітки щонайменше в одному місті її центральної частини створює краще ущільнення взаємно обернених поверхонь відповідних кришки й трубної решітки, що запобігає перетіканню оброблюваного середовища з даного трубчастого елемента не в сусідній елемент, а в більш віддалений, що також сприяє підвищенню ефективності апарата. Суть винаходу пояснюється кресленнями, на яких зображено: на фіг.1 - трубчастий апарат, поздовжній розріз (розташування каналів в кришках показано умовою: дійсне розташування каналів показано на фіг. 2); на фіг. 2 - розріз по А-А на фіг. 1. Трубчастий апарат містить корпус 1, трубні решітки 2 і 3 із закріпленими в них трубчастими елементами 4, а також приєднані по периферії 5 трубних решіток 2 і 3 плоскі кришки 6 і 7 (фіг. 1). Штуцер 8 підведення в трубчасті елементи 4 оброблюваного середовища і штуцер 9 відведення з них вказаного середовища розташовані залежно від кількості трубчастих елементів 4 на одній з кришок (6 або 7) або на різних кришках (якщо число трубчастих елементів 4 парне, то штуцери 8 і 9 розташовані на одній з кришок б або 7, а якщо непарне - то на різних кришках). Торці кришок 6 і 7 з боку трубних решіток 2 і 3 виконані плоскими для щільного стикання між собою відповідних кришки й трубної решітки (для ущільнення можна або виготовляти кришку, наприклад, з полімерного матеріалу, або розташовувати між кришкою й трубною решіткою ущільнювальну прокладку (не показана)). У кожній кришці з боку відповідної трубної решітки є канали 10 для сполучення між собою трубчастих елементів 4, причому канали виконані у вигляді заглибин, кожна з яких з'єднує два сусідні трубчасті елементи 4 (фіг. 1, 2). Таким чином, всі трубчасті елементи 4 за допомогою каналів 10 з'єднані послідовно. У центральній частині кожної з кришок з метою покращення ущільнення може бути встановлена щонайменше одна шпилька 11, вкручена у відповідну трубну решітку. Гайкою 12 кришка 6 (7) щільно притискається до трубної решітки 2 (3). У випадку застосування даного трубчастого апарата як заглибного або зрошувального теплообмінника (холодильника) або безкорпусного масообмінного апарата корпус 1 може бути відсутнім. Також апарат може мати лише одну трубну решітку й відповідну кришку (наприклад апарат з Uподібними трубками). Апарат працює таким чином. Оброблюване середовище (однорідна або неоднорідна рідка, газо- або пароподібна система) подається у штуцер 8, з якого потрапляє в один з трубчастих елементів 4, де відбувається оброблення вказаного середовища. На виході з першого трубчастого елемента 4 оброблюване середовище надходить у канал 10 кришки 7, а потім у сусідній трубчастий елемент 4, де знову піддається обробленню. Таким чином, оброблюване середовище послідовно проходить крізь всі трубчасті елементи 4, що значно збільшує час перебування його в апараті й підвищує ефективність оброблення. Використання даного винаходу збільшує час оброблення середовища в апараті, який має незначні габарити й матеріалоємкість. 2 35889 Фіг. 1 3 35889 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
