Насос

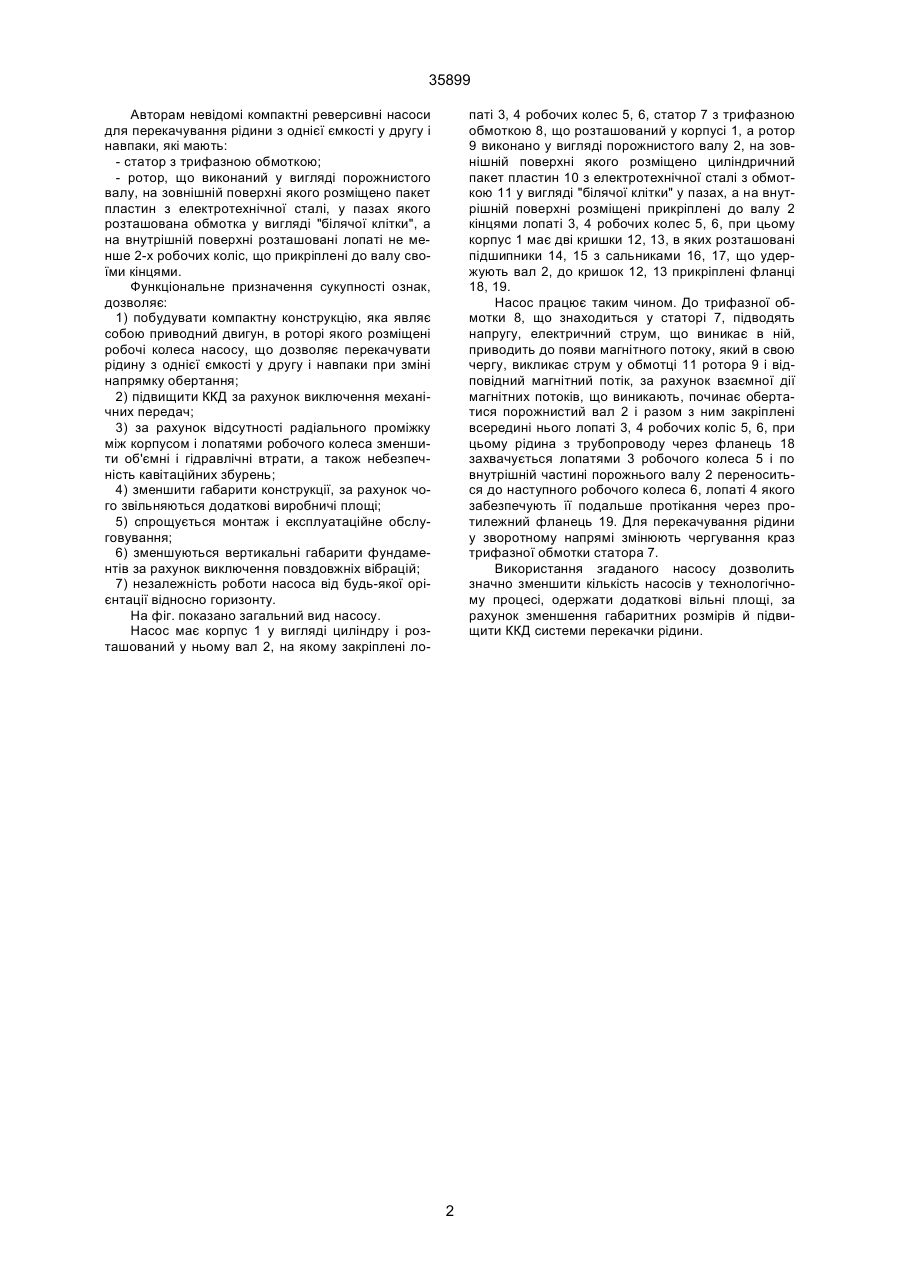

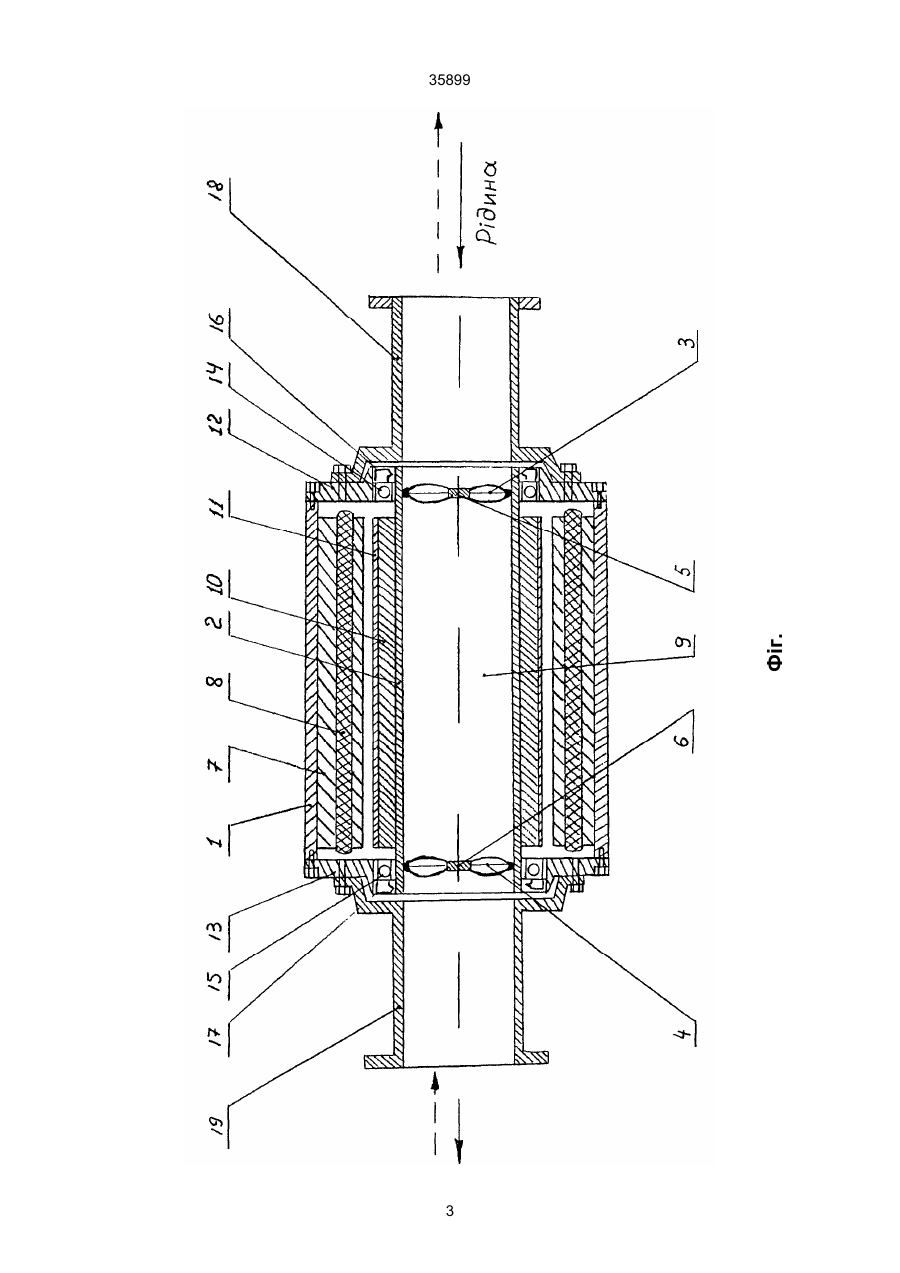

Насос, що містить в собі корпус у вигляд циліндру і розташований у ньому вал, на якому розташовані лопаті робочих коліс, відрізняється тим, що насос має статор з трифазною обмоткою, який розташований у корпусі, а ротор виконано у вигляді порожнистого валу, на зовнішній поверхні якого розміщено циліндричний пакет пластин з електротехнічної сталі з обмоткою у вигляді “Білячою клітки” у пазах, а на внутрішній – розміщено не менше 2-х робочих коліс, що прикріплені до валу кінцями лопатів, при цьому корпус має дві кришки, в яких розташовані підшипники з сальниками, що утримують вал, до кришок прикріплені фланці. (19) (21) 99020854 (22) 16.02.1999 (24) 16.04.2001 (33) UA (46) 16.04.2001, Бюл. № 3, 2001 р. (72) Свергун Юрій Федорович, Черенков Олександр Данилович, Аксьонов Юрій Іванович, Ванькевич Володимир Вікторович (73) СВЕРГУН ЮРІЙ ФЕДОРОВИЧ, ЧЕРЕНКОВ ОЛЕКСАНДР ДАНИЛОВИЧ, АКСЬОНОВ ЮРІЙ ІВАНОВИЧ, ВАНЬКЕВИЧ ВОЛОДИМИР ВІКТОРОВИЧ 35899 Авторам невідомі компактні реверсивні насоси для перекачування рідини з однієї ємкості у другу і навпаки, які мають: - статор з трифазною обмоткою; - ротор, що виконаний у вигляді порожнистого валу, на зовнішній поверхні якого розміщено пакет пластин з електротехнічної сталі, у пазах якого розташована обмотка у вигляді "білячої клітки", а на внутрішній поверхні розташовані лопаті не менше 2-х робочих коліс, що прикріплені до валу своїми кінцями. Функціональне призначення сукупності ознак, дозволяє: 1) побудувати компактну конструкцію, яка являє собою приводний двигун, в роторі якого розміщені робочі колеса насосу, що дозволяє перекачувати рідину з однієї ємкості у другу і навпаки при зміні напрямку обертання; 2) підвищити ККД за рахунок виключення механічних передач; 3) за рахунок відсутності радіального проміжку між корпусом і лопатями робочого колеса зменшити об'ємні і гідравлічні втрати, а також небезпечність кавітаційних збурень; 4) зменшити габарити конструкції, за рахунок чого звільняються додаткові виробничі площі; 5) спрощується монтаж і експлуатаційне обслуговування; 6) зменшуються вертикальні габарити фундаментів за рахунок виключення повздовжніх вібрацій; 7) незалежність роботи насоса від будь-якої орієнтації відносно горизонту. На фіг. показано загальний вид насосу. Насос має корпус 1 у вигляді циліндру і розташований у ньому вал 2, на якому закріплені ло паті 3, 4 робочих колес 5, 6, статор 7 з трифазною обмоткою 8, що розташований у корпусі 1, а ротор 9 виконано у вигляді порожнистого валу 2, на зовнішній поверхні якого розміщено циліндричний пакет пластин 10 з електротехнічної сталі з обмоткою 11 у вигляді "білячої клітки" у пазах, а на внутрішній поверхні розміщені прикріплені до валу 2 кінцями лопаті 3, 4 робочих колес 5, 6, при цьому корпус 1 має дві кришки 12, 13, в яких розташовані підшипники 14, 15 з сальниками 16, 17, що удержують вал 2, до кришок 12, 13 прикріплені фланці 18, 19. Насос працює таким чином. До трифазної обмотки 8, що знаходиться у статорі 7, підводять напругу, електричний струм, що виникає в ній, приводить до появи магнітного потоку, який в свою чергу, викликає струм у обмотці 11 ротора 9 і відповідний магнітний потік, за рахунок взаємної дії магнітних потоків, що виникають, починає обертатися порожнистий вал 2 і разом з ним закріплені всередині нього лопаті 3, 4 робочих коліс 5, 6, при цьому рідина з трубопроводу через фланець 18 захвачується лопатями 3 робочого колеса 5 і по внутрішній частині порожнього валу 2 переноситься до наступного робочого колеса 6, лопаті 4 якого забезпечують її подальше протікання через протилежний фланець 19. Для перекачування рідини у зворотному напрямі змінюють чергування краз трифазної обмотки статора 7. Використання згаданого насосу дозволить значно зменшити кількість насосів у технологічному процесі, одержати додаткові вільні площі, за рахунок зменшення габаритних розмірів й підвищити ККД системи перекачки рідини. 2 Фіг. 35899 3 35899 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
