Шнековідцентровий насос
Номер патенту: 9060
Опубліковано: 30.09.1996
Автори: Бражнік Віктор Петрович, Ширяєв Анатолій Васильович, Черкаських Микола Тимофійович
Формула / Реферат
Шнекоцентробежный насос, содержащий центробежное колесо, два предвключенных шнека с полостями всасывания и нагнетания, последовательно установленные на одном валу, и подвод, отличающийся тем, что, с целью повышения антикавитационных качеств насоса путем уменьшения расхода жидкости через каждый шнек, шнек, установленный непосредственно перед центробежным колесом, снабжен отдельным подводом, при этом полость всасывания последнего шнека отделена от полости нагнетания расположенного перед ним шнека.
Текст

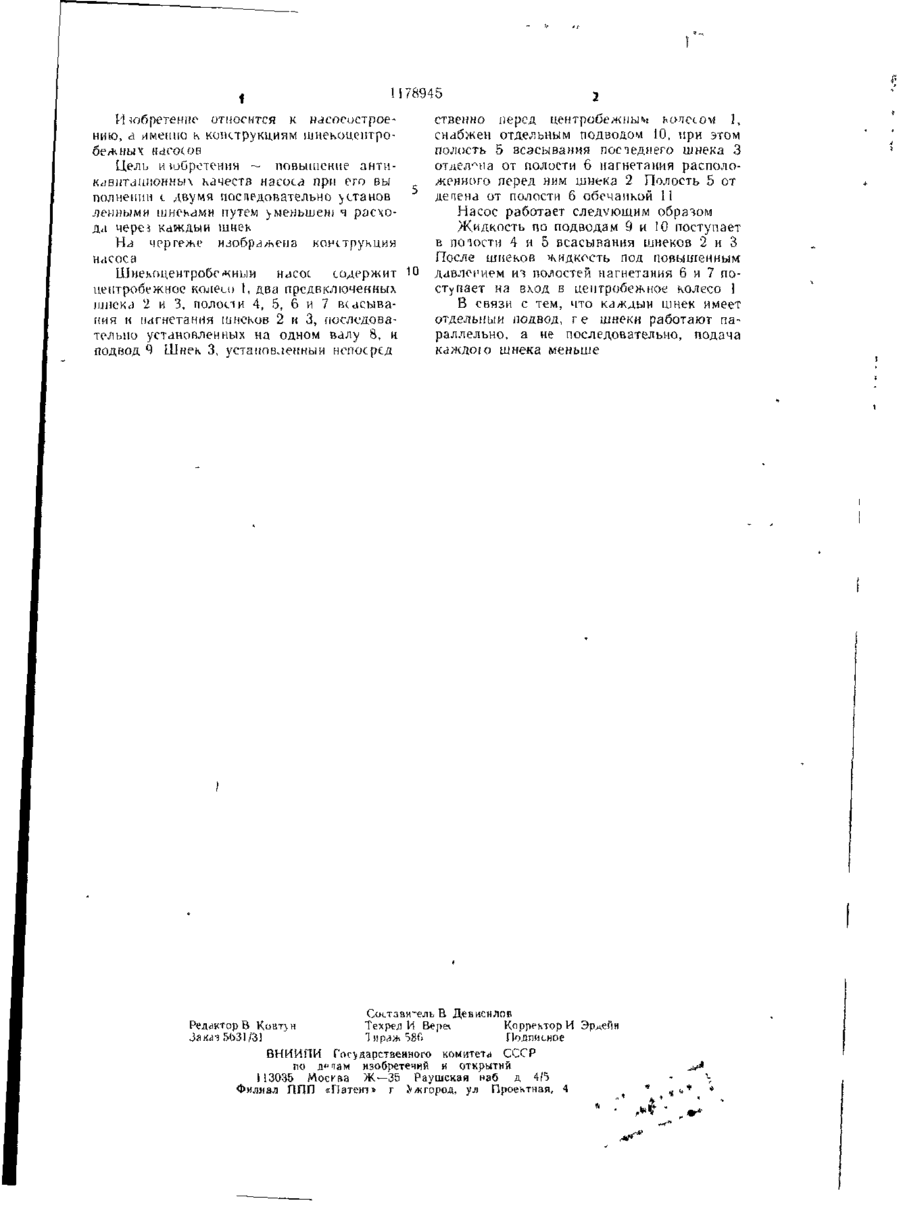

ШНЕКОЦЕНТРОБЕЖНЫЙ НАСОС, содержащий центробежное колесо, два предвкл юченных шнека с полостями всасывания и нагнетания, последовательно установленные на одном валу, и подвод, отличающийся тем, что, с целью повышения антикавитационных качеств насоса путем уменьшения расхода жидкости через каждый шнек, шнек, установленный непосредственно перед центробежным колесом, снабжен отдельным подводом, при этом полость всасывания последнего шнека отделена от полости нагнетания расположенного перед ним шнека. iL. і і 78945 I СТВЄІ1НО ПерСД Ц е н Т р о б е Ж П Ы ^ hQlJCLOVI 1, 11 юбретенпе относится к нлсосостроеснабжен отдельным подводом 10, при этом нию, а именно к конструкциям шнекоцснтрополость 5 всасывания постеднего шнека 3 бежных насосов отделена от полости б нагнетания располоЦель и іобретенин ~ повышение антиженного перед ним шнека 2 Полость 5 от клвнтлшонных качеств насоса при его вы де гієна от полости 6 обечайкой 11 полпенни t двумя последовательно >етанов ленными шнеками путем уменьшен! ч расхоНасос работает следующим образом да через каждый шнек Жидкость по подводам 9 и 10 поступает в почости 4 и 5 всасывания шнеков 2 и 3 На чертеже изображена конструкция После шпеков жидкость под повышенным насоса давлением из полостей нагнетания 6 и 7 поШнекоцентробсжныи насос содержит сту пает на вход в центробежное колесо і центробежное колен) 1, два предвключенных В связи с тем, что каждый шнек имеет шнека 2 и 3, полой и 4, 5, 6 и 7 в Подписное Зак
ДивитисяДодаткова інформація
Назва патенту англійськоюRotary-centrifugal pump
Автори англійськоюShyriaiev Anatolii Vasyliovych, Brazhnik Viktor Petrovych, Cherkasskykh Mykola Tymofiiovych
Назва патенту російськоюШнеко-центробежный насос
Автори російськоюШиряев Анатолий Васильевич, Бражник Виктор Петрович, Черкасских Николай Тимофеевич
МПК / Мітки
МПК: F04D 29/66, F04D 1/00
Мітки: насос, шнековідцентровий
