Живильний пристрій сигналізації, централізації та блокування електрифікованих залізниць

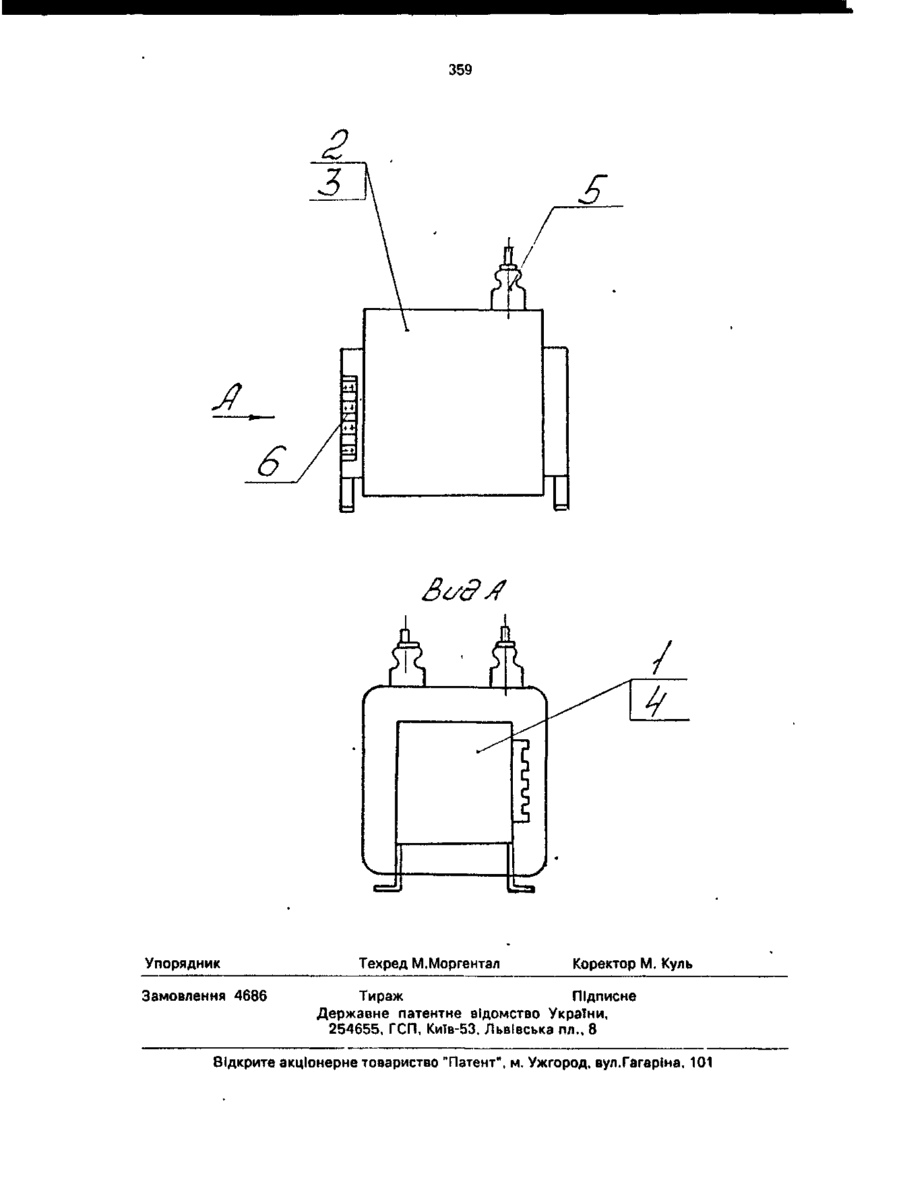

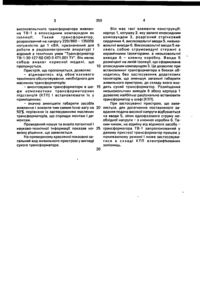

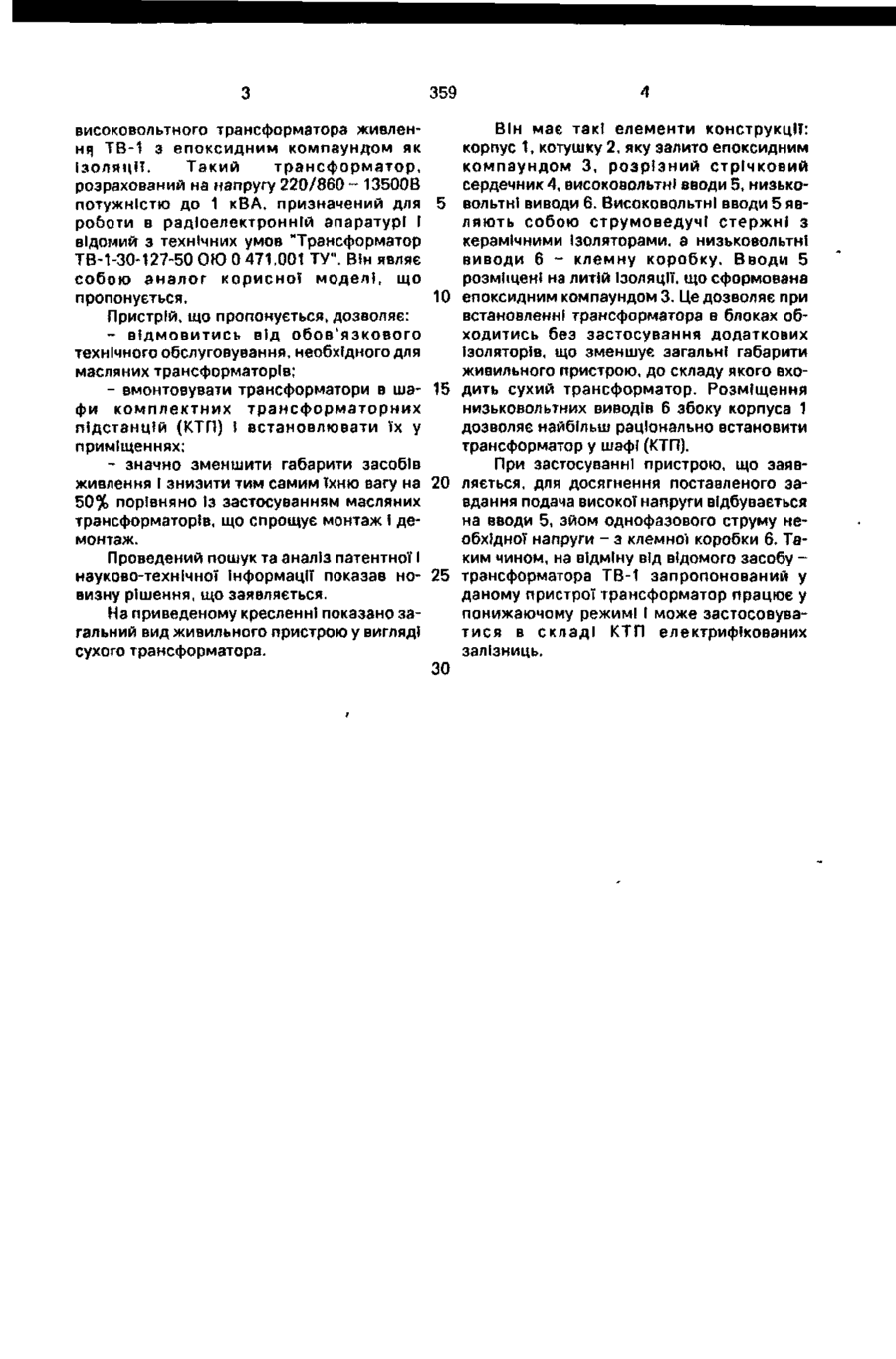

Живильний пристрій сигналізації, централізації та блокування електрифікованих залізниць у вигляді сухого трансформатора, який має корпус, вводи, виводи, Ізоляцію у вигляді епоксидного компаунду, який в і д р і з н я є т ь с я тим, що високовольтні вводи виконані у вигляді струмонесучих стержнів з ізоляторами та розташовані на епоксидному компаунді, а низьковольтні виводи - у вигляді клемної коробки І розташовані на боковій частині корпуса. С > Корисна модель відноситься до живильних пристроїв сигналізації, централізації та блокування електрифікованих залізниць. Зокрема, це стосується застосування однофазного сухого трансформатора, розрахованого на напругу 6-10/230В промислової частоти потужністю від 1,25 кВА до 4,0 кВА. Відомі живильні пристрої сигналізації, централізації та блокування електрифікованих залізниць з використанням масляних трансформаторів. Зокрема, для вказаних вище параметрів застосовується масляний однофазовий трансформатор типу ОМС, відповідно ТУ У 32.01056327.006-96. Його недолік полягає в тому, що він громіздкий, має низьку надійність у роботі і потребує значних трудовитрат на технічне обслуговування при експлуатації. В основу розробки корисної моделі поставлено завдання підвищення надійності пристрою за рахунок використання сухого трансформатора з епоксидним компаундом як живильного пристрою сиґналізації, L централізації та блокування на електрифікованих залізницях шляхом заміни масляного трансформатора, який раніше використовувався для цієї мети та забезпечення зниження ваги І габаритів живильного пристрою, спрощення технічного обслуговування, можливості встановлювати у блоки без застосування додаткових Ізоляторів, Поставлена задача досягається тим, що живильний пристрій сигналізації, централізації та блокування електрифікованих залізниць виконаний у вигляді сухого трансформатора, який має корпус, вводи, виводи, Ізоляцію у вигляді епоксидного компаунду, оснащений високовольтними вводами у вигляді струмонесучих стержнів з Ізоляторами та розташованими на епоксидному компаунді, а також низьковольтними виводами у вигляді клемної коробки І розташованими на боковій частині корпуса. Запропонований пристрій характеризується використанням для досягнення очікуваного технічного результату анодного ел 359 високовольтного трансформатора живлення, ТВ-1 з епоксидним компаундом як Ізоляції. Такий трансформатор, розрахований на напругу 220/860 - 13500В потужністю до 1 кВА, призначений для роботи в радіоелектронній апаратурі І відомий з технічних умов "Трансформатор ТВ-1-30-127-50 ОЮ 0 471.001 ТУ". Він являє собою аналог корисної моделі, що пропонується. Пристрій, що пропонується, дозволяє: - відмовитись від обов'язкового технічного обслуговування, необхідного для масляних трансформаторів; - вмонтовувати трансформатори в шафи комплектних трансформаторних підстанцій (КТП) І встановлювати їх у приміщеннях; - значно зменшити габарити засобів живлення І знизити тим самим їхню вагу на 50% порівняно Із застосуванням масляних трансформаторів, що спрощує монтаж І демонтаж. Проведений пошук та аналіз патентної І науково-технічної Інформації показав новизну рішення, що заявляється. На приведеному кресленні показано загальний вид живильного пристрою у вигляді сухого трансформатора. 5 10 15 20 25 30 Він має такі елементи конструкції: корпус 1, котушку 2, яку залито епоксидним компаундом 3, розрізний стрічковий сердечник 4, високовольтні вводи 5, низьковольтні виводи 6. Високовольтні ВВОДИ 5 являють собою струмоведучі стержні з керамічними Ізоляторами, а низьковольтні виводи 6 - клемну коробку. Вводи 5 розміщені на литій Ізоляції, що сформована епоксидним компаундом 3. Це дозволяє при встановленні трансформатора в блоках обходитись без застосування додаткових Ізоляторів, що зменшує загальні габарити живильного пристрою, до складу якого входить сухий трансформатор. Розміщення низьковольтних виводів 6 збоку корпуса 1 дозволяє найбільш раціонально встановити трансформатор у шафі (КТП). При застосуванні пристрою, що заявляється, для досягнення поставленого завдання подача високої напруги відбувається на вводи 5, зйом однофазового струму необхідної напруги - з клемної коробки 6. Таким чином, на відміну від відомого засобу трансформатора ТВ-1 запропонований у даному пристрої трансформатор працює у понижаючому режимі І може застосовуватися в складі КТП електрифікованих залізниць. 359 Упорядник Замовлення 4686 Техред М.Моргентал Коректор М. Куль Тираж Підписне Державне патентне відомствоУкраїни, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
