Подавальна цанга

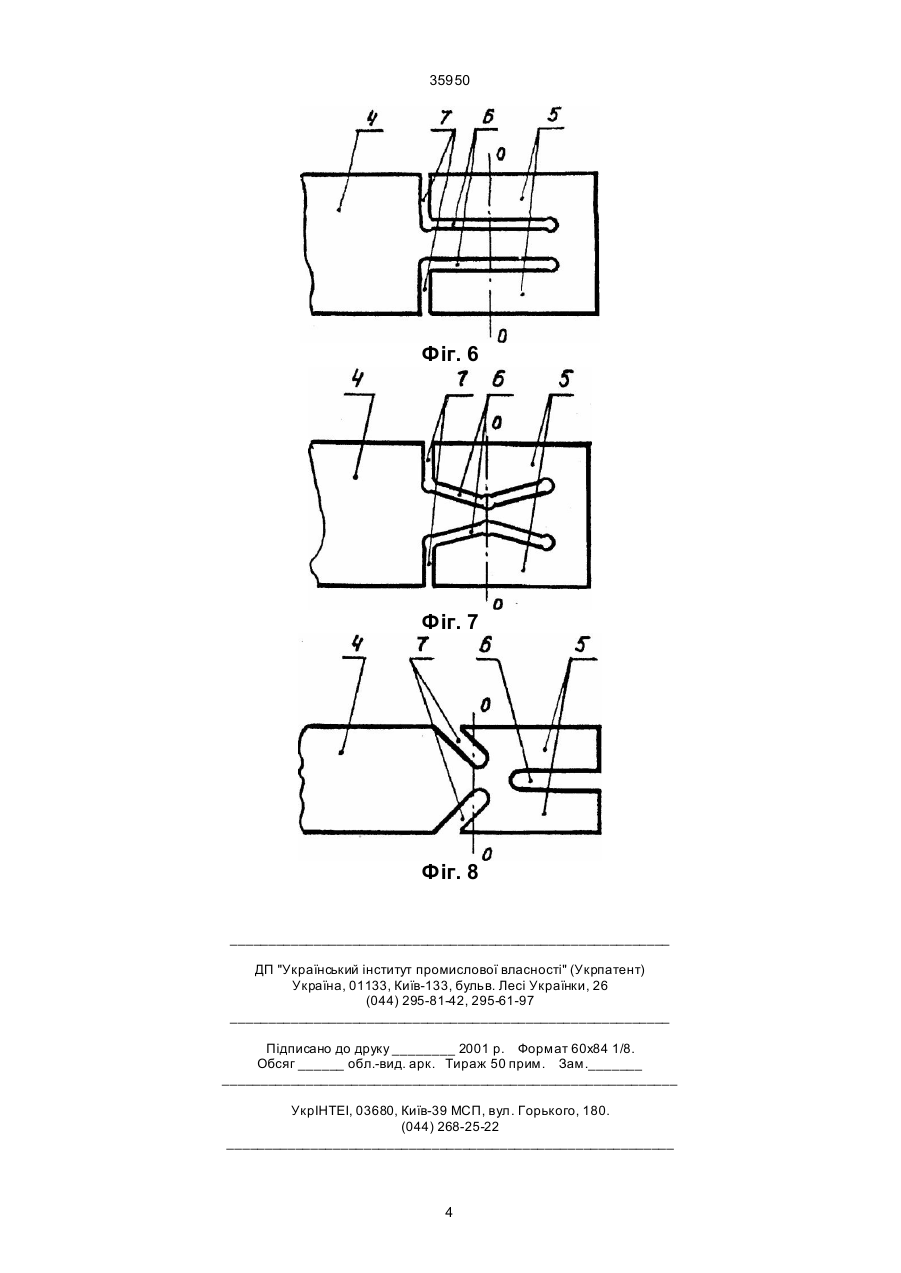

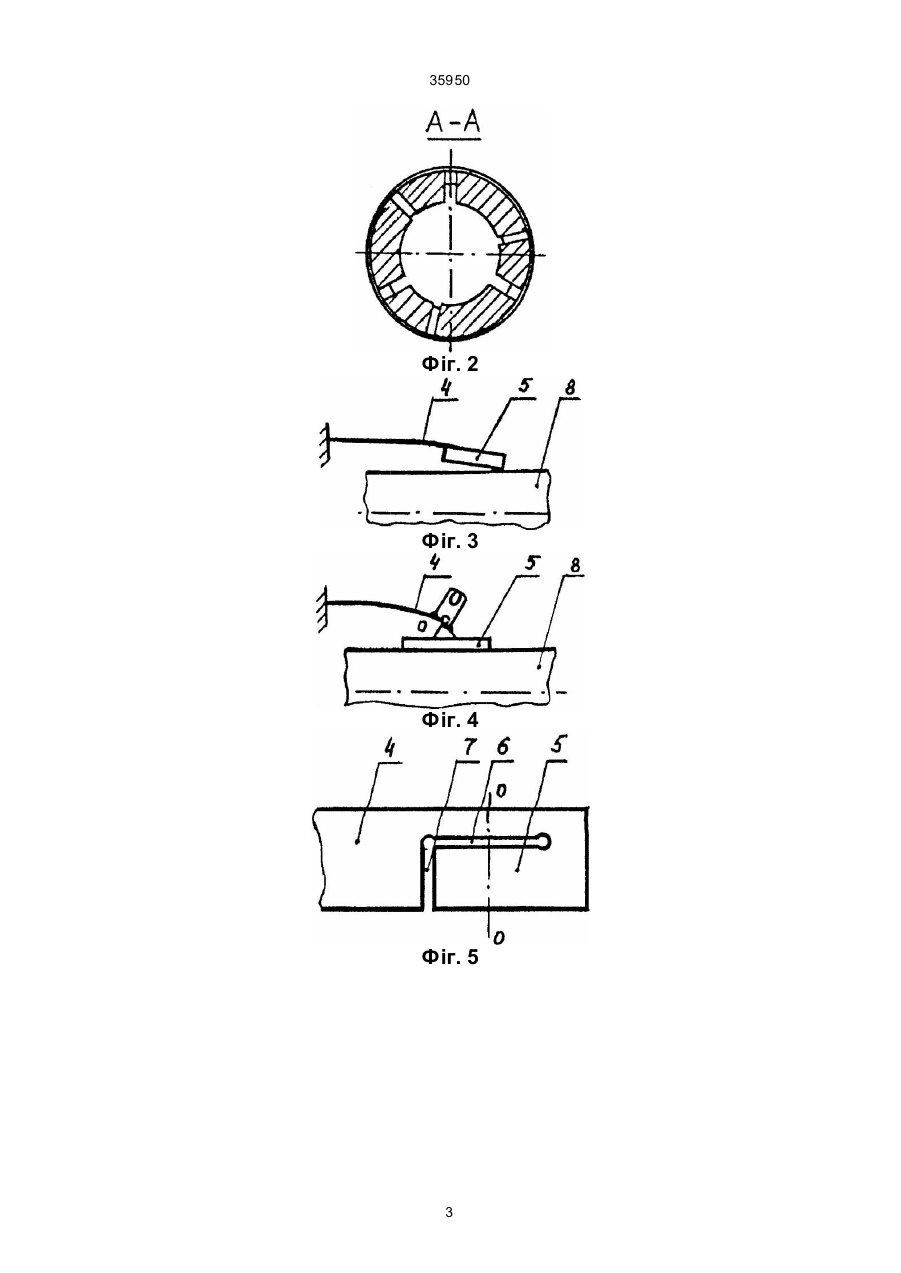

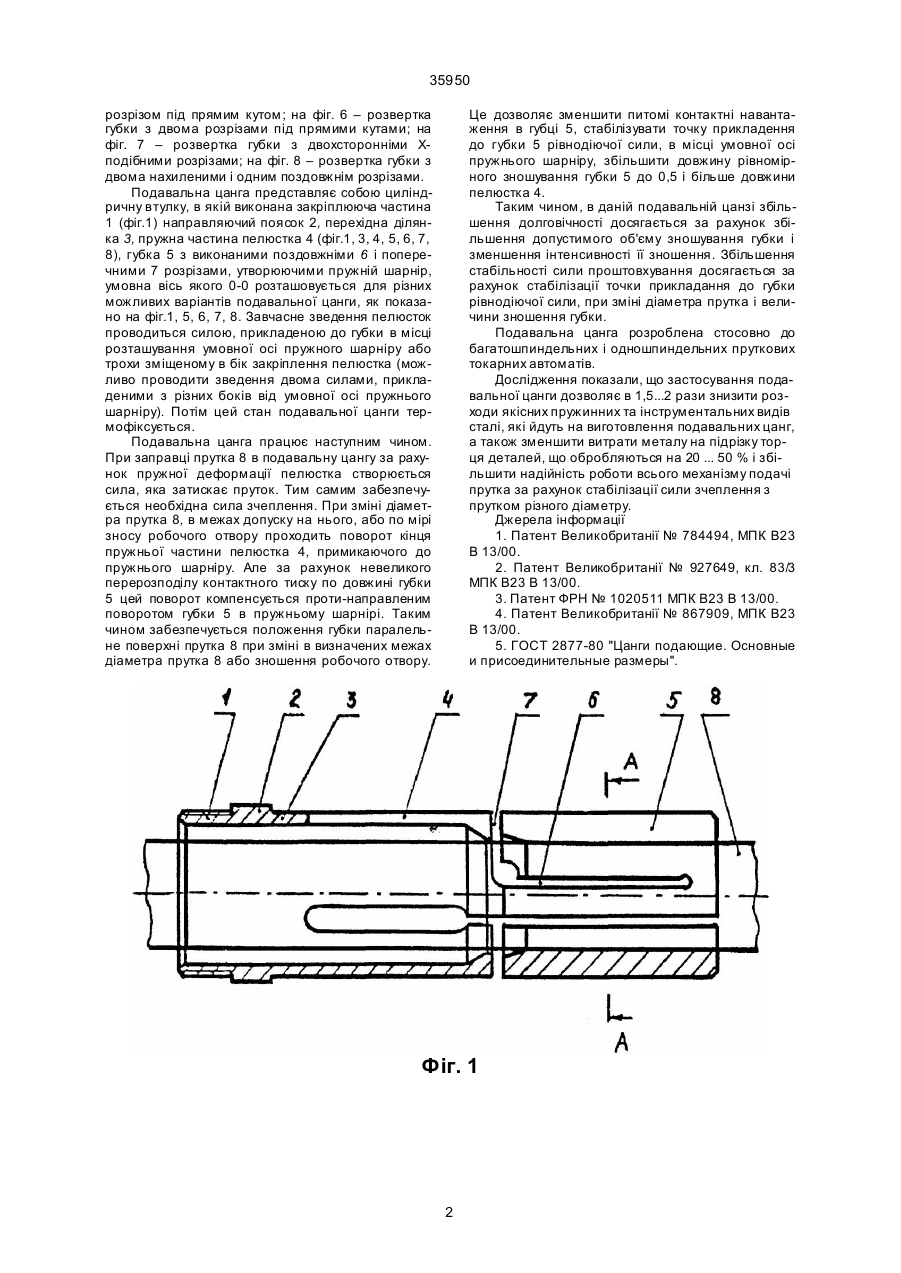

Подавальна цанга, що представляє собою циліндричну втулку із закріплюючою частиною з одного боку і поздовжніми розрізами з іншого, які створюють пружні пелюстки і робочі губки, яка відрізняє ться тим, що зв'язок кожної губки з пелюстком виконаний у вигляді умовного пружного шарніра, утвореного додатковими поздовжніми і поперечними розрізами в губці. (19) (21) 99052797 (22) 20.05.1999 (24) 16.04.2001 (33) UA (46) 16.04.2001, Бюл. № 3, 2001 р. (72) Кузнецов Юрій Миколайович, Дьяченко Юрій Павлович, Рамадан Валід Алі, JO (73) Національний технічний університет України "Київський політехнічний інститут" 35950 розрізом під прямим кутом; на фіг. 6 – розвертка губки з двома розрізами під прямими кутами; на фіг. 7 – розвертка губки з двохсторонніми Хподібними розрізами; на фіг. 8 – розвертка губки з двома нахиленими і одним поздовжнім розрізами. Подавальна цанга представляє собою циліндричну втулку, в якій виконана закріплююча частина 1 (фіг.1) направляючий поясок 2, перехідна ділянка 3, пружна частина пелюстка 4 (фіг.1, 3, 4, 5, 6, 7, 8), губка 5 з виконаними поздовжніми 6 і поперечними 7 розрізами, утворюючими пружній шарнір, умовна вісь якого 0-0 розташовується для різних можливих варіантів подавальної цанги, як показано на фіг.1, 5, 6, 7, 8. Завчасне зведення пелюсток проводиться силою, прикладеною до губки в місці розташування умовної осі пружного шарніру або трохи зміщеному в бік закріплення пелюстка (можливо проводити зведення двома силами, прикладеними з різних боків від умовної осі пружнього шарніру). Потім цей стан подавальної цанги термофіксується. Подавальна цанга працює наступним чином. При заправці прутка 8 в подавальну цангу за рахунок пружної деформації пелюстка створюється сила, яка затискає пруток. Тим самим забезпечується необхідна сила зчеплення. При зміні діаметра прутка 8, в межах допуску на нього, або по мірі зносу робочого отвору проходить поворот кінця пружньої частини пелюстка 4, примикаючого до пружнього шарніру. Але за рахунок невеликого перерозподілу контактного тиску по довжині губки 5 цей поворот компенсується проти-направленим поворотом губки 5 в пружньому шарнірі. Таким чином забезпечується положення губки паралельне поверхні прутка 8 при зміні в визначених межах діаметра прутка 8 або зношення робочого отвору. Це дозволяє зменшити питомі контактні навантаження в губці 5, стабілізувати точку прикладення до губки 5 рівнодіючої сили, в місці умовної осі пружнього шарніру, збільшити довжину рівномірного зношування губки 5 до 0,5 і більше довжини пелюстка 4. Таким чином, в даній подавальній цанзі збільшення долговічності досягається за рахунок збільшення допустимого об'єму зношування губки і зменшення інтенсивності її зношення. Збільшення стабільності сили проштовхування досягається за рахунок стабілізації точки прикладання до губки рівнодіючої сили, при зміні діаметра прутка і величини зношення губки. Подавальна цанга розроблена стосовно до багатошпиндельних і одношпиндельних пруткових токарних автоматів. Дослідження показали, що застосування подавальної цанги дозволяє в 1,5...2 рази знизити розходи якісних пружинних та інструментальних видів сталі, які йдуть на виготовлення подавальних цанг, а також зменшити витрати металу на підрізку торця деталей, що обробляються на 20 ... 50 % і збільшити надійність роботи всього механізму подачі прутка за рахунок стабілізації сили зчеплення з прутком різного діаметру. Джерела інформації 1. Патент Великобританії № 784494, МПК В23 В 13/00. 2. Патент Великобританії № 927649, кл. 83/3 МПК В23 В 13/00. 3. Патент ФРН № 1020511 МПК В23 В 13/00. 4. Патент Великобританії № 867909, МПК В23 В 13/00. 5. ГОСТ 2877-80 "Цанги подающие. Основные и присоединительные размеры". Фіг. 1 2 35950 Фіг. 2 Фіг. 3 Фіг. 4 Фіг. 5 3 35950 Фіг. 6 Фіг. 7 Фіг. 8 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
