Каркас сейсмостійкої будівлі
Номер патенту: 35959
Опубліковано: 10.10.2008
Автори: Абдурахманов Азіз Заірович, Меннанов Ельмар Меджетович, Ажермачов Сергій Геннадійович, Ажермачов Геннадій Арсентійович
Формула / Реферат
Каркас сейсмостійкої будівлі, що включає стійки й ригелі, що утворюють осередки, розміщені в осередках діагональні зв'язки, кожен осередок виконаний із центральним прямокутним стрижневим контуром, до кутів якого жорстко прикріплені кінці перехресних діагональних зв'язок, який відрізняється тим, що стрижні прямокутного контуру виконані зі складеного двотавра, пояси якого на кінцях на відстані 1/6¸1/4 довжини стрижня від торців мають змінний переріз, що збільшується до його торців по епюрі згинального моменту, стінки двотавра виконані гофрованими.
Текст

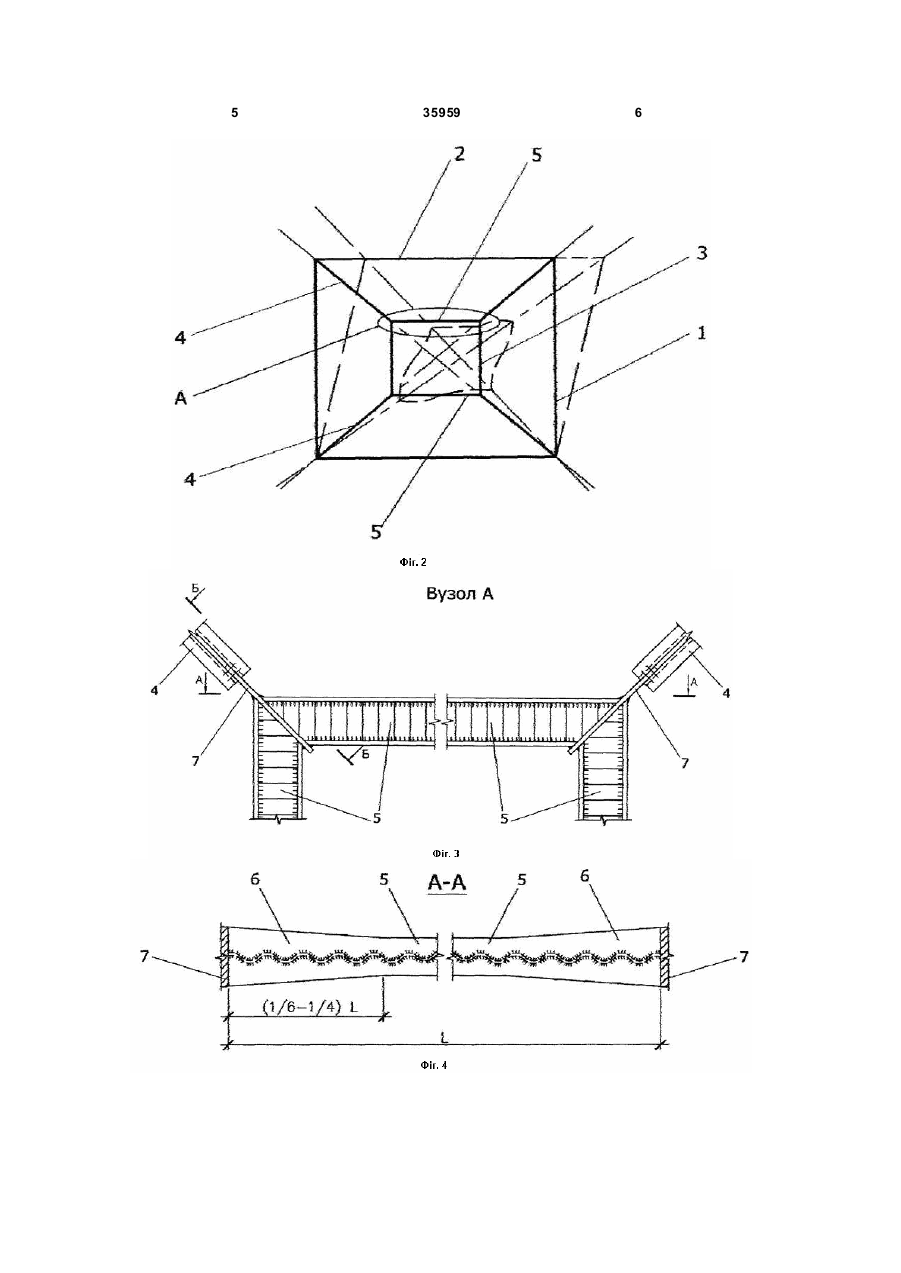

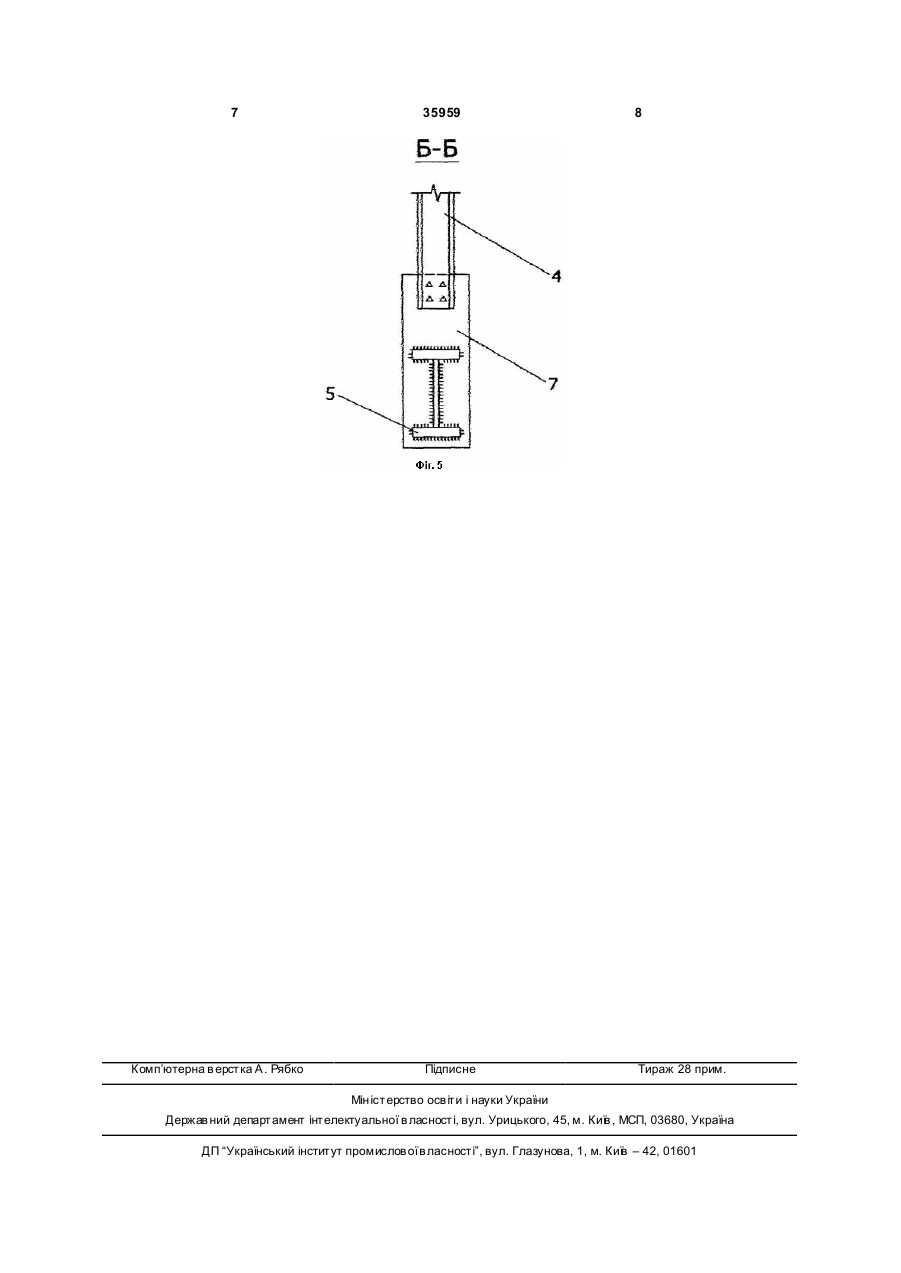

Каркас сейсмостійкої будівлі, що включає стійки й ригелі, що утворюють осередки, розміщені 3 лить підвищити їхню енергоємність у порівнянні із плоскими стінками, у результаті зміни ширини пояса за епюрою моментів збільшиться довжина зони розвитку пластичних деформацій у поясах і підвищиться енергопоглинаюча здатність каркаса. Корисна модель проілюстрована графічним матеріалом, де на Фіг.1 схематично представлений загальний вид каркаса сейсмостійкої будівлі; на Фіг.2 - осередок каркаса в нейтральному положенні й під час коливання каркаса (пунктиром); на Фіг.3 - вузол А Фіг.2; на Фіг.4 - перетин А-А Фіг.3; на Фіг.5 - розріз Б-Б Фіг.3. Каркас сейсмостійкої будівлі включає стійки 1 і ригелі 2, що утворюють окремі осередки (на фігурах не позначені). У цих осередках розташовані центральні прямокутні стрижневі контури 3, до кутів яких жорстко приєднані кінці перехресних діагональних зв’язків 4. Стрижні 5 контуру 3 на кінцях мають ділянки 6 змінного перетину, виконані на відстані 1/6¸1/4 (оптимальна 1/5) довжини стрижня 5 від торця. Кінці стрижнів 5 приварені до фасонок 7. 35959 4 При перевантаженнях під час землетрусу в стрижнях 5 контуру 3 можуть розвитися пластичні шарніри. Матеріал перехресних діагональних зв’язків 4 буде працювати в пружній стадії, що забезпечить діагональні зв’язки 4 від появи залишкових подовжень і вони не будуть втрачати стійкість. Наявність у стрижнях 5 контуру 3 ділянок 6 зі змінним перетином поясів дозволяє розвиватися пластичним деформаціям на всій їхній довжині. Застосування гофрованої стінки (на фігура х не позначена) підвищує енергопоглинаючу здатність каркаса. При коливаннях будинку в стрижнях 5 контуру 3 створюються умови для залучення великого обсягу металу в пластичну роботу, що збільшує енергопоглинаючу здатність каркаса, надійність його роботи при землетрусах, дає можливість знизити сейсмічні навантаження на каркас за рахунок поглинання значної частини енергії коливань матеріалом, що працює за межею пружності, у результаті чого забезпечується економія металу. 5 35959 6 7 Комп’ютерна в ерстка А. Рябко 35959 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюFrame of seismic-stable building
Автори англійськоюAzhermachov Hennadii Arsentiiovych, Azhermachov Serhii Hennadiiovych, Abdurakhmanov Aziz Zairovych, Mennanov Elmar Medzhetovych
Назва патенту російськоюКаркас сейсмоустойчивого строения
Автори російськоюАжермачов Геннадий Арсентьевич, Ажермачов Сергей Геннадиевич, Абдурахманов Азиз Заирович, Меннанов Эльмар Меджетович
МПК / Мітки
Мітки: сейсмостійкої, будівлі, каркас
