Пристрій для туалету

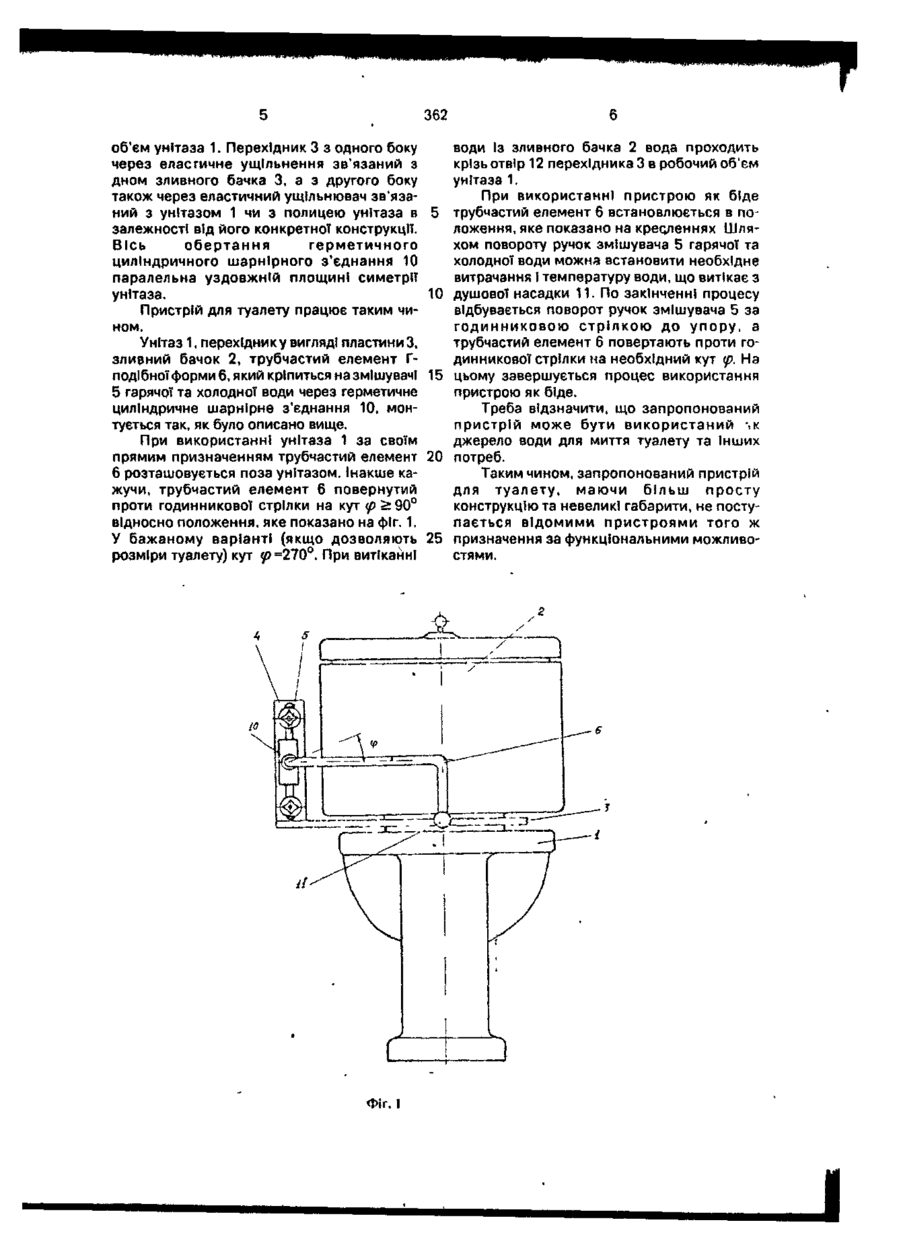

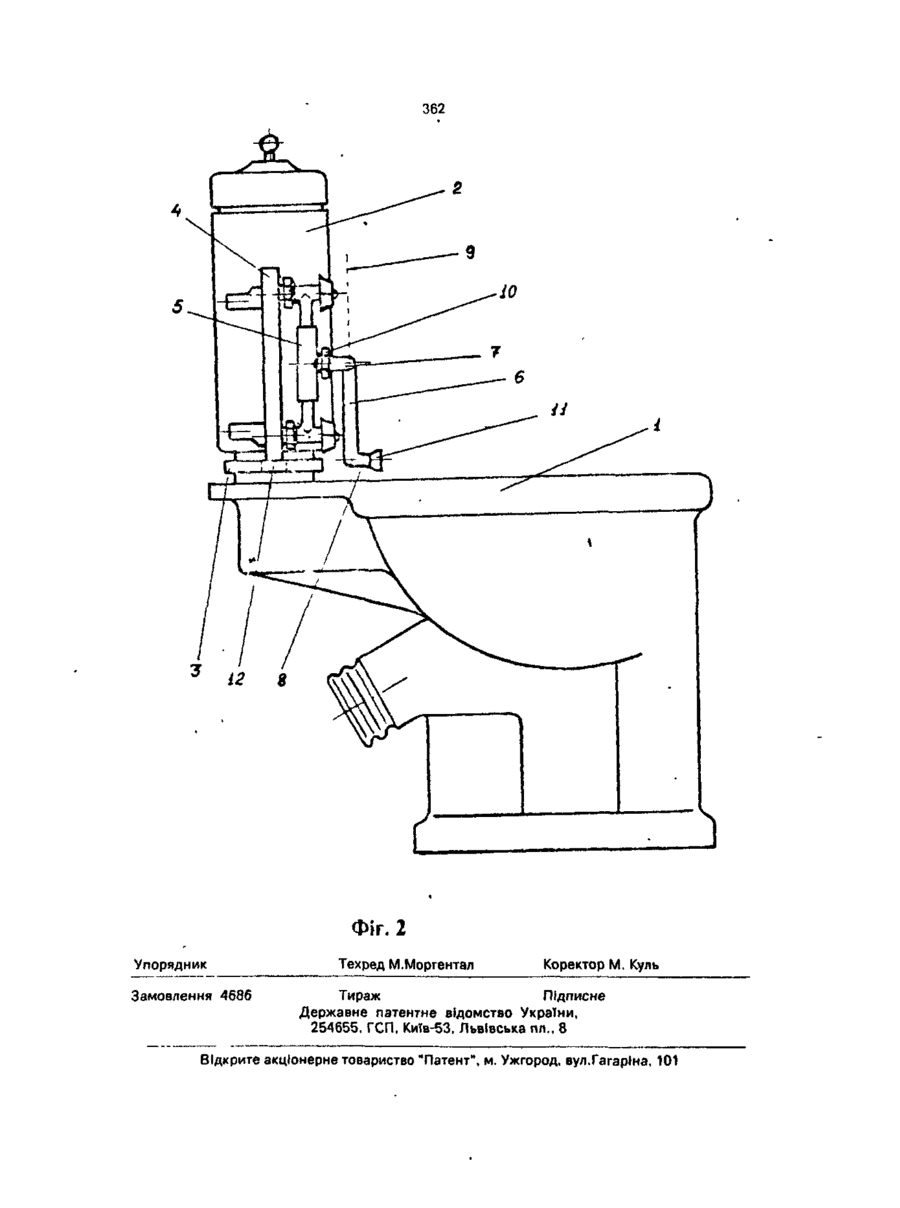

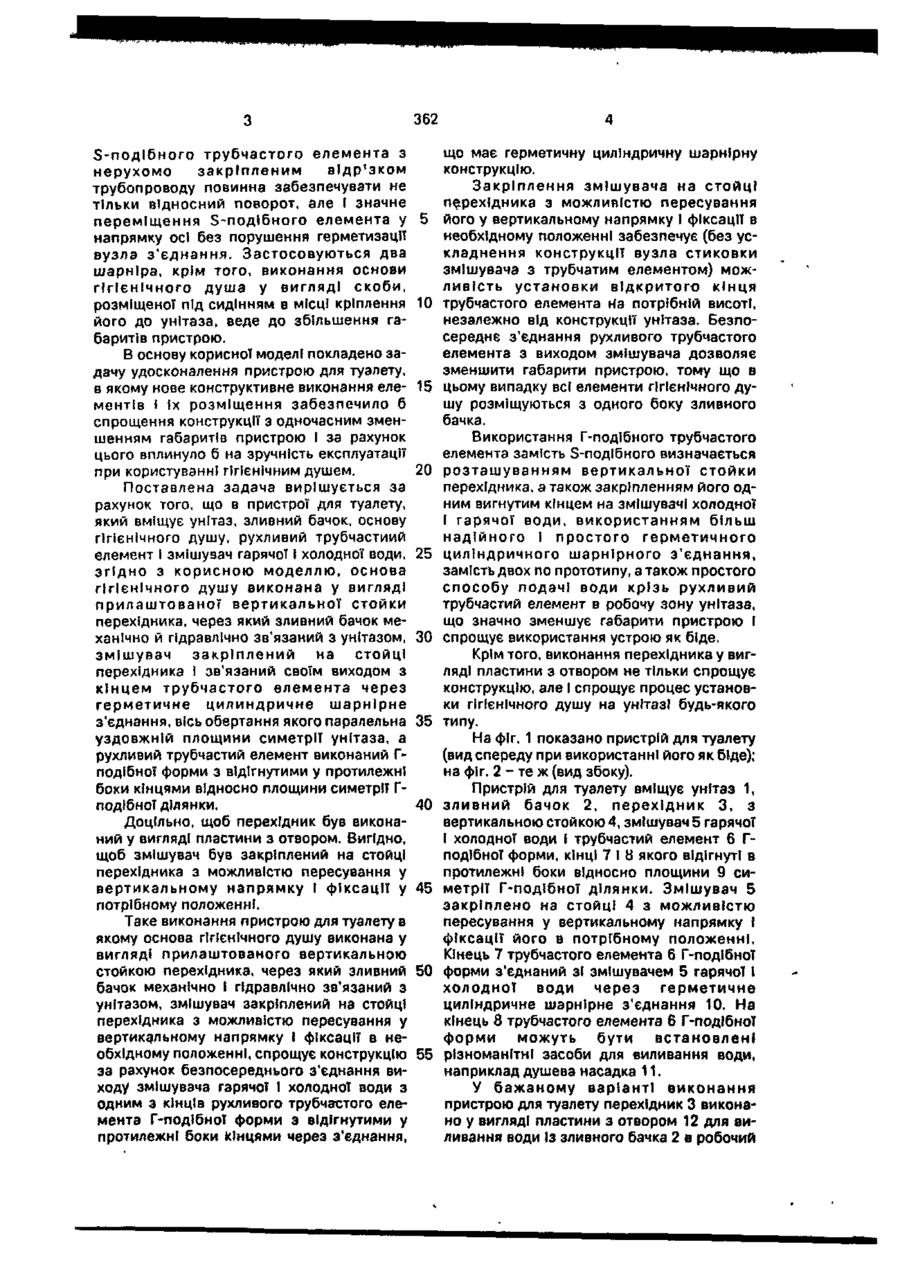

1. Пристрій для туалету, який вміщує унітаз, зливний бачок, основу гігієнічного душа, рухливий трубчастий елемент та змішувач гарячо»' і холодної води, який в і др і з н я є т ь с я тим, що основа гігієнічного душа виконана у вигляді перехідника, прилаштованого вертикальною стійкою, через який зливний бачок механічно і гідравлічно зв'язаний з унітазом, змішувач, закріплений на стійці перехідника і зв'язаний своїм виходом з кінцем трубчастого елемента через герметичний циліндричний шарнірний зв'язок, вісь обгортання якого паралельна поздовжній площині симетрії унітаза, а рухливий трубчастий елемент виконаний Г-подібної форми з відігнутими у протилежні боки кінцями відносно площини симетрії Г-подібної ділянки 2. Пристрій за п 1, який в і д р і з н я є т ь с я тим, що перехідник виконано у вигляді пластини з отвором. Корисна модель відноситься до санітарної техніки І може бути використана в санітарно-технічних пристроях, які забезпечують суміщення двох функцій: функцію унітаза зі зливним баком та функцію біде. Відомий пристрій для унітаза [Патент США № 3513487, кл. 4-420.4, 68]. який було взято як прототип, вміщує закріплені на унітазі зливний бачок, сидіння і основу гігієнічного душу. На основі ГІГІЄНІЧНОГО душу, яка виконана у вигляді скоби, закріплені з одного боку змішувач гарячої та холодної води, а з іншого боку - трубчастий елемент S-подібної форми з душевою насадкою на кінці. Крім того, на основі гігієнічного душу твердо закріплений відрізок трубопроводу, один кінець якого зв'язаний зі змішувачем, а другий кінець загнутий догори і зв'язаний з рухливим трубчастим елементом Sподібної форми, який можна обертати і лінійно переміщувати уздовж загнутої догори ділянки відрізку трубопроводу. При користуванні пристроєм для туалету як унітазом S-подібний трубчастий елемент виводиться у неробочий стан за межі унітаза. При користуванні пристроєм як гігієнічним душем S-подібний трубчастий елемент повертається спочатку навколо осі загнутого кінця нерухомо закріпленого відрізку трубопроводу, а потім переміщується донизу в напрямку осі, в результаті - нижній вигин S-подібного трубчастого елемента, який обладнаний душевою насадкою, розміщується в робочому об'ємі унітаза. З допомогою змішувача встановлюється необхідна витрата І температура води, яка витікає з душової насадки. Проте експлуатація цього пристрою виявляє суттєвий недолік - він має складну конструкцію. Дійсно, конструкція з'єднання (33) RU с > со Ov N> 362 S-подІбного трубчастого елемента з нерухомо закріпленим відр'зком трубопроводу повинна забезпечувати не тільки відносний поворот, але І значне переміщення S-подібного елемента у напрямку осі без порушення герметизації вузла з'єднання. Застосовуються два шарніра, крім того, виконання основи ГІГІЄНІЧНОГО душа у вигляді скоби, розміщеної під сидінням в місці кріплення його до унітаза, веде до збільшення габаритів пристрою. В основу корисної моделі покладено задачу удосконалення пристрою для туалету, в якому нове конструктивне виконання елементів І їх розміщення забезпечило б спрощення конструкції з одночасним зменшенням габаритів пристрою І за рахунок цього вплинуло б на зручність експлуатації при користуванні ГІГІЄНІЧНИМ душем. Поставлена задача вирішується за рахунок того, що в пристрої для туалету, який вміщує унітаз, зливний бачок, основу ГІГІЄНІЧНОГО душу, рухливий трубчастиий елемент І змішувач гарячої І холодної води, згідно з корисною моделлю, основа ГІГІЄНІЧНОГО душу виконана у вигляді прилаштованої вертикальної стойки перехідника, через який зливний бачок механічно й гідравлічно зв'язаний з унітазом, змішувач закріплений на стойці перехідника І зв'язаний своїм виходом з кінцем трубчастого елемента через герметичне цилиндричне шарнірне з'єднання, вісь обертання якого паралельна уздовжній площини симетрії унітаза, а рухливий трубчастий елемент виконаний Гподібної форми з відігнутими у протилежні боки кінцями відносно площини симетрії Гподібної ділянки, Доцільно, щоб перехідник був виконаний у вигляді пластини з отвором. Вигідно, щоб змішувач був закріплений на стойці перехідника з можливістю пересування у вертикальному напрямку І фіксації у потрібному положенні. Таке виконання пристрою для туалету в якому основа гігієнічного душу виконана у вигляді прилаштованого вертикальною стойкою перехідника, через який зливний бачок механічно І гідравлічно зв'язаний з унітазом, змішувач закріплений на стойці перехідника з можливістю пересування у вертикальному напрямку І фіксації в необхідному положенні, спрощує конструкцію за рахунок безпосереднього з'єднання виходу змішувача гарячої І холодної води з одним з кінців рухливого трубчастого елемента Г-лодібної форми з відігнутими у протилежні боки кінцями через з'єднання, 5 10 15 20 25 ЗО 35 40 45 50 55 що має герметичну циліндричну шарнірну конструкцію. Закріплення змішувача на стойці перехідника з можливістю пересування його у вертикальному напрямку І фіксації в необхідному положенні забезпечує (без ускладнення конструкції вузла стиковки змішувача з трубчатим елементом) можливість установки відкритого кінця трубчастого елемента На потрібній висоті, незалежно від конструкції унітаза. Безпосереднє з'єднання рухливого трубчастого елемента з виходом змішувача дозволяє зменшити габарити пристрою, тому що в цьому випадку всі елементи гігієнічного душу розміщуються з одного боку зливного бачка. Використання Г-подібного трубчастого елемента замість S-подібного визначається розташуванням вертикальної стойки перехідника, а також закріпленням його одним вигнутим кінцем на змішувачі холодної І гарячої води, використанням більш надійного і простого герметичного циліндричного шарнірного з'єднання, замість двох по прототипу, а також простого способу подачі води крізь рухливий трубчастий елемент в робочу зону унітаза, що значно зменшує габарити пристрою І спрощує використання устрою як біде. Крім того, виконання перехідника у вигляді пластини з отвором не тільки спрощує конструкцію, але і спрощує процес установки гігієнічного душу на унітазі будь-якого типу. На фіг. 1 показано пристрій для туалету (вид спереду при використанні його як біде); на фіг. 2 - те ж (вид збоку). Пристрій для туалету вміщує унітаз 1, зливний бачок 2, перехідник 3, з вертикальною стойкою 4, змішувач 5 гарячої І холодної води І трубчастий елемент 6 Гподібної форми, кінці 7 І 8 якого відігнуті в протилежні боки відносно площини 9 симетрії Г-подібної ділянки. Змішувач 5 закріплено на стойці 4 з можливістю пересування у вертикальному напрямку І фіксації його в потрібному положенні. Кінець 7 трубчастого елемента 6 Г-подібної форми з'єднаний зі змішувачем 5 гарячої! холодної води через герметичне циліндричне шарнірне з'єднання 10. На кінець 8 трубчастого елемента 6 Г-подібної форми можуть бути встановлені різноманітні засоби для виливання води, наприклад душева насадка 11. У бажаному варіанті виконання пристрою для туалету перехідник 3 виконано у вигляді пластини з отвором 12 для виливання води Із зливного бачка 2 в робочий 362 води Із зливного бачка 2 вода проходить об'єм унітаза 1. Перехідник 3 з одного боку крізь отвір 12 перехідника 3 в робочий об'єм через еластичне ущільнення зв'язаний з унітаза 1. дном зливного бачка 3, а з другого боку При використанні пристрою як біде також через еластичний ущільнювач зв'язаний з унітазом 1 чи з полицею унітаза в 5 трубчастий елемент б встановлюється в положення, яке показано на кресленнях Шлязалежності від його конкретної конструкції. хом повороту ручок змішувача 5 гарячої та Вісь обертання герметичного холодної води можна встановити необхідне циліндричного шарнірного з'єднання 10 витрачання І температуру води, що витікає з паралельна уздовжній площині симетрії унітаза. 10 душової насадки 11. По закінченні процесу відбувається поворот ручок змішувача 5 за Пристрій для туалету працює таким чигодинниковою стрілкою до упору, а ном. трубчастий елемент 6 повертають проти гоУнітаз 1, перехідник у вигляді пластини З, динникової стрілки на необхідний кут
