Спосіб газопроменевого опалення

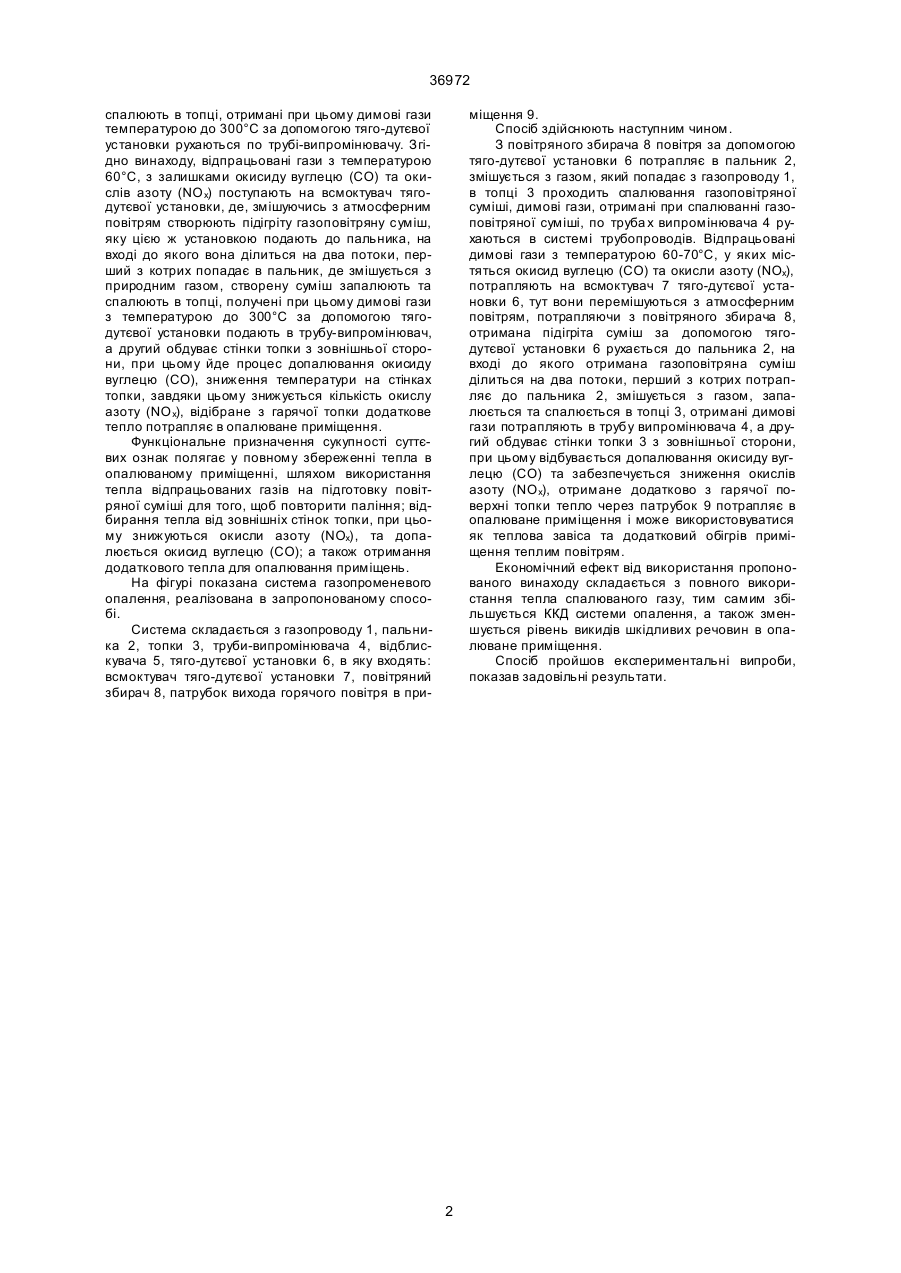

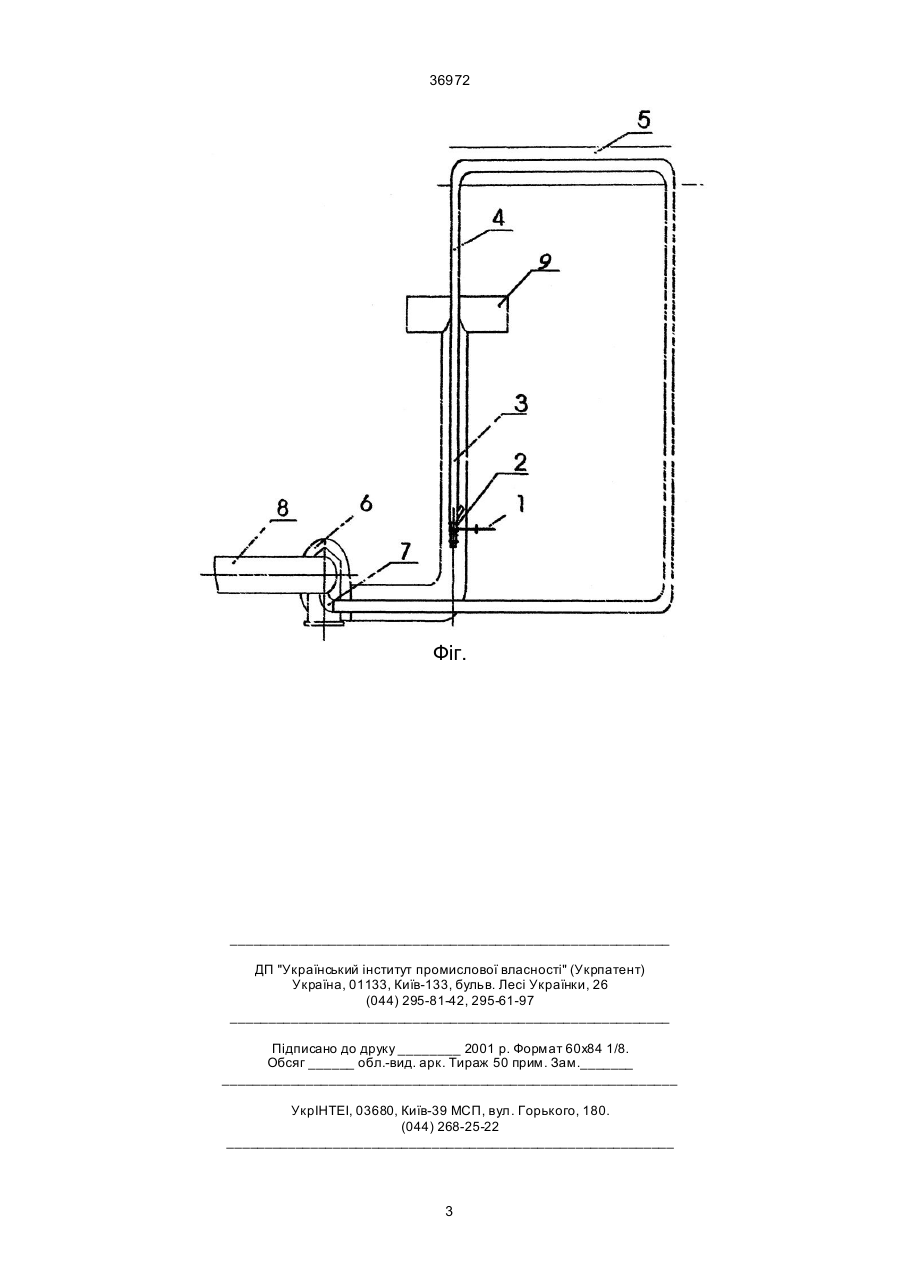

Спосіб газопроменевого опалення, що включає змішування газу низького тиску з повітрям, подачу на пальник, спалювання газоповітряної су 36972 спалюють в топці, отримані при цьому димові гази температурою до 300°С за допомогою тяго-дутєвої установки рухаються по трубі-випромінювачу. Згідно винаходу, відпрацьовані гази з температурою 60°С, з залишками окисиду вуглецю (СО) та окислів азоту (NO х) поступають на всмоктувач тягодутєвої установки, де, змішуючись з атмосферним повітрям створюють підігріту газоповітряну суміш, яку цією ж установкою подають до пальника, на вході до якого вона ділиться на два потоки, перший з котрих попадає в пальник, де змішується з природним газом, створену суміш запалюють та спалюють в топці, получені при цьому димові гази з температурою до 300°С за допомогою тягодутєвої установки подають в трубу-випромінювач, а другий обдуває стінки топки з зовнішньої сторони, при цьому йде процес допалювання окисиду вуглецю (CO), зниження температури на стінках топки, завдяки цьому знижується кількість окислу азоту (NO x), відібране з гарячої топки додаткове тепло потрапляє в опалюване приміщення. Функціональне призначення сукупності суттєвих ознак полягає у повному збереженні тепла в опалюваному приміщенні, шляхом використання тепла відпрацьованих газів на підготовку повітряної суміші для того, щоб повторити паління; відбирання тепла від зовнішніх стінок топки, при цьому знижуються окисли азоту (NOх), та допалюється окисид вуглецю (CO); а також отримання додаткового тепла для опалювання приміщень. На фігурі показана система газопроменевого опалення, реалізована в запропонованому способі. Система складається з газопроводу 1, пальника 2, топки 3, труби-випромінювача 4, відблискувача 5, тяго-дутєвої установки 6, в яку входять: всмоктувач тяго-дутєвої установки 7, повітряний збирач 8, патрубок вихода горячого повітря в при міщення 9. Спосіб здійснюють наступним чином. З повітряного збирача 8 повітря за допомогою тяго-дутєвої установки 6 потрапляє в пальник 2, змішується з газом, який попадає з газопроводу 1, в топці 3 проходить спалювання газоповітряної суміші, димові гази, отримані при спалюванні газоповітряної суміші, по тpyба х випромінювача 4 рухаються в системі трубопроводів. Відпрацьовані димові гази з температурою 60-70°С, у яких містяться окисид вуглецю (СО) та окисли азоту (NОх), потрапляють на всмоктувач 7 тяго-дутєвої установки 6, тут вони перемішуються з атмосферним повітрям, потрапляючи з повітряного збирача 8, отримана підігріта суміш за допомогою тягодутєвої установки 6 рухається до пальника 2, на вході до якого отримана газоповітряна суміш ділиться на два потоки, перший з котрих потрапляє до пальника 2, змішується з газом, запалюється та спалюється в топці 3, отримані димові гази потрапляють в трубу випромінювача 4, а другий обдуває стінки топки 3 з зовнішньої сторони, при цьому відбувається допалювання окисиду вуглецю (СО) та забезпечується зниження окислів азоту (NО x), отримане додатково з гарячої поверхні топки тепло через патрубок 9 потрапляє в опалюване приміщення і може використовуватися як теплова завіса та додатковий обігрів приміщення теплим повітрям. Економічний ефект від використання пропонованого винаходу складається з повного використання тепла спалюваного газу, тим самим збільшується ККД системи опалення, а також зменшується рівень викидів шкідливих речовин в опалюване приміщення. Спосіб пройшов експериментальні випроби, показав задовільні результати. 2 36972 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
