Замок

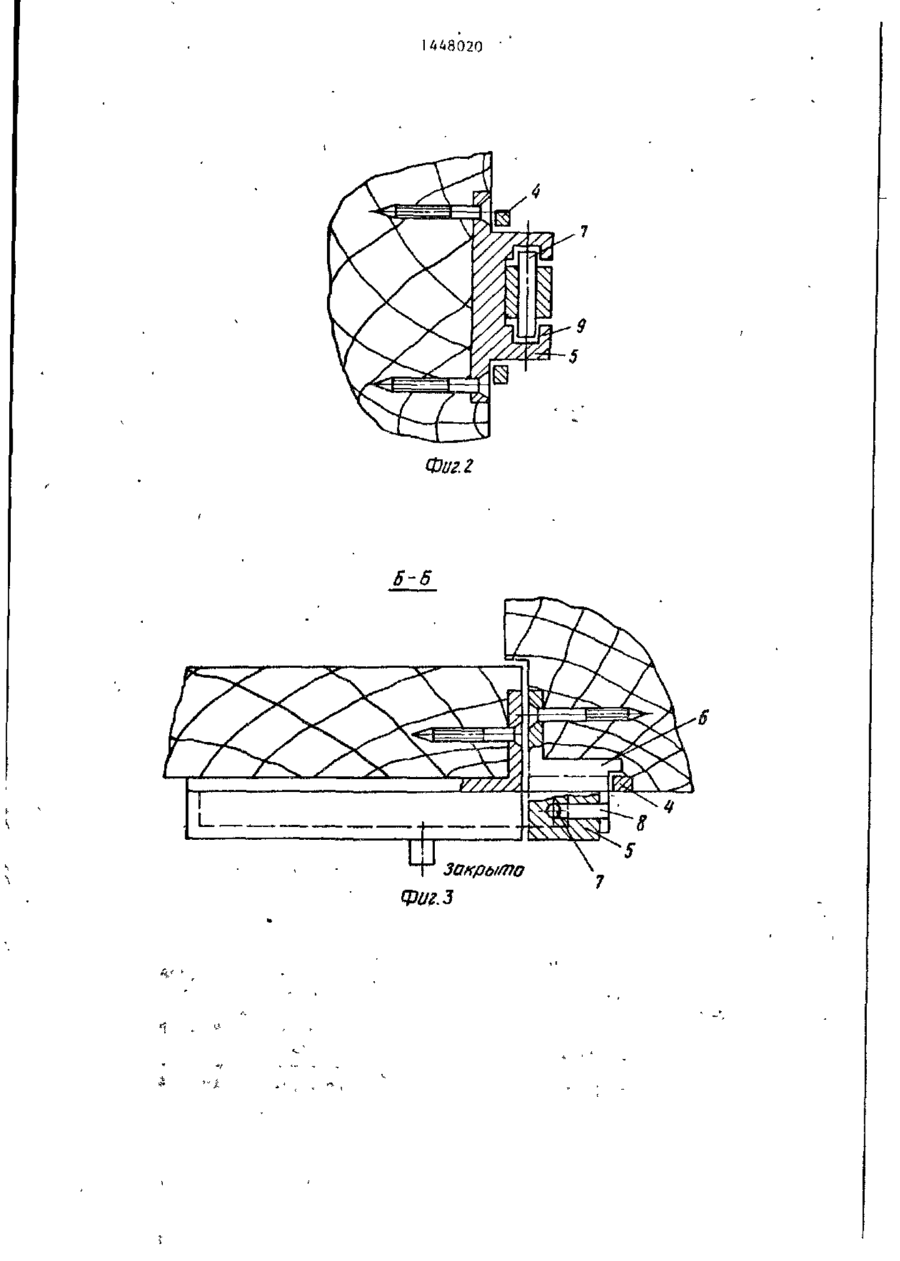

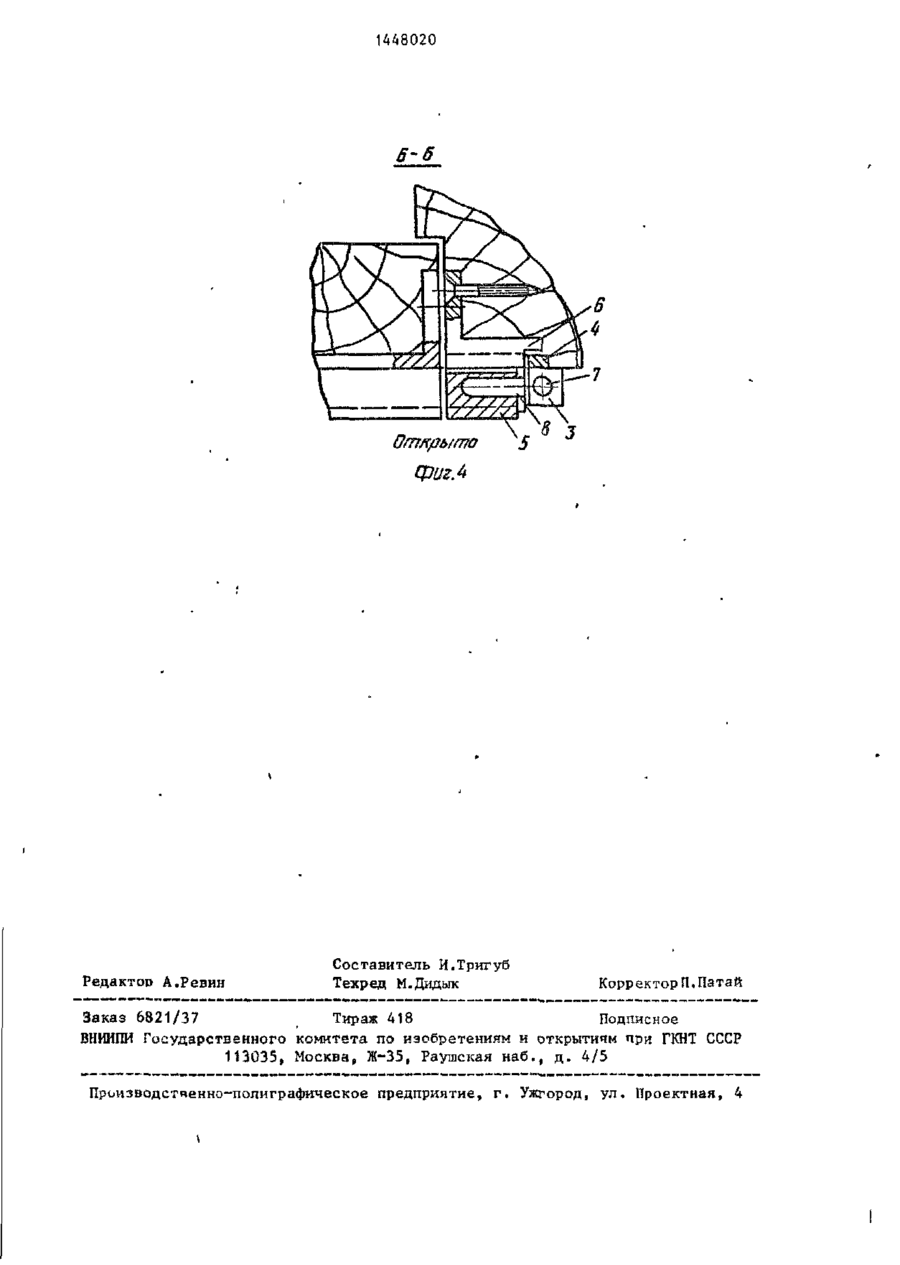

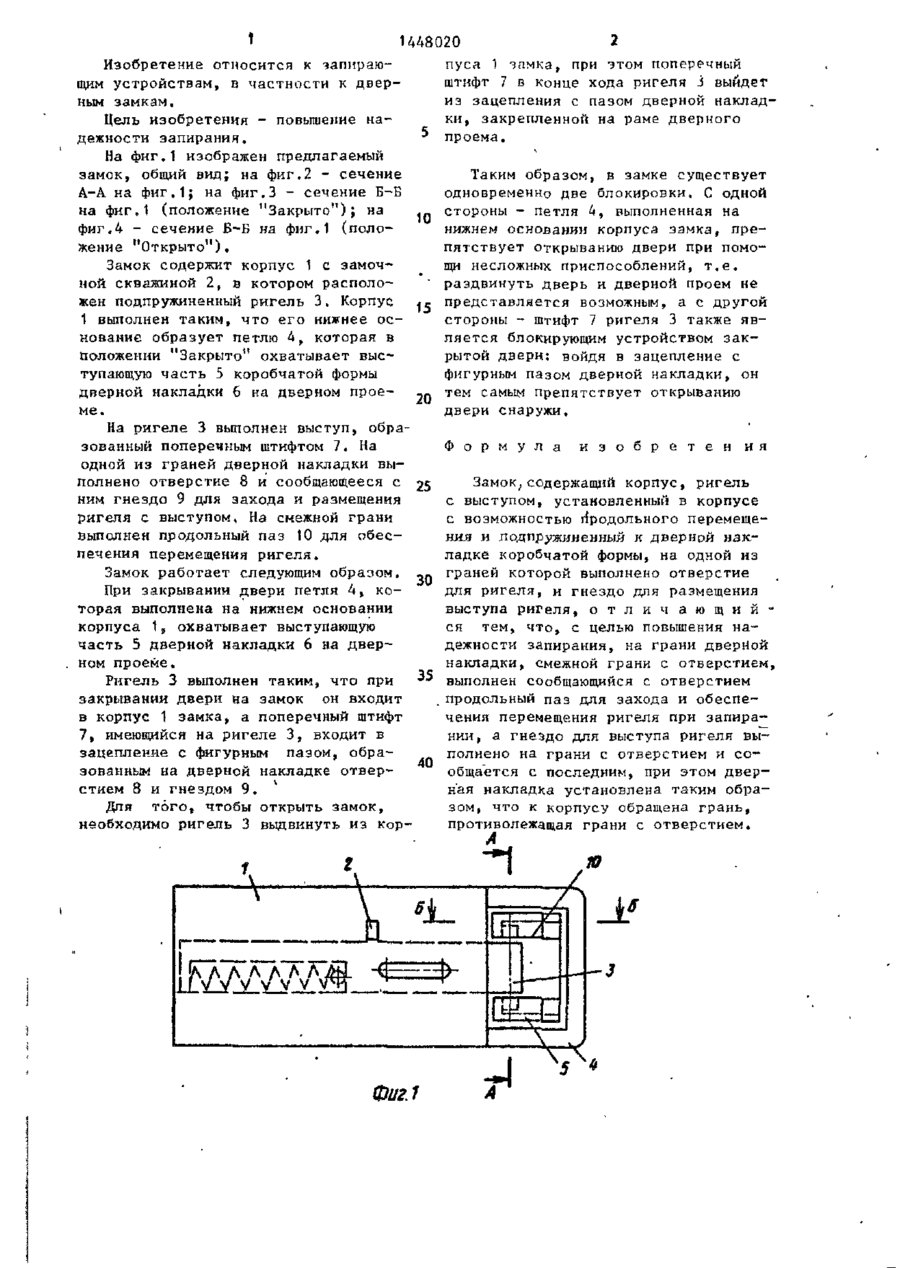

Изобретение относится к запирающим устройствам, а именно к дверным замкам и позволяет повысить надежность запирания двери. На нижнем основании корпуса выполнена петля, которая при закрывании двери на замок охватывает выступающую часть двер ной накладки, закрепленной на дверном проеме. Ригель снабжен выступом и подпружинен в сторону дверной накладки, в которой выполнены отверстие и сообщающееся с ним гнездо для ригеля и выступа ригеля. Дверная накладка имеет коробчатую форму, причем отверстие с гнездом выполнены на одной из граней, а на смежной ей грани выполнен сообщающийся с отверстием продольный паз для обеспечения перемещения ригеля* Дверная накладка установлена таким образом1, что к корпусу с ригелем обращена грань накладки, противолежащая грани с отверстием. 4 ил. 00 О № О I 1 448020 Изобретение относится к запирающим устройствам, в частности к дверным замкам. Цель изобретения - повышение надежности запирания. На фиг.1 изображен предлагаемый замок, общий вид; на фиг,2 - сечение А-А на фиг.1; на фиг.З - сечение Б-Б на фнг.1 (положение "Закрыто"); на фиг.4 - сечение Б-Б на фиг.1 (положение "Открыто"). Замок содержит корпус 1 с замочной скважиной 2, в котором расположен подпружиненный ригель 3. Корпус 1 выполнен таким, что его нижнее основание образует петлю 4, которая в положении "Закрыто" охватывает выступающую часть 5 коробчатой формы дверной накладки 6 на дверном проеме. На ригеле 3 выполнен выступ, обра^ зованный поперечным штифтом 7. На одной из граней дверной накладки выполнено отверстие 8 и сообщающееся с ним гнездо 9 для захода и размещения ригеля с выступом. На смежной грани выполнен продольный паз 10 для обеспечения перемещения ригеля. Замок работает следующим образом. При закрывании двери петля 4, которая выполнена на нижнем основании корпуса 1 э охватывает выступающую часть 5 дверной накладки 6 на дверном проеме. Ригель 3 выполнен таким, что при закрывании двери на замок он входит в корпус 1 замка, а поперечный штифт 7, имеющийся на ригеле 3, входит в зацепление с фигурным пазом, образованным на дверной накладке отверстием 8 и гнездом 9. Для того, чтобы открыть замок, НеобХОДИМО рИГеЛЬ 3 ВЫДВИНУТЬ ИЗ КОР' 2 пуса 1 замка, при зтом поперечный штифт 7 в конце хода ригеля і выйдет из зацепления с пазом дверной накладки, закрепленной на раме дверного 5 проема. Таким образом, в замке существует одновременно две блокировки. С одной стороны - петля 4, выполненная на 10 нижнем основании корпуса замка, препятствует открыванию двери при помощи несложных приспособлений, т.е. раздвинуть дверь и дверной проем не представляется возможным, а с другой стороны - штифт 7 ригеля 3 также является блокирующим устройством закрытой двери: войдя в зацепление с фигурным пазом дверной накладки, он тем самым препятствует открыванию 20 двери снаружи. Ф о р м у л а и з о б р е т е н и я Замок, содержащий корпус, ригель с выступом, установленный в корпусе с возможностью Продольного перемещения и подпружиненный к дверной накладке коробчатой формы, на одной из граней которой выполнено отверстие 30 для ригеля, и гнездо для размещения выступа ригеля, о т л и ч а ю щ и й ся тем, что, с целью повышения надежности запирания, на грани дверной накладки, смежной грани с отверстием, 35 выполнен сообщающийся с отверстием продольный паз для захода и обеспечения перемещения ригеля при запирании, а гнездо для выступа ригеля выполнено на грани с отверстием и со40 общается с последним, при этом дверная накладка установлена таким образом, что к корпусу обращена грань, противолежащая грани с отверстием. 25 А 1448020 Фиг г Фаг. з 1448020 В-6 фигЛ Редактор А.Ревин Составитель И.Тригуб Техред М.Дидык Корректор П,Патай Заказ 6821/37 _ Тираж 418 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
