Протиковзний пристрій для тростини або милиці

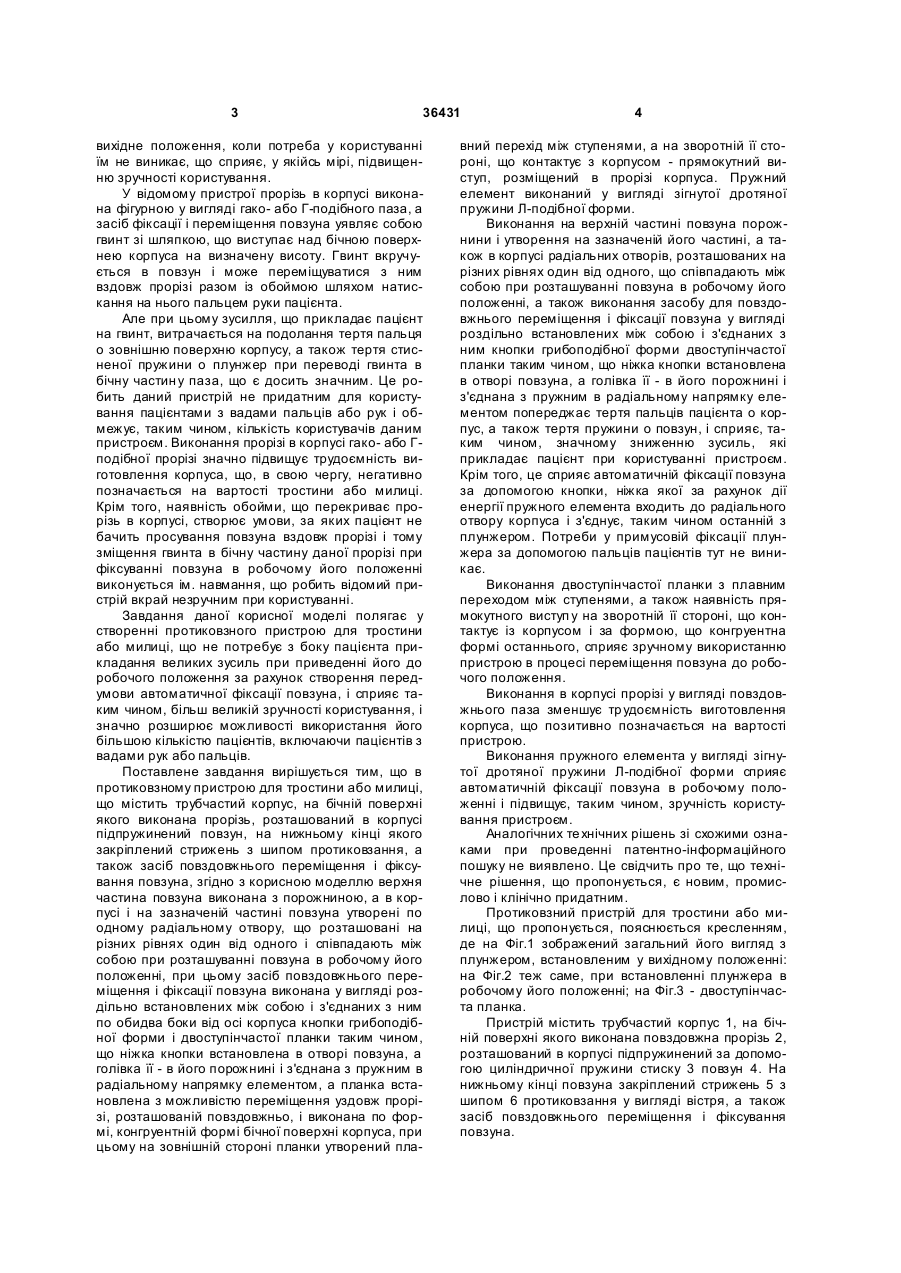

1. Протиковзний пристрій для тростини або милиці, що містить трубчастий корпус, на бічній поверхні якого виконана прорізь, розташований в корпусі підпружинений повзун, на нижньому кінці якого закріплений стрижень з шипом протиковзання, а також засіб повздовжнього переміщення і фіксування повзуна, який відрізняється тим, що верхня частина повзуна виконана з порожниною, а в корпусі і на зазначеній частині повзуна утворені по одному радіальному отвору, що розташовані на різних рівнях один від одного і співпадають між собою при розташуванні повзуна в робочому його 3 36431 вихідне положення, коли потреба у користуванні їм не виникає, що сприяє, у якійсь мірі, підвищенню зручності користування. У відомому пристрої прорізь в корпусі виконана фігурною у вигляді гако- або Г-подібного паза, а засіб фіксації і переміщення повзуна уявляє собою гвинт зі шляпкою, що виступає над бічною поверхнею корпуса на визначену висоту. Гвинт вкручується в повзун і може переміщуватися з ним вздовж прорізі разом із обоймою шляхом натискання на нього пальцем руки пацієнта. Але при цьому зусилля, що прикладає пацієнт на гвинт, витрачається на подолання тертя пальця о зовнішню поверхню корпусу, а також тертя стисненої пружини о плунжер при переводі гвинта в бічну частин у паза, що є досить значним. Це робить даний пристрій не придатним для користування пацієнтами з вадами пальців або рук і обмежує, таким чином, кількість користувачів даним пристроєм. Виконання прорізі в корпусі гако- або Гподібної прорізі значно підвищує трудоємність виготовлення корпуса, що, в свою чергу, негативно позначається на вартості тростини або милиці. Крім того, наявність обойми, що перекриває прорізь в корпусі, створює умови, за яких пацієнт не бачить просування повзуна вздовж прорізі і тому зміщення гвинта в бічну частину даної прорізі при фіксуванні повзуна в робочому його положенні виконується ім. навмання, що робить відомий пристрій вкрай незручним при користуванні. Завдання даної корисної моделі полягає у створенні протиковзного пристрою для тростини або милиці, що не потребує з боку пацієнта прикладання великих зусиль при приведенні його до робочого положення за рахунок створення передумови автоматичної фіксації повзуна, і сприяє таким чином, більш великій зручності користування, і значно розширює можливості використання його більшою кількістю пацієнтів, включаючи пацієнтів з вадами рук або пальців. Поставлене завдання вирішується тим, що в протиковзному пристрою для тростини або милиці, що містить трубчастий корпус, на бічній поверхні якого виконана прорізь, розташований в корпусі підпружинений повзун, на нижньому кінці якого закріплений стрижень з шипом протиковзання, а також засіб повздовжнього переміщення і фіксування повзуна, згідно з корисною моделлю верхня частина повзуна виконана з порожниною, а в корпусі і на зазначеній частині повзуна утворені по одному радіальному отвору, що розташовані на різних рівнях один від одного і співпадають між собою при розташуванні повзуна в робочому його положенні, при цьому засіб повздовжнього переміщення і фіксації повзуна виконана у вигляді роздільно встановлених між собою і з'єднаних з ним по обидва боки від осі корпуса кнопки грибоподібної форми і двоступінчастої планки таким чином, що ніжка кнопки встановлена в отворі повзуна, а голівка її - в його порожнині і з'єднана з пружним в радіальному напрямку елементом, а планка встановлена з можливістю переміщення уздовж прорізі, розташованій повздовжньо, і виконана по формі, конгруентній формі бічної поверхні корпуса, при цьому на зовнішній стороні планки утворений пла 4 вний перехід між ступенями, а на зворотній її стороні, що контактує з корпусом - прямокутний виступ, розміщений в прорізі корпуса. Пружний елемент виконаний у вигляді зігнутої дротяної пружини Л-подібної форми. Виконання на верхній частині повзуна порожнини і утворення на зазначеній його частині, а також в корпусі радіальних отворів, розташованих на різних рівнях один від одного, що співпадають між собою при розташуванні повзуна в робочому його положенні, а також виконання засобу для повздовжнього переміщення і фіксації повзуна у вигляді роздільно встановлених між собою і з'єднаних з ним кнопки грибоподібної форми двоступінчастої планки таким чином, що ніжка кнопки встановлена в отворі повзуна, а голівка її - в його порожнині і з'єднана з пружним в радіальному напрямку елементом попереджає тертя пальців пацієнта о корпус, а також тертя пружини о повзун, і сприяє, таким чином, значному зниженню зусиль, які прикладає пацієнт при користуванні пристроєм. Крім того, це сприяє автоматичній фіксації повзуна за допомогою кнопки, ніжка якої за рахунок дії енергії пружного елемента входить до радіального отвору корпуса і з'єднує, таким чином останній з плунжером. Потреби у примусовій фіксації плунжера за допомогою пальців пацієнтів тут не виникає. Виконання двоступінчастої планки з плавним переходом між ступенями, а також наявність прямокутного виступ у на зворотній її стороні, що контактує із корпусом і за формою, що конгруентна формі останнього, сприяє зручному використанню пристрою в процесі переміщення повзуна до робочого положення. Виконання в корпусі прорізі у вигляді повздовжнього паза зменшує тр удоємність виготовлення корпуса, що позитивно позначається на вартості пристрою. Виконання пружного елемента у вигляді зігнутої дротяної пружини Л-подібної форми сприяє автоматичній фіксації повзуна в робочому положенні і підвищує, таким чином, зручність користування пристроєм. Аналогічних те хнічних рішень зі схожими ознаками при проведенні патентно-інформаційного пошуку не виявлено. Це свідчить про те, що технічне рішення, що пропонується, є новим, промислово і клінічно придатним. Протиковзний пристрій для тростини або милиці, що пропонується, пояснюється кресленням, де на Фіг.1 зображений загальний його вигляд з плунжером, встановленим у вихідному положенні: на Фіг.2 теж саме, при встановленні плунжера в робочому його положенні; на Фіг.3 - двоступінчаста планка. Пристрій містить трубчастий корпус 1, на бічній поверхні якого виконана повздовжна прорізь 2, розташований в корпусі підпружинений за допомогою циліндричної пружини стиску 3 повзун 4. На нижньому кінці повзуна закріплений стрижень 5 з шипом 6 протиковзання у вигляді вістря, а також засіб повздовжнього переміщення і фіксування повзуна. 5 36431 На верхній частині повзуна виконана порожнина 7, а в корпусі 1 і на зазначеній частині повзуна утворено по одному радіальному отвору 8 і 9, що розташовані на різних рівнях один від одного і співпадають між собою при розташуванні повзуна в робочому його положенні. Засіб повздовжнього переміщення і фіксації повзуна виконаний у вигляді роздільно встановлених між собою і з'єднаних з ним по обидва боки від осі А-А корпуса кнопки 10 грибоподібної форми і двоступінчастої планки 11. Кнопка і планка встановлені таким чином, що ніжка 12 кнопки встановлена в отворі 8 повзуна, а головка 13 її - в його порожнині 7 і з'єднана з пружним в радіальному напрямку елементом 14. Останній при цьому виконаний у ви гляді зігнутої дротяної пружини Л-подібної форми, один кінець якої входить в головку 13, а другий взаємодіє з внутрішньою поверхнею 15 порожнини. Планка 11 з'єднана із повзуном 4 за допомогою гвинта 16 з можливістю переміщення повзуна вздовж прорізі 2 і виконана по формі, що конгруентна формі бічній поверхні корпуса 1. На зовнішній стороні планки утворений плавний перехід 17 між ступенями 18 і 19, а на зворотній її стороні, що контактує з корпусом - прямокутний виступ 20 розміщений в прорізі корпуса. Пристрій має також гумовій наконечник 21, закріплений на нижній частині корпуса і втулк у 22, що розміщена між пружиною 3 і зазначеним наконечником. Пристрій працює наступним чином. У вихідному положенні повзун 4 за допомогою пружини 3 знаходиться в крайньому верхньому положенні. Ніжка 12 кнопки при цьому знаходиться в отворі 8, а його голівка 12 натискує через внутрішню поверхню корпуса, з яким контактує ніжка, на пружинний елемент 14, стискуючи його. Приведення пристрою в робоче положення здійснюється шляхом натискання пальцем на двоступінчасту планку 11, яка разом із повзуном 4 переміщується вздовж прорізі 2 вниз, стискуючи при цьому пружину 3. При такому переміщенні повзуна кнопка зміщується в порожнину 7 і при досягненні повзуном робочого положення ніжка 12 кнопки входить автоматично за рахунок дії стисненого пружного елемента 14 в отвір 9 корпуса і фіксує таким чином, плунжер в даному положенні. Стрижень 5 з шипом і протиковзання при цьому виходить за межі втулки 22 на визначену величин) Виконання на верхній частині повзуна 4 порожнини 7 і утворення в зазначеній його частині, а також в корпусі раді 6 альних отворів 8 і 9 на різни: рівнях один від одного, що співпадають між собою при розташуванні повзуна в робочому його положенні, а також виконання засобу для повздовжнього переміщення повзуна у вигляді радіально встановлених між собою і з'єднаних з ним кнопки 10 грибоподібної форми і двоступінчасте планки 11 таким чином, що ніжка кнопки встановлена в отворі повзуна, голівка її - в порожнині і з'єднання її з пружним в радіальному напрямок елементом 14 попереджає тертя пальців пацієнта о повзун, а також тертя пружини 3 о повзун, що сприяє, таким чином, значному зниженню зусилля що прикладає пацієнт при користуванні пристроєм. Це сприяє також автоматичній фіксації повзуна за допомогою кнопки, ніжка якої за рахунок енергії пружного елемента 14 входить до радіального отвору 9 і з'єднує таким чином, корпус 1 і плунжер 4 як одне ціле. Потреби у примусові] фіксації плунжера за допомогою пальців пацієнта тут не виникає. Виконання двоступінчастої планки 11 з плавним переходом 17, а також наявність прямокутного виступу 20 її, що розміщена в прорізі корпуса сприяє зручному використанні пристрою при переводі його із вихідного до робочого положення. Виконання в корпусі прорізі у вигляді повздовжнього паза зменшу трудоємність виготовлення корпуса і позитивно позначається на вартості пристрою. Виконання пружного елемента 14 у вигляді зігнутої дротяної Л-подібної форми сприяє автоматичній фіксації повзуна в робочому положень: і підвищує, таким чином, зручність користування пристроєм. Для виведення пристрою із робочого у вихідне положення пацієнт необхідно легко натиснути пальцем руки на ніжку 12 кнопки, що входить порожнину 7 і за рахунок енергії стисненої пружини 3 стрижень 5 з шипом протиковзання, автоматично входить в середину корпуса 1 з наконечником 21 (Фіг.1). Виготовлення і використання пропонуємого пристрою показує, щ зусилля, що прикладає пацієнт при приведенні його до робочого положенню знижується в 1,7-2,2 рази, а зручність користування пристроєм за рахунок виконання автоматичної фіксації повзуна значно підвищується, а коло пацієнтів, що можуть користуватися даним пристроєм, включаючи пацієнті з вадами рук або пальців, розширюється в 1,35-1,4 рази. 7 Комп’ютерна в ерстка А. Рябко 36431 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
