Цанговий патрон

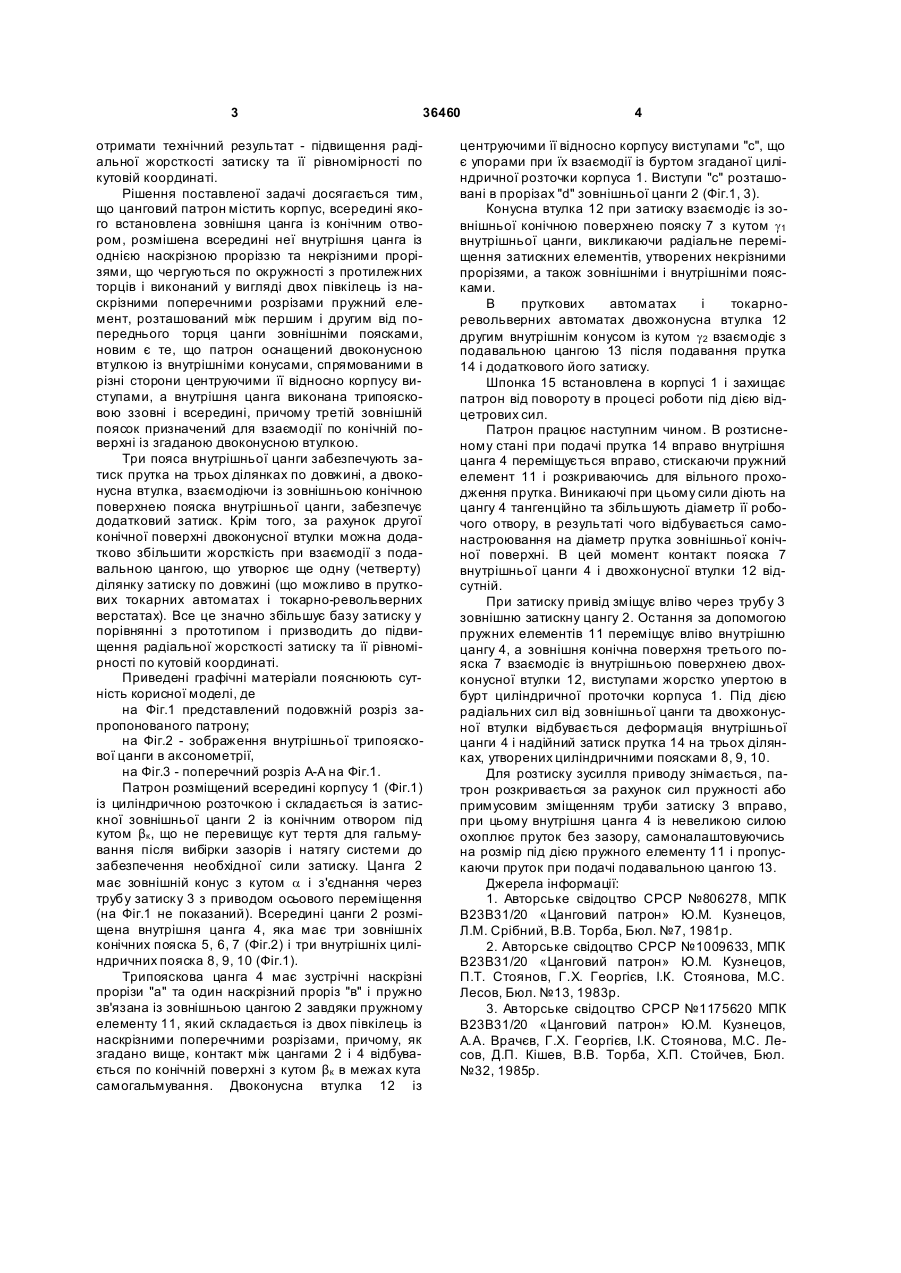

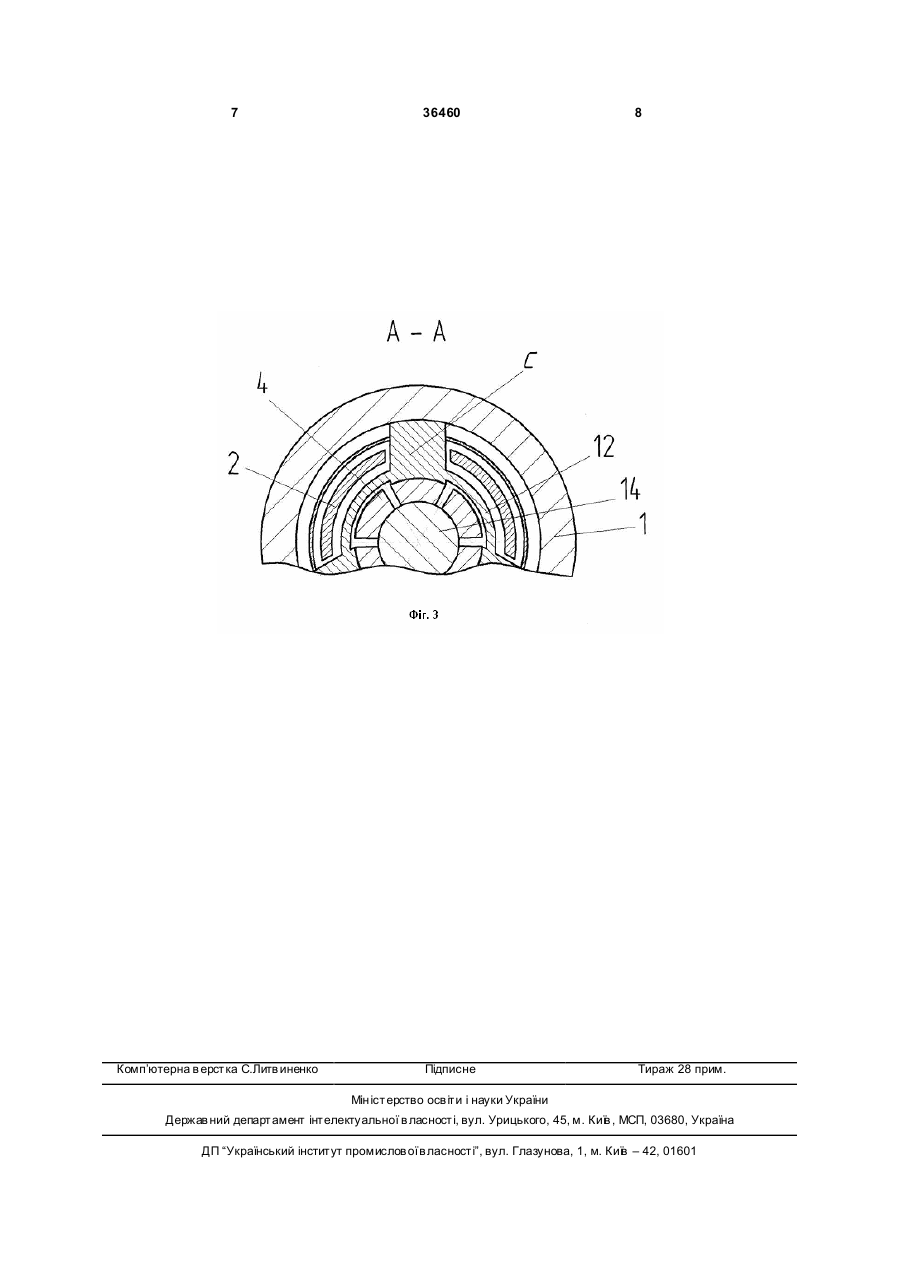

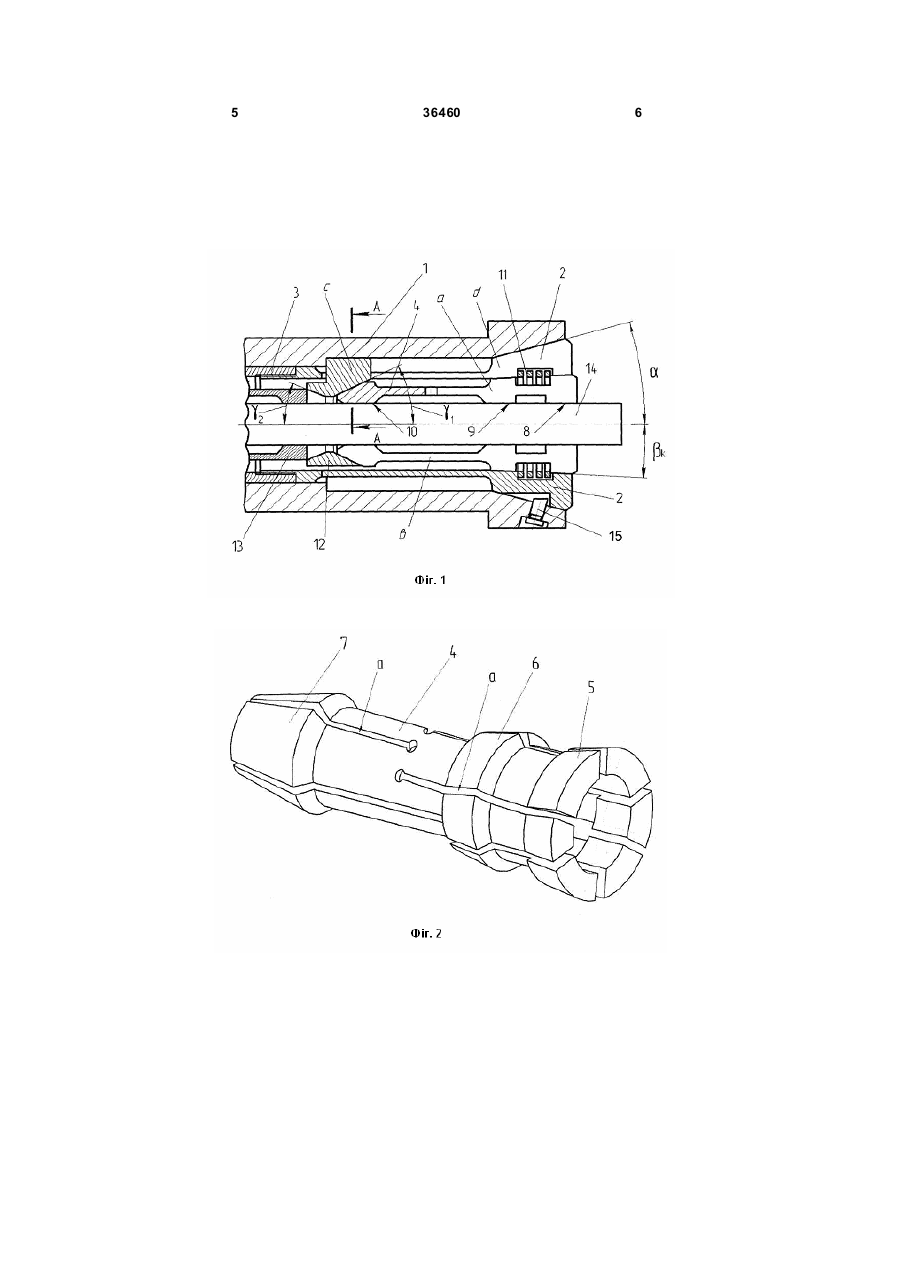

Цанговий патрон, що містить корпус, всередині якого встановлена зовнішня цанга із конічним 3 36460 отримати технічний результат - підвищення радіальної жорсткості затиску та її рівномірності по кутовій координаті. Рішення поставленої задачі досягається тим, що цанговий патрон містить корпус, всередині якого встановлена зовнішня цанга із конічним отвором, розмішена всередині неї внутрішня цанга із однією наскрізною проріззю та некрізними прорізями, що чергуються по окружності з протилежних торців і виконаний у вигляді двох півкілець із наскрізними поперечними розрізами пружний елемент, розташований між першим і другим від попереднього торця цанги зовнішніми поясками, новим є те, що патрон оснащений двоконусною втулкою із внутрішніми конусами, спрямованими в різні сторони центруючими її відносно корпусу виступами, а внутрішня цанга виконана трипоясковою ззовні і всередині, причому третій зовнішній поясок призначений для взаємодії по конічній поверхні із згаданою двоконусною втулкою. Три пояса внутрішньої цанги забезпечують затиск прутка на трьох ділянках по довжині, а двоконусна втулка, взаємодіючи із зовнішньою конічною поверхнею пояска внутрішньої цанги, забезпечує додатковий затиск. Крім того, за рахунок другої конічної поверхні двоконусної втулки можна додатково збільшити жорсткість при взаємодії з подавальною цангою, що утворює ще одну (четверту) ділянку затиску по довжині (що можливо в пруткових токарних автоматах і токарно-револьверних верстатах). Все це значно збільшує базу затиску у порівнянні з прототипом і призводить до підвищення радіальної жорсткості затиску та її рівномірності по кутовій координаті. Приведені графічні матеріали пояснюють сутність корисної моделі, де на Фіг.1 представлений подовжній розріз запропонованого патрону; на Фіг.2 - зображення внутрішньої трипояскової цанги в аксонометрії, на Фіг.3 - поперечний розріз А-А на Фіг.1. Патрон розміщений всередині корпусу 1 (Фіг.1) із циліндричною розточкою і складається із затискної зовнішньої цанги 2 із конічним отвором під кутом βк , що не перевищує кут тертя для гальмування після вибірки зазорів і натягу системи до забезпечення необхідної сили затиску. Цанга 2 має зовнішній конус з кутом a і з'єднання через трубу затиску 3 з приводом осьового переміщення (на Фіг.1 не показаний). Всередині цанги 2 розміщена внутрішня цанга 4, яка має три зовнішніх конічних пояска 5, 6, 7 (Фіг.2) і три внутрішніх циліндричних пояска 8, 9, 10 (Фіг.1). Трипояскова цанга 4 має зустрічні наскрізні прорізи "а" та один наскрізний проріз "в" і пружно зв'язана із зовнішньою цангою 2 завдяки пружному елементу 11, який складається із двох півкілець із наскрізними поперечними розрізами, причому, як згадано вище, контакт між цангами 2 і 4 відбувається по конічній поверхні з кутом βк в межах кута самогальмування. Двоконусна втулка 12 із 4 центруючими її відносно корпусу виступами "с", що є упорами при їх взаємодії із буртом згаданої циліндричної розточки корпуса 1. Виступи "с" розташовані в прорізах "d" зовнішньої цанги 2 (Фіг.1, 3). Конусна втулка 12 при затиску взаємодіє із зовнішньої конічною поверхнею пояску 7 з кутом g1 внутрішньої цанги, викликаючи радіальне переміщення затискних елементів, утворених некрізними прорізями, а також зовнішніми і внутрішніми поясками. В пруткових автоматах і токарноревольверних автоматах двохконусна втулка 12 другим внутрішнім конусом із кутом g2 взаємодіє з подавальною цангою 13 після подавання прутка 14 і додаткового його затиску. Шпонка 15 встановлена в корпусі 1 і захищає патрон від повороту в процесі роботи під дією відцетрових сил. Патрон працює наступним чином. В розтисненому стані при подачі прутка 14 вправо внутрішня цанга 4 переміщується вправо, стискаючи пружний елемент 11 і розкриваючись для вільного проходження прутка. Виникаючі при цьому сили діють на цангу 4 тангенційно та збільшують діаметр її робочого отвору, в результаті чого відбувається самонастроювання на діаметр прутка зовнішньої конічної поверхні. В цей момент контакт пояска 7 внутрішньої цанги 4 і двохконусної втулки 12 відсутній. При затиску привід зміщує вліво через трубу 3 зовнішню затискну цангу 2. Остання за допомогою пружних елементів 11 переміщує вліво внутрішню цангу 4, а зовнішня конічна поверхня третього пояска 7 взаємодіє із внутрішньою поверхнею двохконусної втулки 12, виступами жорстко упертою в бурт циліндричної проточки корпуса 1. Під дією радіальних сил від зовнішньої цанги та двохконусної втулки відбувається деформація внутрішньої цанги 4 і надійний затиск прутка 14 на трьох ділянках, утворених циліндричними поясками 8, 9, 10. Для розтиску зусилля приводу знімається, патрон розкривається за рахунок сил пружності або примусовим зміщенням труби затиску 3 вправо, при цьому внутрішня цанга 4 із невеликою силою охоплює пруток без зазору, самоналаштовуючись на розмір під дією пружного елементу 11 і пропускаючи пруток при подачі подавальною цангою 13. Джерела інформації: 1. Авторське свідоцтво СРСР №806278, МПК В23В31/20 «Цанговий патрон» Ю.М. Кузнецов, Л.М. Срібний, В.В. Торба, Бюл. №7, 1981р. 2. Авторське свідоцтво СРСР №1009633, МПК В23В31/20 «Цанговий патрон» Ю.М. Кузнецов, П.Т. Стоянов, Г.Х. Георгієв, І.К. Стоянова, М.С. Лесов, Бюл. №13, 1983р. 3. Авторське свідоцтво СРСР №1175620 МПК В23В31/20 «Цанговий патрон» Ю.М. Кузнецов, А.А. Врачєв, Г.Х. Георгієв, І.К. Стоянова, М.С. Лесов, Д.П. Кішев, В.В. Торба, Х.П. Стойчев, Бюл. №32, 1985р. 5 36460 6 7 Комп’ютерна в ерстка C.Литв иненко 36460 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
