Респіратор

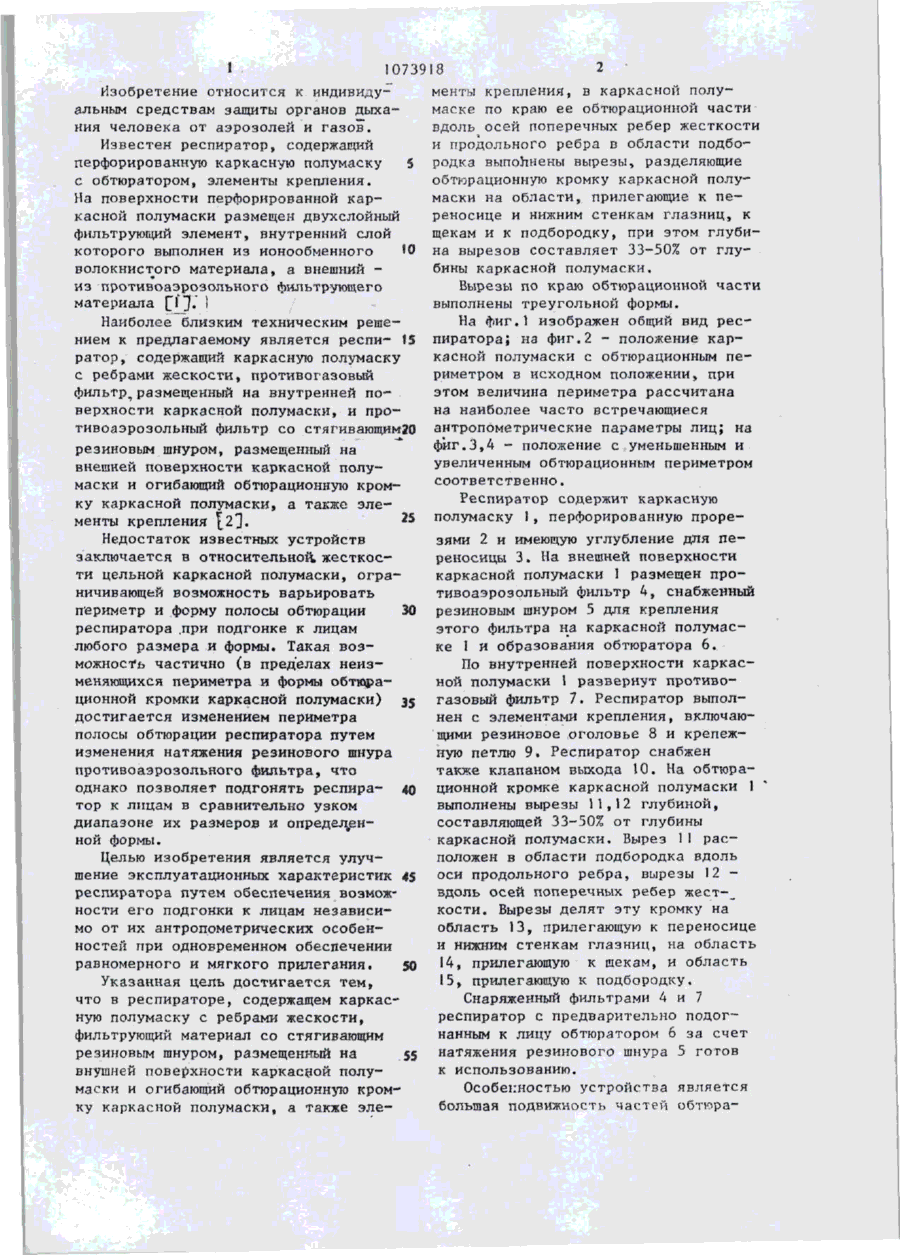

1. РЕСПИРАТОР, содержащий каркасную полумаску с ребрами жесткости, фильтрующий материал со стягивающим резиновым шнуром, размещенный на внешней поверхности каркасной полумаски и огибающий обтюрационную кром- , ку каркасной полумаски, а также элементы крепления, о т л и ч а ю щ и Й с я тем, что, с целью улучшения эксплуатационных характеристик респиратора путем обеспечения возможности его подгонки к лицам независимо от их антропометрических особенностей при одновременном обеспечении равномерного и мягкого прилегания, в каркасной полумаске по краю ее обтюрационной части вдоль осей поперечных ребер жесткости и продольного ребра в области подбородка выполнены вырезы, разделяющие обтюрационную кромку каркасной полумаски на области, прилегающие к переносице и нижним стенкам глазниц, к щекам и к подбородку, при л этом глубина вырезов составляет 33- Щ 50% от глубины каркасной полумаски. JU 2. Респиратор по п. I, о т л и - Ш ч а ю щ и й с я тем, что вырезы |* | выполнены треугольной формы. 2 • 1 10739 18 менты крепления, в каркасной полуИзобретение относится к индивидумаске по краю ее обтюрационной части альным средствам защиты органов дыхавдоль осей поперечных ребер жесткости ния человека от аэрозолей и газов. и продольного ребра в области подбоИзвестен респиратор, содержащий перфорированную каркасную полумаску 5 родка выполнены вырезы, разделяющие обтюрационную кромку каркасной полус обтюратором, элементы крепления. маски на области, прилегающие к пеНа поверхности перфорированной карреносице и нижним стенкам глазниц, к касной полумаски размещен двухслойный щекам и к подбородку, при этом глубифильтрующий элемент, внутренний слой которого выполнен из ионообменного W на вырезов составляет 33-50% от глубины каркасной полумаски. волокнистого материала, а внешний из противоаэрозольного фильтрующего Вырезы по краю обтюрационной части материала [17. ' выполнены треугольной формы. На фиг.1 изображен общий вид ресНаиболее близким техническим решением к предлагаемому является респи- 15 пиратора» на фиг.2 - положение каркасной полумаски с обтюрационным ператор, содержащий каркасную полумаску риметром в исходном положении, при с ребрами жескости» противогазовый этом величина периметра рассчитана фильтр., размещенный на внутренней пона наиболее часто встречающиеся верхности каркасной полумаски, и противоаэрозольный фильтр со стягивающим20 антропометрические параметры лиц; на фиг,3,4 - положение с уменьшенным и резиновым шнуром, размещенный на увеличенным обтюрационным периметром внешней поверхности каркасной полусоответственно. маски и огибающий обтюрационную кромку каркасной полумаски, а также элеРеспиратор содержит каркасную менты крепления ^23. ** полумаску 1, перфорированную прорезями 2 и имеющую углубление для пеНедостаток известных устройств реносицы 3. На внешней поверхности заключается в относительной, жесткоскаркасной полумаски 1 размещен проти цельной каркасной полумаски, огративоаэрозольный фильтр 4, снабженный ничивающей возможность варьировать резиновым шнуром 5 для крепления п'ериметр и форму полосы обтюрации 30 этого фильтра на каркасной полумасреспиратора .при подгонке к лицам ке 1 и образования обтюратора 6. любого размера и формы. Такая воз можность частично (в пределах неизменяющихся периметра и формы обткц>а~ ционной кромки каркасной полумаски) 35 достигается изменением периметра полосы обтюрации респиратора путем изменения натяжения резинового шнура противоаэрозольного фильтра, что однако позволяет подгонять респира- 40 тор к лицам в сравнительно узком диапазоне их размеров и определенной формы. Целью изобретения является улучшение эксплуатационных характеристик 45 респиратора путем обеспечения возможности его подгонки к лицам независимо от их антропометрических особенностей при одновременном обеспечении равномерного и мягкого прилегания. 50 Указанная цель достигается тем» что в респираторе, содержащем каркасную полумаску с ребрами жескости, фильтрующий материал со стягивающим резиновым шнуром, размещенный на 55 внушней поверхности каркасной полумаски и огибающий обтюрационную кромку каркасной полумаски, а также эле По внутренней поверхности каркасной полумаски 1 развернут противогазовый фильтр 7. Респиратор выполнен с элементами крепления, включающими резиновое оголовье 8 и крепежную петлю 9» Респиратор снабжен также клапаном выхода 10. На обтюрационной кромке каркасной полумаски 1 выполнены вырезы 11,12 глубиной, составляющей 33-50% от глубины каркасной полумаски. Вырез 11 расположен в области подбородка вдоль оси продольного ребра, вырезы 12 вдоль осей поперечных ребер жест-_ кости. Вырезы делят эту кромку на область 13, прилегающую к переносице и нижним стенкам глазниц, на область 14, прилегающую к шекам, и область 15» прилегающую к подбородку. Снаряженный фильтрами 4 и 7 респиратор с предварительно подогнанным к лицу обтюратором 6 за счет натяжения резинового шнура 5 гогов к использованию. Особенностью устройства является большая подвижность частей обтпра 4 З 10739 18 Конструкция респиратора позволяет' ционной кромки, что обеспечивается изменять не только величину обтюраналичием и формой вырезову например ционного периметра каркасной полутреугольной. Большая подвижность маски, но и форму обтюрационной кромчастей обтюрационной кромки каркасной полумаски, прилегающих к пере5 ки. В результате способность изменять периметр и форму вместе с больносице и нижним стенкам глазницы и шей эластичностью каркасной полумаск подбородку, по сравнению с частяки обеспечивает равномерное и мягми» прилегающими к щекам, обеспечикое прилегание респиратора к лицу вает равномерность нагрузки обтюратора на указанные части лица в соto независимо от его размеров и формы. ответствии с их формой. 1073918 фиг.2 ' фаг. З фиг А Составитель Н.Ульиина Редактор А. Трубченко Техред С.Мигунова Корректор Л. Пилигсенко Заказ 4683/ДСП Тираж 234 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий ПЗО35, Москва, Ж-35, Раушская наб., д. 4/5 Филиал ГОШ "Патент", г. Ужгород, ул. Проектная, 4
