Завантажувально-розподільний пристрій шахтної печі

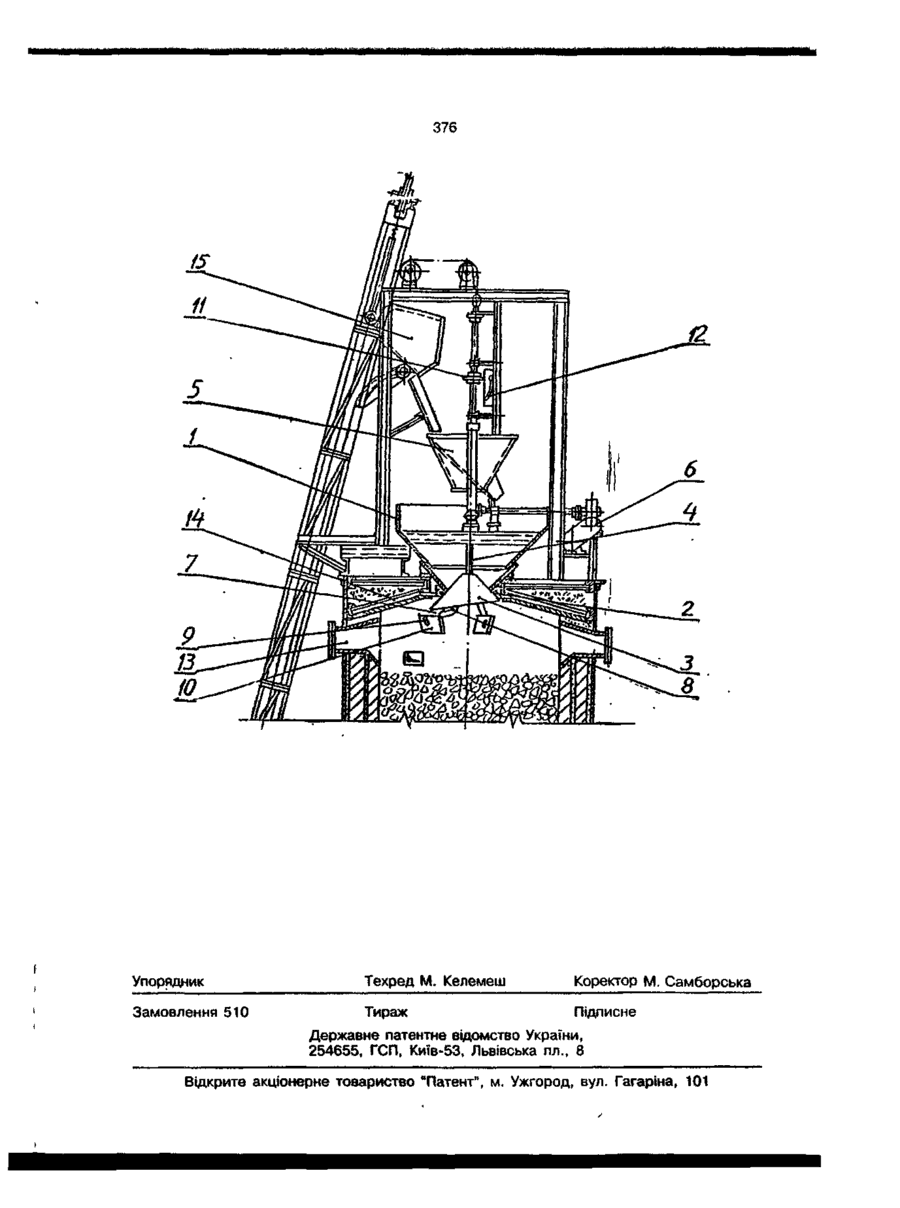

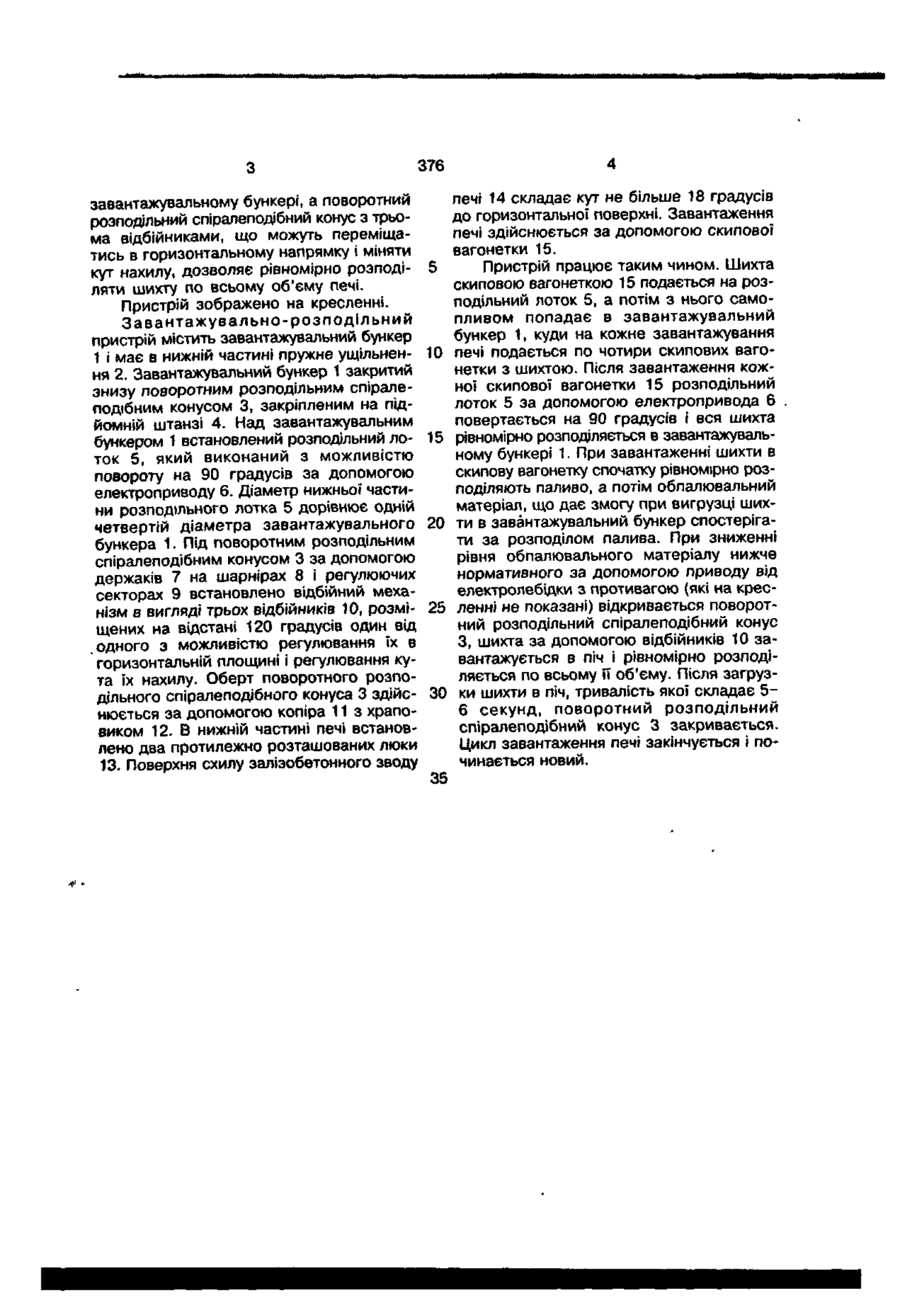

Завантажувально-розподільний пристрій шахтної печі, який містить заван тажувальний бункер з поворотним розподільним спіралеподібним конусом та відбійним механізмом, який в і д р і з н я є т ь с я тим, що над завантажувальним бункером встановлено розподільний лоток, який виконаний з можливістю повороту на 90 градусів, крім того завантажувальний бункер має в нижній частині пружне ущільнення, а відбійний механізм виконаний у вигляді трьох відбійників, розміщених на відстані 120 градусів один від одного, з можливістю регулювання їх в горизонтальній площині і можливістю регулювання кута їх нахилу. Корисна модель відноситься до цукрової, хімічної та будівельної промисловості і може використовуватись в шахтних печах. За прототип прийнято завантажувально-розподільний пристрій, який містить завантажувальний бункер з поворотним розподільним спіралеподібним конусом з одним відбійником, що в подальшому називається відбійним механізмом, який виконано без можливості його регулювання. Вказаний пристрій не дозволяє рівномірно розподіляти шихту в печі при її завантаженні. В основу корисної моделі поставлено задачу вдосконалення завантажувальнорозподільного пристрою шахтної печі, в якому за рахунок зміни конструкції досягається рівномірна загрузка печі з розподіленням шихти по всьому об'ємі печі. Поставлена задача вирішується тим, що в завантажувально-розподільному пристрої шахтної печі, який містить завантажувальний бункер з поворотним розподільним спіралеподібним конусом та відбійним механізмом, над завантажувальним бункером встановлено розподільний лоток, який виконано з можливістю поворота на 90 градусів, крім того завантажувальний бункер має в нижній частині пружне ущільнення, а відбійний механізм виконаний в вигляді трьох відбійників, встановлених на відстані 120 градусів один від одного з можливістю регулювання їх в горизонтальній площині і можливістю регулювання кута їх нахилу. В даному пристрої шихта рівномірно розподіляється в печі за рахунок того, що розподільний лоток, повертаючись на 90 градусів, рівномірно розподіляє шихту в (21) 98105247/К (22) 05.10.98 (24) 30.08.99 (46) 30.08.99. Бюл. № 5 (56) Табунщиков Н.П., Аксенов Э.Г. и др. Производство извести и сатурационного газа на сахарных заводах. - М.: Легкая и пищевая промышленность, 1981, с.86. (72) Савчук Костянтин Миколайович, Семенишин Анатолій Федорович (73) Савчук Костянтин Миколайович Os 376 завантажувальному бункері, а поворотний розподільний спіралеподібний конус з трьома відбійниками, що можуть переміщатись в горизонтальному напрямку і міняти кут нахилу, дозволяє рівномірно розподіляти шихту по всьому об'єму печі. Пристрій зображено на кресленні. Завантажувально-розподільний пристрій містить завантажувальний бункер 1 і має в нижній частині пружне ущільнення 2. Завантажувальний бункер 1 закритий знизу поворотним розподільним спіралеподібним конусом 3, закріпленим на підйомній штанзі 4. Над завантажувальним бункером 1 встановлений розподільний лоток 5, який виконаний з можливістю повороту на 90 градусів за допомогою електроприводу 6. Діаметр нижньої частини розподільного лотка 5 дорівнює одній четвертій діаметра завантажувального бункера 1. Під поворотним розподільним спіралеподібним конусом 3 за допомогою держаків 7 на шарнірах 8 і регулюючих секторах 9 встановлено відбійний механізм в вигляді трьох відбійників 10, розміщених на відстані 120 градусів один від одного з можливістю регулювання їх в горизонтальній площині і регулювання кута їх нахилу. Оберт поворотного розподільного спіралеподібного конуса 3 здійснюється за допомогою копіра 11 з храповиком 12. В нижній частині печі встановлено два протилежно розташованих люки 13. Поверхня схилу залізобетонного зводу печі 14 складає кут не більше 18 градусів до горизонтальної поверхні. Завантаження печі здійснюється за допомогою скипової вагонетки 15. 5 Пристрій працює таким чином. Шихта скиповою вагонеткою 15 подається на розподільний лоток 5, а потім з нього самопливом попадає в завантажувальний бункер 1, куди на кожне завантажування 10 печі подається по чотири скипових вагонетки з шихтою. Після завантаження кожної скипової вагонетки 15 розподільний лоток 5 за допомогою електропривода 6 повертається на 90 градусів і вся шихта 15 рівномірно розподіляється в завантажувальному бункері 1. При завантаженні шихти в скипову вагонетку спочатку рівномірно розподіляють паливо, а потім обпалювальний матеріал, що дає змогу при вигрузці ших20 ти в завантажувальний бункер спостерігати за розподілом палива. При зниженні рівня обпалювального матеріалу нижче нормативного за допомогою приводу від електролебідки з противагою (які на крес25 ленні не показані) відкривається поворотний розподільний спіралеподібний конус З, шихта за допомогою відбійників 10 завантажується в піч і рівномірно розподіляється по всьому її об'єму. Після загрузЗО ки шихти в піч, тривалість якої складає 56 секунд, поворотний розподільний спіралеподібний конус 3 закривається. Цикл завантаження печі закінчується і починається новий. 35 376 ts 12 Упорядник Техред М. Келемеш Коректор М. Самборська Замовлення 510 Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул. Гагаріна, 101
