Диктофон “донець”

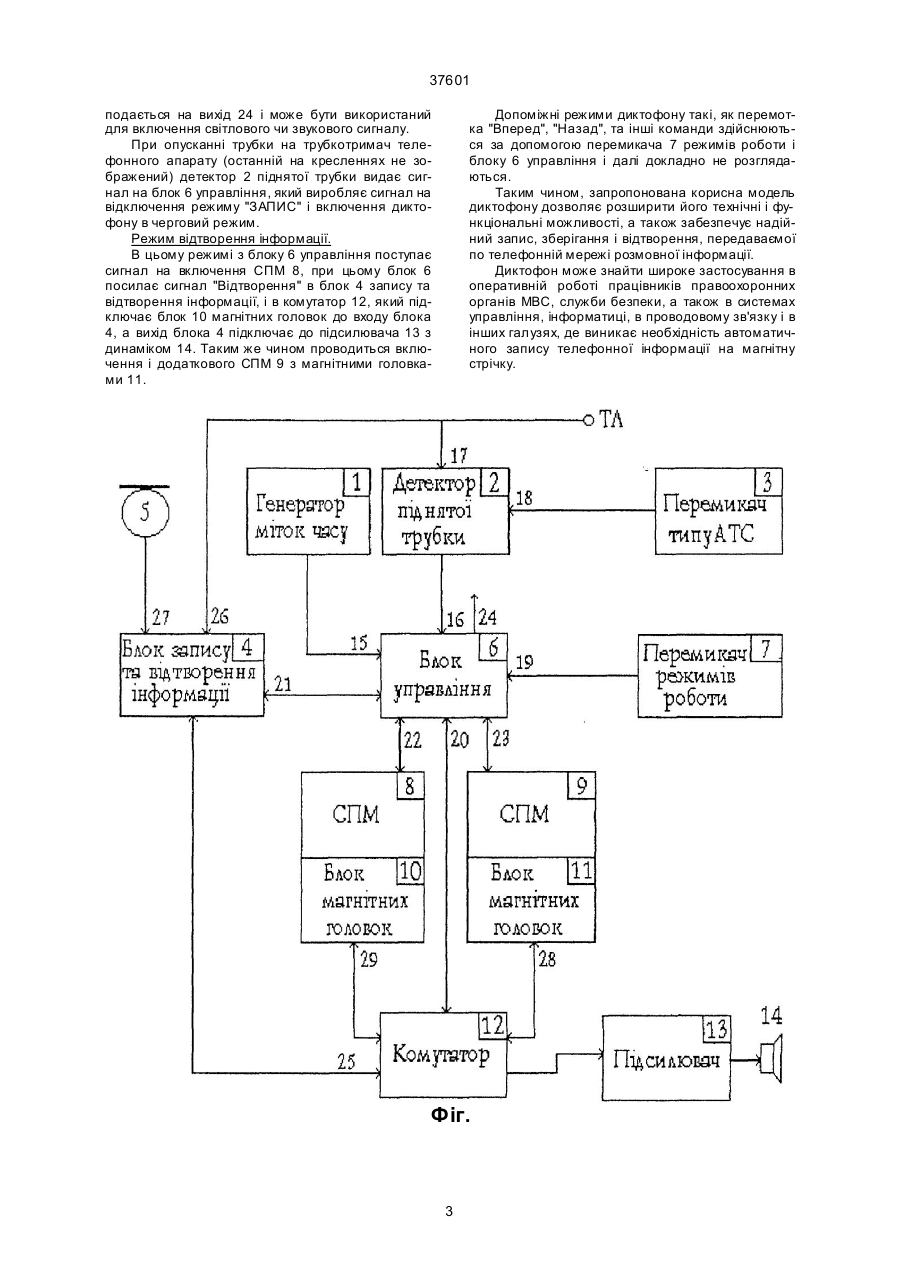

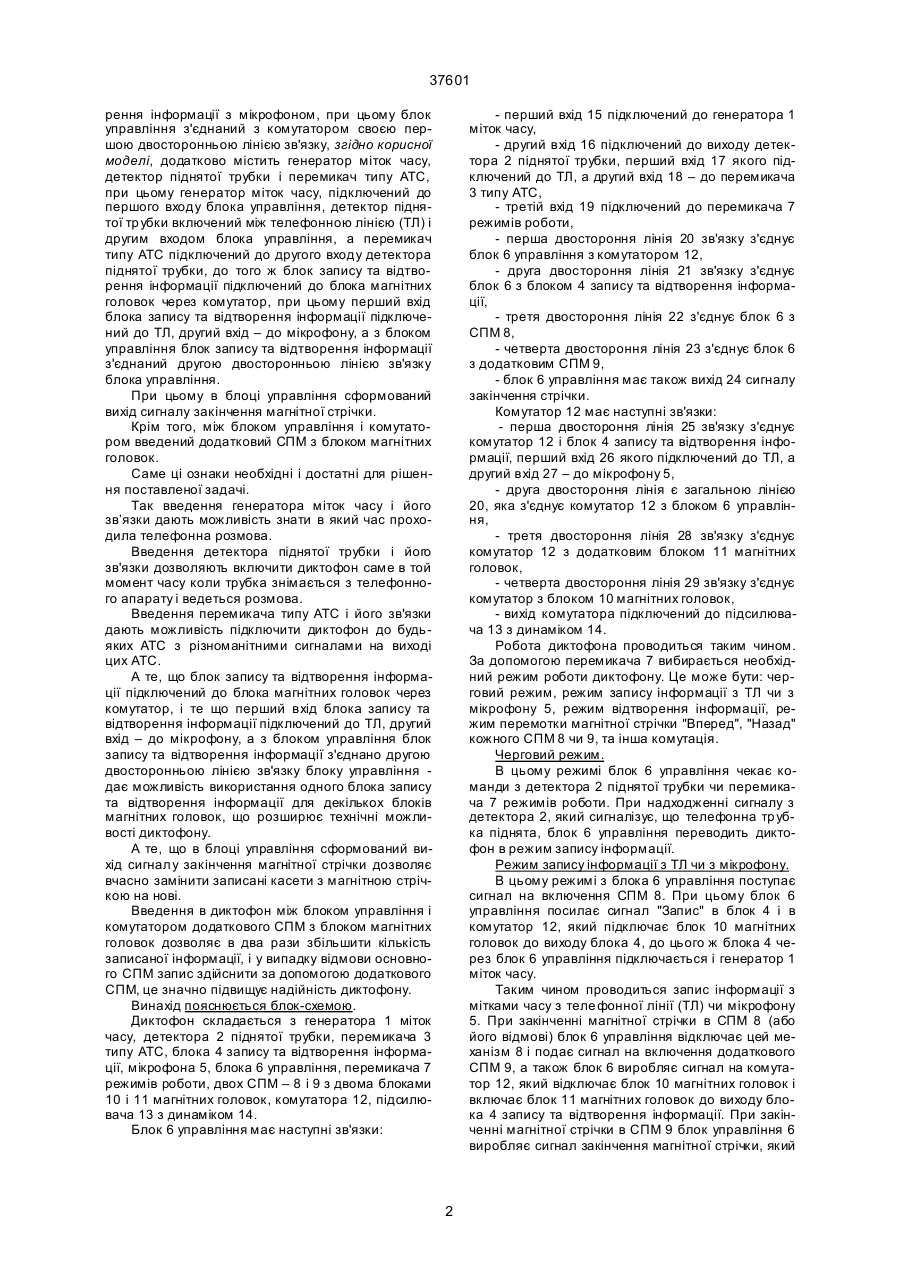

Диктофон, який складається з послідовно з'єднаних перемикача режимів роботи, блока управління, стрічкопротяжного механізму (СПМ) з блоком магнітних головок, комутатора, підсилювача з динаміком, а також диктофон має блок запису та відтворення інформації з мікрофоном, при цьому блок управління з'єднаний з комутатором своєю першою двосторонньою лінією зв'язку, який відрізняє ться тим , що додатково містить генера 37601 рення інформації з мікрофоном, при цьому блок управління з'єднаний з комутатором своєю першою двосторонньою лінією зв'язку, згідно корисної моделі, додатково містить генератор міток часу, детектор піднятої трубки і перемикач типу АТС, при цьому генератор міток часу, підключений до першого входу блока управління, детектор піднятої трубки включений між телефонною лінією (ТЛ) і другим входом блока управління, а перемикач типу АТС підключений до другого входу детектора піднятої трубки, до того ж блок запису та відтворення інформації підключений до блока магнітних головок через комутатор, при цьому перший вхід блока запису та відтворення інформації підключений до ТЛ, другий вхід – до мікрофону, а з блоком управління блок запису та відтворення інформації з'єднаний другою двосторонньою лінією зв'язку блока управління. При цьому в блоці управління сформований вихід сигналу закінчення магнітної стрічки. Крім того, між блоком управління і комутатором введений додатковий СПМ з блоком магнітних головок. Саме ці ознаки необхідні і достатні для рішення поставленої задачі. Так введення генератора міток часу і його зв’язки дають можливість знати в який час проходила телефонна розмова. Введення детектора піднятої трубки і його зв'язки дозволяють включити диктофон саме в той момент часу коли трубка знімається з телефонного апарату і ведеться розмова. Введення перемикача типу АТС і його зв'язки дають можливість підключити диктофон до будьяких АТС з різноманітними сигналами на виході цих АТС. А те, що блок запису та відтворення інформації підключений до блока магнітних головок через комутатор, і те що перший вхід блока запису та відтворення інформації підключений до ТЛ, другий вхід – до мікрофону, а з блоком управління блок запису та відтворення інформації з'єднано другою двосторонньою лінією зв'язку блоку управління дає можливість використання одного блока запису та відтворення інформації для декількох блоків магнітних головок, що розширює технічні можливості диктофону. А те, що в блоці управління сформований вихід сигналу закінчення магнітної стрічки дозволяє вчасно замінити записані касети з магнітною стрічкою на нові. Введення в диктофон між блоком управління і комутатором додаткового СПМ з блоком магнітних головок дозволяє в два рази збільшити кількість записаної інформації, і у випадку відмови основного СПМ запис здійснити за допомогою додаткового СПМ, це значно підвищує надійність диктофону. Винахід пояснюється блок-схемою. Диктофон складається з генератора 1 міток часу, детектора 2 піднятої трубки, перемикача 3 типу АТС, блока 4 запису та відтворення інформації, мікрофона 5, блока 6 управління, перемикача 7 режимів роботи, двох СПМ – 8 і 9 з двома блоками 10 і 11 магнітних головок, комутатора 12, підсилювача 13 з динаміком 14. Блок 6 управління має наступні зв'язки: - перший вхід 15 підключений до генератора 1 міток часу, - другий вхід 16 підключений до виходу детектора 2 піднятої трубки, перший вхід 17 якого підключений до ТЛ, а другий вхід 18 – до перемикача 3 типу АТС, - третій вхід 19 підключений до перемикача 7 режимів роботи, - перша двостороння лінія 20 зв'язку з'єднує блок 6 управління з комутатором 12, - друга двостороння лінія 21 зв'язку з'єднує блок 6 з блоком 4 запису та відтворення інформації, - третя двостороння лінія 22 з'єднує блок 6 з СПМ 8, - четверта двостороння лінія 23 з'єднує блок 6 з додатковим СПМ 9, - блок 6 управління має також вихід 24 сигналу закінчення стрічки. Комутатор 12 має наступні зв'язки: - перша двостороння лінія 25 зв'язку з'єднує комутатор 12 і блок 4 запису та відтворення інформації, перший вхід 26 якого підключений до ТЛ, а другий вхід 27 – до мікрофону 5, - друга двостороння лінія є загальною лінією 20, яка з'єднує комутатор 12 з блоком 6 управління, - третя двостороння лінія 28 зв'язку з'єднує комутатор 12 з додатковим блоком 11 магнітних головок, - четверта двостороння лінія 29 зв'язку з'єднує комутатор з блоком 10 магнітних головок, - вихід комутатора підключений до підсилювача 13 з динаміком 14. Робота диктофона проводиться таким чином. За допомогою перемикача 7 вибирається необхідний режим роботи диктофону. Це може бути: черговий режим, режим запису інформації з ТЛ чи з мікрофону 5, режим відтворення інформації, режим перемотки магнітної стрічки "Вперед", "Назад" кожного СПМ 8 чи 9, та інша комутація. Черговий режим. В цьому режимі блок 6 управління чекає команди з детектора 2 піднятої трубки чи перемикача 7 режимів роботи. При надходженні сигналу з детектора 2, який сигналізує, що телефонна тр убка піднята, блок 6 управління переводить диктофон в режим запису інформації. Режим запису інформації з ТЛ чи з мікрофону. В цьому режимі з блока 6 управління поступає сигнал на включення СПМ 8. При цьому блок 6 управління посилає сигнал "Запис" в блок 4 і в комутатор 12, який підключає блок 10 магнітних головок до виходу блока 4, до цього ж блока 4 через блок 6 управління підключається і генератор 1 міток часу. Таким чином проводиться запис інформації з мітками часу з теле фонної лінії (ТЛ) чи мікрофону 5. При закінченні магнітної стрічки в СПМ 8 (або його відмові) блок 6 управління відключає цей механізм 8 і подає сигнал на включення додаткового СПМ 9, а також блок 6 виробляє сигнал на комутатор 12, який відключає блок 10 магнітних головок і включає блок 11 магнітних головок до виходу блока 4 запису та відтворення інформації. При закінченні магнітної стрічки в СПМ 9 блок управління 6 виробляє сигнал закінчення магнітної стрічки, який 2 37601 подається на вихід 24 і може бути використаний для включення світлового чи звукового сигналу. При опусканні трубки на трубкотримач телефонного апарату (останній на кресленнях не зображений) детектор 2 піднятої трубки видає сигнал на блок 6 управління, який виробляє сигнал на відключення режиму "ЗАПИС" і включення диктофону в черговий режим. Режим відтворення інформації. В цьому режимі з блоку 6 управління поступає сигнал на включення СПМ 8, при цьому блок 6 посилає сигнал "Відтворення" в блок 4 запису та відтворення інформації, і в комутатор 12, який підключає блок 10 магнітних головок до входу блока 4, а вихід блока 4 підключає до підсилювача 13 з динаміком 14. Таким же чином проводиться включення і додаткового СПМ 9 з магнітними головками 11. Допоміжні режими диктофону такі, як перемотка "Вперед", "Назад", та інші команди здійснюються за допомогою перемикача 7 режимів роботи і блоку 6 управління і далі докладно не розглядаються. Таким чином, запропонована корисна модель диктофону дозволяє розширити його технічні і функціональні можливості, а також забезпечує надійний запис, зберігання і відтворення, передаваємої по телефонній мережі розмовної інформації. Диктофон може знайти широке застосування в оперативній роботі працівників правоохоронних органів МВС, служби безпеки, а також в системах управління, інформатиці, в проводовому зв'язку і в інших галузях, де виникає необхідність автоматичного запису телефонної інформації на магнітну стрічку. Фіг. 3 37601 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
