Спосіб монтажу соломотряса на комбайн та панель комбайна, на яку він монтується
Номер патенту: 37735
Опубліковано: 15.03.2004
Автори: Самарін Олександр Євгенович, Нікулін Олександр Панасович, Берман Олександр Павлович, Шмат Костянтин Іванович, Качан Володимир Тимофійович, Орєхов Іван Іванович, Заікін Віктор Павлович, Буряченко Володимир Іванович
Формула / Реферат
1. Спосіб монтажу соломотряса на комбайн, при якому його піднімають і, опускаючи між панелями, ставлять переднім та заднім колінчастими валами на опорні елементи, який відрізняється тим, що, піднімаючи соломотряс, його відводять вперед так, що передній колінчастий вал виходить за бічні контури панелей, опускають вниз до рівня опорних елементів і зсувають назад до встановлення колінчастих валів на них.
2. Панель комбайна, на яку монтується соломотряс, яка має переднє і заднє ребра жорсткості, розташовані по її краях, а також передній і задній опорні елементи, яка відрізняється тим, що на рівні переднього опорного елемента виконано проріз, який перетинає переднє ребро жорсткості.
3. Панель по п. 2, яка відрізняється тим, що передній опорний елемент розташовано по контуру прорізу.
Текст

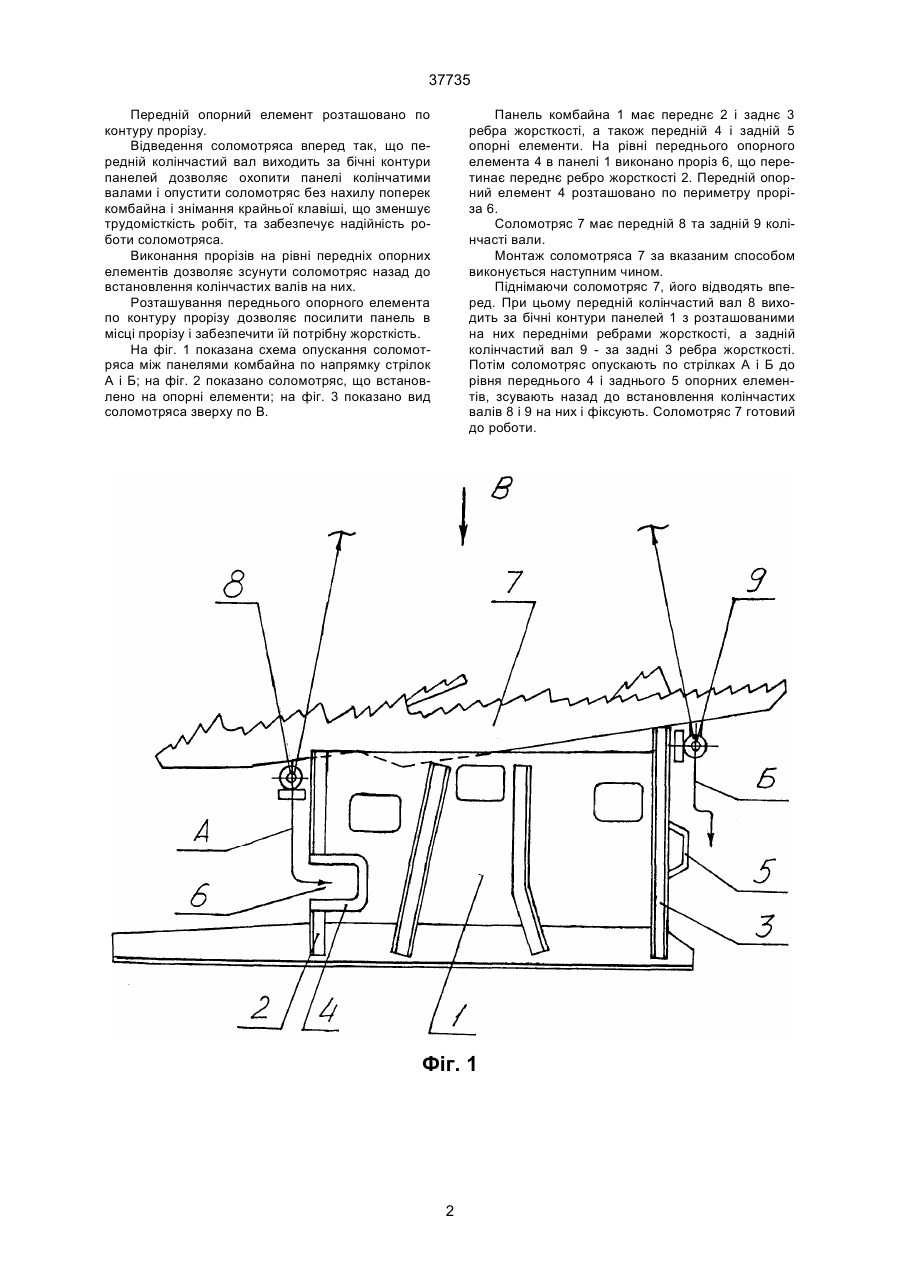

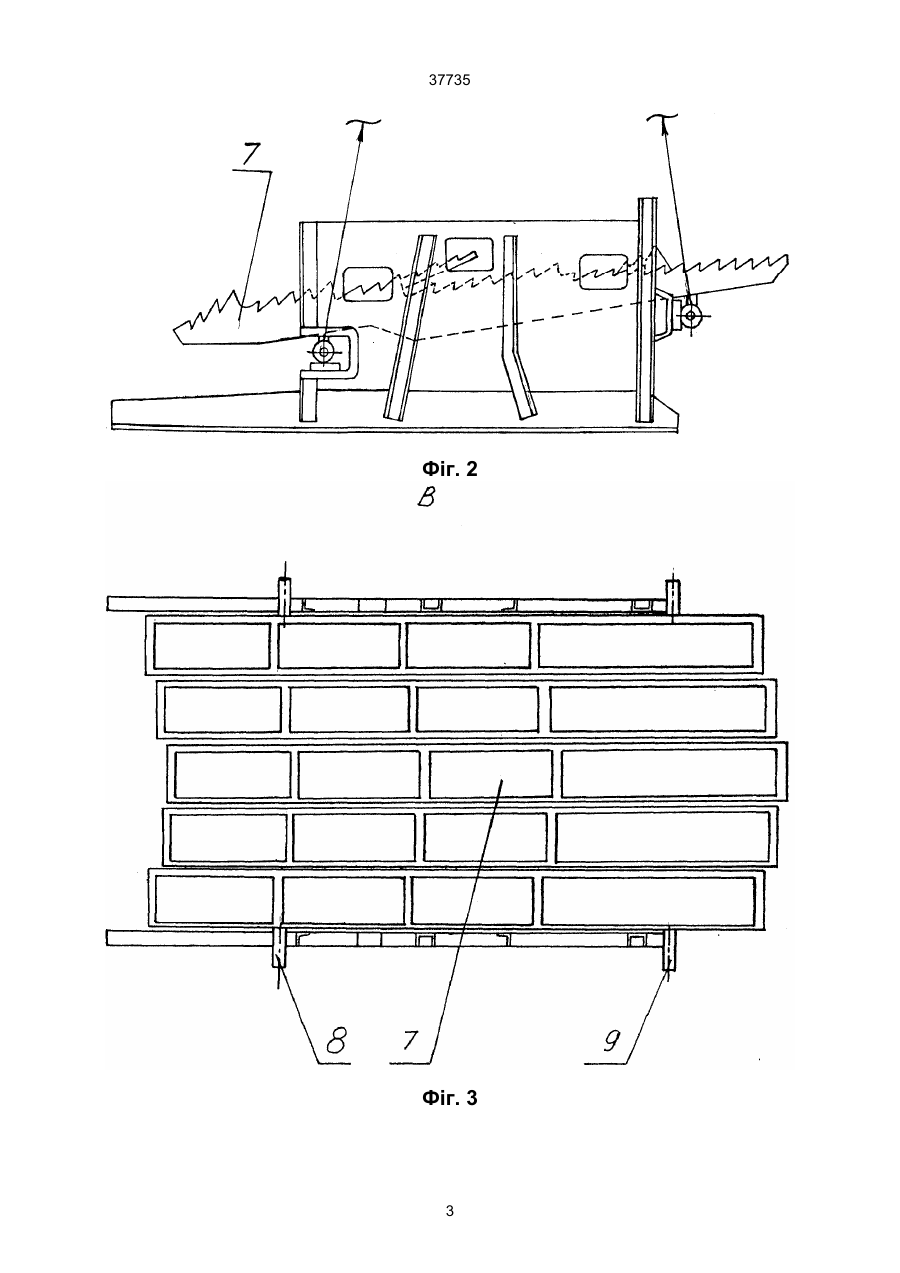

1. Cпосіб монтажу соломотряса на комбайн, при якому його піднімають і, опускаючи між панелями, ставлять переднім та заднім колінчастими 37735 Передній опорний елемент розташовано по контуру прорізу. Відведення соломотряса вперед так, що передній колінчастий вал виходить за бічні контури панелей дозволяє охопити панелі колінчатими валами і опустити соломотряс без нахилу поперек комбайна і знімання крайньої клавіші, що зменшує трудомісткість робіт, та забезпечує надійність роботи соломотряса. Виконання прорізів на рівні передніх опорних елементів дозволяє зсунути соломотряс назад до встановлення колінчастих валів на них. Розташування переднього опорного елемента по контуру прорізу дозволяє посилити панель в місці прорізу і забезпечити їй потрібну жорсткість. На фіг. 1 показана схема опускання соломотряса між панелями комбайна по напрямку стрілок А і Б; на фіг. 2 показано соломотряс, що встановлено на опорні елементи; на фіг. 3 показано вид соломотряса зверху по В. Панель комбайна 1 має переднє 2 і заднє 3 ребра жорсткості, а також передній 4 і задній 5 опорні елементи. На рівні переднього опорного елемента 4 в панелі 1 виконано проріз 6, що перетинає переднє ребро жорсткості 2. Передній опорний елемент 4 розташовано по периметру проріза 6. Соломотряс 7 має передній 8 та задній 9 колінчасті вали. Монтаж соломотряса 7 за вказаним способом виконується наступним чином. Піднімаючи соломотряс 7, його відводять вперед. При цьому передній колінчастий вал 8 виходить за бічні контури панелей 1 з розташованими на них передніми ребрами жорсткості, а задній колінчастий вал 9 - за задні 3 ребра жорсткості. Потім соломотряс опускають по стрілках А і Б до рівня переднього 4 і заднього 5 опорних елементів, зсувають назад до встановлення колінчастих валів 8 і 9 на них і фіксують. Соломотряс 7 готовий до роботи. Фіг. 1 2 37735 Фіг. 2 Фіг. 3 3 37735 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of mounting a walker on a combine and a combine panel on which it is mounted
Автори англійськоюBuriachenko Volodymyr Ivanovych, Berman Oleksandr Pavlovych, Zaikin Viktor Pavlovych, Kachan Volodymyr Tymofiiovych, Samarin Oleksandr Yevhenovych
Назва патенту російськоюСпособ монтажа соломотряса на комбайн и панель комбайна, на которую его монтируют
Автори російськоюБуряченко Владимир Иванович, Берман Александр Павлович, Заикин Виктор Павлович, Качан Владимир Тимофеевич, Самарин Александр Евгеньевич
МПК / Мітки
МПК: A01F 12/30
Мітки: яку, соломотряса, комбайна, спосіб, панель, комбайн, монтується, монтажу
Код посилання
<a href="https://ua.patents.su/4-37735-sposib-montazhu-solomotryasa-na-kombajjn-ta-panel-kombajjna-na-yaku-vin-montuehtsya.html" target="_blank" rel="follow" title="База патентів України">Спосіб монтажу соломотряса на комбайн та панель комбайна, на яку він монтується</a>
