Домолочувальний пристрій з розподільником

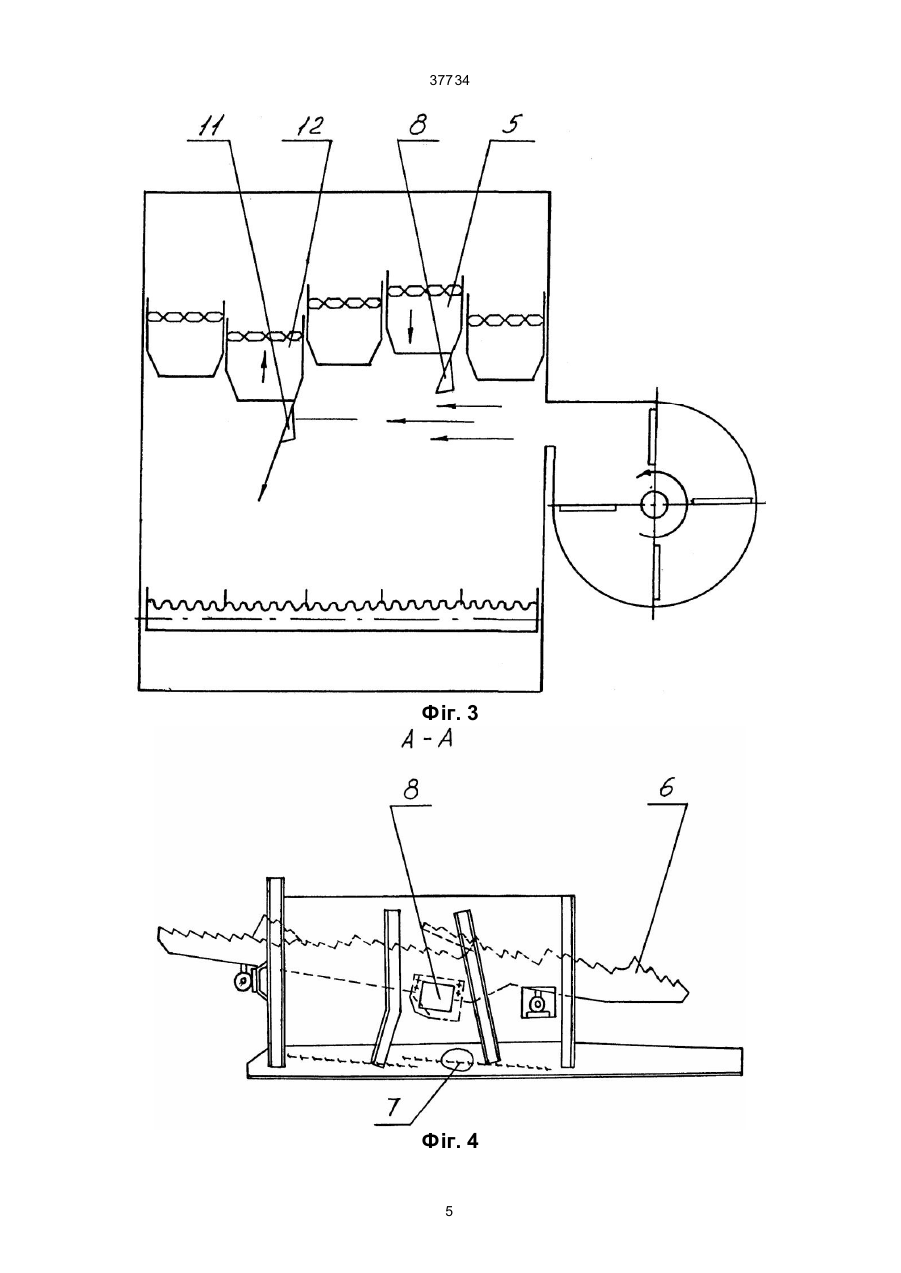

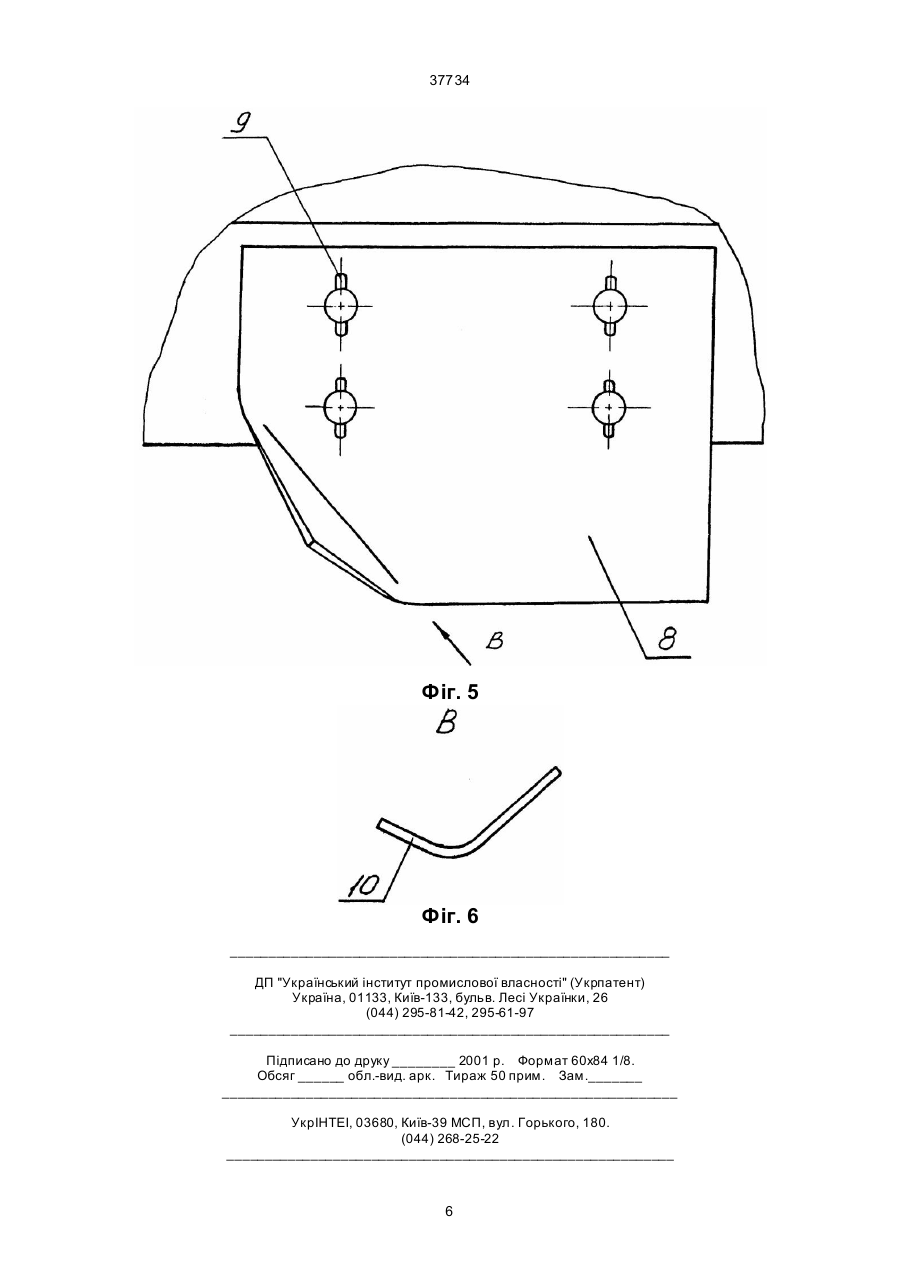

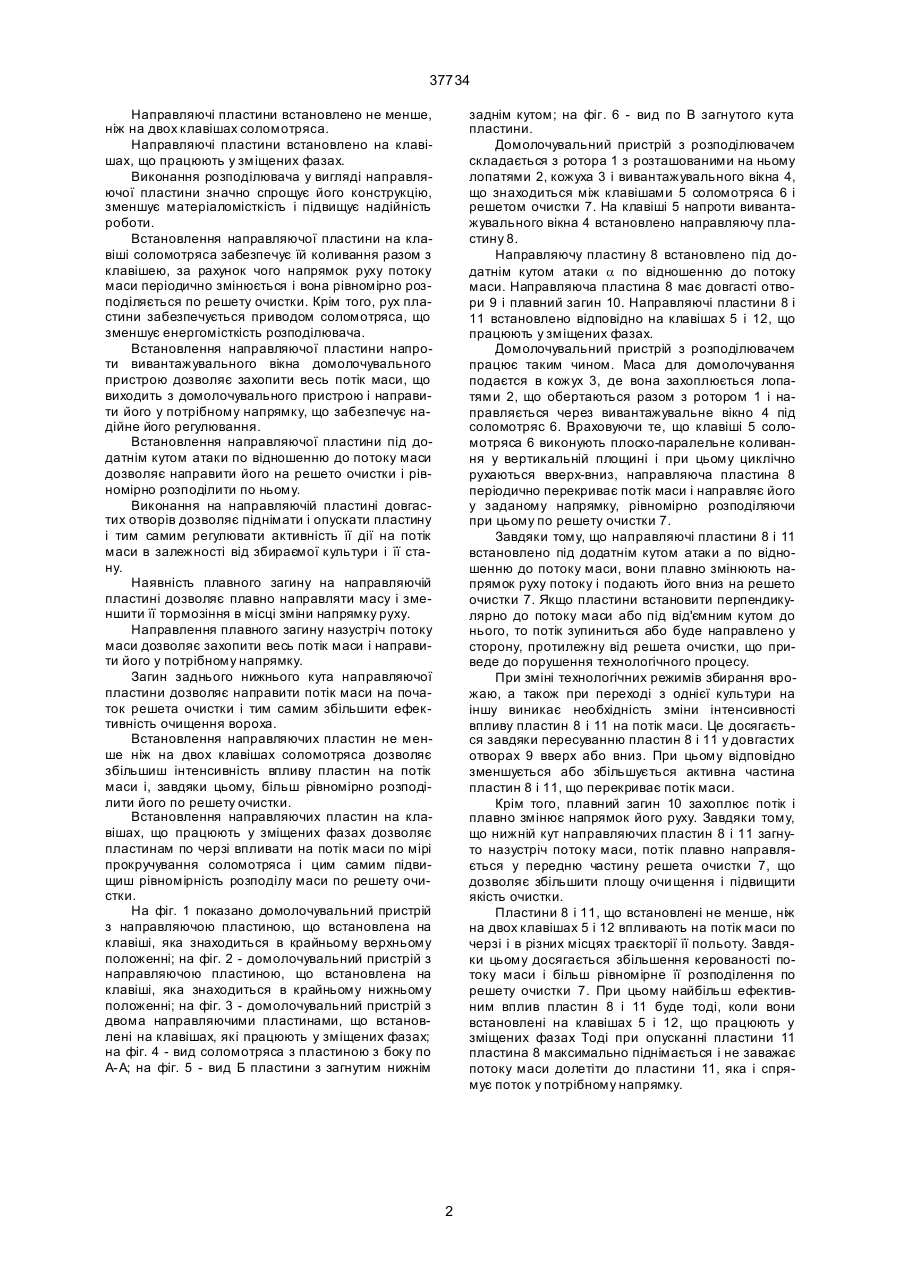

1. Домолочувальний пристрій з розподілювачем, який складається з ротора, з розташованими на ньому лопатями, кожуха і вивантажувального вікна, що знаходиться між клавішами соломотряса і решетом очистки, який відрізняється тим, що розподілювач виконано у вигляді направляючої пластини, встановленої на клавішу соломотряса напроти вивантажувального вікна 2. Домолочувальний пристрій з розподілювачем по п. 1, який відрізняється тим, що направляючу 37734 Направляючі пластини встановлено не менше, ніж на двох клавішах соломотряса. Направляючі пластини встановлено на клавішах, що працюють у зміщених фазах. Виконання розподілювача у вигляді направляючої пластини значно спрощує його конструкцію, зменшує матеріаломісткість і підвищує надійність роботи. Встановлення направляючої пластини на клавіші соломотряса забезпечує їй коливання разом з клавішею, за рахунок чого напрямок руху потоку маси періодично змінюється і вона рівномірно розподіляється по решету очистки. Крім того, рух пластини забезпечується приводом соломотряса, що зменшує енергомісткість розподілювача. Встановлення направляючої пластини напроти вивантажувального вікна домолочувального пристрою дозволяє захопити весь потік маси, що виходить з домолочувального пристрою і направити його у потрібному напрямку, що забезпечує надійне його регулювання. Встановлення направляючої пластини під додатнім кутом атаки по відношенню до потоку маси дозволяє направити його на решето очистки і рівномірно розподілити по ньому. Виконання на направляючій пластині довгастих отворів дозволяє піднімати і опускати пластину і тим самим регулювати активність її дії на потік маси в залежності від збираємої культури і її стану. Наявність плавного загину на направляючій пластині дозволяє плавно направляти масу і зменшити її тормозіння в місці зміни напрямку руху. Направлення плавного загину назустріч потоку маси дозволяє захопити весь потік маси і направити його у потрібному напрямку. Загин заднього нижнього кута направляючої пластини дозволяє направити потік маси на початок решета очистки і тим самим збільшити ефективність очищення вороха. Встановлення направляючих пластин не менше ніж на двох клавішах соломотряса дозволяє збільшиш інтенсивність впливу пластин на потік маси і, завдяки цьому, більш рівномірно розподілити його по решету очистки. Встановлення направляючих пластин на клавішах, що працюють у зміщених фазах дозволяє пластинам по черзі впливати на потік маси по мірі прокручування соломотряса і цим самим підвищиш рівномірність розподілу маси по решету очистки. На фіг. 1 показано домолочувальний пристрій з направляючою пластиною, що встановлена на клавіші, яка знаходиться в крайньому верхньому положенні; на фіг. 2 - домолочувальний пристрій з направляючою пластиною, що встановлена на клавіші, яка знаходиться в крайньому нижньому положенні; на фіг. 3 - домолочувальний пристрій з двома направляючими пластинами, що встановлені на клавішах, які працюють у зміщених фазах; на фіг. 4 - вид соломотряса з пластиною з боку по А-А; на фіг. 5 - вид Б пластини з загнутим нижнім заднім кутом; на фіг. 6 - вид по В загнутого кута пластини. Домолочувальний пристрій з розподілювачем складається з ротора 1 з розташованими на ньому лопатями 2, кожуха 3 і вивантажувального вікна 4, що знаходиться між клавішами 5 соломотряса 6 і решетом очистки 7. На клавіші 5 напроти вивантажувального вікна 4 встановлено направляючу пластину 8. Направляючу пластину 8 встановлено під додатнім кутом атаки a по відношенню до потоку маси. Направляюча пластина 8 має довгасті отвори 9 і плавний загин 10. Направляючі пластини 8 і 11 встановлено відповідно на клавішах 5 і 12, що працюють у зміщених фазах. Домолочувальний пристрій з розподілювачем працює таким чином. Маса для домолочування подаєтся в кожух 3, де вона захоплюється лопатями 2, що обертаються разом з ротором 1 і направляється через вивантажувальне вікно 4 під соломотряс 6. Враховуючи те, що клавіші 5 соломотряса 6 виконують плоско-паралельне коливання у вертикальній площині і при цьому циклічно рухаються вверх-вниз, направляюча пластина 8 періодично перекриває потік маси і направляє його у заданому напрямку, рівномірно розподіляючи при цьому по решету очистки 7. Завдяки тому, що направляючі пластини 8 і 11 встановлено під додатнім кутом атаки а по відношенню до потоку маси, вони плавно змінюють напрямок руху потоку і подають його вниз на решето очистки 7. Якщо пластини встановити перпендикулярно до потоку маси або під від'ємним кутом до нього, то потік зупиниться або буде направлено у сторону, протилежну від решета очистки, що приведе до порушення технологічного процесу. При зміні технологічних режимів збирання врожаю, а також при переході з однієї культури на іншу виникає необхідність зміни інтенсивності впливу пластин 8 і 11 на потік маси. Це досягається завдяки пересуванню пластин 8 і 11 у довгастих отворах 9 вверх або вниз. При цьому відповідно зменшується або збільшується активна частина пластин 8 і 11, що перекриває потік маси. Крім того, плавний загин 10 захоплює потік і плавно змінює напрямок його руху. Завдяки тому, що нижній кут направляючих пластин 8 і 11 загнуто назустріч потоку маси, потік плавно направляється у передню частину решета очистки 7, що дозволяє збільшити площу очи щення і підвищити якість очистки. Пластини 8 і 11, що встановлені не менше, ніж на двох клавішах 5 і 12 впливають на потік маси по черзі і в різних місцях траєкторії її польоту. Завдяки цьому досягається збільшення керованості потоку маси і більш рівномірне її розподілення по решету очистки 7. При цьому найбільш ефективним вплив пластин 8 і 11 буде тоді, коли вони встановлені на клавішах 5 і 12, що працюють у зміщених фазах Тоді при опусканні пластини 11 пластина 8 максимально піднімається і не заважає потоку маси долетіти до пластини 11, яка і спрямує поток у потрібному напрямку. 2 37734 Фіг. 1 3 37734 Фіг. 2 4 37734 Фіг. 3 Фіг. 4 5 37734 Фіг. 5 Фіг. 6 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 6
