Патронний фільтр з імпульсною очисткою

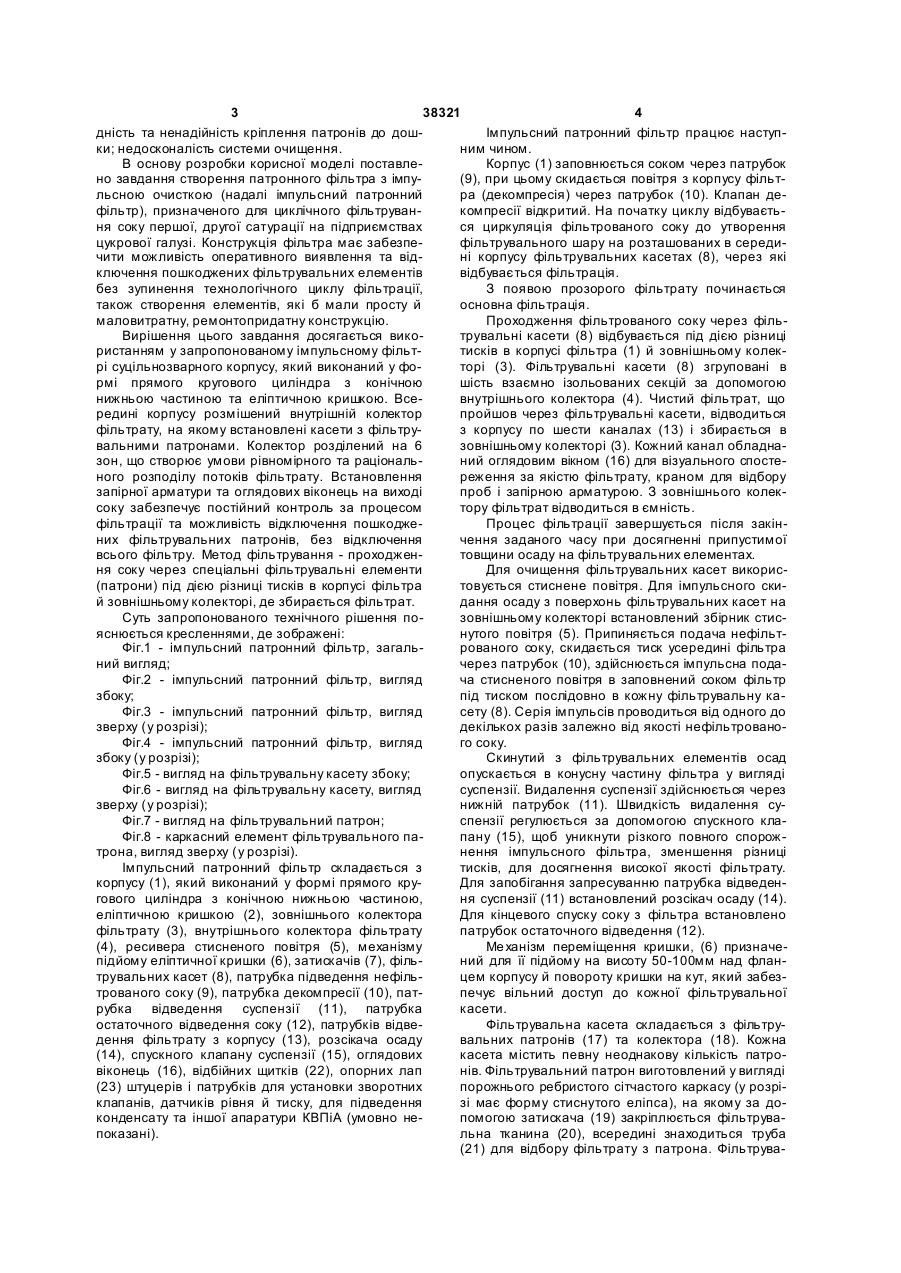

Патронний фільтр з імпульсною очисткою, виконаний у вигляді вертикального корпусу, виготовленого у формі прямого кругового циліндра з конічною нижньою частиною та еліптичною кришкою; що обладнаний оглядовими віконцями для візуального спостереження за якістю фільтрату, кранами для відбору проб, запірною арматурою, патрубками підведення та відведення соку, відведення суспензії, остаточного відведення соку, опо 3 38321 4 дність та ненадійність кріплення патронів до дошІмпульсний патронний фільтр працює наступки; недосконалість системи очищення. ним чином. В основу розробки корисної моделі поставлеКорпус (1) заповнюється соком через патрубок но завдання створення патронного фільтра з імпу(9), при цьому скидається повітря з корпусу фільтльсною очисткою (надалі імпульсний патронний ра (декомпресія) через патрубок (10). Клапан дефільтр), призначеного для циклічного фільтруванкомпресії відкритий. На початку циклу відбуваєтьня соку першої, другої сатурації на підприємствах ся циркуляція фільтрованого соку до утворення цукрової галузі. Конструкція фільтра має забезпефільтрувального шару на розташованих в середичити можливість оперативного виявлення та відні корпусу фільтрувальних касетах (8), через які ключення пошкоджених фільтрувальних елементів відбувається фільтрація. без зупинення технологічного циклу фільтрації, З появою прозорого фільтрату починається також створення елементів, які б мали просту й основна фільтрація. маловитратну, ремонтопридатну конструкцію. Проходження фільтрованого соку через фільВирішення цього завдання досягається викотрувальні касети (8) відбувається під дією різниці ристанням у запропонованому імпульсному фільттисків в корпусі фільтра (1) й зовнішньому колекрі суцільнозварного корпусу, який виконаний у фоторі (3). Фільтрувальні касети (8) згруповані в рмі прямого кругового циліндра з конічною шість взаємно ізольованих секцій за допомогою нижньою частиною та еліптичною кришкою. Всевнутрішнього колектора (4). Чистий фільтрат, що редині корпусу розмішений внутрішній колектор пройшов через фільтрувальні касети, відводиться фільтрату, на якому встановлені касети з фільтруз корпусу по шести каналах (13) і збирається в вальними патронами. Колектор розділений на 6 зовнішньому колекторі (3). Кожний канал обладназон, що створює умови рівномірного та раціональний оглядовим вікном (16) для візуального спостеного розподілу потоків фільтрату. Встановлення реження за якістю фільтрату, краном для відбору запірної арматури та оглядових віконець на виході проб і запірною арматурою. З зовнішнього колексоку забезпечує постійний контроль за процесом тору фільтрат відводиться в ємність. фільтрації та можливість відключення пошкоджеПроцес фільтрації завершується після закінних фільтрувальних патронів, без відключення чення заданого часу при досягненні припустимої всього фільтру. Метод фільтрування - проходжентовщини осаду на фільтрувальних елементах. ня соку через спеціальні фільтрувальні елементи Для очищення фільтрувальних касет викорис(патрони) під дією різниці тисків в корпусі фільтра товується стиснене повітря. Для імпульсного ский зовнішньому колекторі, де збирається фільтрат. дання осаду з поверхонь фільтрувальних касет на Суть запропонованого технічного рішення позовнішньому колекторі встановлений збірник стисяснюється кресленнями, де зображені: нутого повітря (5). Припиняється подача нефільтФіг.1 - імпульсний патронний фільтр, загальрованого соку, скидається тиск усередині фільтра ний вигляд; через патрубок (10), здійснюється імпульсна подаФіг.2 - імпульсний патронний фільтр, вигляд ча стисненого повітря в заповнений соком фільтр збоку; під тиском послідовно в кожну фільтрувальну каФіг.3 - імпульсний патронний фільтр, вигляд сету (8). Серія імпульсів проводиться від одного до зверху (у розрізі); декількох разів залежно від якості нефільтрованоФіг.4 - імпульсний патронний фільтр, вигляд го соку. збоку (у розрізі); Скинутий з фільтрувальних елементів осад Фіг.5 - вигляд на фільтрувальну касету збоку; опускається в конусну частину фільтра у вигляді Фіг.6 - вигляд на фільтрувальну касету, вигляд суспензії. Видалення суспензії здійснюється через зверху (у розрізі); нижній патрубок (11). Швидкість видалення суФіг.7 - вигляд на фільтрувальний патрон; спензії регулюється за допомогою спускного клаФіг.8 - каркасний елемент фільтрувального папану (15), щоб уникнути різкого повного спорожтрона, вигляд зверху (у розрізі). нення імпульсного фільтра, зменшення різниці Імпульсний патронний фільтр складається з тисків, для досягнення високої якості фільтрату. корпусу (1), який виконаний у формі прямого круДля запобігання запресуванню патрубка відведенгового циліндра з конічною нижньою частиною, ня суспензії (11) встановлений розсікач осаду (14). еліптичною кришкою (2), зовнішнього колектора Для кінцевого спуску соку з фільтра встановлено фільтрату (3), внутрішнього колектора фільтрату патрубок остаточного відведення (12). (4), ресивера стисненого повітря (5), механізму Ме ханізм переміщення кришки, (6) призначепідйому еліптичної кришки (6), затискачів (7), фільний для її підйому на висоту 50-100мм над флантрувальних касет (8), патрубка підведення нефільцем корпусу й повороту кришки на кут, який забезтрованого соку (9), патрубка декомпресії (10), патпечує вільний доступ до кожної фільтрувальної рубка відведення суспензії (11), патрубка касети. остаточного відведення соку (12), патрубків відвеФільтрувальна касета складається з фільтрудення фільтрату з корпусу (13), розсікача осаду вальних патронів (17) та колектора (18). Кожна (14), спускного клапану суспензії (15), оглядових касета містить певну неоднакову кількість патровіконець (16), відбійних щитків (22), опорних лап нів. Фільтрувальний патрон виготовлений у вигляді (23) штуцерів і патрубків для установки зворотних порожнього ребристого сітчастого каркасу (у розріклапанів, датчиків рівня й тиску, для підведення зі має форму стиснутого еліпса), на якому за доконденсату та іншої апаратури КВПіА (умовно непомогою затискача (19) закріплюється фільтрувапоказані). льна тканина (20), всередині знаходиться труба (21) для відбору фільтрату з патрона. Фільтрува 5 38321 6 льні патрони (17) приварені до колектора (18) з ронного фільтра на площадку передбачені опорні певним кроком та кутом. Для запобігання пошколапи (23). При встановленні патронного фільтра з дження фільтрувальних патронів під час наповімпульсною очисткою виключається необхідність нення та декомпресії на корпусі (1) встановлені додаткового обслуговуючого персоналу. Фільтр відбійні щитки (22). Для монтажу імпульсного патможе бути повністю автоматизований. 7 Комп’ютерна в ерстка В. Мацело 38321 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
