Фіксуюча рамка для складання багатошарових пласких виробів
Номер патенту: 34014
Опубліковано: 15.02.2001
Автори: Горященко Сергій Леонідович, Драпак Георгій Мефодіович
Текст

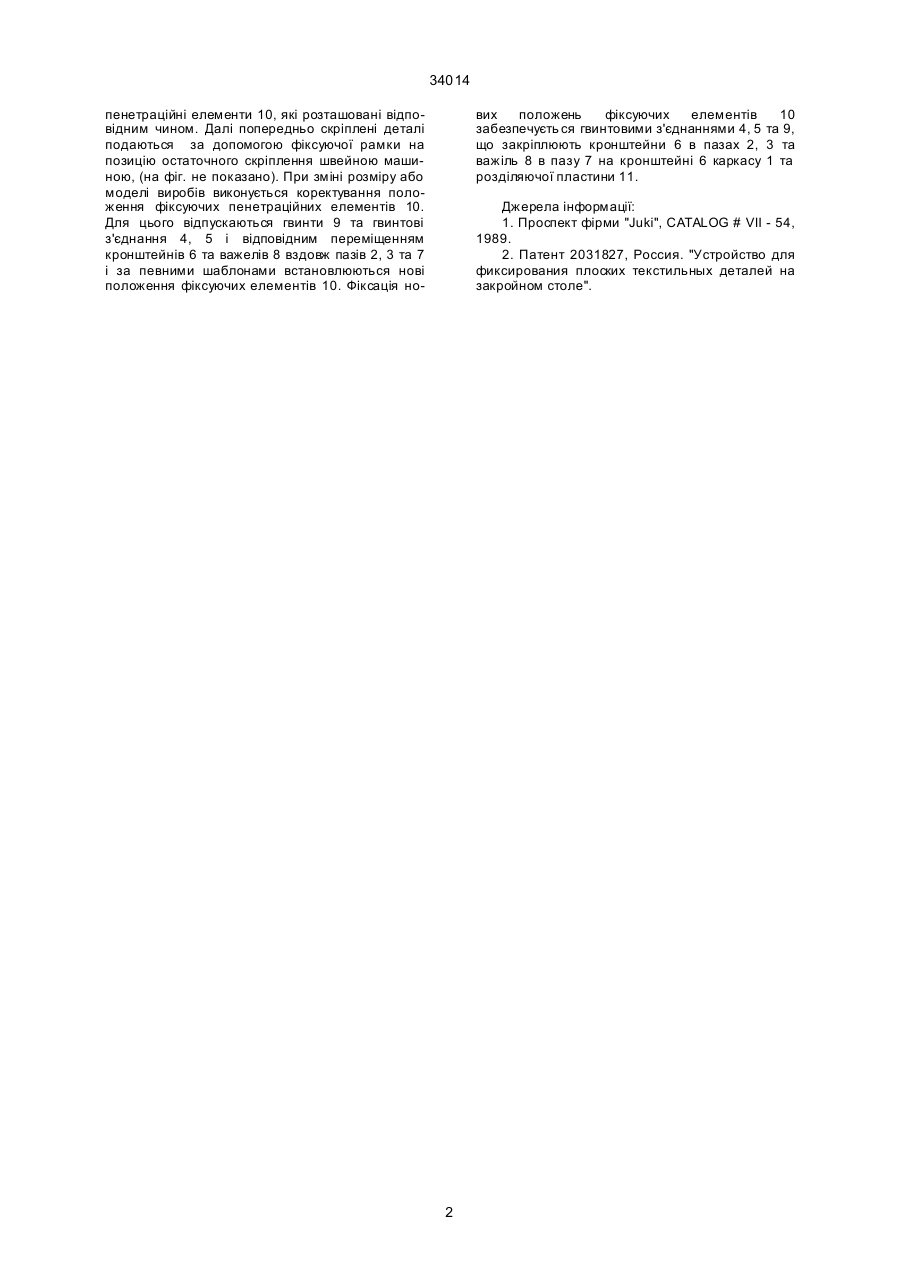

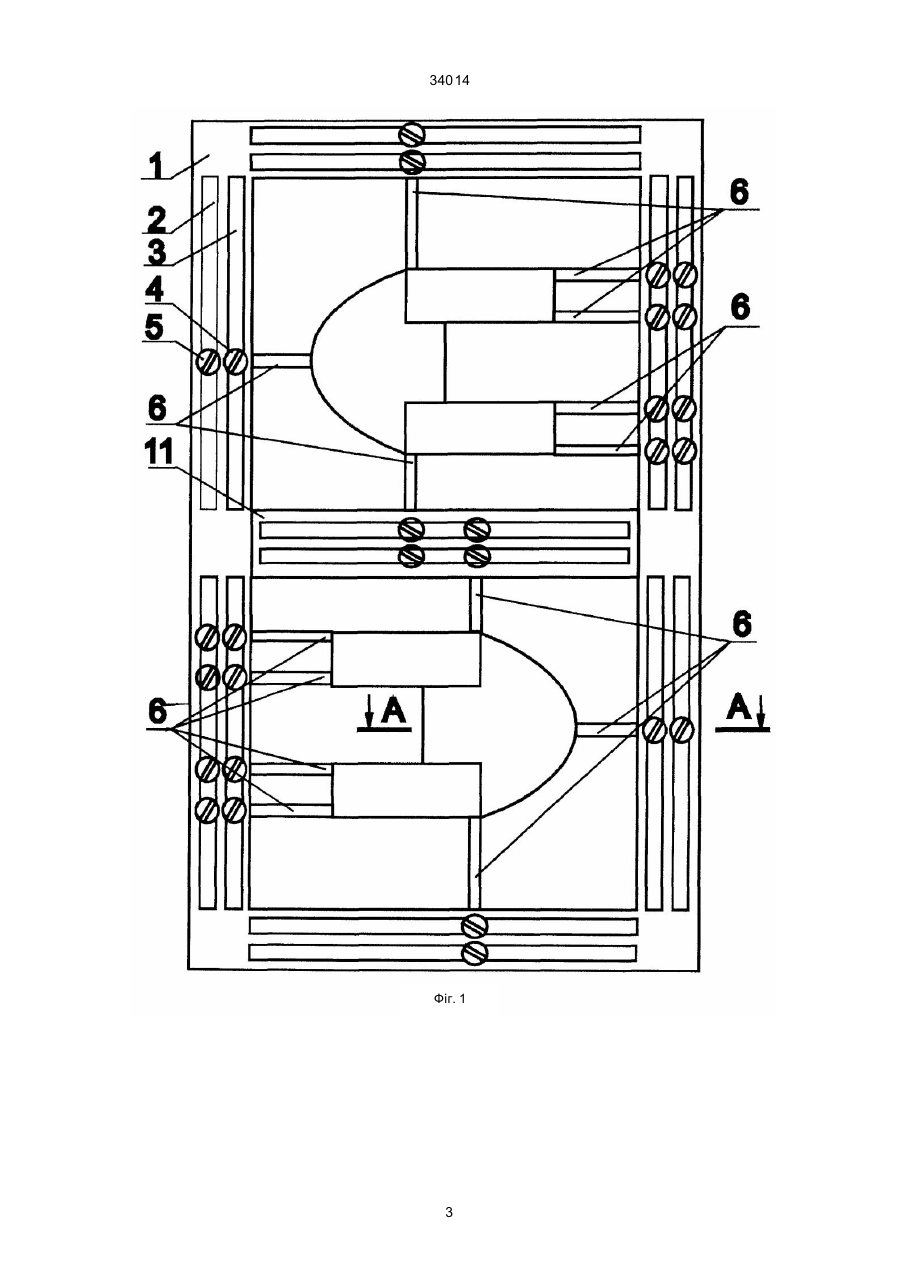

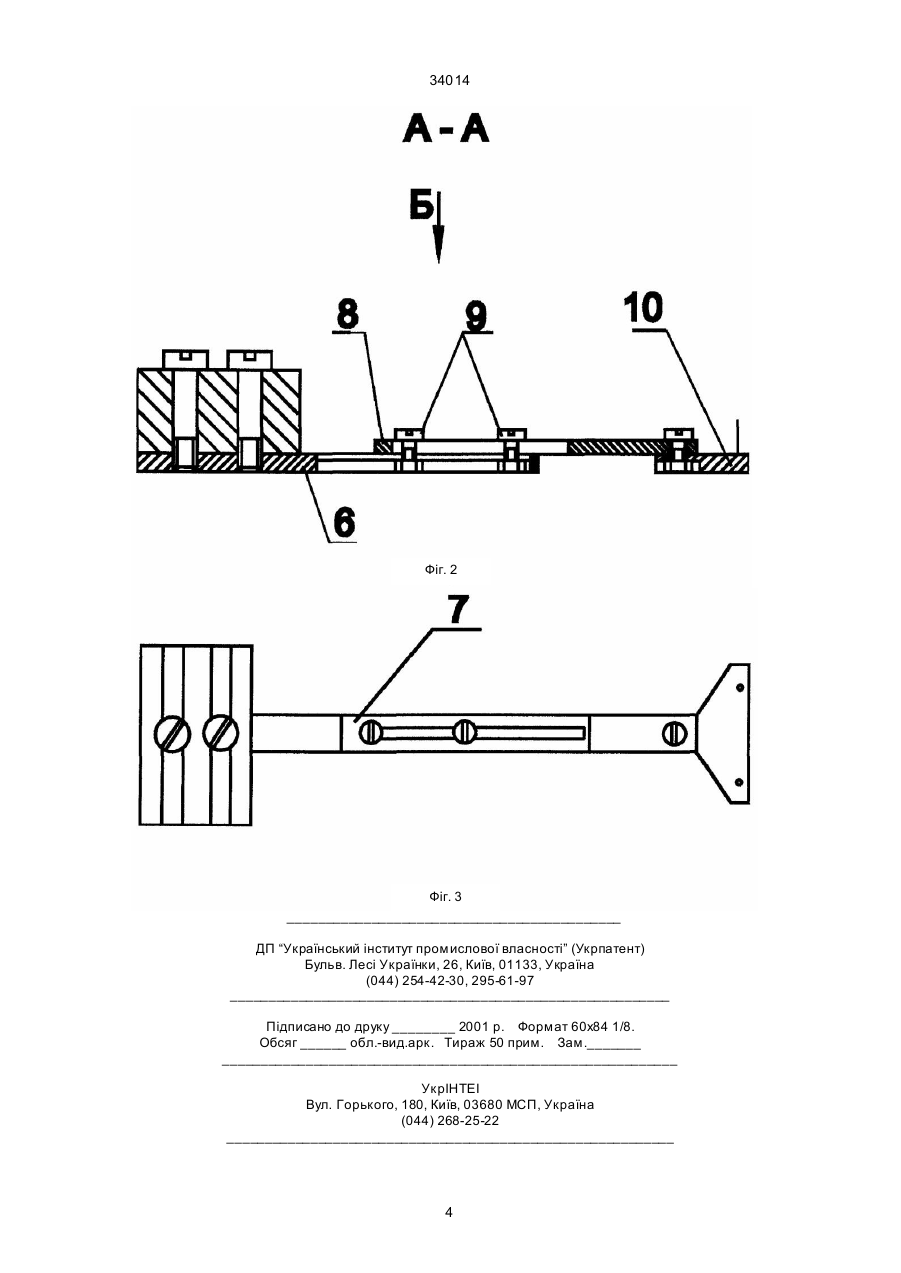

Фіксуюча рамка для складання багатошарових пласких виробів, що містить прямокутний каркас, який відрізняється тим, що на кожній з його сторін розташовано не менше ніж по два парале 34014 пенетраційні елементи 10, які розташовані відповідним чином. Далі попередньо скріплені деталі подаються за допомогою фіксуючої рамки на позицію остаточного скріплення швейною машиною, (на фіг. не показано). При зміні розміру або моделі виробів виконується коректування положення фіксуючих пенетраційних елементів 10. Для цього відпускаються гвинти 9 та гвинтові з'єднання 4, 5 і відповідним переміщенням кронштейнів 6 та важелів 8 вздовж пазів 2, 3 та 7 і за певними шаблонами встановлюються нові положення фіксуючих елементів 10. Фіксація но вих положень фіксуючих елементів 10 забезпечуєть ся гвинтовими з'єднаннями 4, 5 та 9, що закріплюють кронштейни 6 в пазах 2, 3 та важіль 8 в пазу 7 на кронштейні 6 каркасу 1 та розділяючої пластини 11. Джерела інформації: 1. Проспект фірми "Juki", CATALOG # VII - 54, 1989. 2. Патент 2031827, Россия. "Устройство для фиксирования плоских текстильных деталей на закройном столе". 2 34014 Фіг. 1 3 34014 Фіг. 2 Фіг. 3 ____________________________________________ ДП “Український інститут промислової власності” (Укрпатент) Бульв. Лесі Українки, 26, Київ, 01133, Україна (044) 254-42-30, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид.арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ Вул. Горького, 180, Київ, 03680 МСП, Україна (044) 268-25-22 ___________________________________________________________ 4
ДивитисяДодаткова інформація
Автори англійськоюHoriaschenko Serhii Leonidovych, Drapak Heorhii Mefodiiovych
Автори російськоюГорященко Сергей Леонидович, Драпак Георгий Мефодиевич
МПК / Мітки
МПК: A43D 111/00
Мітки: рамка, пласких, багатошарових, складання, виробів, фіксуюча
