Запираючий пристрій

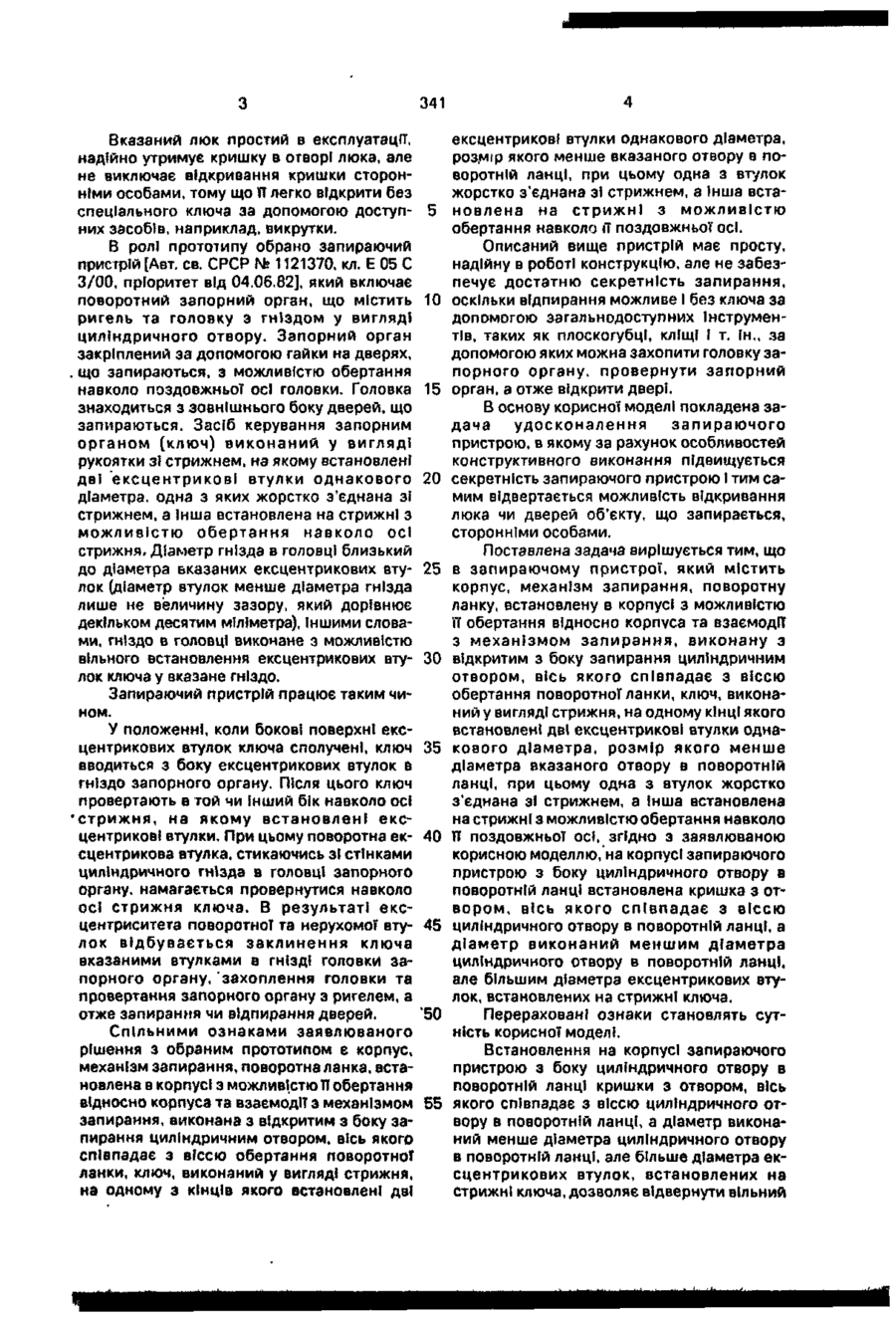

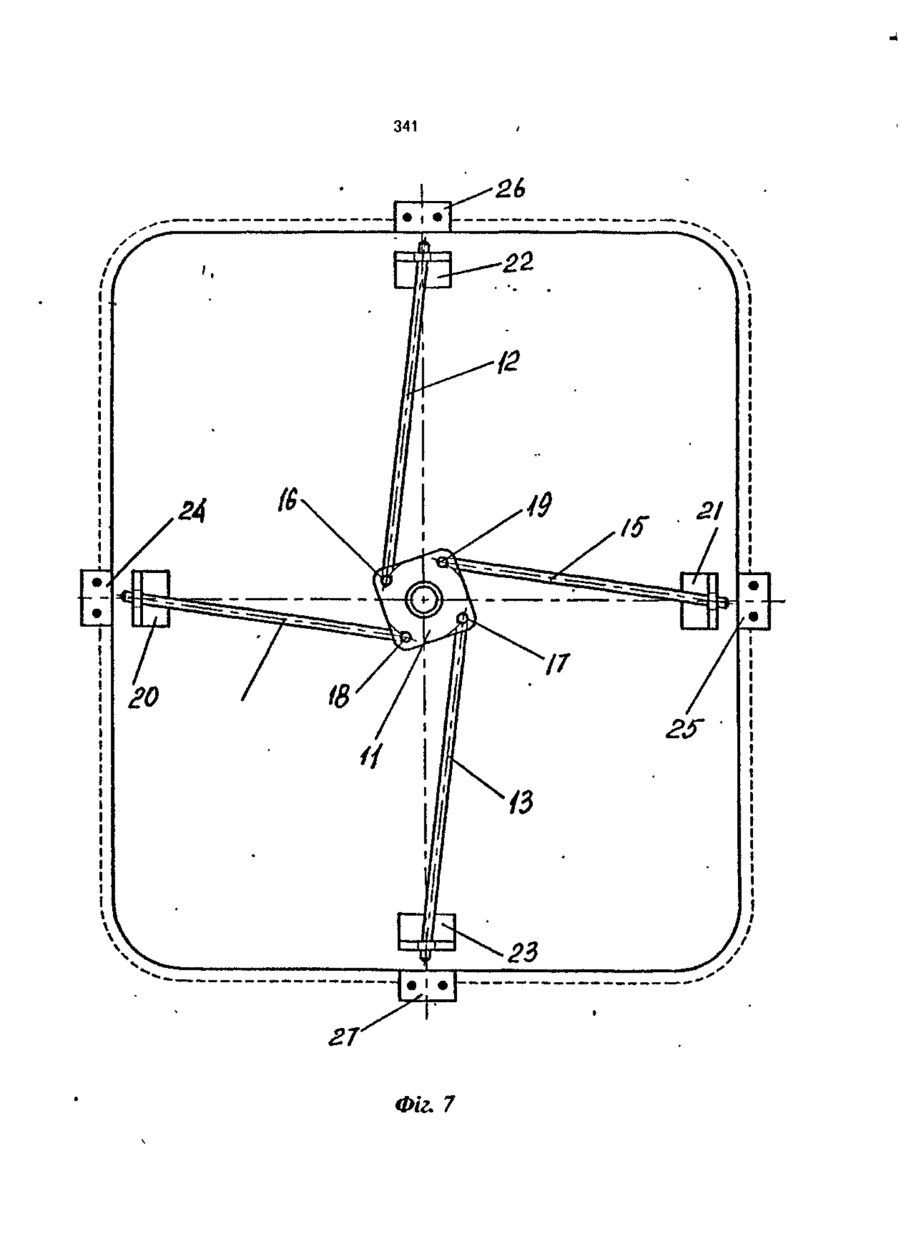

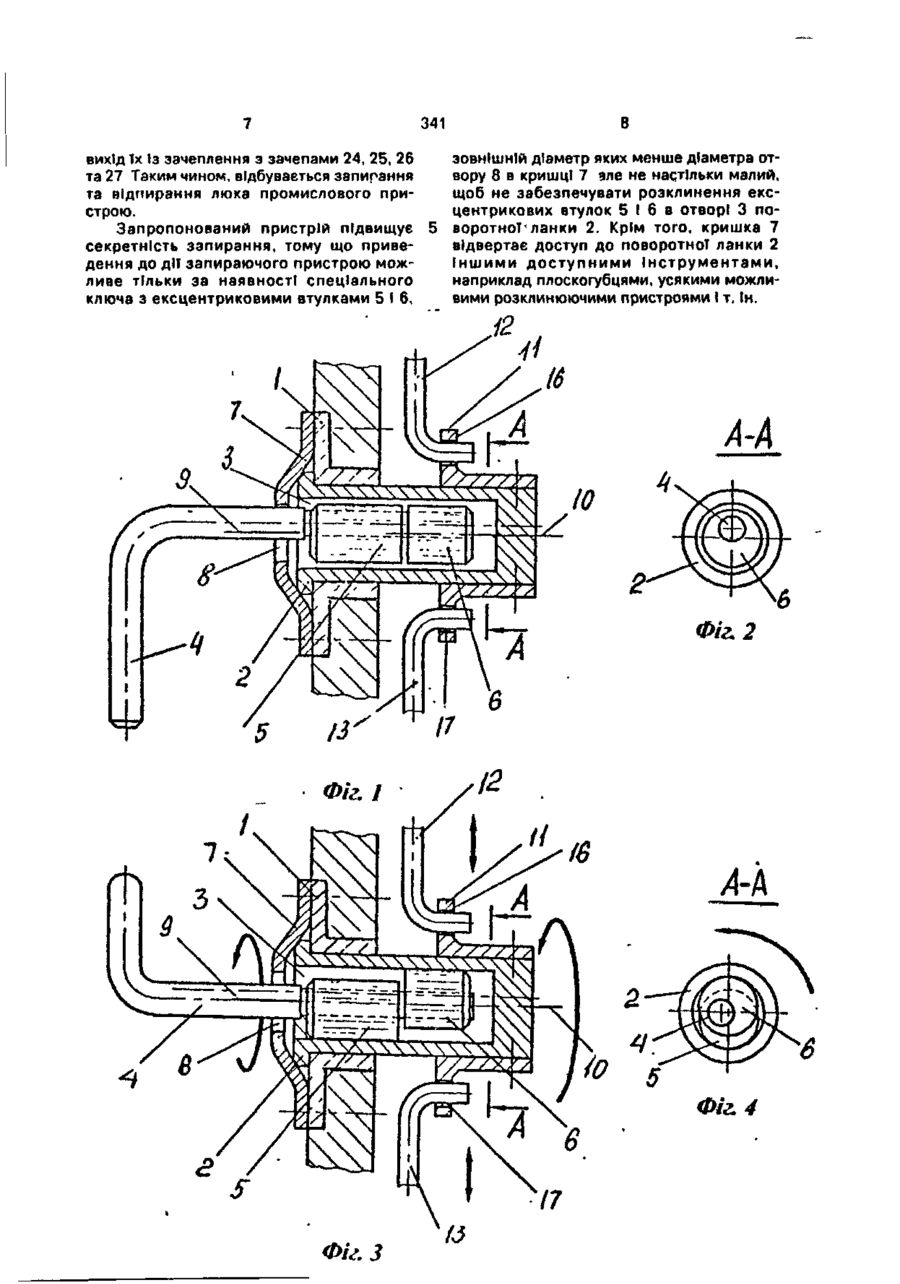

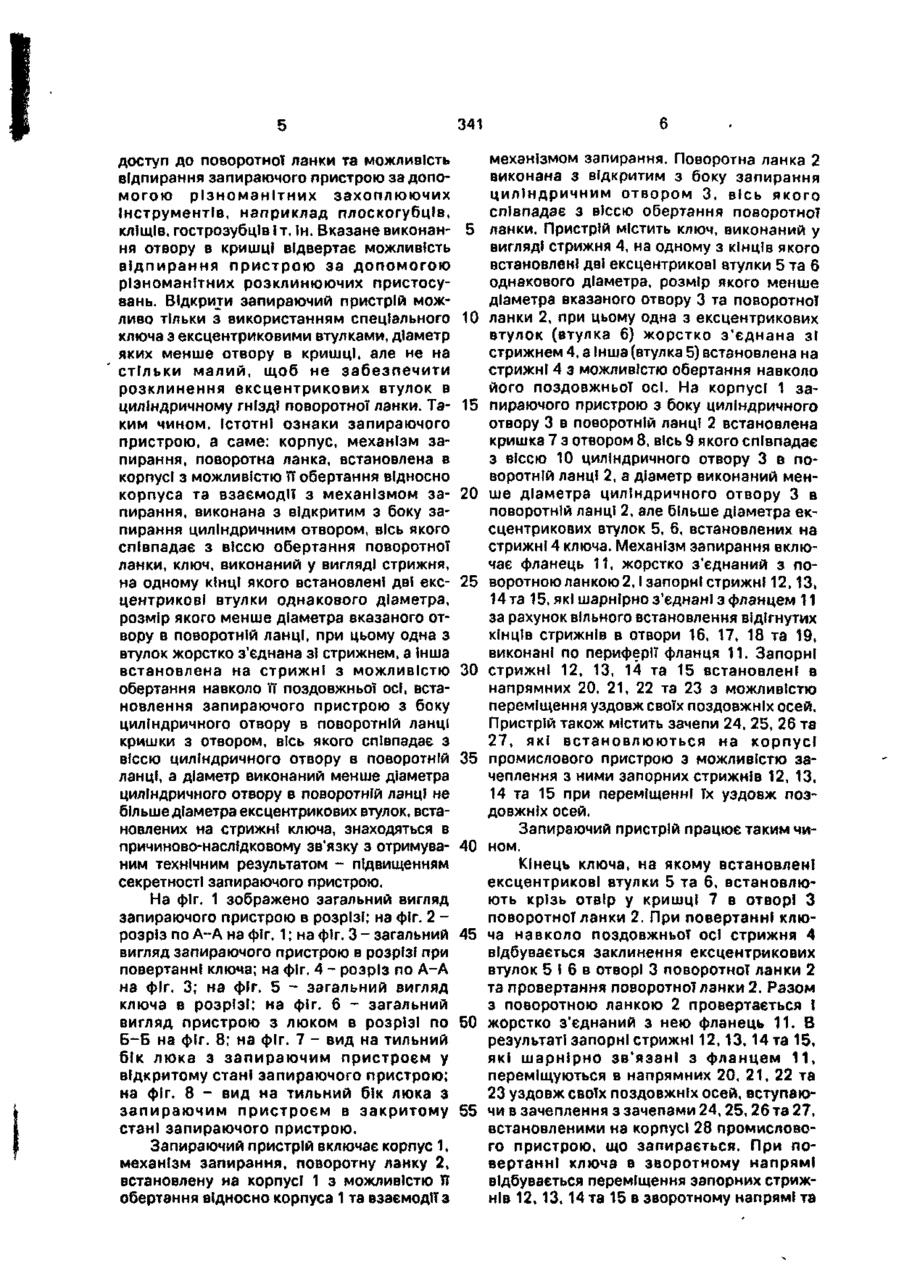

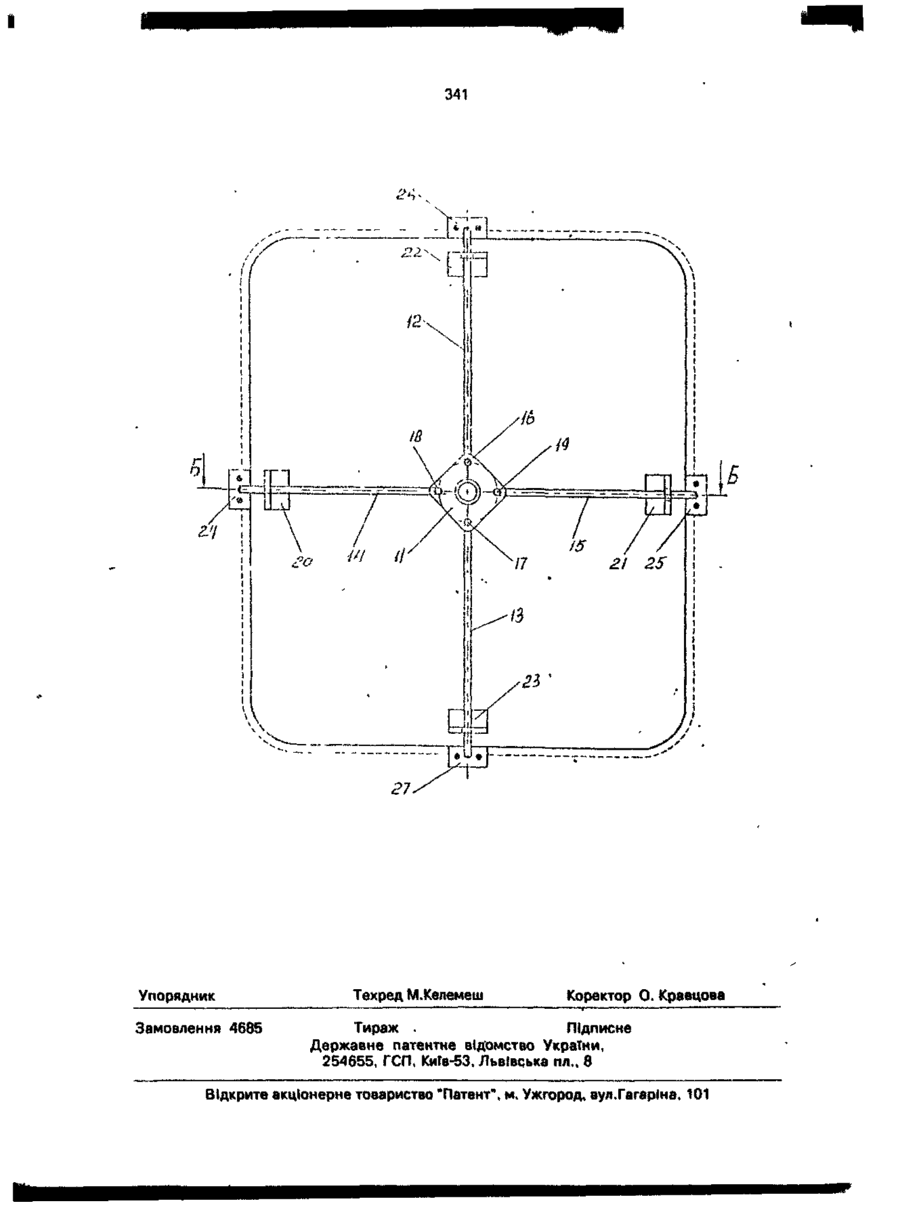

Запираючий пристрій, який містить корпус, механізм запирання, поворотну ланку, встановлену в корпусі з можливістю її обертання відносно корпусу та взаємодії з механізмом запирання, виконану з відкритим з боку запирання циліндричним отвором, вісь якого співпадає з віссю обертання поворотної ланки, ключ, викона ний у вигляді стрижня, на одному з кінців якого встановлені дві ексцентрикові втулки однакового діаметра, розмір якого менше діаметра вказаного отвору в поворотній ланці, при цьому одна з втулок жорстко з'єднана зі стрижнем, а друга встановлена на стрижні з можливістю обертання навколо його поздовжньої осі, який в і д р і з н я є т ь с я тим, що на корпусі запираючого пристрою з боку циліндричного отвору в поворотній ланці встановлена кришка з отвором, вісь якого співпадає з віссю циліндричного отвору в поворотній ланці, а діаметр виконаний меншим діаметра циліндричного отвору в поворотній ланці, але більшим діаметра ексцентрикових втулок, встановлених на стрижні ключа. Корисна модель відноситься до замків, зокрема до замків із спеціальними ключами, які можуть бути використаними для замикання люків та дверей промислових пристроїв та споруд. Відомий замок для кришки люка [Авт. св. СРСР Ns 1714972, кл. Е 05 С 3/04, пріоритет від 29.12.89], який містить корпус з хрестоподібним пазом, засув, підпружинений шток із штифтом на одному кінці та нарізевою ділянкою на іншому. Засув встановлений в корпусі з можливістю осьового переміщення відносно корпусу та жорстко з'єднаний із підпружиненим штоком. Штифт підпружиненого штока виконано у вигляді гайки, нагвинченої на нарізевий хвостовик. Корпус змонтовано на кришці люка з можливістю взаємодії засува з обкантуванням отвору люка. Замок працює таким чином. Після встановлення кришки в отвір люка натискають на кінець підпружиненого штока, наприклад, за допомогою викрутки, вставивши Гі в торцевий паз штока. При цьому підпружинений шток переміщується відносно корпуса, а штифт відповідно переміщується в хрестоподібному пазові та виходить із зачеплення з ним. Після цього підпружинений шток з засувом провертають і, відпускаючи підпружинений Шток, встановлюють штифт знову в хрестоподібний паз корпуса При цьому шток переміщується відносно корпуса, штифт відповідно переміщується в хрестоподібному пазові корпуса, а засув входить в зачеплення з обкантуванням люка. Знімання кришки з отвору люка здійснюють в зворотному порядку 341 Вказаний люк простий в експлуатації, надійно утримує кришку в отворі люка, але не виключає відкривання кришки сторонніми особами, тому що її легко відкрити без спеціального ключа за допомогою доступ- 5 них засобів, наприклад, викрутки. В ролі прототипу обрано запираючий пристрій [Авт. св. СРСР Ns 1121370, кл. Е 05 С 3/00, пріоритет від 04.06.82], який включає поворотний запорний орган, що містить 10 ригель та головку з гніздом у вигляді циліндричного отвору. Запорний орган закріплений за допомогою гайки на дверях, що запираються, з можливістю обертання навколо поздовжньої осі головки. Головка 15 знаходиться з зовнішнього боку дверей, що запираються. Засіб керування запорним органом (ключ) виконаний у вигляді рукоятки зі стрижнем, на якому встановлені дві ексцентрикові втулки однакового 20 діаметра, одна з яких жорстко з'єднана зі стрижнем, а Інша встановлена на стрижні з можливістю обертання навколо осі стрижня. Діаметр гнізда в головці близький до діаметра вказаних ексцентрикових вту- 25 лок (діаметр втулок менше діаметра гнізда лише не величину зазору, який дорівнює декільком десятим міліметра), Іншими словами, гніздо в головці виконане з можливістю вільного встановлення ексцентрикових вту- ЗО лок ключа у вказане гніздо. Запираючий пристрій працює таким чином. У положенні, коли бокові поверхні ексцентрикових втулок ключа сполучені, ключ 35 вводиться з боку ексцентрикових втулок в гніздо запорного органу. Після цього ключ провертають в той чи інший бік навколо осі стрижня, на якому встановлені ексцентрикові втулки. При цьому поворотна ек- 40 сцентрикова втулка, стикаючись зі стінками циліндричного гнізда в головці запорного органу, намагається провернутися навколо осі стрижня ключа. В результаті ексцентриситета поворотноТ та нерухомої вту- 45 лок відбувається заклинення ключа вказаними втулками в гнізді головки запорного органу, захоплення головки та провертання запорного органу з ригелем, а отже запирання чи відпирання дверей. 50 Спільними ознаками заявлюваного рішення з обраним прототипом є корпус, механізм запирання, поворотна ланка, встановлена в корпусі з можливістюП обертання відносно корпуса та взаємодії з механізмом 55 запирання, виконана з відкритим з боку запирання циліндричним отвором, вісь якого співпадає з віссю обертання поворотноТ ланки, ключ, виконаний у вигляді стрижня, на одному з кінців якого встановлені дві ексцентрикові втулки однакового діаметра, роз,мф якого менше вказаного отвору в поворотній ланці, при цьому одна з втулок жорстко з'єднана зі стрижнем, а Інша встановлена на стрижні з можливістю обертання навколо п поздовжньої осі. Описаний вище пристрій має просту, надійну в роботі конструкцію, але не забезпечує достатню секретність запирання, оскільки відпирання можливе І без ключа за допомогою загальнодоступних інструментів, таких як плоскогубці, КЛІЩІ І Т. ІН., за допомогою яких можна захопити головку запорного органу, провернути запорний орган, а отже відкрити двері. В основу корисної моделі покладена задача удосконалення запираючого пристрою, в якому за рахунок особливостей конструктивного виконання підвищується секретність запираючого пристрою І тим самим відвертається можливість відкривання люка чи дверей об'єкту, що запирається, сторонніми особами. Поставлена задача вирішується тим, що в запираючому пристрої, який містить корпус, механізм запирання, поворотну ланку, встановлену в корпусі з можливістю її обертання відносно корпуса та взаємодії з механізмом запирання, виконану з відкритим з боку запирання циліндричним отвором, вісь якого співпадає з віссю обертання поворотної ланки, ключ, виконаний у вигляді стрижня, на одному кінці якого встановлені дві ексцентрикові втулки однакового діаметра, розмір якого менше діаметра вказаного отвору в поворотній ланці, при цьому одна з втулок жорстко з'єднана зі стрижнем, а Інша встановлена на стрижні з можливістю обертання навколо її поздовжньої осі, згідно з заявлюваною корисною моделлю, на корпусі запираючого пристрою з боку циліндричного отвору в поворотній ланці встановлена кришка з отвором, вісь якого співпадає з віссю циліндричного отвору в поворотній ланці, а діаметр виконаний меншим діаметра циліндричного отвору в поворотній ланці, але більшим діаметра ексцентрикових втулок, встановлених на стрижні ключа. Перераховані ознаки становлять сутність корисної моделі. Встановлення на корпусі запираючого пристрою з боку циліндричного отвору в поворотній ланці кришки з отвором, вісь якого співпадає з віссю циліндричного отвору в поворотній ланці, а діаметр виконаний менше діаметра циліндричного отвору в поворотній ланці, але більше діаметра ексцентрикових втулок, встановлених на стрижні ключа, дозволяє відвернути вільний 341 доступ до поворотної ланки та можливість відпирання запираючого пристрою за допомогою різноманітних захоплюючих Інструментів, наприклад плоскогубців, кліщів, гострозубців І т. Ін. Вказане виконай- 5 ня отвору в кришці відвертає можливість відпирання пристрою за допомогою різноманітних розклинюючих пристосувань. Відкрити запираючий пристрій можливо тільки з використанням спеціального 10 ключа з ексцентриковими втулками, діаметр яких менше отвору в кришці, але не на стільки малий, щоб не забезпечити розклинення ексцентрикових втулок в циліндричному ГНІЗДІ поворотної ланки. Та- 15 ким чином, Істотні ознаки запираючого пристрою, а саме: корпус, механізм запирання, поворотна ланка, встановлена в корпусі з можливістю її обертання відносно корпуса та взаємодії з механізмом за- 20 пирання, виконана з відкритим з боку запирання циліндричним отвором, вісь якого співпадає з віссю обертання поворотної ланки, ключ, виконаний у вигляді стрижня, на одному кінці якого встановлені дві екс- 25 центрикові втулки однакового діаметра, розмір якого менше діаметра вказаного отвору в поворотній ланці, при цьому одна з втулок жорстко з'єднана зі стрижнем, а Інша встановлена на стрижні з можливістю ЗО обертання навколо її поздовжньої осі, встановлення запираючого пристрою з боку циліндричного отвору в поворотній ланці кришки з отвором, вісь якого співпадає з віссю циліндричного отвору в поворотній 35 ланці, а діаметр виконаний менше діаметра циліндричного отвору в поворотній ланці не більше діаметра ексцентрикових втулок, встановлених на стрижні ключа, знаходяться в причиново-наслідковому зв'язку з отримува- 40 ним технічним результатом - підвищенням секретності запираючого пристрою. механізмом запирання. Поворотна ланка 2 виконана з відкритим з боку запирання циліндричним отвором 3, вісь якого співпадає з віссю обертання поворотної ланки. Пристрій містить ключ, виконаний у вигляді стрижня 4, на одному з кінців якого встановлені дві ексцентрикові втулки 5 та 6 однакового діаметра, розмір якого менше діаметра вказаного отвору 3 та поворотної ланки 2, при цьому одна з ексцентрикових втулок (втулка 6} жорстко з'єднана зі стрижнем 4, а Інша (втулка 5) встановлена на стрижні 4 з можливістю обертання навколо його поздовжньої осі. На корпусі 1 запираючого пристрою з боку циліндричного отвору 3 в поворотній ланці 2 встановлена кришка 7 з отвором 8, вісь 9 якого співпадає з віссю 10 циліндричного отвору 3 в поворотній ланці 2, а діаметр виконаний менше діаметра циліндричного отвору 3 в поворотній ланці 2, але більше діаметра ексцентрикових втулок 5, 6, встановлених на стрижні 4 ключа. Механізм запирання включає фланець 11, жорстко з'єднаний з поворотною ланкою 2, і запорні стрижні 12,13» 14 та 15, які шарнірно з'єднані з фланцем 11 за рахунок вільного встановлення відігнутих кінців стрижнів в отвори 16, 17, 18 та 19, виконані по периферії фланця 11. Запорні стрижні 12, 13, 14 та 15 встановлені в напрямних 20, 21, 22 та 23 з можливістю переміщення уздовж своїх поздовжніх осей. Пристрій також містить зачепи 24, 25, 26 та 27, які встановлюються на корпусі промислового пристрою з можливістю зачеплення з ними запорних стрижнів 12, 13, 14 та 15 при переміщенні їх уздовж поздовжніх осей. Запираючий пристрій працює таким чином. Кінець ключа, на якому встановлені ексцентрикові втулки 5 та 6, встановлюНа фіг. 1 зображено загальний вигляд ють крізь отвір у кришці 7 в отворі З запираючого пристрою в розрізі; на фіг. 2 поворотної ланки 2. При повертанні клюрозріз по А-А на фіг. 1; на фіг. З - загальний 45 ча навколо поздовжньої осі стрижня 4 вигляд запираючого пристрою в розрізі при відбувається заклинення ексцентрикових повертанні ключа; на фіг. 4 - розріз по А-А втулок 5 І 6 в отворі 3 поворотної ланки 2 на фіг. 3; на фіг. 5 ~ загальний вигляд та провертання поворотної ланки 2. Разом ключа в розрізі; на фіг. 6 - загальний з поворотною ланкою 2 провертається ! вигляд пристрою з люком в розрізі по 50 жорстко з'єднаний з нею фланець 11. В Б-Б на фіг. 8; на фіг. 7 - вид на тильний результаті запорні стрижні 12,13,14 та 15, бік люка з запираючим пристроєм у які шарнірно зв'язані з фланцем 11, відкритому стані запираючого пристрою; переміщуються в напрямних 20, 21, 22 та на фіг. 8 - вид на тильний бік люка з 23 уздовж своїх поздовжніх осей, вступаюзапираючим пристроєм в закритому 55 чи в зачеплення з зачепами 24,25,26 та 27, стані запираючого пристрою. встановленими на корпусі 28 промислового пристрою, що запирається. При поЗапираючий пристрій включає корпус 1, вертанні ключа в зворотному напрямі механізм запирання, поворотну ланку 2, відбувається переміщення запорних стрижвстановлену на корпусі 1 з можливістю ЇЇ нів 12, 13, 14 та 15 в зворотному напрямі та обертання відносно корпуса 1 та взаємодії з 8 341 зовнішній діаметр яких менше діаметра отвихід Тх Із зачеплення з зачепами 24, 25, 26 вору 8 в кришці 7 зле не настільки малий, та 27 Таким чином, відбувається запирання щоб не забезпечувати розклинення екста відпирання люка промислового прицентрикових втулок 5 І б в отворі 3 построю. Запропонований пристрій підвищує 5 воротноГ ланки 2. Крім того, кришка 7 відвертає доступ до поворотної ланки 2 секретність запирання, тому що привеІншими доступними Інструментами, дення до дії запираючого пристрою можнаприклад плоскогубцями, усякими можлиливе тільки за наявності спеціального вими розклинюючими пристроями і т. 1н. ключа з ексцентриковими втулками 5 І 6, А-А Фіг. 4 S ЇЇ Фіг. З 9-гіф /г Н о? 9-9 У" I ч. э $ V \ 341 Фіг. 7 341 Упорядник Замовлення 4685 Техред М.Келеиеш Коректор О. Кравцова Тираж • Підписне Державне патентне відомство України, 254655, ГСП, КиГв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
