Струмознімальний пристрій
Номер патенту: 38485
Опубліковано: 15.05.2001
Автори: Медиковський Микола Олександрович, Затхей Богдан Ілліч, Ванкевич Петро Іванович
Формула / Реферат
Струмознімальний пристрій, що містить насадку, виконану у вигляді двоступеневої циліндричної втулки, заповненої струмопровідною рідиною і притиснуту до ротора електричної машини, та пружину, який відрізняється тим, що насадка встановлена з можливістю зворотно-поступального переміщення у внутрішній порожнині корпуса звуженою частиною в бік ротора електричної машини і містить поршень з ущільнювальними кільцями, корпус має золотникову гайку, а пружина встановлена між поршнем та золотниковою гайкою.
Текст

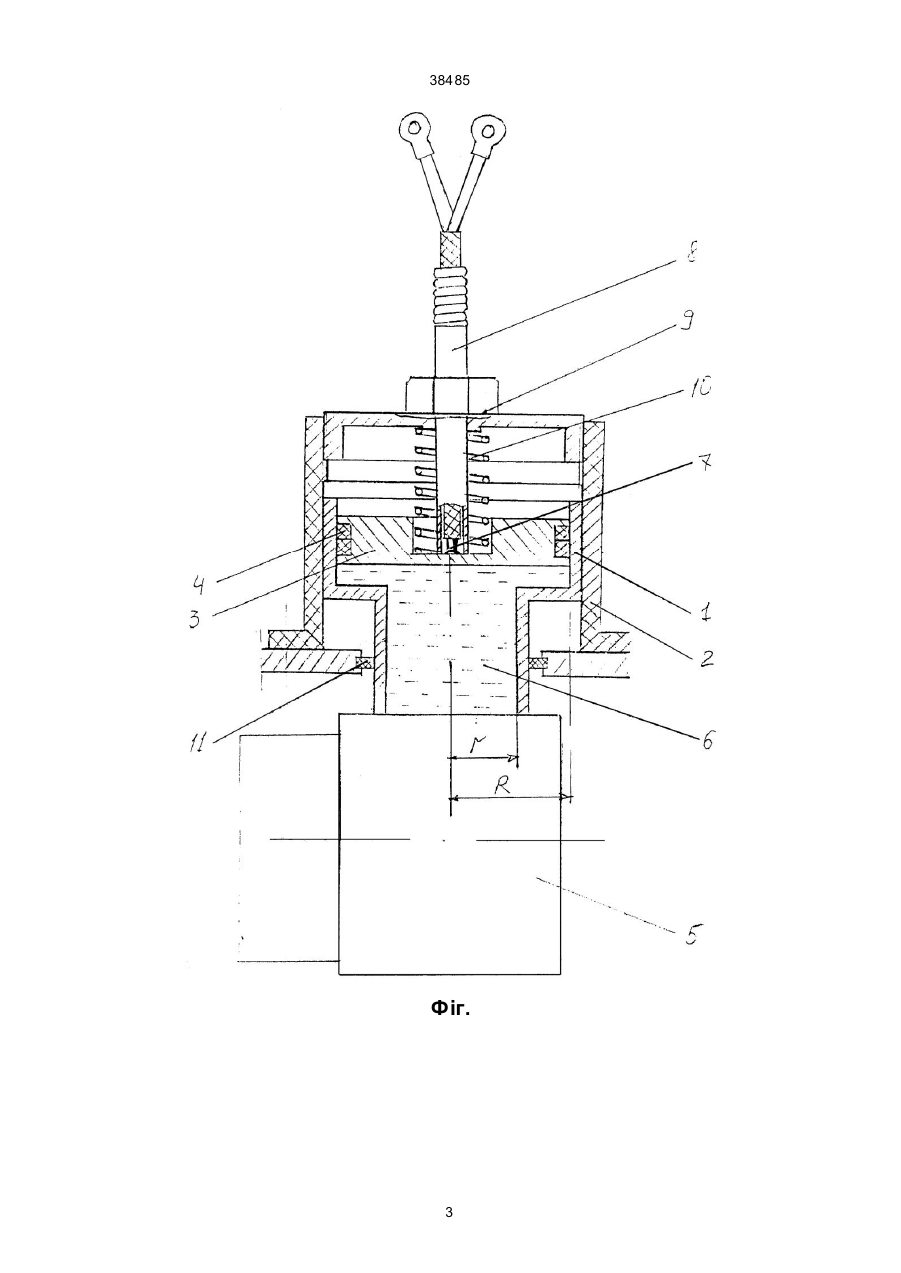

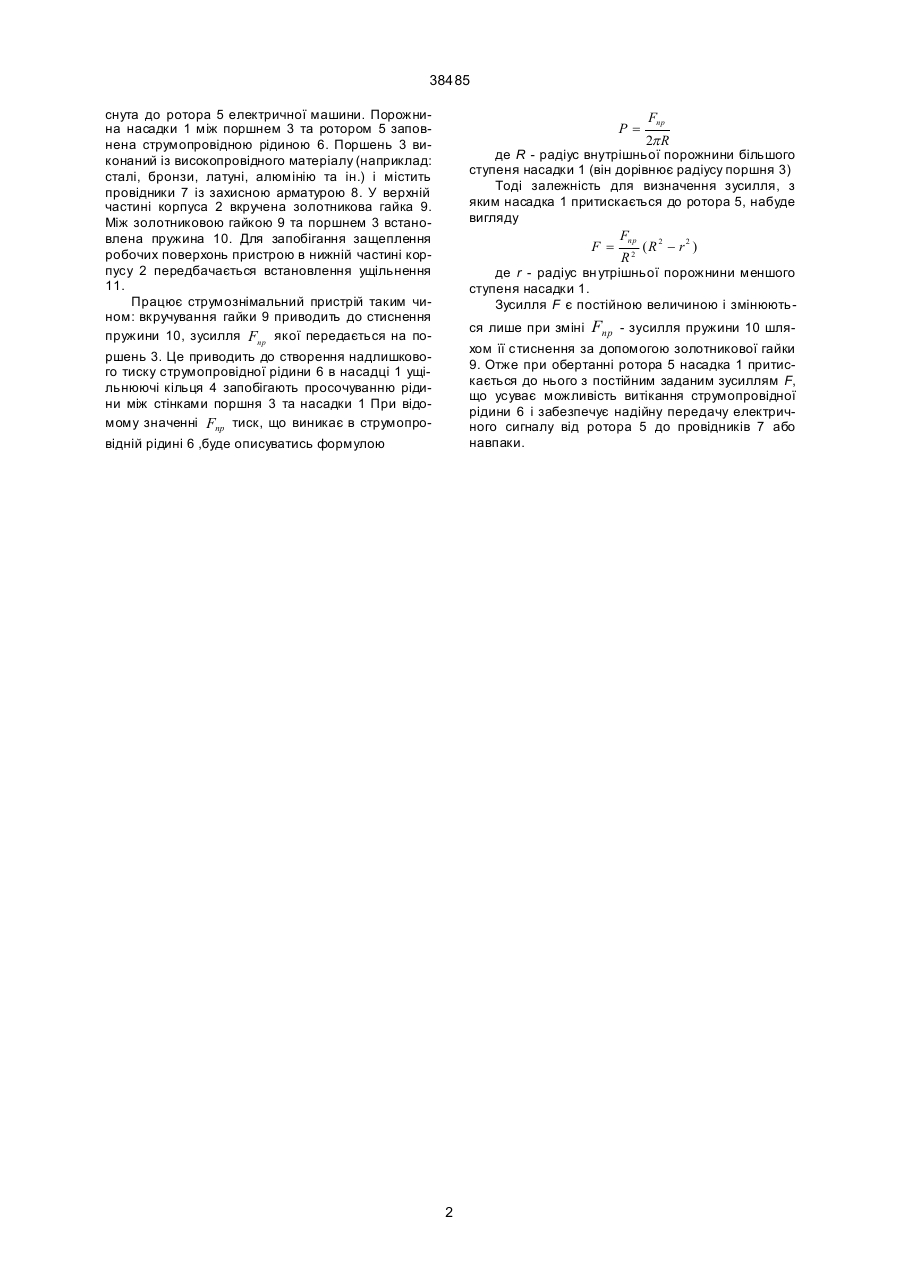

Струмознімальний пристрій, що містить насадку, виконану у вигляді двоступеневої циліндрич 38485 снута до ротора 5 електричної машини. Порожнина насадки 1 між поршнем 3 та ротором 5 заповнена струмопровідною рідиною 6. Поршень 3 виконаний із високопровідного матеріалу (наприклад: сталі, бронзи, латуні, алюмінію та ін.) і містить провідники 7 із захисною арматурою 8. У верхній частині корпуса 2 вкручена золотникова гайка 9. Між золотниковою гайкою 9 та поршнем 3 встановлена пружина 10. Для запобігання защеплення робочих поверхонь пристрою в нижній частині корпусу 2 передбачається встановлення ущільнення 11. Працює струмознімальний пристрій таким чином: вкручування гайки 9 приводить до стиснення пружини 10, зусилля Fпр якої передається на по P= Fпр 2p R де R - радіус внутрішньої порожнини більшого ступеня насадки 1 (він дорівнює радіусу поршня 3) Тоді залежність для визначення зусилля, з яким насадка 1 притискається до ротора 5, набуде вигляду F= Fпр R2 (R 2 - r 2 ) де r - радіус вн утрішньої порожнини меншого ступеня насадки 1. Зусилля F є постійною величиною і змінюються лише при зміні Fпр - зусилля пружини 10 шля хом її стиснення за допомогою золотникової гайки 9. Отже при обертанні ротора 5 насадка 1 притискається до нього з постійним заданим зусиллям F, що усуває можливість витікання струмопровідної рідини 6 і забезпечує надійну передачу електричного сигналу від ротора 5 до провідників 7 або навпаки. ршень 3. Це приводить до створення надлишкового тиску струмопровідної рідини 6 в насадці 1 ущільнюючі кільця 4 запобігають просочуванню рідини між стінками поршня 3 та насадки 1 При відомому значенні Fпр тиск, що виникає в струмопровідній рідині 6 ,буде описуватись формулою 2 38485 Фіг. 3 38485 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
ДивитисяДодаткова інформація
Автори англійськоюVankevych Petro Ivanovych, Medykovskyi Mykola Oleksandrovych
Автори російськоюВанкевич Петр Иванович, Медиковский Николай Александрович
МПК / Мітки
МПК: H01R 39/00
Мітки: струмознімальний, пристрій
Код посилання
<a href="https://ua.patents.su/4-38485-strumoznimalnijj-pristrijj.html" target="_blank" rel="follow" title="База патентів України">Струмознімальний пристрій</a>
