Пневматичний одноударний молоток

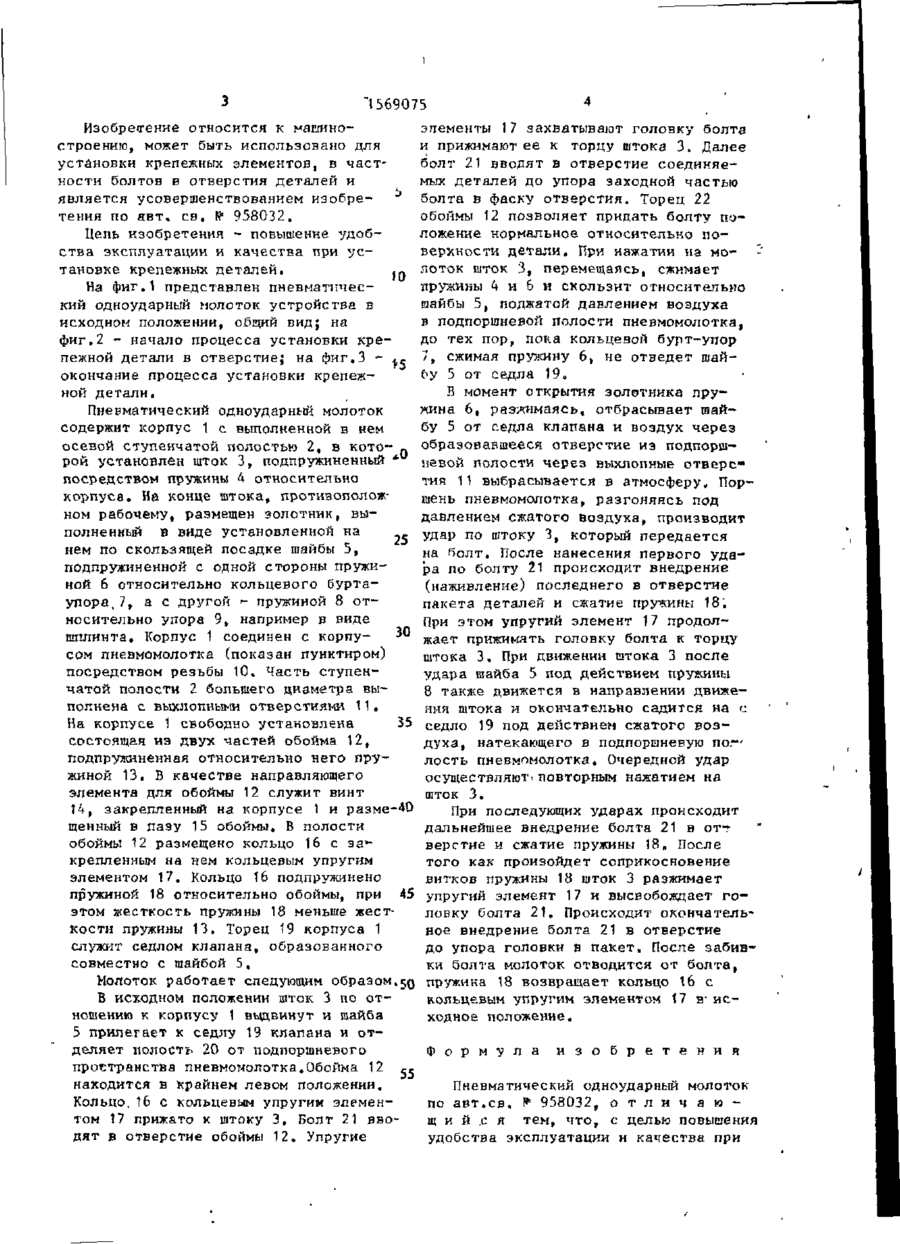

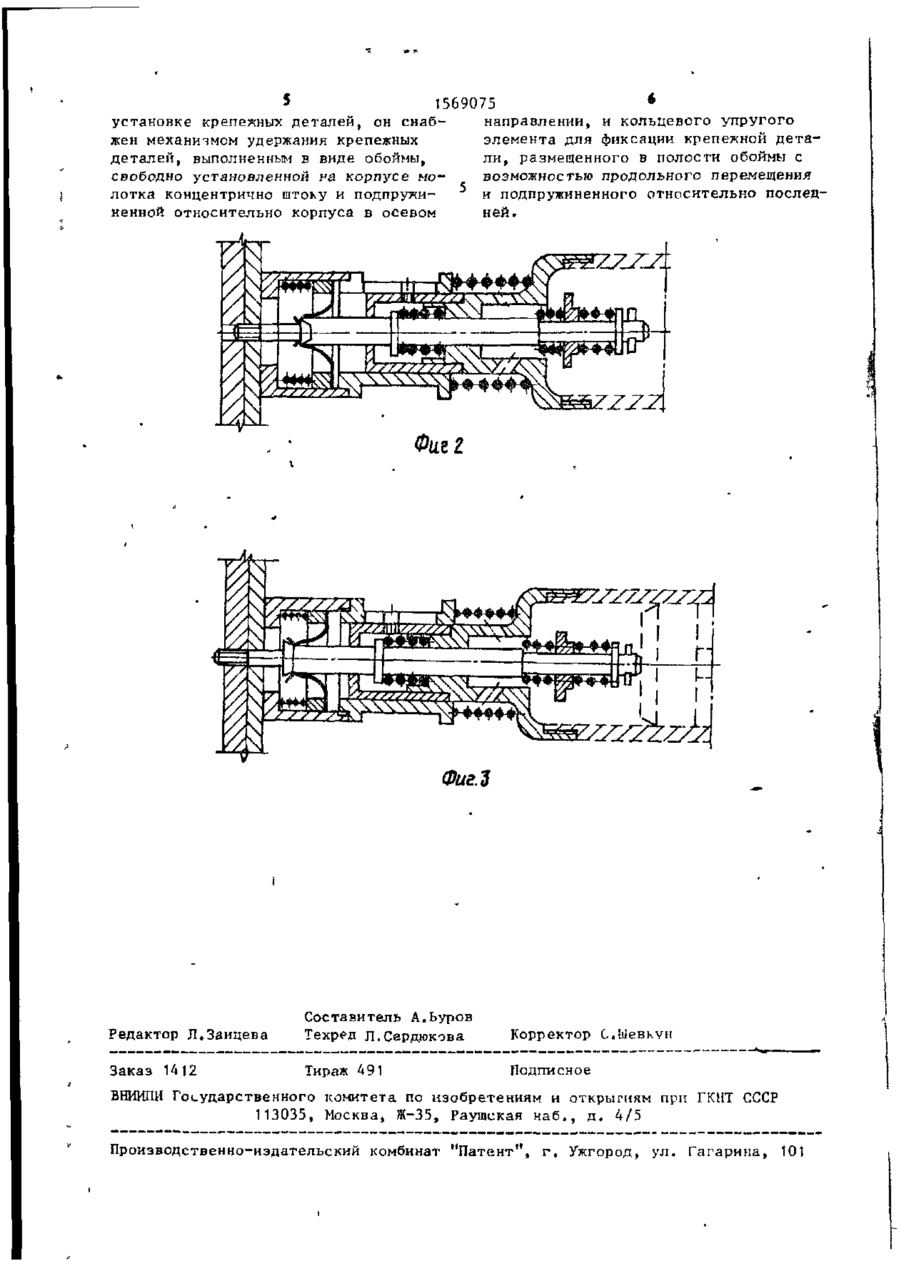

Изобретение относится к машиностроению, в частности к пневматическим одноударным молоткам. Цель изобретения - повышение удобств эксплуатации и качества при установке крепежных деталей. Устройство содержит корпус 1, в полости 2 которого установлен шток 3. На одном конце штока размещен золотник 5 в виде шайбы, подпружиненной относительно штока пружинами 6 и 8, На корпусе 1 свободно установлена обойма 12, подпружиненная относительно корпуса пружиной 13. В полости обоймы размещен кольцевой упругий элемент 17. Последний подпружинен относительно обоймы пружиной 18. Болт 21 вводят в отверс.тие обоймы 12. Упругий элемент 17 захватывает его и прижимает к торцу штока 3. Затем болт вводят в отверстие соединяемых деталей. Торец втульи 22, прижимаясь к поверхности детали, придает болту требуемое положение. При нажатии на молоток шайба 5 отделяется от золотника, воздух из подпоршневой полости золотника через отверстия 11 выбрасывается в атмосферу. Поршень пневмомолотка разгоняется и наносит удар по головке болта. Упругий элемент 17 удерживает головку •болта до момента, когда витки пружины 18 не сядут один на другой. Зил, 10 В' 19 5 9 а СП •о СП 18 77 70 В "1569075 Изобретение относится к машиноэлементы 17 захватывают головку болта строению, может быть использовано для и прижимают ее к торцу штока 3. Далее болт 21 вводят в отверстие соединяеустановки крепежных элементов, в частмых деталей до упора заходной частью ности болтов в отверстия деталей и болта в фаску отверстия. Торец 22 является усовершенствованием изобреобоймы 12 позволяет придать болту потения по авт. св. № 958032. ложение нормальное относительно поЦепь изобретения - повышение удобверхности детали. При нажатии на мо- ства эксплуатации и качества при услоток шток 3, перемещаясь, сжимает тановке крепежных деталей. 10 пружины 4 и 6 и скользит относительно На фиг.1 представлен пневматичесшайбы 5, поджатой давлением воздуха кий одноударный молоток устройства в в подпоршневой полости пневмомолотка, исходном положении, общий вид; на до тех пор, пока кольцевой бурт-упор фиг.2 - начало процесса установки кре7, сжимая пружину 6, не отведет шайпежной детали в отверстие; на фиг.З бу 5 от седла )9а окончание процесса установки крепежВ момент открытия золотника пруной детали. жина 6, раэхимаясь, отбрасывает шайПневматический одноударный молоток бу 5 от седла клапана и воздух через содержит корпус 1 с выполненной в нем образовавшееся отверстие из подпоршосевой ступенчатой полостьи 2, в которой установлен шток 3, подпружиненный невой полости через выхлопные отверстия 11 выбрасывается в атмосферу. Порпосредством пружины 4 относительно шень пневмомолотка, разгоняясь под корпусе. На конце штока, противополождавлением сжатого воздуха, производит ном рабочему, размещен золотник, выудар по штоку 3, который передается полненный в виде установленной на 25 на болт. После нанесения первого уданем по скользящей посадке шайбы 5, ра по болту 21 происходит внедрение подпружиненной с одной стороны пружи(наживление) последнего в отверстие ной 6 относительно кольцевого буртапакета деталей и сжатие пружины 18'. упора, 7, а с другой > пружиной 8 отПри этом упругий элемент 17 продолносительно упора 9^ например в виде 30 жает прижимать головку болта к торцу шплинта» Корпус 1 соединен с корпуштока 3, При движении штока 3 после сом пневмомолотка (показан пунктиром) удара шайба 5 под действием пружины посредством резьбы 10. Часть ступен8 также движется в направлении движечатой полости 2 большего диаметра выния штока и окончательно садится на с полнена с выхлопными отверстиями 11. На корпусе 1 свободно установлена 35 седло 19 под действием сжатого воздуха, натекающего в подпоршневую по.**' состоящая из двух частей обойма 12, лость пневмомолотка. Очередной удар подпружиненная относительно него пруосуществляют* повторным нажатием на жиной 13. В качестве направляющего шток 3. элемента для обоймы 12 служит винт 14, закрепленный на корпусе 1 и разме-40 При последующих ударах происходит щенный в пазу 15 обоймы. В полости дальнейшее внедрение болта 21 в отт обоймы 12 размещено кольцо 16 с заверстие и сжатие пружины 18. После крепленным на нем кольцевым упругим того как произойдет соприкосновение элементом 17. Кольцо 16 подпружинено витков пружины 18 шток 3 разжимает пружиной 18 относительно обоймы, при 45 упругий элемент 17 и высвобождает гоэтом жесткость пружины 18 меньше жестловку болта 21, Происходит окончателькости пружины 13. Торец 19 корпуса 1 ное внедрение болта 21 в отверстие служит седлом клапана, образованного до упора головки в пакет. После забивсовместно с шайбой 5, ки болта молоток отводится от болта, Молоток работает следующим образом.50 В исходном положении шток 3 по отношении к корпусу 1 выдвинут и шайба 5 прилегает к седлу 19 клапана и отделяет полость 20 от подпоршневого пространства пневмомолотка.Обойма 12 55 находится в крайнем левом положении. Кольцо,16 с кольцевым упругим элементом 17 прижато к штоку 3, Болт 21 вводят в отверстие обоймы 12, Упругие пружина 18 возвращает кольцо 16 с кольцевым упругим элементом 17 в- и с ходное положение. Ф о р м у л а и з о б р е т е н и я Пневматический одноударный молоток по авт.св. Р 958032, о т л и ч а ю " щ и й . я тем, что, с целью повышения с удобства эксплуатации и качества при 1569075 направлении, и кольцевого упругого установке крепежных деталей, он снабжен механизмом удержания крепежных элемента для фиксации крепежной детадеталей, выполненным в виде обоймы, ли, размещенного в полости обоймы с свободно установленной на корпусе мовозможностью продольного перемещения лотка концентрично штоку и подпрукии подпружиненного относительно последненной относительно корпуса в осевом ней. Фиг.З Редактор Л,Зайцева Составитель А.Ьуров Техред Л.Сердюкова Корректор С.Ыевкун Заказ Тираж 491 Подписное 1412 ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 Производственно-издательский комбинат "Патент", г . Ужгород, ул. Гагарина, 101
