Сушарка

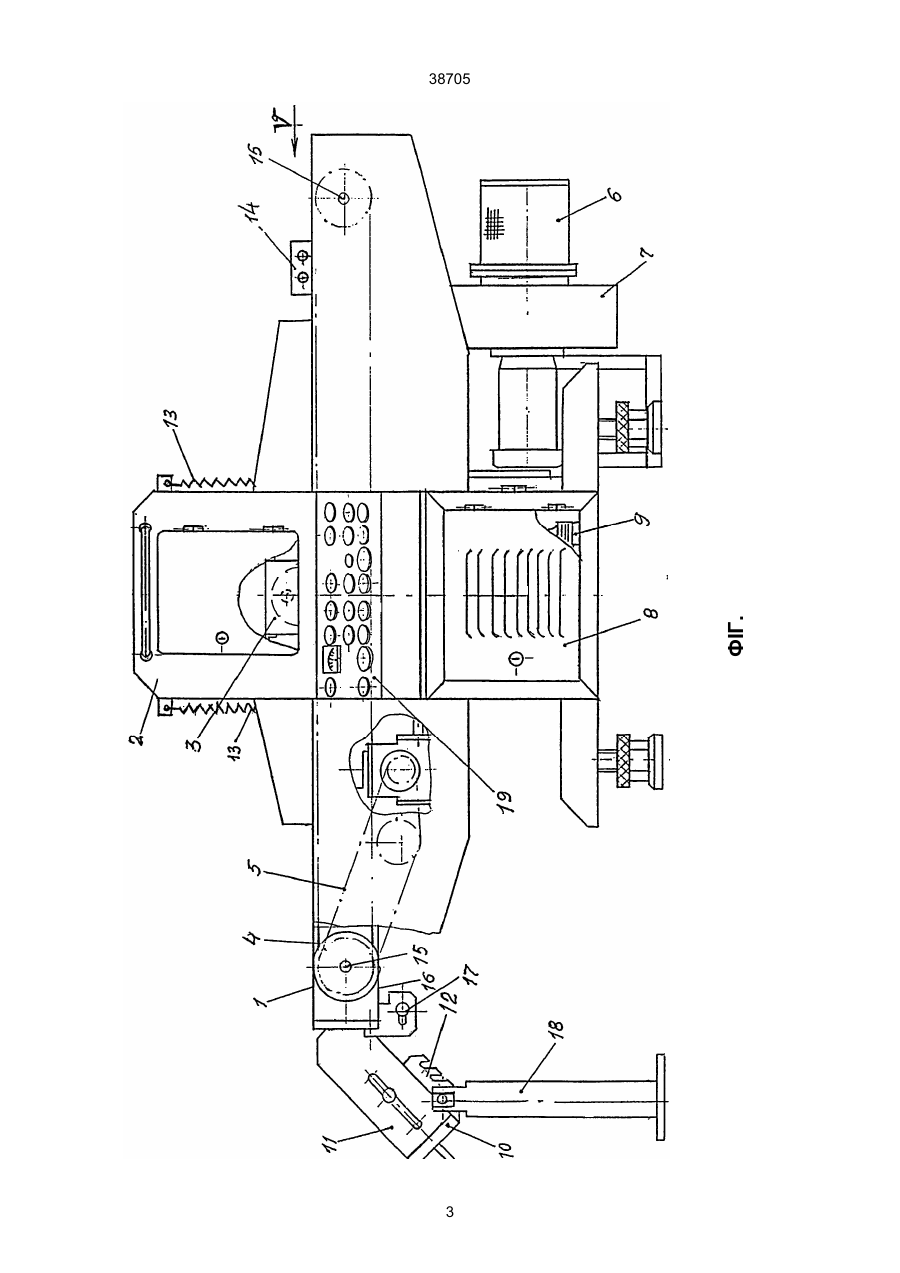

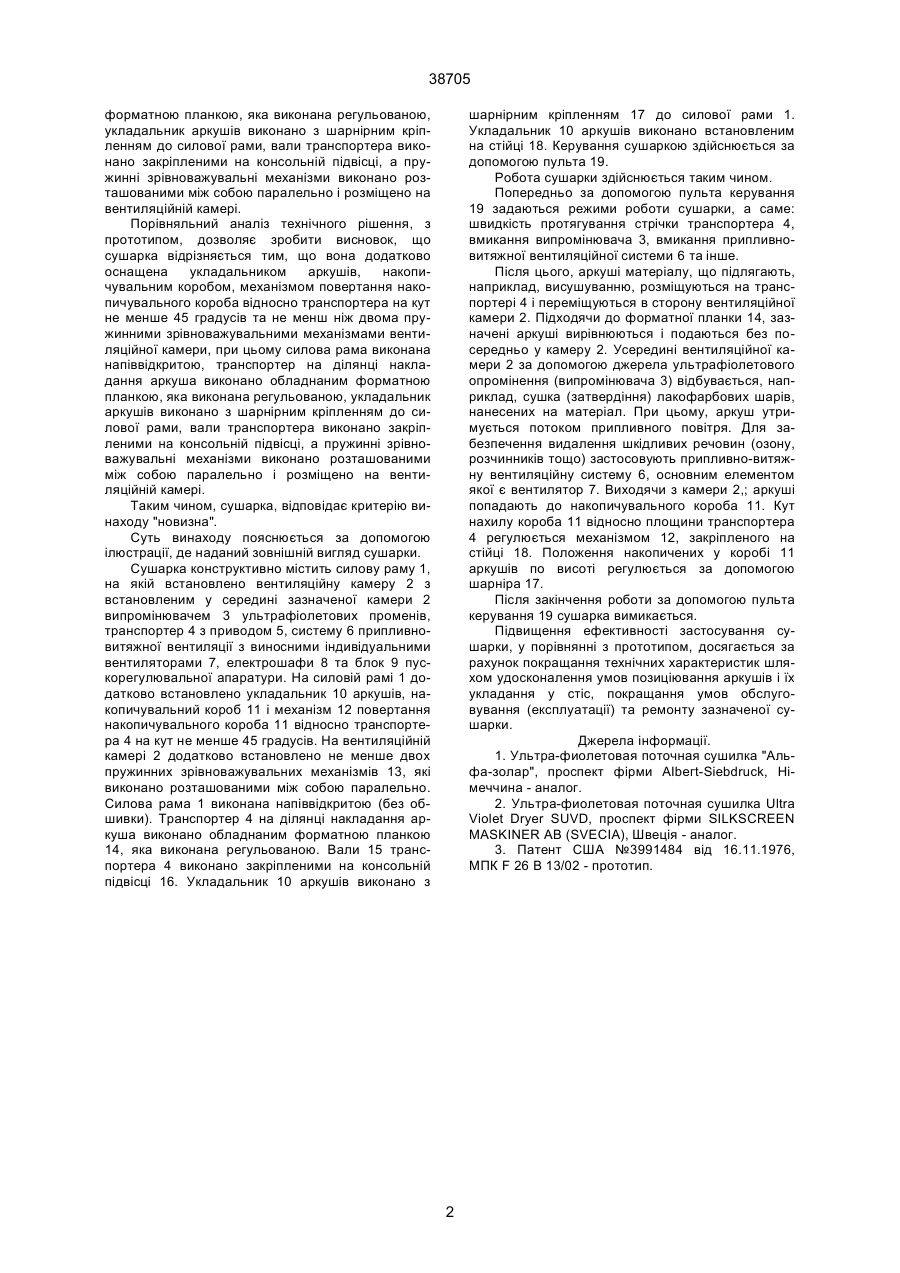

Сушарка, яка містить силову раму, вентиляційну камеру з встановленим усередині випромінювачем ультрафіолетових променів, транспортер з приводом, систему припливно-витяжної вентиляції з виносними індивідуальними вентиляторами, електрошафи та блок пускорегулювальної апаратури, яка відрізняється тим, що вона до 38705 форматною планкою, яка виконана регульованою, укладальник аркушів виконано з шарнірним кріпленням до силової рами, вали транспортера виконано закріпленими на консольній підвісці, а пружинні зрівноважувальні механізми виконано розташованими між собою паралельно і розміщено на вентиляційній камері. Порівняльний аналіз технічного рішення, з прототипом, дозволяє зробити висновок, що сушарка відрізняється тим, що вона додатково оснащена укладальником аркушів, накопичувальним коробом, механізмом повертання накопичувального короба відносно транспортера на кут не менше 45 градусів та не менш ніж двома пружинними зрівноважувальними механізмами вентиляційної камери, при цьому силова рама виконана напіввідкритою, транспортер на ділянці накладання аркуша виконано обладнаним форматною планкою, яка виконана регульованою, укладальник аркушів виконано з шарнірним кріпленням до силової рами, вали транспортера виконано закріпленими на консольній підвісці, а пружинні зрівноважувальні механізми виконано розташованими між собою паралельно і розміщено на вентиляційній камері. Таким чином, сушарка, відповідає критерію винаходу "новизна". Суть винаходу пояснюється за допомогою ілюстрації, де наданий зовнішній вигляд сушарки. Сушарка конструктивно містить силову раму 1, на якій встановлено вентиляційну камеру 2 з встановленим у середині зазначеної камери 2 випромінювачем 3 ультрафіолетових променів, транспортер 4 з приводом 5, систему 6 припливновитяжної вентиляції з виносними індивідуальними вентиляторами 7, електрошафи 8 та блок 9 пускорегулювальної апаратури. На силовій рамі 1 додатково встановлено укладальник 10 аркушів, накопичувальний короб 11 і механізм 12 повертання накопичувального короба 11 відносно транспортера 4 на кут не менше 45 градусів. На вентиляційній камері 2 додатково встановлено не менше двох пружинних зрівноважувальних механізмів 13, які виконано розташованими між собою паралельно. Силова рама 1 виконана напіввідкритою (без обшивки). Транспортер 4 на ділянці накладання аркуша виконано обладнаним форматною планкою 14, яка виконана регульованою. Вали 15 транспортера 4 виконано закріпленими на консольній підвісці 16. Укладальник 10 аркушів виконано з шарнірним кріпленням 17 до силової рами 1. Укладальник 10 аркушів виконано встановленим на стійці 18. Керування сушаркою здійснюється за допомогою пульта 19. Робота сушарки здійснюється таким чином. Попередньо за допомогою пульта керування 19 задаються режими роботи сушарки, а саме: швидкість протягування стрічки транспортера 4, вмикання випромінювача 3, вмикання припливновитяжної вентиляційної системи 6 та інше. Після цього, аркуші матеріалу, що підлягають, наприклад, висушуванню, розміщуються на транспортері 4 і переміщуються в сторону вентиляційної камери 2. Підходячи до форматної планки 14, зазначені аркуші вирівнюються і подаються без посередньо у камеру 2. Усередині вентиляційної камери 2 за допомогою джерела ультрафіолетового опромінення (випромінювача 3) відбувається, наприклад, сушка (затвердіння) лакофарбових шарів, нанесених на матеріал. При цьому, аркуш утримується потоком припливного повітря. Для забезпечення видалення шкідливих речовин (озону, розчинників тощо) застосовують припливно-витяжну вентиляційну систему 6, основним елементом якої є вентилятор 7. Виходячи з камери 2,; аркуші попадають до накопичувального короба 11. Кут нахилу короба 11 відносно площини транспортера 4 регулюється механізмом 12, закріпленого на стійці 18. Положення накопичених у коробі 11 аркушів по висоті регулюється за допомогою шарніра 17. Після закінчення роботи за допомогою пульта керування 19 сушарка вимикається. Підвищення ефективності застосування сушарки, у порівнянні з прототипом, досягається за рахунок покращання технічних характеристик шляхом удосконалення умов позиціювання аркушів і їх укладання у стіс, покращання умов обслуговування (експлуатації) та ремонту зазначеної сушарки. Джерела інформації. 1. Ультра-фиолетовая поточная сушилка "Альфа-золар", проспект фірми АІbегt-Sіеbdruck, Німеччина - аналог. 2. Ультра-фиолетовая поточная сушилка Ultra Violet Dryer SUVD, проспект фірми SILKSCREEN MASKINER AB (SVECIA), Швеція - аналог. 3. Патент США №3991484 від16.11.1976, МПК F 26 В 13/02 - прототип. 2 ФІГ. 38705 3 38705 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
