Електричний реактор

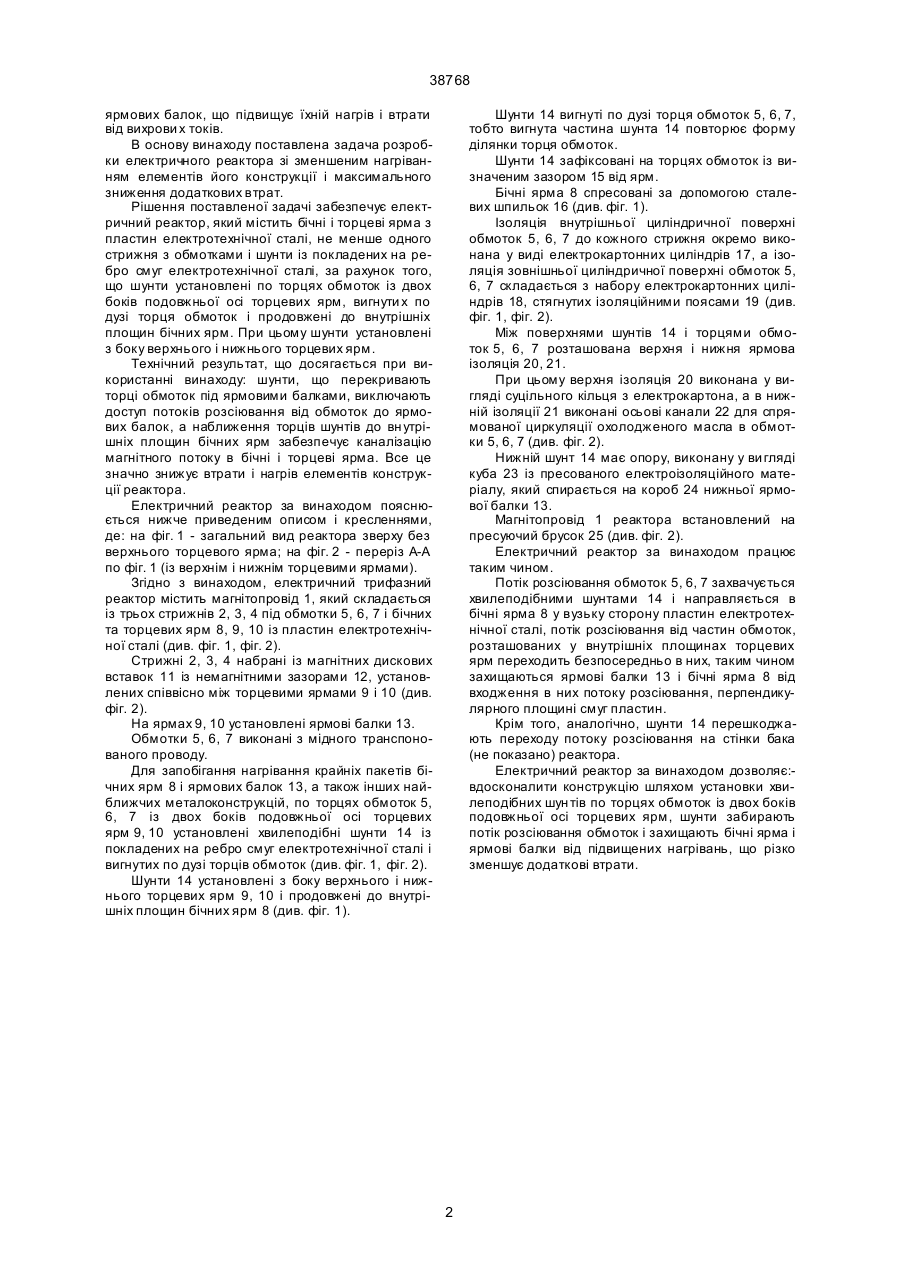

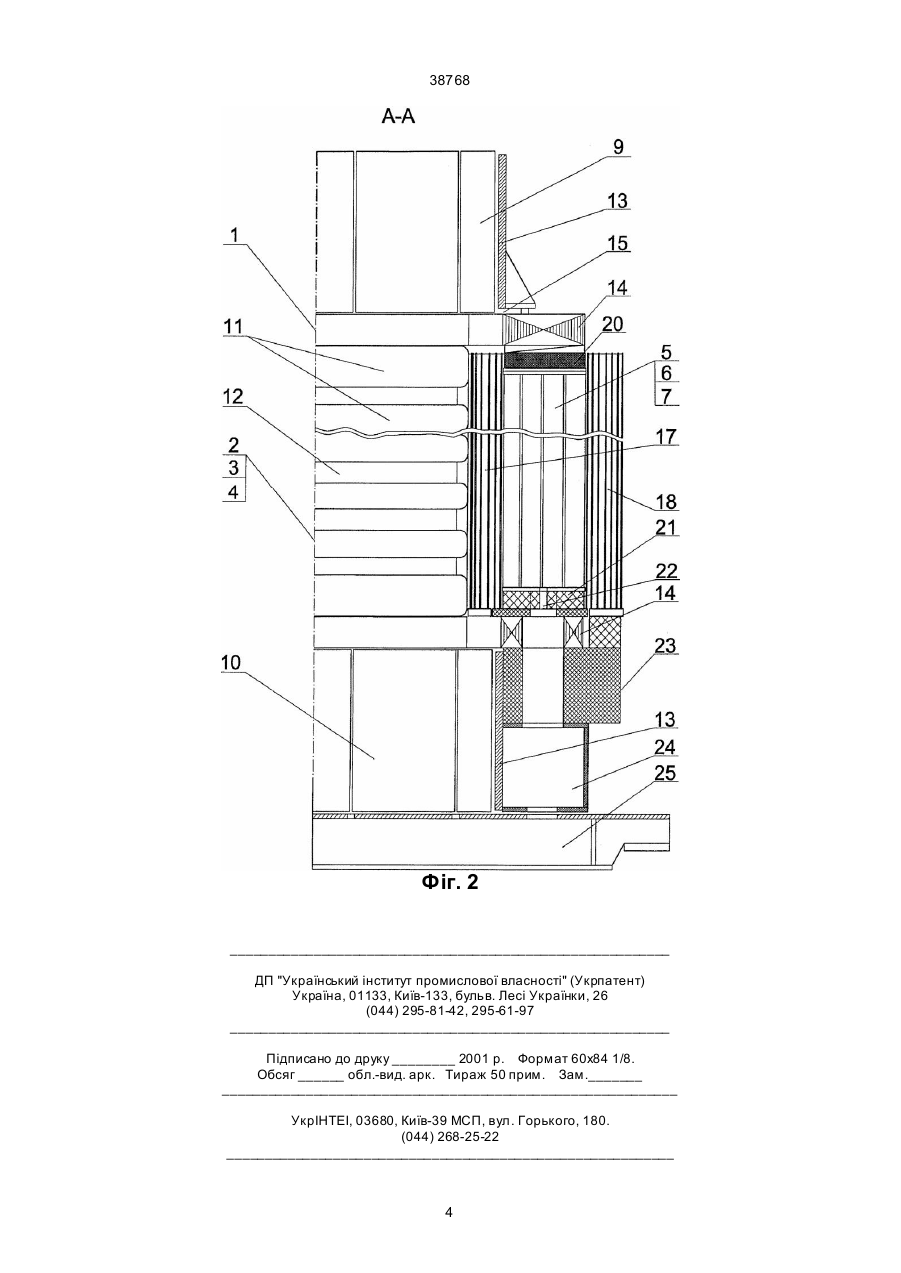

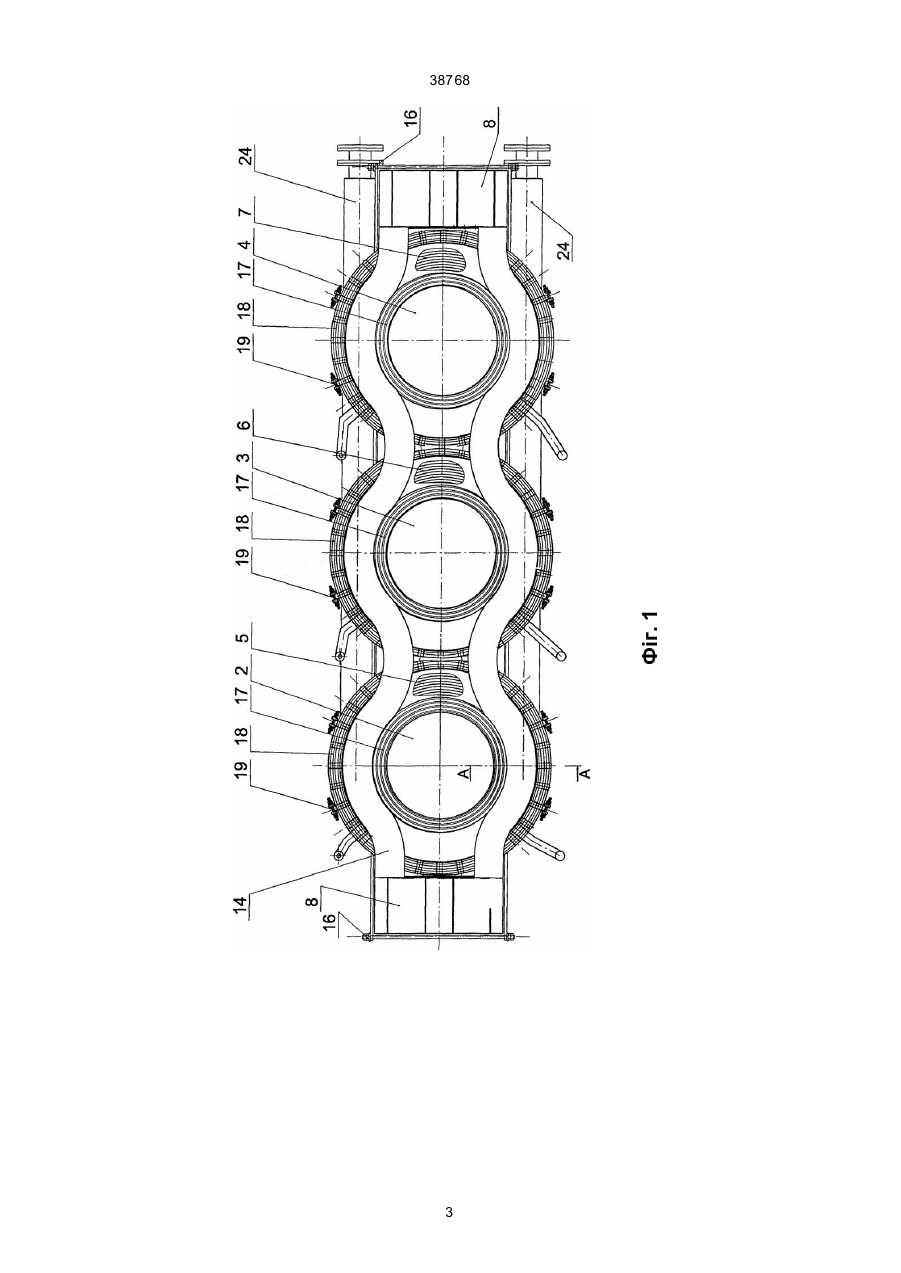

1. Електричний реактор, що містить бічні і торцеві ярма із пластин електротехнічної сталі, не менше одного стрижня з обмотками і шунти із покладених на ребро смуг електротехнічної сталі, який відрізняється тим, що шунти установлені по торцях обмоток із двох боків подовжньої осі торцевих ярм, вигнуті по дузі торця обмоток і продовжені до внутрішніх пло щин бічних ярм. 2. Реактор по п. 1, який відрізняється тим, що шунти установлені з боку верхнього і нижнього торцевих ярм. (19) (21) 2000095468 (22) 25.09.2000 (24) 15.05.2001 (33) UA (46) 15.05.2001, Бюл. № 4, 2001 р. (72) Машошин Владіслав Васильович, Кохан Павло Григорович, Кобилецький Анатолій Андрійович, Пулов Дмитро Степанович, Тарчуткін Олександр Леонідович (73) Відкрите акціонерне товариство "Український науково-дослідний, проектно-конструкторський і технологічний інститут трансформаторобудування" - ВАТ "ВІТ" 38768 ярмових балок, що підвищує їхній нагрів і втрати від вихрови х токів. В основу винаходу поставлена задача розробки електричного реактора зі зменшеним нагріванням елементів його конструкції і максимального зниження додаткових втрат. Рішення поставленої задачі забезпечує електричний реактор, який містить бічні і торцеві ярма з пластин електротехнічної сталі, не менше одного стрижня з обмотками і шунти із покладених на ребро смуг електротехнічної сталі, за рахунок того, що шунти установлені по торцях обмоток із двох боків подовжньої осі торцевих ярм, вигнути х по дузі торця обмоток і продовжені до внутрішніх площин бічних ярм. При цьому шунти установлені з боку верхнього і нижнього торцевих ярм. Технічний результат, що досягається при використанні винаходу: шунти, що перекривають торці обмоток під ярмовими балками, виключають доступ потоків розсіювання від обмоток до ярмових балок, а наближення торців шунтів до вн утрішніх площин бічних ярм забезпечує каналізацію магнітного потоку в бічні і торцеві ярма. Все це значно знижує втрати і нагрів елементів конструкції реактора. Електричний реактор за винаходом пояснюється нижче приведеним описом і кресленнями, де: на фіг. 1 - загальний вид реактора зверху без верхнього торцевого ярма; на фіг. 2 - переріз А-А по фіг. 1 (із верхнім і нижнім торцевими ярмами). Згідно з винаходом, електричний трифазний реактор містить магнітопровід 1, який складається із трьох стрижнів 2, 3, 4 під обмотки 5, 6, 7 і бічних та торцевих ярм 8, 9, 10 із пластин електротехнічної сталі (див. фіг. 1, фіг. 2). Стрижні 2, 3, 4 набрані із магнітних дискових вставок 11 із немагнітними зазорами 12, установлених співвісно між торцевими ярмами 9 і 10 (див. фіг. 2). На ярмах 9, 10 установлені ярмові балки 13. Обмотки 5, 6, 7 виконані з мідного транспонованого проводу. Для запобігання нагрівання крайніх пакетів бічних ярм 8 і ярмових балок 13, а також інших найближчих металоконструкцій, по торцях обмоток 5, 6, 7 із двох боків подовжньої осі торцевих ярм 9, 10 установлені хвилеподібні шунти 14 із покладених на ребро смуг електротехнічної сталі і вигнутих по дузі торців обмоток (див. фіг. 1, фіг. 2). Шунти 14 установлені з боку верхнього і нижнього торцевих ярм 9, 10 і продовжені до внутрішніх площин бічних ярм 8 (див. фіг. 1). Шунти 14 вигнуті по дузі торця обмоток 5, 6, 7, тобто вигнута частина шунта 14 повторює форму ділянки торця обмоток. Шунти 14 зафіксовані на торцях обмоток із визначеним зазором 15 від ярм. Бічні ярма 8 спресовані за допомогою сталевих шпильок 16 (див. фіг. 1). Ізоляція внутрішньої циліндричної поверхні обмоток 5, 6, 7 до кожного стрижня окремо виконана у виді електрокартонних циліндрів 17, а ізоляція зовнішньої циліндричної поверхні обмоток 5, 6, 7 складається з набору електрокартонних циліндрів 18, стягнутих ізоляційними поясами 19 (див. фіг. 1, фіг. 2). Між поверхнями шунтів 14 і торцями обмоток 5, 6, 7 розташована верхня і нижня ярмова ізоляція 20, 21. При цьому верхня ізоляція 20 виконана у вигляді суцільного кільця з електрокартона, а в нижній ізоляції 21 виконані осьові канали 22 для спрямованої циркуляції охолодженого масла в обмотки 5, 6, 7 (див. фіг. 2). Нижній шунт 14 має опору, виконану у ви гляді куба 23 із пресованого електроізоляційного матеріалу, який спирається на короб 24 нижньої ярмової балки 13. Магнітопровід 1 реактора встановлений на пресуючий брусок 25 (див. фіг. 2). Електричний реактор за винаходом працює таким чином. Потік розсіювання обмоток 5, 6, 7 захвачується хвилеподібними шунтами 14 і направляється в бічні ярма 8 у вузьку сторону пластин електротехнічної сталі, потік розсіювання від частин обмоток, розташованих у внутрішніх площинах торцевих ярм переходить безпосередньо в них, таким чином захищаються ярмові балки 13 і бічні ярма 8 від входження в них потоку розсіювання, перпендикулярного площині смуг пластин. Крім того, аналогічно, шунти 14 перешкоджають переходу потоку розсіювання на стінки бака (не показано) реактора. Електричний реактор за винаходом дозволяє:вдосконалити конструкцію шляхом установки хвилеподібних шун тів по торцях обмоток із двох боків подовжньої осі торцевих ярм, шунти забирають потік розсіювання обмоток і захищають бічні ярма і ярмові балки від підвищених нагрівань, що різко зменшує додаткові втрати. 2 Фіг. 1 38768 3 38768 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
