Електричний реактор з повітряним охолодженням

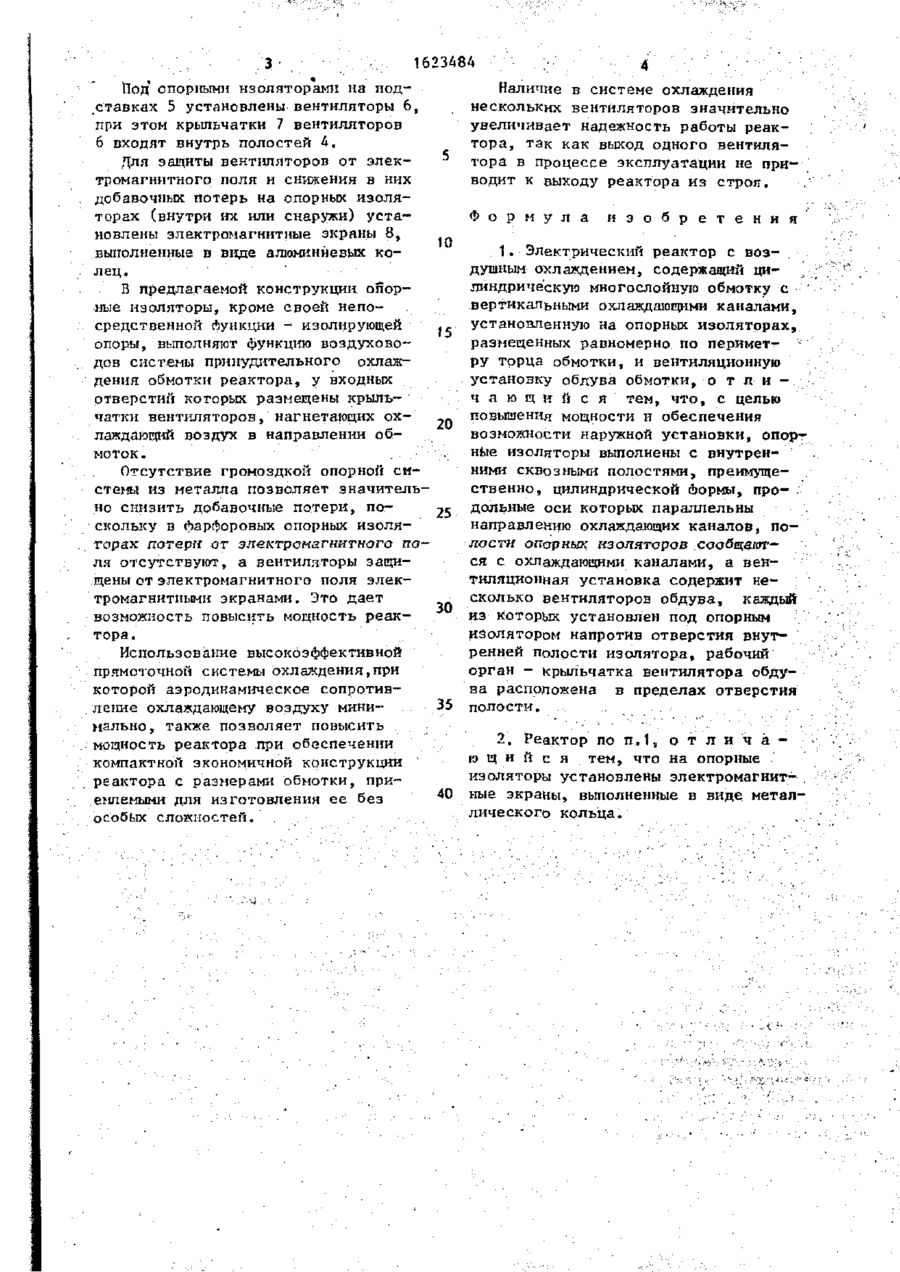

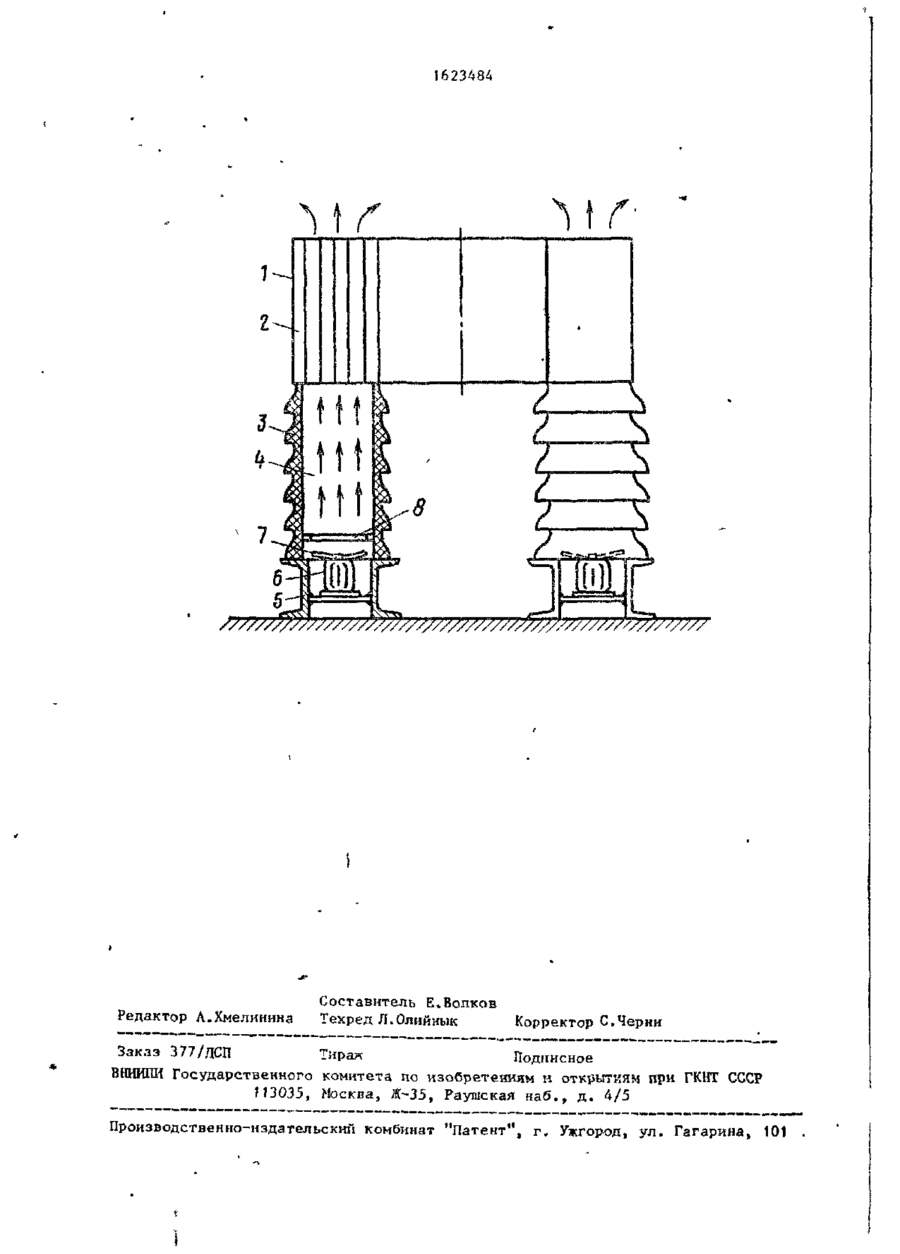

О» > -г1»1 |ДЛЯ СЛУЖЕБНОГО ПО * "ЮВАНИЯ ЭКЗ № СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК ДО ^ 1 )б Н 01 тЗфК З 27/08 ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ГКНТ СССР С РИГ Н ТІІІПІІИІ ппигя гігігіГ—Ті (21) 4655335/07 (22) 27.12.38 / f (71) Московское производственное объединение "Электрозавод" им. В.В.Куйбышева (72) А.Н.Горячев, Я.Л.Раздольский, В.Д.Калинина, Л.Л.Рыбакова и В.А.Гондаксазян (53) 621-314.21.045.18(088.8) (56) Заявка Японии 49-35946, кл. Н 01 F 27/30, 1974. (54) ЭЛЕКТРИЧЕСКИЙ РЕАКТОР С ВОЗДУШНЫМ ОХЛАЖДЕНИЕМ (57) Изобретение относится к электротехнике и касается конструкции мощных сухих высоковольтных реакторов с воздушным охлаждением наружной установки. Цель изобретения состоит в возможности повышения мощности реактора и обеспечения возможности наружной установки. Реактор содержит цилиндрическую многослойную обмотку Изобретение относится к электротехнике и касается конструкции мощных сухих высоковольтных реакторов с воздушным охлаждением наружной установки, используег-мх в линиях электропередачи и системах электроснабжения промышленных предприятий. Целью изобретения является повышение мощности реактора и обеспечение возможности наружной установки. На чертеже схематически изображен предлагаемый электрический реактор. Реактор содержит цилиндрическую многослойную обмотку 1 с вертикальными охлаждающими каналами 2. 3-91 1 с 1зерт?4калькыми охлаждающими каналами 2. Обмотка 1 установлена на барйоровых изоляторах 3, которые равномерно размещены по нижнему торцу обмотки. Опорные изоляторы выполнены с внутренними сквозными полостями 4 цилиндрической сЬормы* Полости 4 сообщаются с охлаждающими ка налами 2, образуя воздуховоды для вентиляционной установки, с помощью которой охлаждается обмотка реактора. Под опорными изоляторами на подставках 5 установлены вентиляторы 6, при этом крыльчатки 7 вентиляторов 6 входят внутрь полостей 4. Для защиты вентиляторов от магнитного поля установлены электромагнитные экраны 8 в виде алюминиевых колец. Использование фарфоровых опорных и^олчторов и прямоточной системы охлаждения позволяет повысить мощность реактора. 1 ил., 1 з.п^ф'-лы. Обмотка 1 установлена на фарфоровых изоляторах 3, которые равномерно размещены по нижнему торцу обмотки. Опорные изоляторы выполнены с внутренними сквозными полостями 4 цилиндрической йормы. Полости 4 сообщаются с охлаждающими каналами 2, образуя воздуховоды для вентиляционной установки, с помощью которой охлаждается обмотка реактора. Продольные оси полостей 4 проходят вдоль охлаждающих каналов 2, тем самым обеспечивается прямоточность системы охлаждения. оо 623484 Под опорными изоляторами на подставках 5 установлены вентиляторы 6, при этом крыльчатки 7 вентиляторов 6 входят внутрь полостей 4, Для защиты вентиляторов от электромагнитного поля и снижения в них добавочных потерь на опорных изоляторах (внутри их или снаружи) установлены электромагнитные экраны 8, выполненные в виде алюминиевых колец. В предлагаемой конструкции опорные изоляторы, кроме своей непосредственной функции - изолирующей опоры, выполняют функцию воздуховодов системы принудительного охлаждения обмотки реактора, у входных отверстий которых размещены крыльчатки вентиляторов, нагнетающих охлаждающий воздух в направлении обмоток . Отсутствие громоздкой опорной системы из металла позволяет значительно снизить добавочные потери, поскольку в фарфоровых опорных изоляторах потери от электромагнитного поля отсутствуют, а вентиляторы защищены от электромагнитного поля электромагнитными экранами. Это дает возможность повысить мощность реактора. Использование высокоэффективной прямоточной системы охлаждения,при которой аэродинамическое сопротивление охлаждающему воздуху минимально, также позволяет повысить мощность реактора при обеспечении компактной экономичной конструкции реактора с размерами обмотки, приемпемыми для изготовления ее без особых сложностей. Наличие в системе охлаждения нескольких вентиляторов значительно увеличивает надежность работы реактора, так как выход одного вентилятора в процессе эксплуатации не приводит к выходу реактора из строя. Фор мул а 10 15 20 25 30 35 и з о б р е т е н и я 1. Электрический реактор с воздушным охлаждением, содержащий цилиндрическую многослойную обмотку с вертикальными охлаждающими каналами, установленную на опорных изоляторах, размещенных равномерно, по перимет- • РУ торца обмотки, и вентиляционную установку обдува обмотки, о т л и ч а ю ц и й с я тем, что, с целью повышения мощности и обеспечения возможности наружной установки, опорные изоляторы выполнены с внутренними сквозными полостями, преимущественно, цилиндрической Формы, про- . дольные оси которых параллельны направлению охлаждающих каналов, полости опорных изоляторов сообщаются с охлаждающими каналами, а вентиляционная установка содержит несколько вентиляторов обдува, каждый из которых установлен под опорным изолятором напротив отверстия внутренней полости изолятора, рабочий орган - крыльчатка вентилятора обдува расположена в пределах отверстия полости. 2. Реактор по п . 1 , о т л и ч а ющийся тем, что на опорные изоляторы установлены электромагнит40 ные экраны, выполненные в виде металлического кольца. 1623484 Редактор А.Хмелинина Составитель E* Волков Техред Л.Олнйиык Корректор С.Черни Заказ 377/ЛСП Тиран Подписное ВНИИПИ Государственного комитета по изобретениям к открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательскиП комбинат "Патент", г, Ужгород, ул. Гагарина, 101
