Електричний стержньовий реактор

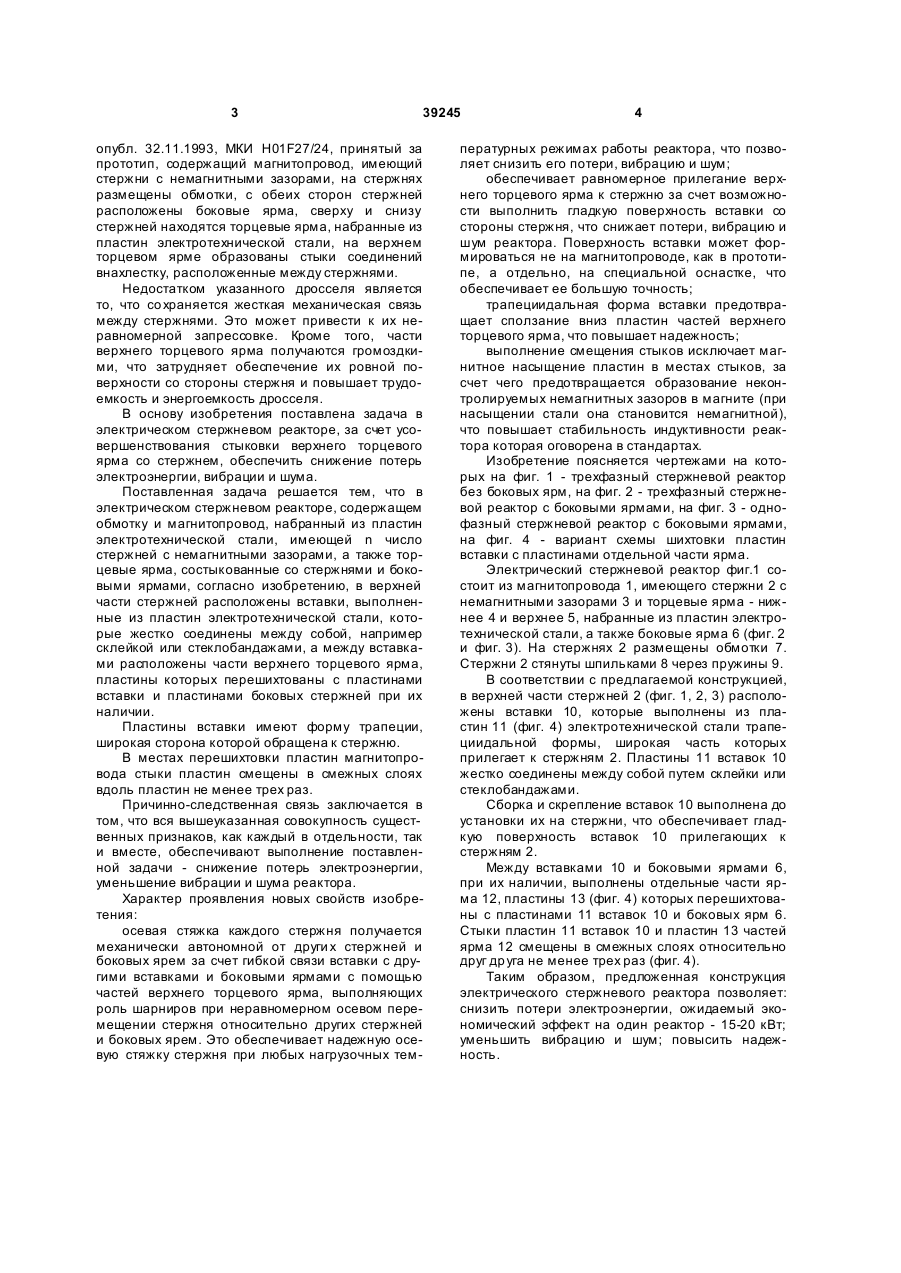

1. Электрический стержневой реактор, содержащий обмотку и магнитопровод, набранный из пластин электротехнической стали, имеющий nчисло стержней с немагнитными зазорами, а также торцевые ярма, состыкованные со стержнями и боковыми ярмами, отличающийся тем, что в верхней части стержней расположены вставки, 3 39245 опубл. 32.11.1993, МКИ H01F27/24, принятый за прототип, содержащий магнитопровод, имеющий стержни с немагнитными зазорами, на стержнях размещены обмотки, с обеих сторон стержней расположены боковые ярма, сверху и снизу стержней находятся торцевые ярма, набранные из пластин электротехнической стали, на верхнем торцевом ярме образованы стыки соединений внахлестку, расположенные между стержнями. Недостатком указанного дросселя является то, что со храняется жесткая механическая связь между стержнями. Это может привести к их неравномерной запрессовке. Кроме того, части верхнего торцевого ярма получаются громоздкими, что затрудняет обеспечение их ровной поверхности со стороны стержня и повышает трудоемкость и энергоемкость дросселя. В основу изобретения поставлена задача в электрическом стержневом реакторе, за счет усовершенствования стыковки верхнего торцевого ярма со стержнем, обеспечить снижение потерь электроэнергии, вибрации и шума. Поставленная задача решается тем, что в электрическом стержневом реакторе, содержащем обмотку и магнитопровод, набранный из пластин электротехнической стали, имеющей n число стержней с немагнитными зазорами, а также торцевые ярма, состыкованные со стержнями и боковыми ярмами, согласно изобретению, в верхней части стержней расположены вставки, выполненные из пластин электротехнической стали, которые жестко соединены между собой, например склейкой или стеклобандажами, а между вставками расположены части верхнего торцевого ярма, пластины которых перешихтованы с пластинами вставки и пластинами боковых стержней при их наличии. Пластины вставки имеют форму трапеции, широкая сторона которой обращена к стержню. В местах перешихтовки пластин магнитопровода стыки пластин смещены в смежных слоях вдоль пластин не менее трех раз. Причинно-следственная связь заключается в том, что вся вышеуказанная совокупность существенных признаков, как каждый в отдельности, так и вместе, обеспечивают выполнение поставленной задачи - снижение потерь электроэнергии, уменьшение вибрации и шума реактора. Характер проявления новых свойств изобретения: осевая стяжка каждого стержня получается механически автономной от други х стержней и боковых ярем за счет гибкой связи вставки с другими вставками и боковыми ярмами с помощью частей верхнего торцевого ярма, выполняющих роль шарниров при неравномерном осевом перемещении стержня относительно других стержней и боковых ярем. Это обеспечивает надежную осевую стяжку стержня при любых нагрузочных тем 4 пературных режимах работы реактора, что позволяет снизить его потери, вибрацию и шум; обеспечивает равномерное прилегание верхнего торцевого ярма к стержню за счет возможности выполнить гладкую поверхность вставки со стороны стержня, что снижает потери, вибрацию и шум реактора. Поверхность вставки может формироваться не на магнитопроводе, как в прототипе, а отдельно, на специальной оснастке, что обеспечивает ее большую точность; трапециидальная форма вставки предотвращает сползание вниз пластин частей верхнего торцевого ярма, что повышает надежность; выполнение смещения стыков исключает магнитное насыщение пластин в местах стыков, за счет чего предотвращается образование неконтролируемых немагнитных зазоров в магните (при насыщении стали она становится немагнитной), что повышает стабильность индуктивности реактора которая оговорена в стандартах. Изобретение поясняется чертежами на которых на фиг. 1 - трехфазный стержневой реактор без боковых ярм, на фиг. 2 - трехфазный стержневой реактор с боковыми ярмами, на фиг. 3 - однофазный стержневой реактор с боковыми ярмами, на фиг. 4 - вариант схемы шихтовки пластин вставки с пластинами отдельной части ярма. Электрический стержневой реактор фиг.1 состоит из магнитопровода 1, имеющего стержни 2 с немагнитными зазорами 3 и торцевые ярма - нижнее 4 и верхнее 5, набранные из пластин электротехнической стали, а также боковые ярма 6 (фиг. 2 и фиг. 3). На стержнях 2 размещены обмотки 7. Стержни 2 стянуты шпильками 8 через пружины 9. В соответствии с предлагаемой конструкцией, в верхней части стержней 2 (фиг. 1, 2, 3) расположены вставки 10, которые выполнены из пластин 11 (фиг. 4) электротехнической стали трапециидальной формы, широкая часть которых прилегает к стержням 2. Пластины 11 вставок 10 жестко соединены между собой путем склейки или стеклобандажами. Сборка и скрепление вставок 10 выполнена до установки их на стержни, что обеспечивает гладкую поверхность вставок 10 прилегающих к стержням 2. Между вставками 10 и боковыми ярмами 6, при их наличии, выполнены отдельные части ярма 12, пластины 13 (фиг. 4) которых перешихтованы с пластинами 11 вставок 10 и боковых ярм 6. Стыки пластин 11 вставок 10 и пластин 13 частей ярма 12 смещены в смежных слоях относительно друг др уга не менее трех раз (фиг. 4). Таким образом, предложенная конструкция электрического стержневого реактора позволяет: снизить потери электроэнергии, ожидаемый экономический эффект на один реактор - 15-20 кВт; уменьшить вибрацию и шум; повысить надежность. 5 39245 6 7 39245 8 ДП «Український інститут промислової власності» (Укрпатент) вул. Сім’ї Хо хлових, 15, м. Київ, 04119, Україна (044) 456 – 20 – 90
