Електричний реактор

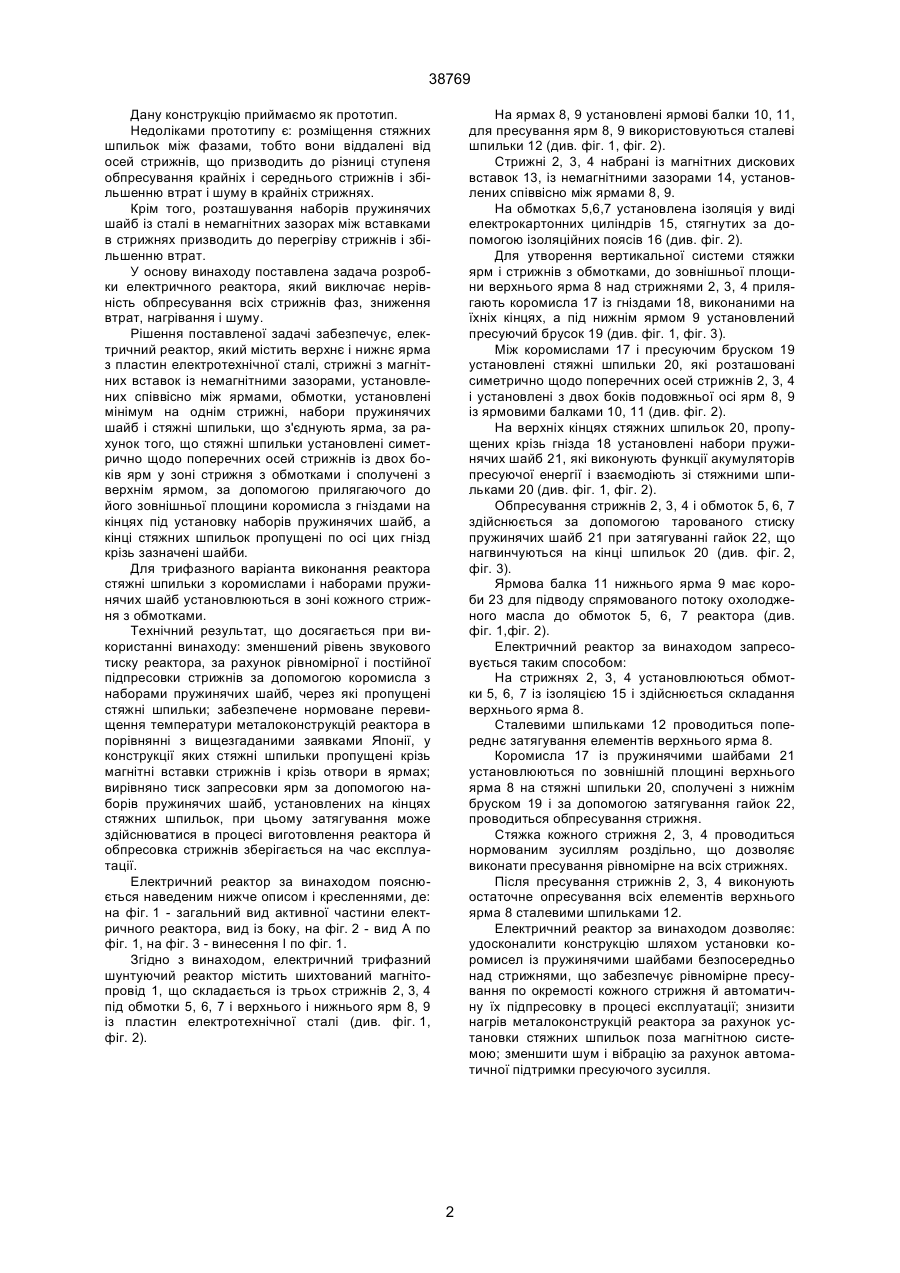

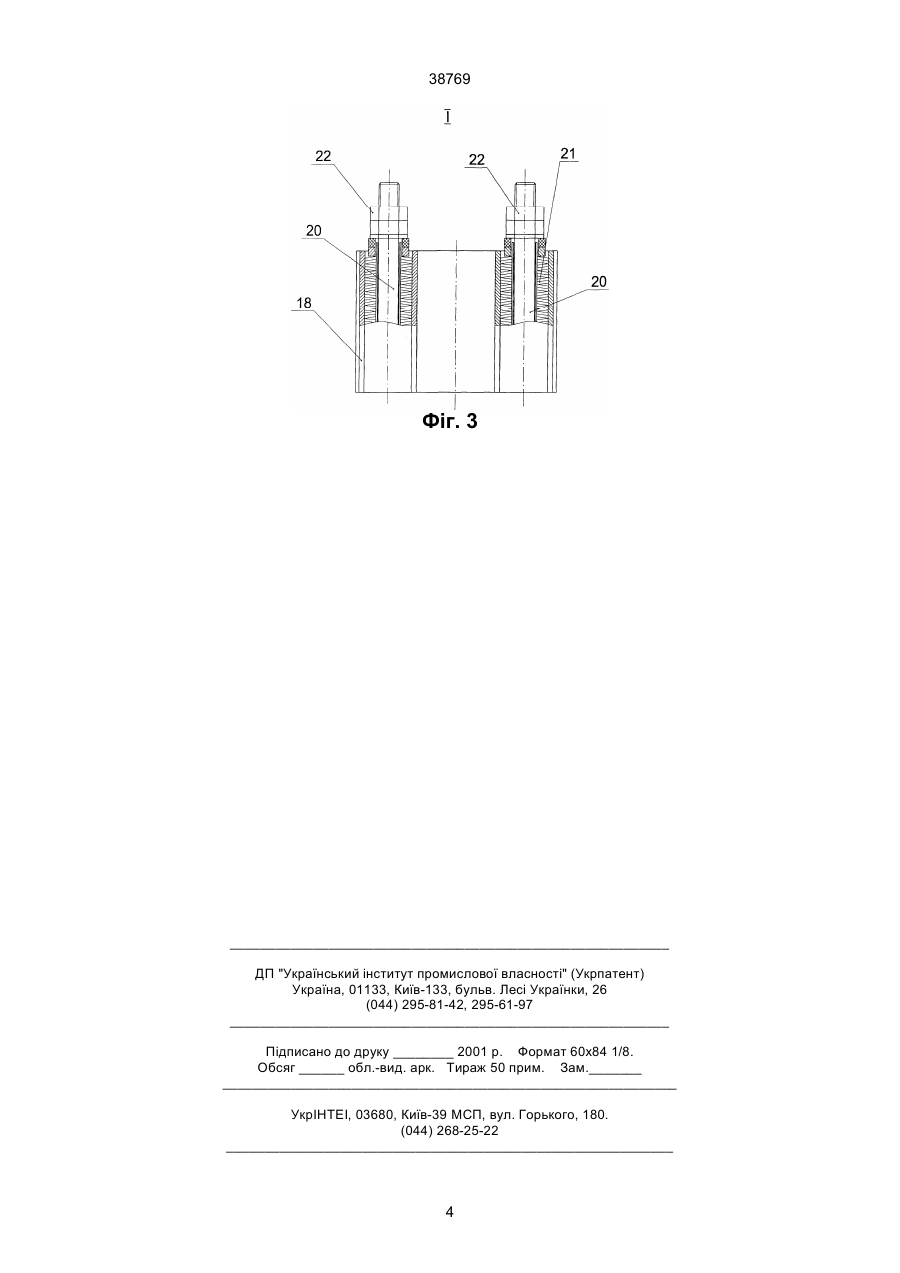

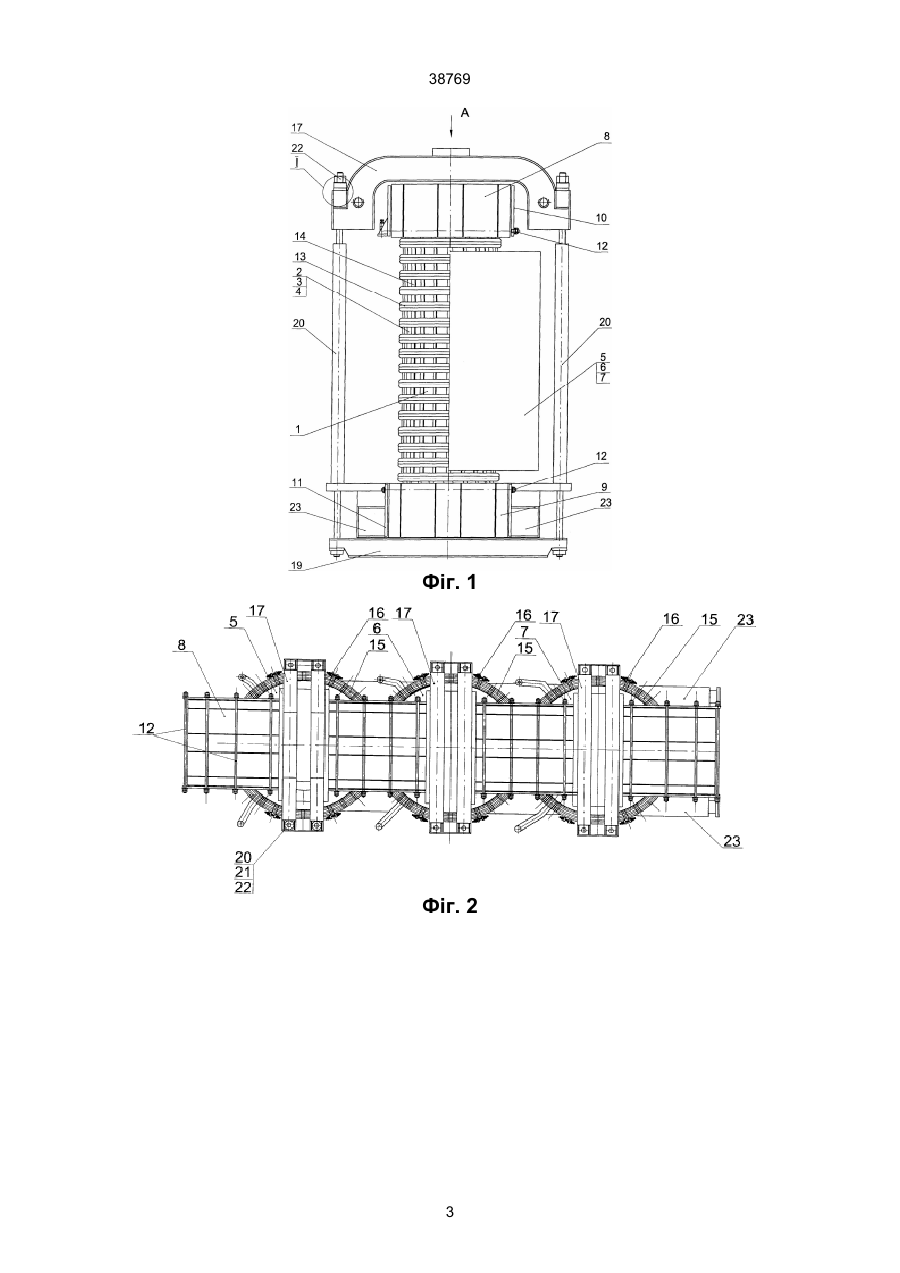

1. Електричний реактор, що містить верхнє і нижнє ярма з пластин електротехнічної сталі, стрижні з магнітних вставок із немагнітними зазо 38769 Дану конструкцію приймаємо як прототип. Недоліками прототипу є: розміщення стяжних шпильок між фазами, тобто вони віддалені від осей стрижнів, що призводить до різниці ступеня обпресування крайніх і середнього стрижнів і збільшенню втрат і шуму в крайніх стрижнях. Крім того, розташування наборів пружинячих шайб із сталі в немагнітних зазорах між вставками в стрижнях призводить до перегріву стрижнів і збільшенню втрат. У основу винаходу поставлена задача розробки електричного реактора, який виключає нерівність обпресування всіх стрижнів фаз, зниження втрат, нагрівання і шуму. Рішення поставленої задачі забезпечує, електричний реактор, який містить верхнє і нижнє ярма з пластин електротехнічної сталі, стрижні з магнітних вставок із немагнітними зазорами, установлених співвісно між ярмами, обмотки, установлені мінімум на однім стрижні, набори пружинячих шайб і стяжні шпильки, що з'єднують ярма, за рахунок того, що стяжні шпильки установлені симетрично щодо поперечних осей стрижнів із двох боків ярм у зоні стрижня з обмотками і сполучені з верхнім ярмом, за допомогою прилягаючого до його зовнішньої площини коромисла з гніздами на кінцях під установку наборів пружинячих шайб, а кінці стяжних шпильок пропущені по осі цих гнізд крізь зазначені шайби. Для трифазного варіанта виконання реактора стяжні шпильки з коромислами і наборами пружинячих шайб установлюються в зоні кожного стрижня з обмотками. Технічний результат, що досягається при використанні винаходу: зменшений рівень звукового тиску реактора, за рахунок рівномірної і постійної підпресовки стрижнів за допомогою коромисла з наборами пружинячих шайб, через які пропущені стяжні шпильки; забезпечене нормоване перевищення температури металоконструкцій реактора в порівнянні з вищезгаданими заявками Японії, у конструкції яких стяжні шпильки пропущені крізь магнітні вставки стрижнів і крізь отвори в ярмах; вирівняно тиск запресовки ярм за допомогою наборів пружинячих шайб, установлених на кінцях стяжних шпильок, при цьому затягування може здійснюватися в процесі виготовлення реактора й обпресовка стрижнів зберігається на час експлуатації. Електричний реактор за винаходом пояснюється наведеним нижче описом і кресленнями, де: на фіг. 1 - загальний вид активної частини електричного реактора, вид із боку, на фіг. 2 - вид А по фіг. 1, на фіг. 3 - винесення І по фіг. 1. Згідно з винаходом, електричний трифазний шунтуючий реактор містить шихтований магнітопровід 1, що складається із трьох стрижнів 2, 3, 4 під обмотки 5, 6, 7 і верхнього і нижнього ярм 8, 9 із пластин електротехнічної сталі (див. фіг. 1, фіг. 2). На ярмах 8, 9 установлені ярмові балки 10, 11, для пресування ярм 8, 9 використовуються сталеві шпильки 12 (див. фіг. 1, фіг. 2). Стрижні 2, 3, 4 набрані із магнітних дискових вставок 13, із немагнітними зазорами 14, установлених співвісно між ярмами 8, 9. На обмотках 5,6,7 установлена ізоляція у виді електрокартонних циліндрів 15, стягнутих за допомогою ізоляційних поясів 16 (див. фіг. 2). Для утворення вертикальної системи стяжки ярм і стрижнів з обмотками, до зовнішньої площини верхнього ярма 8 над стрижнями 2, 3, 4 прилягають коромисла 17 із гніздами 18, виконаними на їхніх кінцях, а під нижнім ярмом 9 установлений пресуючий брусок 19 (див. фіг. 1, фіг. 3). Між коромислами 17 і пресуючим бруском 19 установлені стяжні шпильки 20, які розташовані симетрично щодо поперечних осей стрижнів 2, 3, 4 і установлені з двох боків подовжньої осі ярм 8, 9 із ярмовими балками 10, 11 (див. фіг. 2). На верхніх кінцях стяжних шпильок 20, пропущених крізь гнізда 18 установлені набори пружинячих шайб 21, які виконують функції акумуляторів пресуючої енергії і взаємодіють зі стяжними шпильками 20 (див. фіг. 1, фіг. 2). Обпресування стрижнів 2, 3, 4 і обмоток 5, 6, 7 здійснюється за допомогою тарованого стиску пружинячих шайб 21 при затягуванні гайок 22, що нагвинчуються на кінці шпильок 20 (див. фіг. 2, фіг. 3). Ярмова балка 11 нижнього ярма 9 має короби 23 для підводу спрямованого потоку охолодженого масла до обмоток 5, 6, 7 реактора (див. фіг. 1,фіг. 2). Електричний реактор за винаходом запресовується таким способом: На стрижнях 2, 3, 4 установлюються обмотки 5, 6, 7 із ізоляцією 15 і здійснюється складання верхнього ярма 8. Сталевими шпильками 12 проводиться попереднє затягування елементів верхнього ярма 8. Коромисла 17 із пружинячими шайбами 21 установлюються по зовнішній площині верхнього ярма 8 настяжні шпильки 20, сполучені з нижнім бруском 19 і за допомогою затягування гайок 22, проводиться обпресування стрижня. Стяжка кожного стрижня 2, 3, 4 проводиться нормованим зусиллям роздільно, що дозволяє виконати пресування рівномірне на всіх стрижнях. Після пресування стрижнів 2, 3, 4 виконують остаточне опресування всіх елементів верхнього ярма 8 сталевими шпильками 12. Електричний реактор за винаходом дозволяє: удосконалити конструкцію шляхом установки коромисел із пружинячими шайбами безпосередньо над стрижнями, що забезпечує рівномірне пресування по окремості кожного стрижня й автоматичну їх підпресовку в процесі експлуатації; знизити нагрів металоконструкцій реактора за рахунок установки стяжних шпильок поза магнітною системою; зменшити шум і вібрацію за рахунок автоматичної підтримки пресуючого зусилля. 2 38769 Фіг. 1 Фіг. 2 3 38769 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
