Пристрій для дугового зварювання
Текст

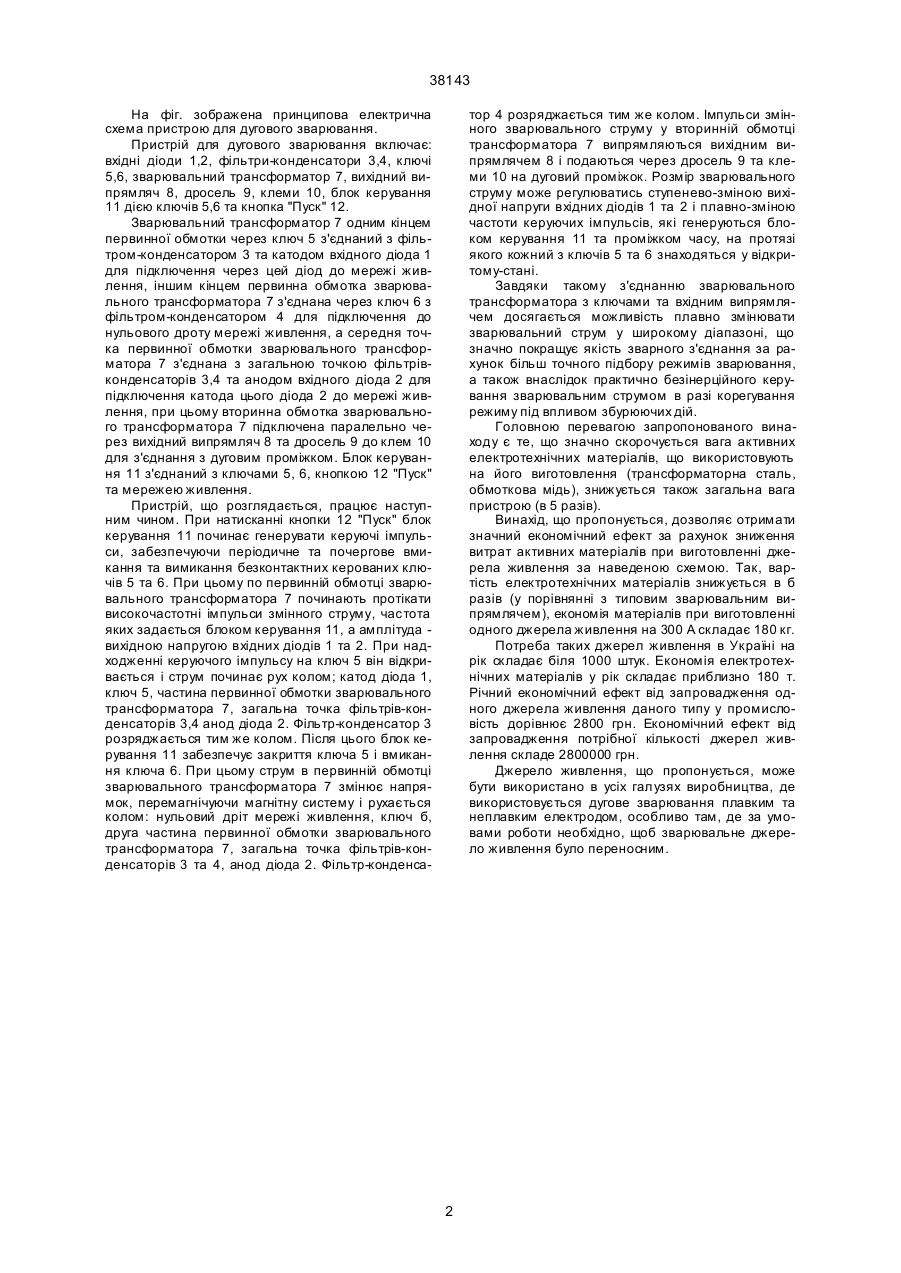

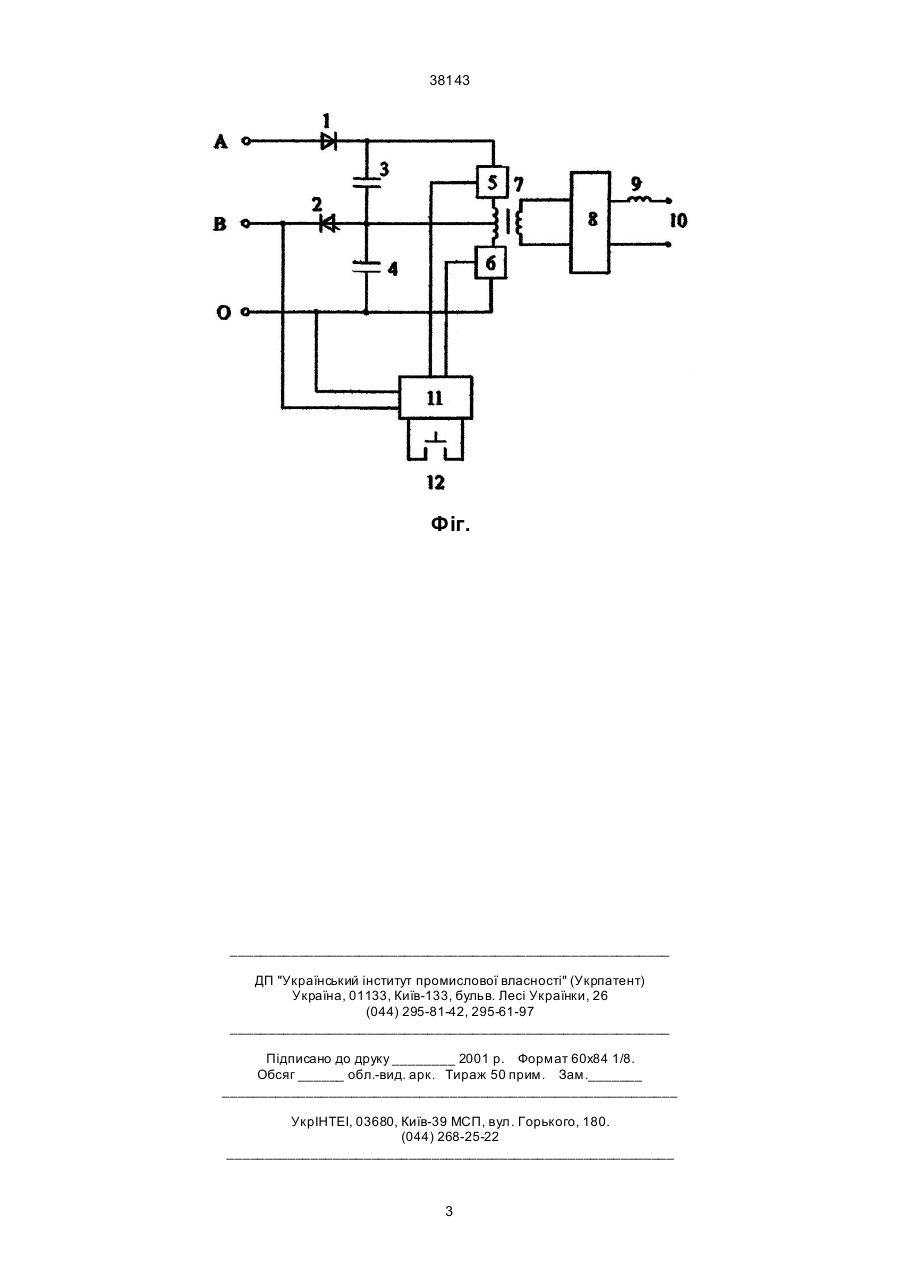

Пристрій для дугового зварювання, що містить вхідні діоди для підключення до мережі живлення, фільтри-конденсатори, ключі, зварювальний трансформатор, вихідний випрямляч, дросель, клеми, який відрізняється тим, що первинна обмотка зварювального трансформатора одним кінцем через ключ з'єднана з фільтром 38143 На фіг. зображена принципова електрична схема пристрою для дугового зварювання. Пристрій для дугового зварювання включає: вхідні діоди 1,2, фільтри-конденсатори 3,4, ключі 5,6, зварювальний трансформатор 7, вихідний випрямляч 8, дросель 9, клеми 10, блок керування 11 дією ключів 5,6 та кнопка "Пуск" 12. Зварювальний трансформатор 7 одним кінцем первинної обмотки через ключ 5 з'єднаний з фільтром-конденсатором 3 та катодом вхідного діода 1 для підключення через цей діод до мережі живлення, іншим кінцем первинна обмотка зварювального трансформатора 7 з'єднана через ключ 6 з фільтром-конденсатором 4 для підключення до нульового дроту мережі живлення, а середня точка первинної обмотки зварювального трансформатора 7 з'єднана з загальною точкою фільтрівконденсаторів 3,4 та анодом вхідного діода 2 для підключення катода цього діода 2 до мережі живлення, при цьому вторинна обмотка зварювального трансформатора 7 підключена паралельно через вихідний випрямляч 8 та дросель 9 до клем 10 для з'єднання з дуговим проміжком. Блок керування 11 з'єднаний з ключами 5, 6, кнопкою 12 "Пуск" та мережею живлення. Пристрій, що розглядається, працює наступним чином. При натисканні кнопки 12 "Пуск" блок керування 11 починає генерувати керуючі імпульси, забезпечуючи періодичне та почергове вмикання та вимикання безконтактних керованих ключів 5 та 6. При цьому по первинній обмотці зварювального трансформатора 7 починають протікати високочастотні імпульси змінного струму, частота яких задається блоком керування 11, а амплітуда вихідною напругою вхідних діодів 1 та 2. При надходженні керуючого імпульсу на ключ 5 він відкривається і струм починає рух колом; катод діода 1, ключ 5, частина первинної обмотки зварювального трансформатора 7, загальна точка фільтрів-конденсаторів 3,4 анод діода 2. Фільтр-конденсатор 3 розряджається тим же колом. Після цього блок керування 11 забезпечує закриття ключа 5 і вмикання ключа 6. При цьому струм в первинній обмотці зварювального трансформатора 7 змінює напрямок, перемагнічуючи магнітну систему і рухається колом: нульовий дріт мережі живлення, ключ б, друга частина первинної обмотки зварювального трансформатора 7, загальна точка фільтрів-конденсаторів 3 та 4, анод діода 2. Фільтр-конденса тор 4 розряджається тим же колом. Імпульси змінного зварювального струму у вторинній обмотці трансформатора 7 випрямляються вихідним випрямлячем 8 і подаються через дросель 9 та клеми 10 на дуговий проміжок. Розмір зварювального струму може регулюватись ступенево-зміною вихідної напруги вхідних діодів 1 та 2 і плавно-зміною частоти керуючих імпульсів, які генеруються блоком керування 11 та проміжком часу, на протязі якого кожний з ключів 5 та 6 знаходяться у відкритому-стані. Завдяки такому з'єднанню зварювального трансформатора з ключами та вхідним випрямлячем досягається можливість плавно змінювати зварювальний струм у широкому діапазоні, що значно покращує якість зварного з'єднання за рахунок більш точного підбору режимів зварювання, а також внаслідок практично безінерційного керування зварювальним струмом в разі корегування режиму під впливом збурюючих дій. Головною перевагою запропонованого винаходу є те, що значно скорочується вага активних електротехнічних матеріалів, що використовують на його виготовлення (трансформаторна сталь, обмоткова мідь), знижується також загальна вага пристрою (в 5 разів). Винахід, що пропонується, дозволяє отримати значний економічний ефект за рахунок зниження витрат активних матеріалів при виготовленні джерела живлення за наведеною схемою. Так, вартість електротехнічних матеріалів знижується в б разів (у порівнянні з типовим зварювальним випрямлячем), економія матеріалів при виготовленні одного джерела живлення на 300 А складає 180 кг. Потреба таких джерел живлення в Україні на рік складає біля 1000 штук. Економія електротехнічних матеріалів у рік складає приблизно 180 т. Річний економічний ефект від запровадження одного джерела живлення даного типу у промисловість дорівнює 2800 грн. Економічний ефект від запровадження потрібної кількості джерел живлення складе 2800000 грн. Джерело живлення, що пропонується, може бути використано в усіх галузях виробництва, де використовується дугове зварювання плавким та неплавким електродом, особливо там, де за умовами роботи необхідно, щоб зварювальне джерело живлення було переносним. 2 38143 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for arc welding
Автори англійськоюKucherenko Volodymyr Oleksandrovych
Назва патенту російськоюУстройство для дуговой сварки
Автори російськоюКучеренко Владимир Александрович
МПК / Мітки
МПК: B23K 9/00
Мітки: дугового, пристрій, зварювання
