Пристрій для дугового зварювання

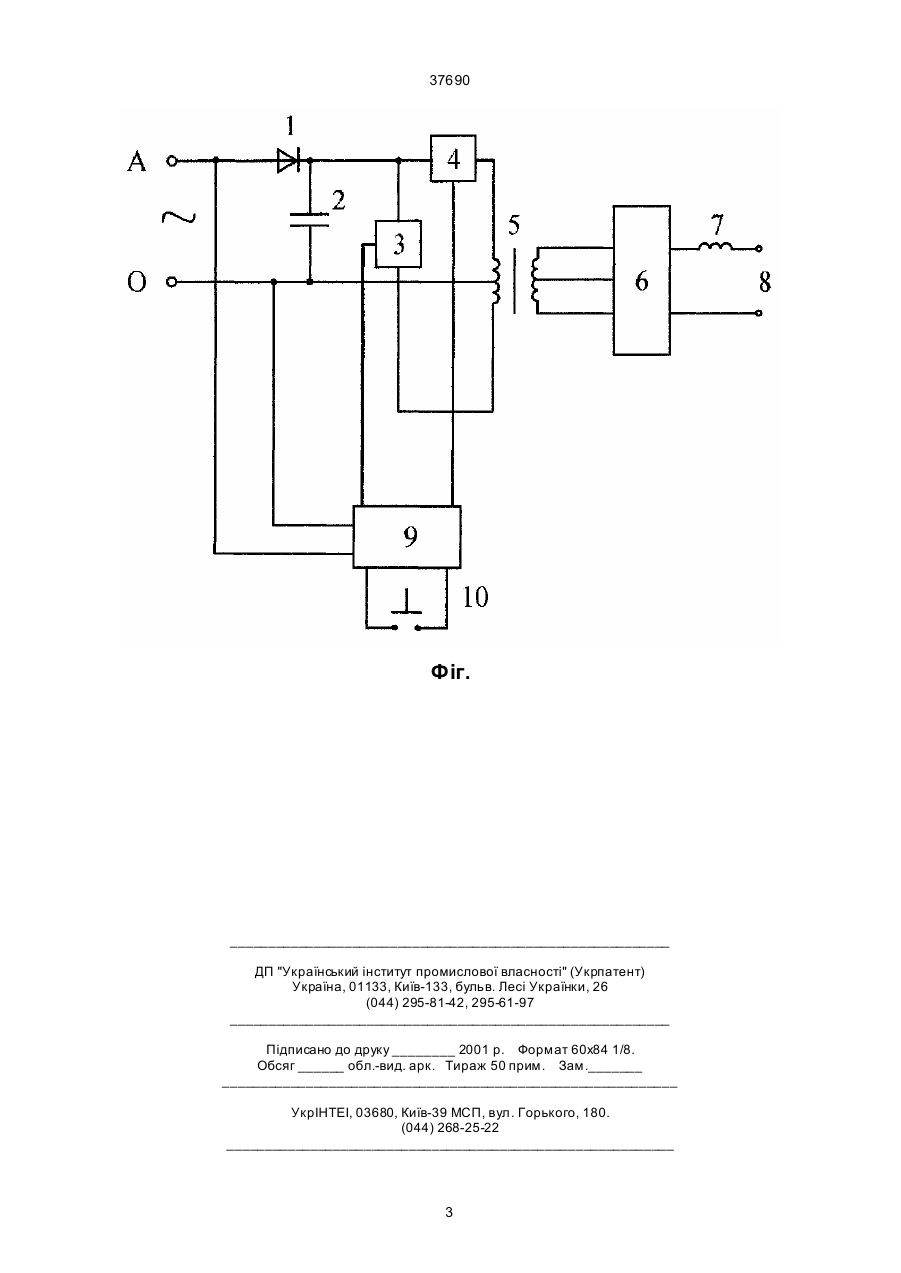

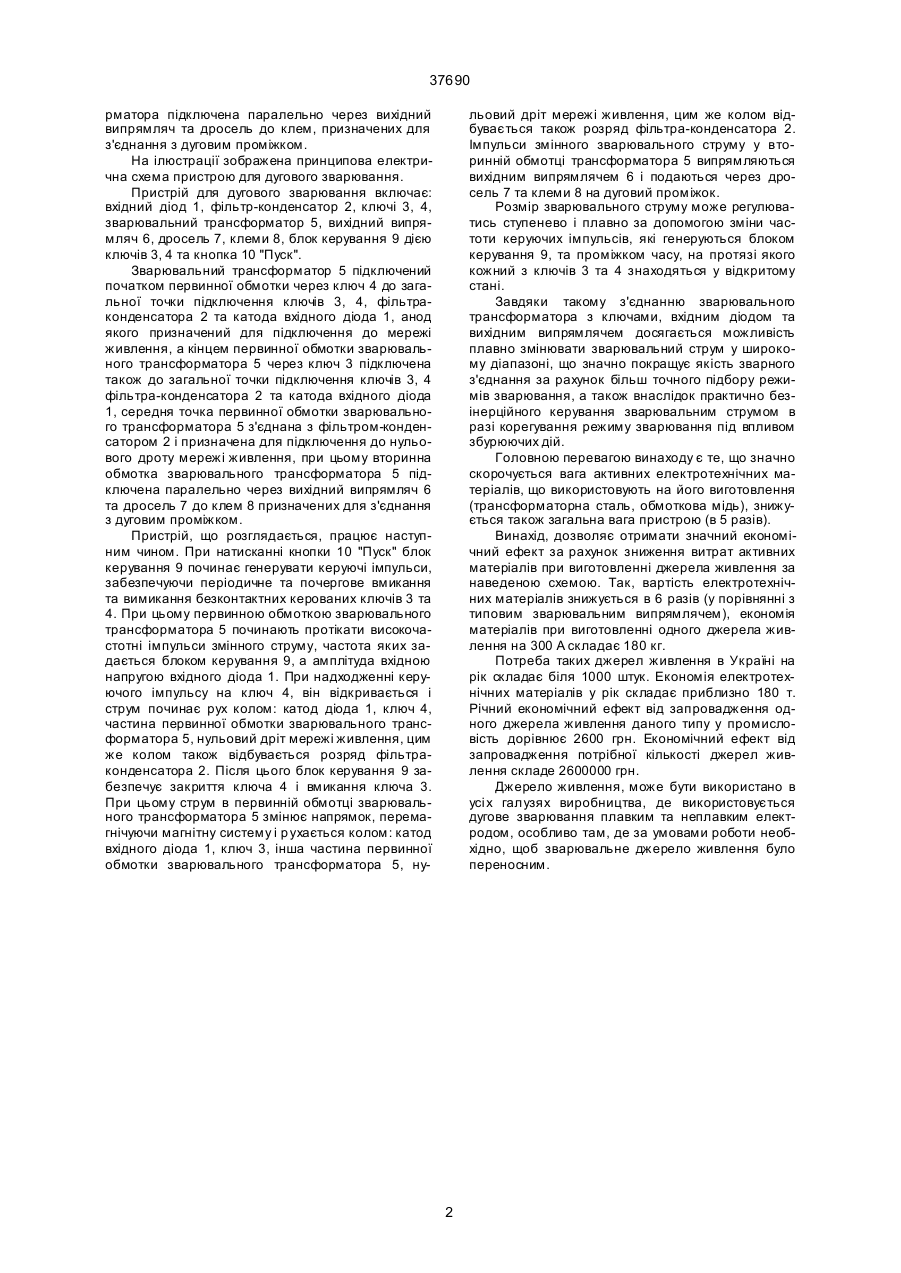

Пристрій для дугового зварювання, що містить вхідний діод, з виходом для підключення до мережі живлення, фільтр-конденсатор, ключі, зварювальний трансформатор, вихідний випрямляч, дросель, який відрізняється тим, що первинна обмотка зварювального трансформатора через ключі підключена початком до загальної точки під 37690 рматора підключена паралельно через вихідний випрямляч та дросель до клем, призначених для з'єднання з дуговим проміжком. На ілюстрації зображена принципова електрична схема пристрою для дугового зварювання. Пристрій для дугового зварювання включає: вхідний діод 1, фільтр-конденсатор 2, ключі 3, 4, зварювальний трансформатор 5, вихідний випрямляч 6, дросель 7, клеми 8, блок керування 9 дією ключів 3, 4 та кнопка 10 "Пуск". Зварювальний трансформатор 5 підключений початком первинної обмотки через ключ 4 до загальної точки підключення ключів 3, 4, фільтраконденсатора 2 та катода вхідного діода 1, анод якого призначений для підключення до мережі живлення, а кінцем первинної обмотки зварювального трансформатора 5 через ключ 3 підключена також до загальної точки підключення ключів 3, 4 фільтра-конденсатора 2 та катода вхідного діода 1, середня точка первинної обмотки зварювального трансформатора 5 з'єднана з фільтром-конденсатором 2 і призначена для підключення до нульового дроту мережі живлення, при цьому вторинна обмотка зварювального трансформатора 5 підключена паралельно через вихідний випрямляч 6 та дросель 7 до клем 8 призначених для з'єднання з дуговим проміжком. Пристрій, що розглядається, працює наступним чином. При натисканні кнопки 10 "Пуск" блок керування 9 починає генерувати керуючі імпульси, забезпечуючи періодичне та почергове вмикання та вимикання безконтактних керованих ключів 3 та 4. При цьому первинною обмоткою зварювального трансформатора 5 починають протікати високочастотні імпульси змінного струму, частота яких задається блоком керування 9, а амплітуда вхідною напругою вхідного діода 1. При надходженні керуючого імпульсу на ключ 4, він відкривається і струм починає рух колом: катод діода 1, ключ 4, частина первинної обмотки зварювального трансформатора 5, нульовий дріт мережі живлення, цим же колом також відбувається розряд фільтраконденсатора 2. Після цього блок керування 9 забезпечує закриття ключа 4 і вмикання ключа 3. При цьому струм в первинній обмотці зварювального трансформатора 5 змінює напрямок, перемагнічуючи магнітну систему і р ухається колом: катод вхідного діода 1, ключ 3, інша частина первинної обмотки зварювального трансформатора 5, ну льовий дріт мережі живлення, цим же колом відбувається також розряд фільтра-конденсатора 2. Імпульси змінного зварювального струму у вторинній обмотці трансформатора 5 випрямляються вихідним випрямлячем 6 і подаються через дросель 7 та клеми 8 на дуговий проміжок. Розмір зварювального струму може регулюватись ступенево і плавно за допомогою зміни частоти керуючих імпульсів, які генеруються блоком керування 9, та проміжком часу, на протязі якого кожний з ключів 3 та 4 знаходяться у відкритому стані. Завдяки такому з'єднанню зварювального трансформатора з ключами, вхідним діодом та вихідним випрямлячем досягається можливість плавно змінювати зварювальний струм у широкому діапазоні, що значно покращує якість зварного з'єднання за рахунок більш точного підбору режимів зварювання, а також внаслідок практично безінерційного керування зварювальним струмом в разі корегування режиму зварювання під впливом збурюючих дій. Головною перевагою винаходу є те, що значно скорочується вага активних електротехнічних матеріалів, що використовують на його виготовлення (трансформаторна сталь, обмоткова мідь), знижується також загальна вага пристрою (в 5 разів). Винахід, дозволяє отримати значний економічний ефект за рахунок зниження витрат активних матеріалів при виготовленні джерела живлення за наведеною схемою. Так, вартість електротехнічних матеріалів знижується в 6 разів (у порівнянні з типовим зварювальним випрямлячем), економія матеріалів при виготовленні одного джерела живлення на 300 А складає 180 кг. Потреба таких джерел живлення в Україні на рік складає біля 1000 штук. Економія електротехнічних матеріалів у рік складає приблизно 180 т. Річний економічний ефект від запровадження одного джерела живлення даного типу у промисловість дорівнює 2600 грн. Економічний ефект від запровадження потрібної кількості джерел живлення складе 2600000 грн. Джерело живлення, може бути використано в усі х галузях виробництва, де використовується дугове зварювання плавким та неплавким електродом, особливо там, де за умовами роботи необхідно, щоб зварювальне джерело живлення було переносним. 2 37690 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
