Парасоль

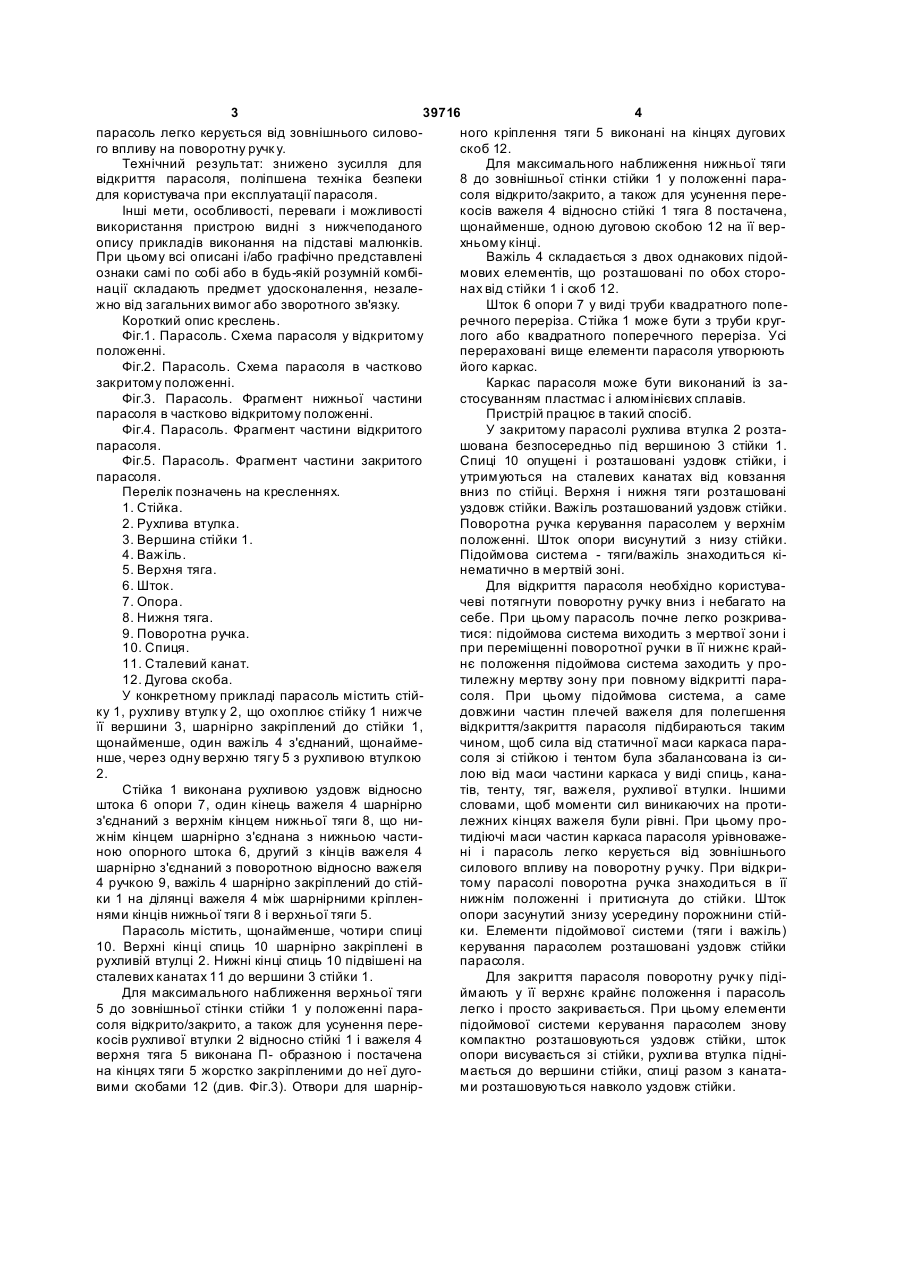

Парасоль, що містить стійку, р ухливу втулку, що о хоплює стійку нижче її вершини, шарнірно закріплений до стійки щонайменше один важіль, з'єднаний зовні стійки щонайменше через одну 3 39716 4 парасоль легко керується від зовнішнього силовоного кріплення тяги 5 виконані на кінцях дугових го впливу на поворотну ручк у. скоб 12. Технічний результат: знижено зусилля для Для максимального наближення нижньої тяги відкриття парасоля, поліпшена техніка безпеки 8 до зовнішньої стінки стійки 1 у положенні парадля користувача при експлуатації парасоля. соля відкрито/закрито, а також для усунення переІнші мети, особливості, переваги і можливості косів важеля 4 відносно стійкі 1 тяга 8 постачена, використання пристрою видні з нижчеподаного щонайменше, одною дуговою скобою 12 на її веропису прикладів виконання на підставі малюнків. хньому кінці. При цьому всі описані і/або графічно представлені Важіль 4 складається з двох однакових підойознаки самі по собі або в будь-якій розумній комбімових елементів, що розташовані по обох сторонації складають предмет удосконалення, незаленах від стійки 1 і скоб 12. жно від загальних вимог або зворотного зв'язку. Шток 6 опори 7 у виді труби квадратного попеКороткий опис креслень. речного переріза. Стійка 1 може бути з труби кругФіг.1. Парасоль. Схема парасоля у відкритому лого або квадратного поперечного переріза. Усі положенні. перераховані вище елементи парасоля утворюють Фіг.2. Парасоль. Схема парасоля в частково його каркас. закритому положенні. Каркас парасоля може бути виконаний із заФіг.3. Парасоль. Фрагмент нижньої частини стосуванням пластмас і алюмінієвих сплавів. парасоля в частково відкритому положенні. Пристрій працює в такий спосіб. Фіг.4. Парасоль. Фрагмент частини відкритого У закритому парасолі рухлива втулка 2 розтапарасоля. шована безпосередньо під вершиною 3 стійки 1. Фіг.5. Парасоль. Фрагмент частини закритого Спиці 10 опущені і розташовані уздовж стійки, і парасоля. утримуються на сталевих канатах від ковзання Перелік позначень на кресленнях. вниз по стійці. Верхня і нижня тяги розташовані 1. Стійка. уздовж стійки. Важіль розташований уздовж стійки. 2. Рухлива втулка. Поворотна ручка керування парасолем у верхнім 3. Вершина стійки 1. положенні. Шток опори висунутий з низу стійки. 4. Важіль. Підоймова система - тяги/важіль знаходиться кі5. Верхня тяга. нематично в мертвій зоні. 6. Шток. Для відкриття парасоля необхідно користува7. Опора. чеві потягнути поворотну ручку вниз і небагато на 8. Нижня тяга. себе. При цьому парасоль почне легко розкрива9. Поворотна ручка. тися: підоймова система виходить з мертвої зони і 10. Спиця. при переміщенні поворотної ручки в її нижнє край11. Сталевий канат. нє положення підоймова система заходить у про12. Дугова скоба. тилежну мертву зону при повному відкритті параУ конкретному прикладі парасоль містить стійсоля. При цьому підоймова система, а саме ку 1, рухливу втулк у 2, що охоплює стійку 1 нижче довжини частин плечей важеля для полегшення її вершини 3, шарнірно закріплений до стійки 1, відкриття/закриття парасоля підбираються таким щонайменше, один важіль 4 з'єднаний, щонаймечином, щоб сила від статичної маси каркаса паранше, через одну верхню тягу 5 з рухливою втулкою соля зі стійкою і тентом була збалансована із си2. лою від маси частини каркаса у виді спиць, канаСтійка 1 виконана рухливою уздовж відносно тів, тенту, тяг, важеля, рухливої втулки. Іншими штока 6 опори 7, один кінець важеля 4 шарнірно словами, щоб моменти сил виникаючих на протиз'єднаний з верхнім кінцем нижньої тяги 8, що нилежних кінцях важеля були рівні. При цьому прожнім кінцем шарнірно з'єднана з нижньою частитидіючі маси частин каркаса парасоля урівноваженою опорного штока 6, другий з кінців важеля 4 ні і парасоль легко керується від зовнішнього шарнірно з'єднаний з поворотною відносно важеля силового впливу на поворотну р учку. При відкри4 ручкою 9, важіль 4 шарнірно закріплений до стійтому парасолі поворотна ручка знаходиться в її ки 1 на ділянці важеля 4 між шарнірними кріпленнижнім положенні і притиснута до стійки. Шток нями кінців нижньої тяги 8 і верхньої тяги 5. опори засунутий знизу усередину порожнини стійПарасоль містить, щонайменше, чотири спиці ки. Елементи підоймової системи (тяги і важіль) 10. Верхні кінці спиць 10 шарнірно закріплені в керування парасолем розташовані уздовж стійки рухливій втулці 2. Нижні кінці спиць 10 підвішені на парасоля. сталевих канатах 11 до вершини 3 стійки 1. Для закриття парасоля поворотну ручк у підіДля максимального наближення верхньої тяги ймають у її верхнє крайнє положення і парасоль 5 до зовнішньої стінки стійки 1 у положенні паралегко і просто закривається. При цьому елементи соля відкрито/закрито, а також для усунення перепідоймової системи керування парасолем знову косів рухливої втулки 2 відносно стійкі 1 і важеля 4 компактно розташовуються уздовж стійки, шток верхня тяга 5 виконана П- образною і постачена опори висувається зі стійки, рухли ва втулка підніна кінцях тяги 5 жорстко закріпленими до неї дугомається до вершини стійки, спиці разом з канатавими скобами 12 (див. Фіг.3). Отвори для шарнірми розташовуються навколо уздовж стійки. 5 39716 6 7 Комп’ютерна в ерстка А. Крижанівський 39716 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
