Зірочка

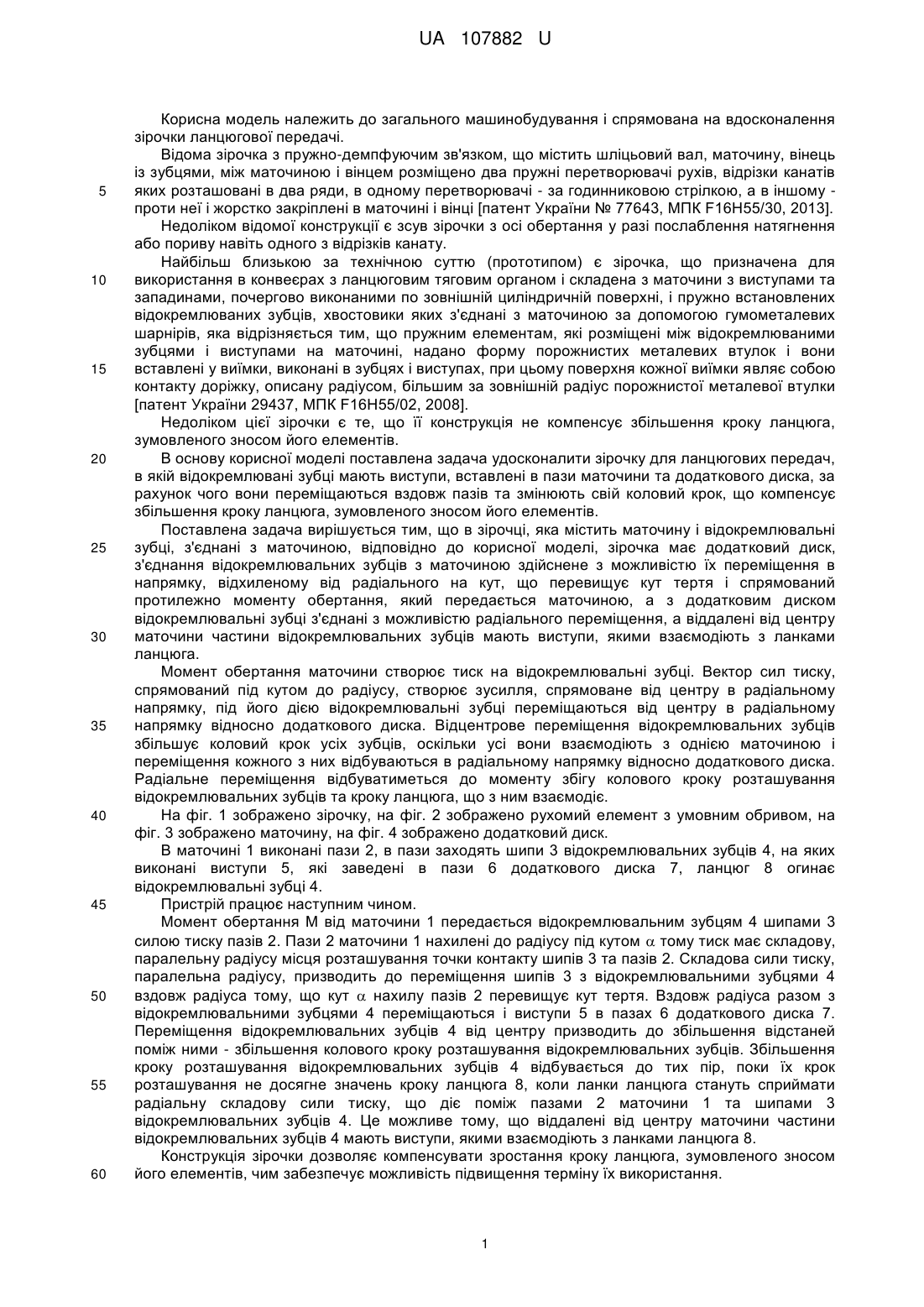

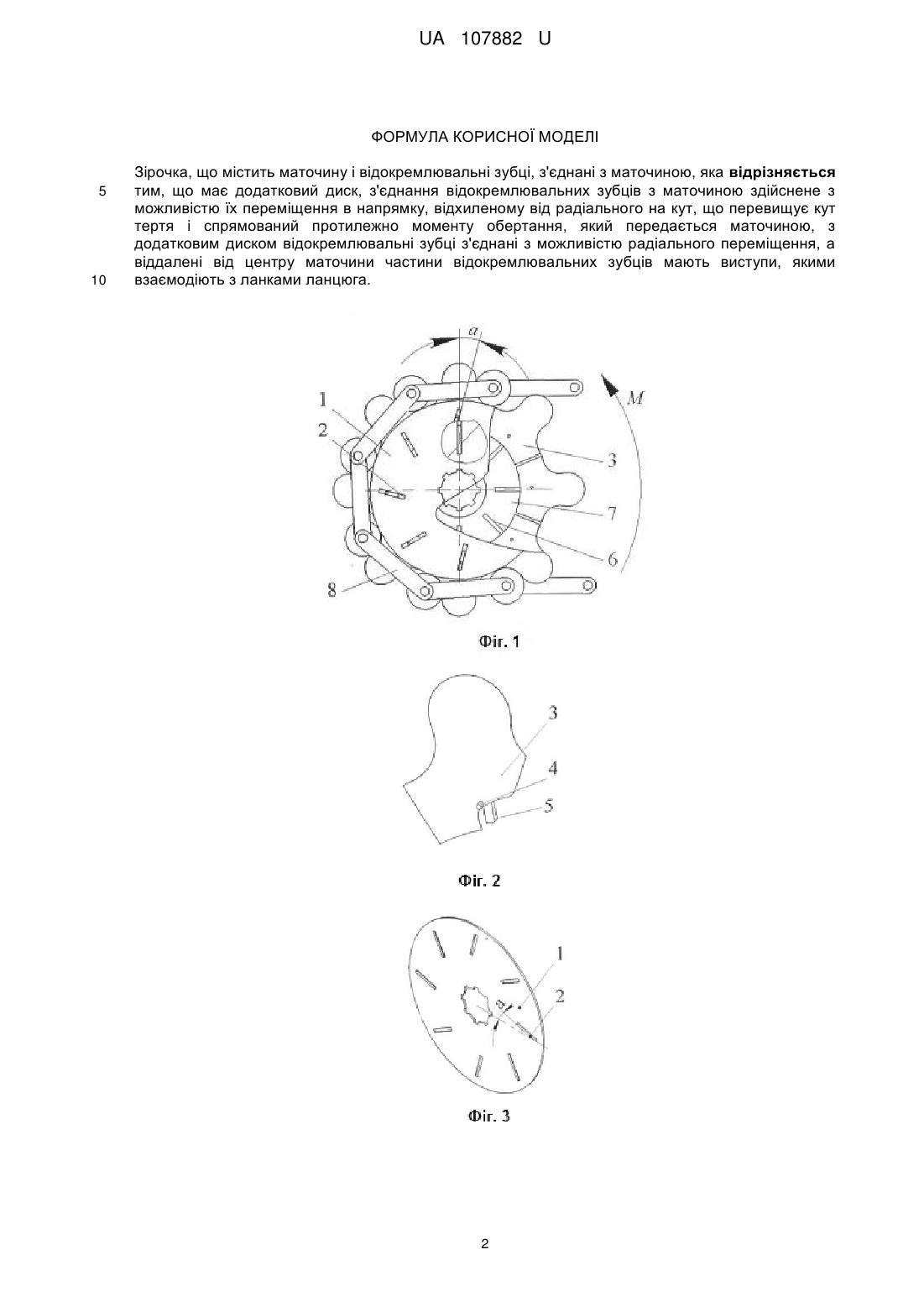

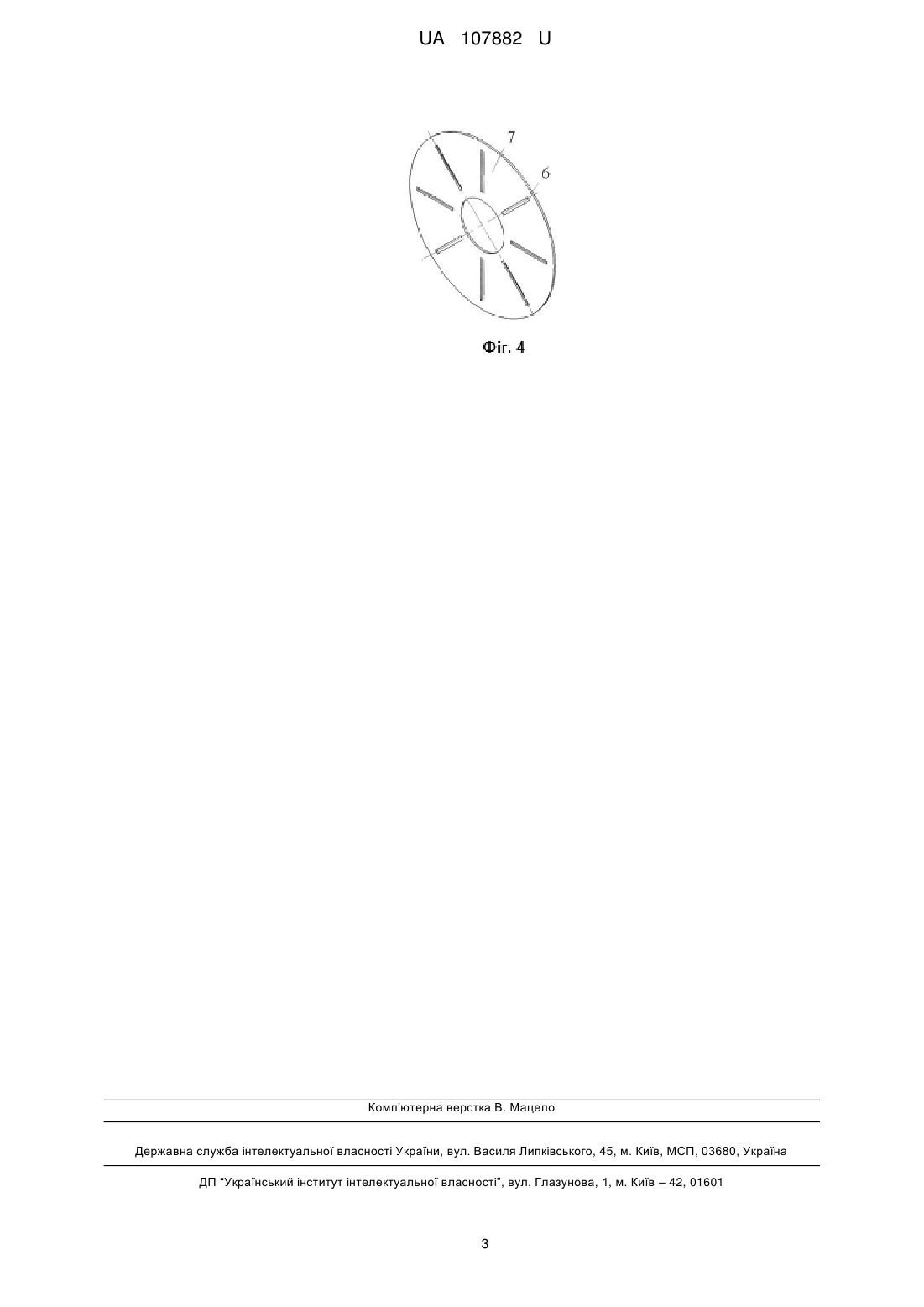

Реферат: Зірочка містить маточину і відокремлювальні зубці, з'єднані з маточиною. Зірочка має додатковий диск. З'єднання відокремлювальних зубців з маточиною здійснене з можливістю їх переміщення в напрямку, відхиленому від радіального на кут, що перевищує кут тертя і спрямований протилежно моменту обертання, який передається маточиною. З додатковим диском відокремлювальні зубці з'єднані з можливістю радіального переміщення. Віддалені від центру маточини частини відокремлювальних зубців мають виступи, якими взаємодіють з ланками ланцюга. UA 107882 U (54) ЗІРОЧКА UA 107882 U UA 107882 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до загального машинобудування і спрямована на вдосконалення зірочки ланцюгової передачі. Відома зірочка з пружно-демпфуючим зв'язком, що містить шліцьовий вал, маточину, вінець із зубцями, між маточиною і вінцем розміщено два пружні перетворювачі рухів, відрізки канатів яких розташовані в два ряди, в одному перетворювачі - за годинниковою стрілкою, а в іншому проти неї і жорстко закріплені в маточині і вінці [патент України № 77643, МПК F16H55/30, 2013]. Недоліком відомої конструкції є зсув зірочки з осі обертання у разі послаблення натягнення або пориву навіть одного з відрізків канату. Найбільш близькою за технічною суттю (прототипом) є зірочка, що призначена для використання в конвеєрах з ланцюговим тяговим органом і складена з маточини з виступами та западинами, почергово виконаними по зовнішній циліндричній поверхні, і пружно встановлених відокремлюваних зубців, хвостовики яких з'єднані з маточиною за допомогою гумометалевих шарнірів, яка відрізняється тим, що пружним елементам, які розміщені між відокремлюваними зубцями і виступами на маточині, надано форму порожнистих металевих втулок і вони вставлені у виїмки, виконані в зубцях і виступах, при цьому поверхня кожної виїмки являє собою контакту доріжку, описану радіусом, більшим за зовнішній радіус порожнистої металевої втулки [патент України 29437, МПК F16H55/02, 2008]. Недоліком цієї зірочки є те, що її конструкція не компенсує збільшення кроку ланцюга, зумовленого зносом його елементів. В основу корисної моделі поставлена задача удосконалити зірочку для ланцюгових передач, в якій відокремлювані зубці мають виступи, вставлені в пази маточини та додаткового диска, за рахунок чого вони переміщаються вздовж пазів та змінюють свій коловий крок, що компенсує збільшення кроку ланцюга, зумовленого зносом його елементів. Поставлена задача вирішується тим, що в зірочці, яка містить маточину і відокремлювальні зубці, з'єднані з маточиною, відповідно до корисної моделі, зірочка має додатковий диск, з'єднання відокремлювальних зубців з маточиною здійснене з можливістю їх переміщення в напрямку, відхиленому від радіального на кут, що перевищує кут тертя і спрямований протилежно моменту обертання, який передається маточиною, а з додатковим диском відокремлювальні зубці з'єднані з можливістю радіального переміщення, а віддалені від центру маточини частини відокремлювальних зубців мають виступи, якими взаємодіють з ланками ланцюга. Момент обертання маточини створює тиск на відокремлювальні зубці. Вектор сил тиску, спрямований під кутом до радіусу, створює зусилля, спрямоване від центру в радіальному напрямку, під його дією відокремлювальні зубці переміщаються від центру в радіальному напрямку відносно додаткового диска. Відцентрове переміщення відокремлювальних зубців збільшує коловий крок усіх зубців, оскільки усі вони взаємодіють з однією маточиною і переміщення кожного з них відбуваються в радіальному напрямку відносно додаткового диска. Радіальне переміщення відбуватиметься до моменту збігу колового кроку розташування відокремлювальних зубців та кроку ланцюга, що з ним взаємодіє. На фіг. 1 зображено зірочку, на фіг. 2 зображено рухомий елемент з умовним обривом, на фіг. 3 зображено маточину, на фіг. 4 зображено додатковий диск. В маточині 1 виконані пази 2, в пази заходять шипи 3 відокремлювальних зубців 4, на яких виконані виступи 5, які заведені в пази 6 додаткового диска 7, ланцюг 8 огинає відокремлювальні зубці 4. Пристрій працює наступним чином. Момент обертання М від маточини 1 передається відокремлювальним зубцям 4 шипами 3 силою тиску пазів 2. Пази 2 маточини 1 нахилені до радіусу під кутом  тому тиск має складову, паралельну радіусу місця розташування точки контакту шипів 3 та пазів 2. Складова сили тиску, паралельна радіусу, призводить до переміщення шипів 3 з відокремлювальними зубцями 4 вздовж радіуса тому, що кут  нахилу пазів 2 перевищує кут тертя. Вздовж радіуса разом з відокремлювальними зубцями 4 переміщаються і виступи 5 в пазах 6 додаткового диска 7. Переміщення відокремлювальних зубців 4 від центру призводить до збільшення відстаней поміж ними - збільшення колового кроку розташування відокремлювальних зубців. Збільшення кроку розташування відокремлювальних зубців 4 відбувається до тих пір, поки їх крок розташування не досягне значень кроку ланцюга 8, коли ланки ланцюга стануть сприймати радіальну складову сили тиску, що діє поміж пазами 2 маточини 1 та шипами 3 відокремлювальних зубців 4. Це можливе тому, що віддалені від центру маточини частини відокремлювальних зубців 4 мають виступи, якими взаємодіють з ланками ланцюга 8. Конструкція зірочки дозволяє компенсувати зростання кроку ланцюга, зумовленого зносом його елементів, чим забезпечує можливість підвищення терміну їх використання. 1 UA 107882 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Зірочка, що містить маточину і відокремлювальні зубці, з'єднані з маточиною, яка відрізняється тим, що має додатковий диск, з'єднання відокремлювальних зубців з маточиною здійснене з можливістю їх переміщення в напрямку, відхиленому від радіального на кут, що перевищує кут тертя і спрямований протилежно моменту обертання, який передається маточиною, з додатковим диском відокремлювальні зубці з'єднані з можливістю радіального переміщення, а віддалені від центру маточини частини відокремлювальних зубців мають виступи, якими взаємодіють з ланками ланцюга. 2 UA 107882 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
