Закупорювальний пристрій для пляшки “ахг”

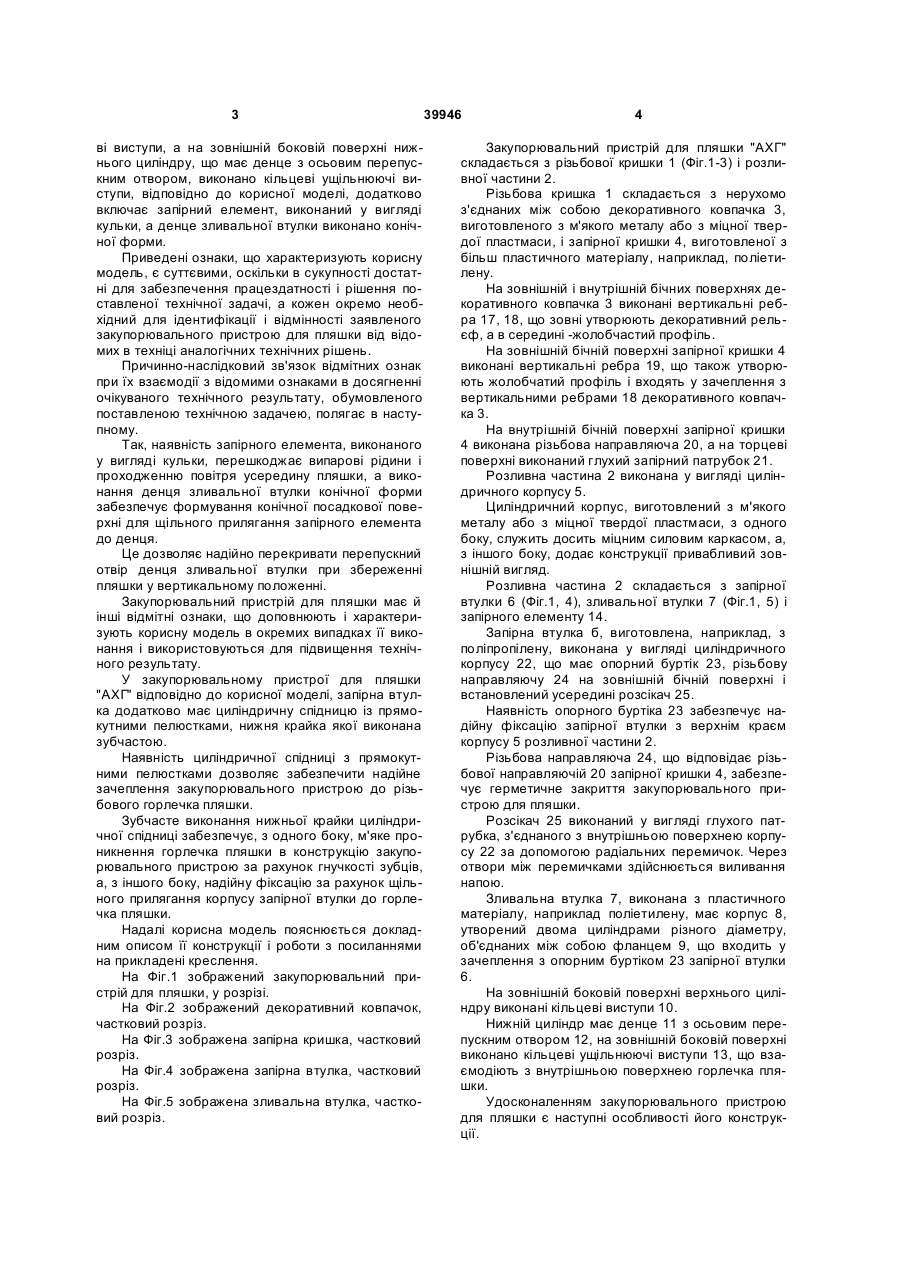

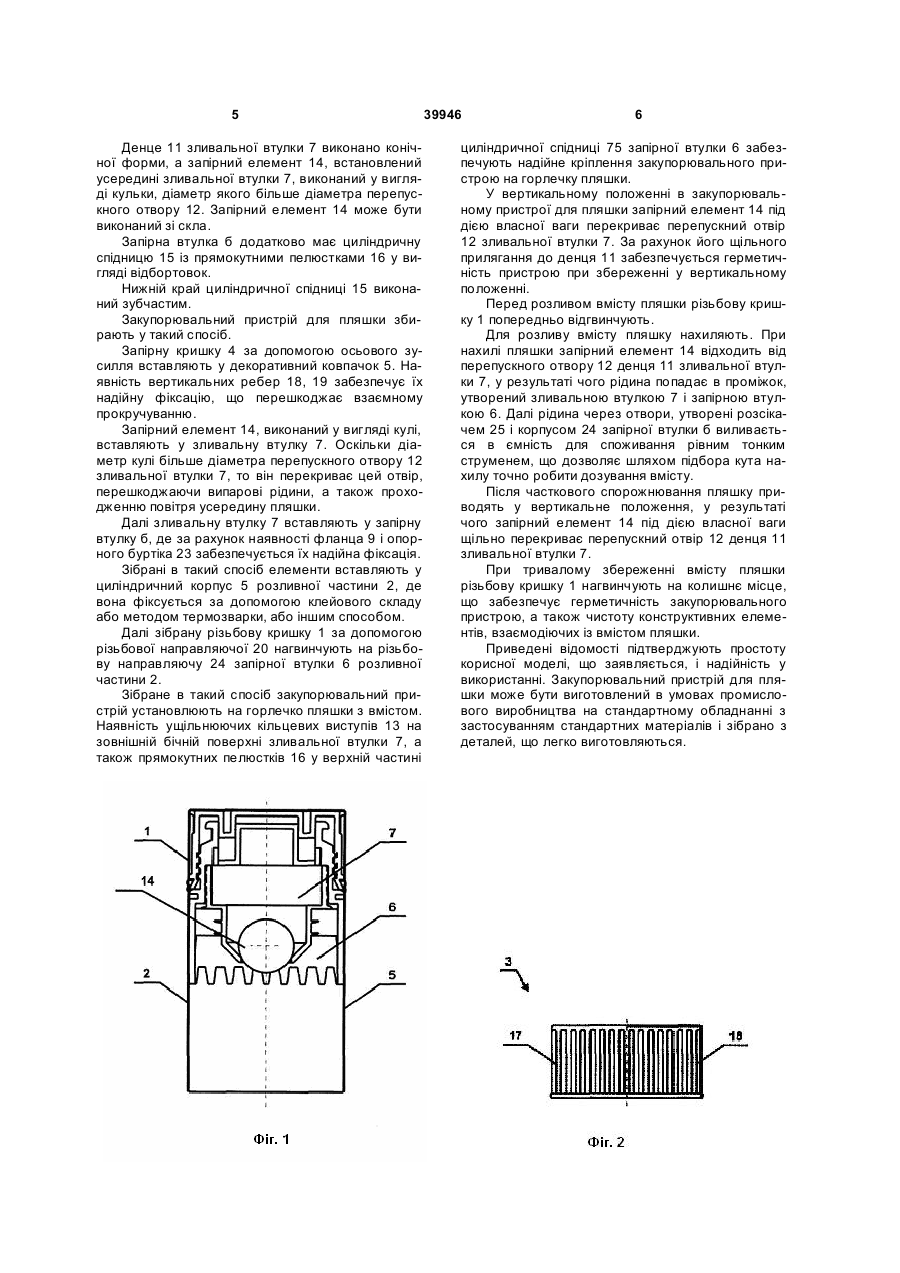

1. Закупорювальний пристрій для пляшки, що містить різьбову кришку (1) і розливну частину (2), причому різьбова кришка (1) складається з нерухомо з'єднаних між собою декоративного ковпачка (3) і запірної кришки (4), а розливна частина (2) виконана у вигляді циліндричного корпусу (5) та складається з запірної втулки (6), зливальної втулки (7), корпус якої утворений двома циліндрами різного діаметра, об'єднаних між собою фланцем 3 ві виступи, а на зовнішній боковій поверхні нижнього циліндру, що має денце з осьовим перепускним отвором, виконано кільцеві ущільнюючі виступи, відповідно до корисної моделі, додатково включає запірний елемент, виконаний у вигляді кульки, а денце зливальної втулки виконано конічної форми. Приведені ознаки, що характеризують корисну модель, є суттєвими, оскільки в сукупності достатні для забезпечення працездатності і рішення поставленої технічної задачі, а кожен окремо необхідний для ідентифікації і відмінності заявленого закупорювального пристрою для пляшки від відомих в техніці аналогічних технічних рішень. Причинно-наслідковий зв'язок відмітних ознак при їх взаємодії з відомими ознаками в досягненні очікуваного технічного результату, обумовленого поставленою технічною задачею, полягає в наступному. Так, наявність запірного елемента, виконаного у вигляді кульки, перешкоджає випарові рідини і проходженню повітря усередину пляшки, а виконання денця зливальної втулки конічної форми забезпечує формування конічної посадкової поверхні для щільного прилягання запірного елемента до денця. Це дозволяє надійно перекривати перепускний отвір денця зливальної втулки при збереженні пляшки у вертикальному положенні. Закупорювальний пристрій для пляшки має й інші відмітні ознаки, що доповнюють і характеризують корисну модель в окремих випадках її виконання і використовуються для підвищення технічного результату. У закупорювальному пристрої для пляшки "АХГ" відповідно до корисної моделі, запірна втулка додатково має циліндричну спідницю із прямокутними пелюстками, нижня крайка якої виконана зубчастою. Наявність циліндричної спідниці з прямокутними пелюстками дозволяє забезпечити надійне зачеплення закупорювального пристрою до різьбового горлечка пляшки. Зубчасте виконання нижньої крайки циліндричної спідниці забезпечує, з одного боку, м'яке проникнення горлечка пляшки в конструкцію закупорювального пристрою за рахунок гнучкості зубців, а, з іншого боку, надійну фіксацію за рахунок щільного прилягання корпусу запірної втулки до горлечка пляшки. Надалі корисна модель пояснюється докладним описом її конструкції і роботи з посиланнями на прикладені креслення. На Фіг.1 зображений закупорювальний пристрій для пляшки, у розрізі. На Фіг.2 зображений декоративний ковпачок, частковий розріз. На Фіг.3 зображена запірна кришка, частковий розріз. На Фіг.4 зображена запірна втулка, частковий розріз. На Фіг.5 зображена зливальна втулка, частковий розріз. 39946 4 Закупорювальний пристрій для пляшки "АХГ" складається з різьбової кришки 1 (Фіг.1-3) і розливної частини 2. Різьбова кришка 1 складається з нерухомо з'єднаних між собою декоративного ковпачка 3, виготовленого з м'якого металу або з міцної твердої пластмаси, і запірної кришки 4, виготовленої з більш пластичного матеріалу, наприклад, поліетилену. На зовнішній і внутрішній бічних поверхнях декоративного ковпачка 3 виконані вертикальні ребра 17, 18, що зовні утворюють декоративний рельєф, а в середині -жолобчастий профіль. На зовнішній бічній поверхні запірної кришки 4 виконані вертикальні ребра 19, що також утворюють жолобчатий профіль і входять у зачеплення з вертикальними ребрами 18 декоративного ковпачка 3. На внутрішній бічній поверхні запірної кришки 4 виконана різьбова направляюча 20, а на торцеві поверхні виконаний глухий запірний патрубок 21. Розливна частина 2 виконана у вигляді циліндричного корпусу 5. Циліндричний корпус, виготовлений з м'якого металу або з міцної твердої пластмаси, з одного боку, служить досить міцним силовим каркасом, а, з іншого боку, додає конструкції привабливий зовнішній вигляд. Розливна частина 2 складається з запірної втулки 6 (Фіг.1, 4), зливальної втулки 7 (Фіг.1, 5) і запірного елементу 14. Запірна втулка б, виготовлена, наприклад, з поліпропілену, виконана у вигляді циліндричного корпусу 22, що має опорний буртік 23, різьбову направляючу 24 на зовнішній бічній поверхні і встановлений усередині розсікач 25. Наявність опорного буртіка 23 забезпечує надійну фіксацію запірної втулки з верхнім краєм корпусу 5 розливної частини 2. Різьбова направляюча 24, що відповідає різьбової направляючій 20 запірної кришки 4, забезпечує герметичне закриття закупорювального пристрою для пляшки. Розсікач 25 виконаний у вигляді глухого патрубка, з'єднаного з внутрішньою поверхнею корпусу 22 за допомогою радіальних перемичок. Через отвори між перемичками здійснюється виливання напою. Зливальна втулка 7, виконана з пластичного матеріалу, наприклад поліетилену, має корпус 8, утворений двома циліндрами різного діаметру, об'єднаних між собою фланцем 9, що входить у зачеплення з опорним буртіком 23 запірної втулки 6. На зовнішній боковій поверхні верхнього циліндру виконані кільцеві виступи 10. Нижній циліндр має денце 11 з осьовим перепускним отвором 12, на зовнішній боковій поверхні виконано кільцеві ущільнюючі виступи 13, що взаємодіють з внутрішньою поверхнею горлечка пляшки. Удосконаленням закупорювального пристрою для пляшки є наступні особливості його конструкції. 5 Денце 11 зливальної втулки 7 виконано конічної форми, а запірний елемент 14, встановлений усередині зливальної втулки 7, виконаний у вигляді кульки, діаметр якого більше діаметра перепускного отвору 12. Запірний елемент 14 може бути виконаний зі скла. Запірна втулка б додатково має циліндричну спідницю 15 із прямокутними пелюстками 16 у вигляді відбортовок. Нижній край циліндричної спідниці 15 виконаний зубчастим. Закупорювальний пристрій для пляшки збирають у такий спосіб. Запірну кришку 4 за допомогою осьового зусилля вставляють у декоративний ковпачок 5. Наявність вертикальних ребер 18, 19 забезпечує їх надійну фіксацію, що перешкоджає взаємному прокручуванню. Запірний елемент 14, виконаний у вигляді кулі, вставляють у зливальну втулку 7. Оскільки діаметр кулі більше діаметра перепускного отвору 12 зливальної втулки 7, то він перекриває цей отвір, перешкоджаючи випарові рідини, а також проходженню повітря усередину пляшки. Далі зливальну втулку 7 вставляють у запірну втулку б, де за рахунок наявності фланца 9 і опорного буртіка 23 забезпечується їх надійна фіксація. Зібрані в такий спосіб елементи вставляють у циліндричний корпус 5 розливної частини 2, де вона фіксується за допомогою клейового складу або методом термозварки, або іншим способом. Далі зібрану різьбову кришку 1 за допомогою різьбової направляючої 20 нагвинчують на різьбову направляючу 24 запірної втулки 6 розливної частини 2. Зібране в такий спосіб закупорювальний пристрій установлюють на горлечко пляшки з вмістом. Наявність ущільнюючих кільцевих виступів 13 на зовнішній бічній поверхні зливальної втулки 7, а також прямокутних пелюстків 16 у верхній частині 39946 6 циліндричної спідниці 75 запірної втулки 6 забезпечують надійне кріплення закупорювального пристрою на горлечку пляшки. У вертикальному положенні в закупорювальному пристрої для пляшки запірний елемент 14 під дією власної ваги перекриває перепускний отвір 12 зливальної втулки 7. За рахунок його щільного прилягання до денця 11 забезпечується герметичність пристрою при збереженні у вертикальному положенні. Перед розливом вмісту пляшки різьбову кришку 1 попередньо відгвинчують. Для розливу вмісту пляшку нахиляють. При нахилі пляшки запірний елемент 14 відходить від перепускного отвору 12 денця 11 зливальної втулки 7, у результаті чого рідина попадає в проміжок, утворений зливальною втулкою 7 і запірною втулкою 6. Далі рідина через отвори, утворені розсікачем 25 і корпусом 24 запірної втулки б виливається в ємність для споживання рівним тонким струменем, що дозволяє шляхом підбора кута нахилу точно робити дозування вмісту. Після часткового спорожнювання пляшку приводять у вертикальне положення, у результаті чого запірний елемент 14 під дією власної ваги щільно перекриває перепускний отвір 12 денця 11 зливальної втулки 7. При тривалому збереженні вмісту пляшки різьбову кришку 1 нагвинчують на колишнє місце, що забезпечує герметичність закупорювального пристрою, а також чистоту конструктивних елементів, взаємодіючих із вмістом пляшки. Приведені відомості підтверджують простоту корисної моделі, що заявляється, і надійність у використанні. Закупорювальний пристрій для пляшки може бути виготовлений в умовах промислового виробництва на стандартному обладнанні з застосуванням стандартних матеріалів і зібрано з деталей, що легко виготовляються. 7 Комп’ютерна верстка А. Рябко 39946 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
